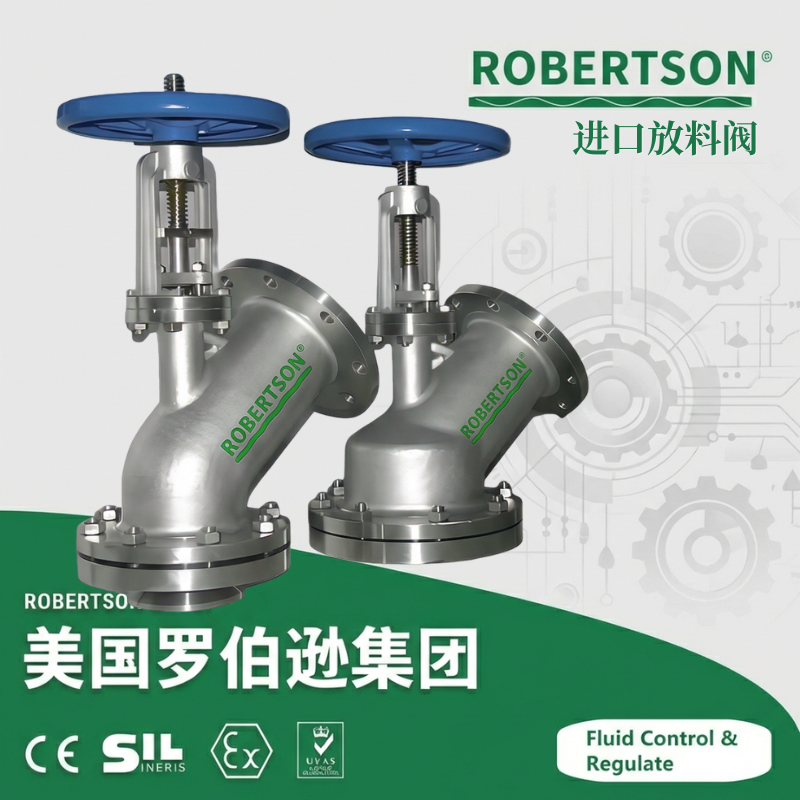

美国罗伯逊ROBERTSON®进口放料阀是一种专门用于控制和排放反应釜、储罐及其他容器底部物料的高性能阀门产品。该产品属于截止阀大类，主要用于反应器、储罐和其它容器的底部排料、放料、取样和无死区关断操作，借助于阀门底部法兰焊接于储罐和其它容器的底部，消除工艺介质通常在容器出口的残留现象，是容器系统底部排放物料的专用设备。 放料阀主要适用于反应釜、储罐和其它容器的底部排料、放料、取样和无死区关断操作。该产品提供上展式、下展式、柱塞式等多种结构形式，根据罐底条件和使用需求不同，上展式适用于有搅拌器（除框式锚式）的反应釜放料；下展式、柱塞式适用于框式锚式搅拌器的反应釜放料，广泛应用于化工、石油、冶金、制药等行业的重要设备中。 产品设计制造全面满足国标体系（GB/T 12235《法兰和对焊连接钢制截止阀和截止止回阀》、GB/T 12221《金属阀门结构长度》、GB/T 13927《工业阀门 压力试验》）和美标体系（API 600、ASME B16.34、API 598）等国内外权威标准的要求。公称通径覆盖DN15至DN600（NPS 1/2″至24″），公称压力覆盖PN6至PN250（Class150至Class1500）。阀体材质覆盖不锈钢（304/316/316L）、铸钢（WCB）、碳钢及特种合金等，适用温度范围覆盖-196℃至+650℃（视密封材料和阀体材质而定），广泛适用于化工、石油、冶金、制药、染料、食品加工等行业的反应釜、储罐及其他容器的底部物料排放控制系统。
1. 上展式与下展式双结构可选，适应不同搅拌器类型
产品根据罐底搅拌器类型和使用需求提供上展式、下展式及柱塞式三种结构形式。阀芯的运动方向是两者的核心区别——手轮顺转，阀门打开，阀杆向上移动，此阀为上展式；手轮逆转，阀门打开，阀杆向下转动，此阀为下展式。
上展式适用于有搅拌器（除框式锚式）的反应釜放料，适用于消除工艺介质在容器出口的残留现象。由于阀瓣向上运动需要克服介质的作用力，因此打开时较关闭力矩较大。下展式适用于框式锚式搅拌器的反应釜放料，阀瓣向下运动时阀门打开，运动方向与介质作用力相同，因此打开时较关闭力矩较小。搪瓷罐使用下展式的较多，因为搪瓷罐使用的搅拌也是搪瓷的，且搅拌一般距罐底的距离较小，使用上展式易造成对搅拌的碰撞。
2. 无死区排放设计，消除介质残留
放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式的阀瓣。上展式结构可实现全开时阀芯延伸至罐体内，有效解决传统阀门易残留介质的问题，防止物料在出口处堆积和结晶，特别适用于高粘度及易结晶介质的排放。
3. 密封性能稳定可靠，硬软密封双保障
阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。采取短行程阀瓣的设计，进一步提高密封可靠性和使用寿命。
4. 衬氟全防腐结构，适应极端腐蚀介质
对于强酸、强碱、强氧化剂等极端腐蚀性介质，产品提供衬氟（FEP/F46/PTFE）防腐版本。采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接触的过流部件均为氟塑料，可在-50℃～180℃范围内长期使用于任意浓度的王水、硫酸、盐酸、氢氟酸等强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体的管路上使用。衬氟塑放料阀主要依靠法兰连接，有手动、气动、电动三种传动方式，适用油品、酸类、腐蚀性介质等。
5. 全通径设计，物料滞留少
放料球阀采用全通径、浮动球结构，阀座与端面法兰距离近，物料滞留少，结构紧凑，可在整个压力范围内实现无泄漏关闭，便于管路系统的通球扫线和管路维护。阀体内腔空间小，减小了介质滞留，密封面致密度良好。
6. 阀体材质多样，耐温范围宽
阀体材质覆盖不锈钢（304/316/316L）、铸钢（WCB）、碳钢、哈氏合金、钛材等多种选择。密封圈材质可选PTFE、氟橡胶、聚全氟乙丙烯（F46）、聚四氟乙烯（F4）等高性能材料，耐磨耐腐蚀，使用寿命长。适用温度范围可达-20℃～425℃，适应多种工艺温度要求。衬聚全氟乙丙烯为-85～150℃，衬聚四氟乙烯可达-200～180℃。不锈钢材质最低使用温度为-100℃，最高为232℃；WCB材质最低使用温度为-29℃，最高为425℃。
7. 多种驱动方式，便于自动化控制
产品提供手动（手轮、伞齿轮）、气动（弹簧复位式、双作用式、带手轮和不带手轮）、电动、液动等多种操作方式，便于远程控制和自动化集成。气动上展式放料阀通过压缩空气驱动活塞运动，带动阀瓣上下移动实现阀门的开启与关闭。在设计中可以通过电磁阀控制气路切换，实现自动化的开闭操作。
8. 柱塞式结构，清洁自净能力强
柱塞式放料阀主要由阀体、筒套、柱塞（阀瓣）、密封圈、阀杆、阀杆螺母、拉杆、上盖等零件组成。柱塞在阀腔内移动的过程也是清洁阀腔的过程，因此可应用于浆体工艺介质。柱塞与密封圈、密封圈与阀体之间均采用适量的过盈配合，通过调节填料压盖上螺栓的压紧力，使密封圈被压缩，其内圈紧紧“抱住”柱塞外配合表面，外圈紧贴阀体内配合表面，保证了密封性。
9. 保温夹套配置，适用高粘度介质
保温放料阀的夹套焊装于放料阀的阀体，夹套的侧面设置有夹套的连接口。由于增加了夹套，此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的放料阀相同。夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过保温放料阀。
10. 启闭灵活，维护简便
阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间可以保护阀体不被介质冲刷、腐蚀。阀瓣装配维修简单，密封圈更换方便实用。部分结构允许在线更换密封件，无需拆卸整个阀门，有效缩短维护停机时间。
11. 两端法兰不等径结构，方便连接反应釜
放料球阀的独特设计在于两端法兰大小不等，一端为标准法兰，一端为与反应釜底放料孔配套的法兰，很方便地就可以连接在反应釜底。阀座与端面法兰距离近，物料滞留少，结构紧凑，用于精细化工、制药、化工行业的反应锅上。
12. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 12235、GB/T 12221、GB/T 13927、HG5-89-1、HG5-89-2、YTG45）和美标体系（API 600、API 598、ASME B16.34、ASME B16.5、ANSI B16.34）等国内外权威标准的要求。检验与试验按GB/T 13927及API 598标准执行，法兰连接符合GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等标准。
| 参数项目 | 技术参数范围 |
|---|---|
| 阀体部分 | |
| 常用型号 | FLJ41H、FL641H、BFL41H、FQ41F、FL41F46、HGU45Y |
| 公称通径（DN） | DN15～DN600（NPS 1/2″～24″），常规DN25～DN200 |
| 公称压力（PN） | 0.6 MPa～2.5 MPa（PN6～PN25），最高可达Class1500Lb（约25.0MPa） |
| 压力等级（Class） | Class150～Class1500 |
| 结构形式 | 上展式 / 下展式 / 柱塞式 / 衬氟直通式 |
| 连接方式 | 法兰连接（RF凸面/MFM凹凸面/RJ环连接面）、对焊连接（BW）、内螺纹连接 |
| 适用温度（WCB材质） | -29℃～+425℃ |
| 适用温度（不锈钢材质） | -100℃～+232℃（最低可达-196℃，最高可达+540℃） |
| 适用温度（衬聚全氟乙丙烯F46） | -85℃～+150℃ |
| 适用温度（衬聚四氟乙烯F4） | -200℃～+180℃ |
| 适用介质 | 酸、碱、盐溶液、有机溶剂、颗粒状物料、结晶颗粒、高粘度膏体、含固体颗粒或纤维介质、易结晶沉积流体、腐蚀性液体、含气泡物料（反应釜残渣、胶黏剂、树脂浆料、油漆色浆、化工中间体、制药原料、食品浆料等） |
| 阀体材质 | 铸钢（WCB）、不锈钢（304/316L/CF8/CF8M/CF3M）、碳钢、哈氏合金、钛材、双相不锈钢 |
| 阀瓣材质 | 不锈钢（ZG1Cr18Ni9Ti、ZG00Cr18Ni10、ZG1Cr18Ni12Mo2Ti、ZG00Cr17Ni14Mo2）、WCB |
| 阀杆材质 | 不锈钢（ZG1Cr18Ni9Ti、ZG00Cr18Ni10、ZG1Cr18Ni12Mo2Ti、ZG00Cr17Ni14Mo2）、1Cr17Ni2 |
| 密封面材质（硬密封） | 堆焊硬质合金（线密封设计），表面硬度HRC48～62 |
| 密封圈材质（软密封） | 聚四氟乙烯（PTFE）、聚全氟乙丙烯（F46）、氟橡胶（FKM）、丁腈橡胶（NBR）、PPL、M型密封材料 |
| 垫片材质 | 304+PTFE、304L+PTFE、316+PTFE、316L+PTFE、石墨+304 |
| 紧固件材质 | 1Cr17Ni2、35CrMoA、1Cr18Ni9Ti |
| 螺栓/螺母材质 | 1Cr17Ni2 / 1Cr18Ni9Ti、35CrMoA / 45 |
| 密封等级 | 零泄漏（气泡级密封），符合GB/T 13927及API 598标准 |
| 流向限制 | 单向（阀体标有流向箭头） |
| 设计与制造标准体系 | |
| 设计标准（国标） | GB/T 12235-2007《法兰和对焊连接钢制截止阀和截止止回阀》、HG5-89-1、HG5-89-2、YTG45 |
| 设计标准（美标） | API 600、ASME B16.34、API 608 |
| 结构长度标准 | GB/T 12221-2005、ASME B16.10、企业标准（放料阀专用短结构） |
| 法兰连接标准 | GB/T 9113、JB/T 79-94、HG/T 20592-2009、ASME B16.5、ASME B16.34 |
| 对焊端标准 | ASME B16.25、GB/T 12224 |
| 承插焊端标准 | ASME B16.11 |
| 螺纹端标准 | ANSI/ASME B1.20.1（NPT）、GB/T 7307 |
| 压力-温度等级标准 | ASME B16.34、GB/T 12224、GB/T 9131 |
| 检验与试验标准 | GB/T 13927-2008、API 598、JB/T 9092-1999 |
| 标记标准 | GB/T 12220、MSS-SP-25 |
| 参照标准 | BS 1873（钢制截止阀和截止止回阀） |
| 电动执行器部分（可选） | |
| 执行器类型 | 多回转电动执行器 / 角行程电动执行器（开关型/调节型/防爆型） |
| 输出扭矩 | 50 N·m～2000 N·m（按阀门口径及压差选配） |
| 动作方式 | 多回转（直线运动，上展/下展式）；0°～90°（角行程，球式放料阀） |
| 电源电压 | AC220V 50Hz（单相，标准）、AC380V 50Hz（三相）、DC24V |
| 控制信号（开关型） | AC220V/AC380V/DC24V 有源或无源开关量信号 |
| 控制信号（调节型） | 4-20mA DC / 0-10V DC |
| 阀位反馈信号 | 4-20mA DC / 无源触点信号 |
| 手动装置 | 手轮操作机构，带电自动复位 |
| 防护等级 | IP65（标准），可定制IP67/IP68 |
| 防爆等级 | Exd Ⅱ BT4 / Exd Ⅱ CT4 |
| 执行器环境温度 | -20℃～+60℃（标准），-40℃～+70℃（低温型） |
| 气动执行器部分（可选） | |
| 执行器类型 | 双作用气动执行器 / 单作用弹簧复位气动执行器 |
| 气源压力 | 0.4 MPa～0.7 MPa |
| 操作温度 | -30℃～+80℃ |
| 附件 | 电磁阀、限位开关、定位器、阀位反馈器、空气过滤减压阀、保位阀、手轮机构 |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。在高于425℃的超高温工况下，所有接触介质的零件材料须经验证具备足够的高温持久强度和抗蠕变性能。衬氟产品严禁使用含氟离子液体（如HF等），也不能用强碱及磷酸（温度>150℃，浓度>30%）。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 结构形式选择
上展式放料阀（FLJ41H系列） ：阀瓣向上运动阀门打开，开启时需克服介质作用力，开启力矩较大。上展式放料阀用于有搅拌器（除框式锚式）的反应釜放料，适用于消除工艺介质在容器出口的残留现象。
下展式放料阀：阀瓣向下运动阀门打开，开启时运动方向与介质作用力相同，开启力矩较小。下展式放料阀适用于框式锚式搅拌器的反应釜放料，同样用于消除工艺介质在容器出口的残留现象。
柱塞式放料阀（HGU45Y系列） ：主要由阀体、筒套、柱塞（阀瓣）、密封圈、阀杆、阀杆螺母、拉杆、上盖等零件组成。柱塞在阀腔内移动的过程也是清洁阀腔的过程，因此可应用于浆体工艺介质。低温应用配备聚氟乙烯、石墨径向密封，高温应用采取金属密封。
衬氟放料阀（FL41F46/FQ41F46系列） ：采用氟塑料衬里技术，阀体采用熔模精密铸造，与液体接触的过流部件均为氟塑料，可在-50℃～180℃范围内长期使用于任意浓度的王水、硫酸、盐酸、氢氟酸等强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
放料球阀（FQ41F系列） ：基本系列为FQ41F型，具有一般球阀的流体阻力小、启闭速度快、结构简单等优点。采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，便于管路系统的通球扫线和管路维护。启闭件球体与阀杆铸（锻）为一体，减少了由于压力变化引起阀杆冲击承压件内的可能性。
保温放料阀（BFL41H系列） ：夹套焊装于放料阀的阀体，侧面设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过，适用于输送常温下会凝固的高粘度介质。
2. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 铸钢 | WCB / ZG230-450 | -29℃～+425℃ | 耐腐蚀流体、一般化工介质，经济实用，应用最广泛 |
| 不锈钢304 | CF8 / ZG1Cr18Ni9Ti | -100℃～+232℃（最低可达-196℃） | 颗粒、油品、纸浆、二氧化碳气及弱腐蚀性介质，食品医药洁净工况 |
| 不锈钢316 | CF8M / ZG1Cr18Ni12Mo2Ti | -100℃～+232℃（最低可达-196℃） | 含氯离子的腐蚀性介质、海水、化工强腐蚀环境 |
| 不锈钢304L | CF3 / ZG00Cr18Ni10 | -100℃～+232℃ | 超低碳不锈钢，耐晶间腐蚀，适用于焊接工况 |
| 不锈钢316L | CF3M / ZG00Cr17Ni14Mo2 | -100℃～+232℃ | 含氯离子强腐蚀性介质，耐晶间腐蚀性能优异 |
| 双相不锈钢 | 2205 / 2507 | -40℃～+350℃ | 海洋工程、含氯介质系统，兼具高强度与耐氯离子应力腐蚀 |
| 哈氏合金 | C-276 / B-3 | -196℃～+450℃ | 强酸、强碱、重腐蚀化工厂，极端腐蚀性介质 |
| 钛合金 | TA1 / TA2 | -196℃～+350℃ | 海水全浸腐蚀、高氯离子腐蚀、生物医药高纯净度介质 |
| 碳钢 | A105 | -29℃～+425℃ | 常规水、油品系统，经济实用 |
| 内衬氟塑料 | FEP（F46）/ PTFE（F4） | -85℃～+180℃（F46）/ -200℃～+180℃（F4） | 强酸强碱高腐蚀介质，几乎耐所有化学品的侵蚀 |
3. 密封面材质配置
聚四氟乙烯（PTFE/F4） ：标准软密封材质，适用温度-200℃～+180℃，摩擦系数极小、化学惰性极强，可实现零泄漏，适用于清洁介质及腐蚀性介质。
聚全氟乙丙烯（FEP/F46） ：耐温-85～150℃，耐腐蚀性能优于F4，可耐各种浓度的强碱有机溶剂，适用于强腐蚀性介质工况。
氟橡胶（FKM/Viton） ：适用温度-20℃～+200℃，耐高温强酸，适用于化工、石化等腐蚀性介质。
丁腈橡胶（NBR） ：适用温度-40℃～+90℃，耐油性好，适用于含油介质及污水工况。
堆焊硬质合金（线密封） ：硬密封标准配置，阀瓣密封面堆焊硬质合金，密封副采用线密封，表面硬度经特殊处理达到HRC48～62，具有高耐磨、耐腐蚀功能，保证密封可靠性并可防止结疤。
4. 衬氟材料配置
聚全氟乙丙烯（FEP/F46）衬里 ：适用温度-85℃～150℃，具有极高的化学稳定性，适用于任意浓度的王水、硫酸、盐酸、氢氟酸等强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造。
聚四氟乙烯（PTFE/F4）衬里 ：适用温度-200℃～180℃，耐腐蚀性能极佳，几乎耐所有化学品的侵蚀，但耐温性和强度略逊于FEP。
衬里注塑工艺：内腔及阀瓣均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙烯（F46）或聚四氟乙烯（F4），具有可靠的耐腐蚀性和密封性。
5. 电动执行器类型及控制方式
普通开关型（多回转/角行程） ：由多回转或角行程电动执行器与放料阀组成，接收有源或无源开关量信号（AC380V/AC220V/DC24V等），驱动阀杆上下运动或球体旋转，实现阀门全开或全关两位控制，带开到位和关到位无源触点反馈。适用于不需要流量调节而只需定时开启或关闭的放料工况。
智能调节型（比例型） ：一体化结构设计，内置伺服控制器，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号构成闭环控制。适用于需要对放料流量进行精确控制的工艺系统。
防爆型电动执行器：防爆等级Exd Ⅱ BT4（适用于Ⅱ类B组爆炸性气体环境）/ Exd Ⅱ CT4（适用于Ⅱ类C组爆炸性气体环境），适用于石油化工、炼油厂等防爆区域的放料阀自动控制。
数字通讯型执行器：支持Modbus RTU/TCP、Profibus DP、HART等主流工业总线通讯协议，可无缝接入DCS/SCADA系统，实现远程参数设定、状态监测及故障诊断。
6. 气动执行器配置
双作用气动执行器：无弹簧复位，通过压缩空气驱动活塞开启和关闭，适用于气源充足且对回位速度要求不高的场合。
单作用气动执行器（弹簧复位） ：通气开启、断气关闭（常闭式）或通气关闭、断气开启（常开式），适用于失气时需要自动复位的安全保护场合。
气源压力：0.4 MPa～0.7 MPa，操作温度：-30℃～+80℃
附件配置：电磁阀（用于控制气路切换实现自动化的开闭操作）、限位开关回讯器、电气阀门定位器（4-20mA输入控制）、空气过滤减压阀、保位阀、阀位传送器、离合式手轮机构。
7. 执行器电源电压
AC380V 50Hz（三相，标准配置），电站及大型工业系统常用
AC220V 50Hz（单相），常规工业场合常用
AC110V / AC415V / AC440V（60Hz），出口项目定制
DC24V（直流低压），适用于安全电压要求或移动供电场合
其他特殊电压可按需定制
8. 执行器附件配置
行程限位开关：全开和全关位置输出无源触点信号
扭矩保护装置：过扭矩自动切断输出并报警，防止阀门卡涩造成损坏
电机过热保护装置：温度过高时自动断电保护，故障消除后自动恢复
缺相保护装置：三相电源缺相时自动保护并报警
就地阀位指示器：机械式指针或液晶显示屏，直观显示阀门当前开度状态
远程阀位变送器：4-20mA阀位反馈信号
加热器：在低温潮湿环境下防止内部结露，确保电子元件正常工作
9. 执行器防护等级
标准防护等级：IP65，防尘防水，适用于室内及一般工业环境。
高防护等级：IP67、IP68（可定制），适用于户外、潮湿、粉尘及水下工况。
防爆型执行器：防护等级IP65或更高，隔爆型产品符合GB3836标准规定。
10. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式可选RF凸面、MFM凹凸面、RJ环连接面。法兰标准适用GB/T 9113、JB/T 79-94、HG/T 20592-2009、ASME B16.5等多种标准。
焊接连接：对焊（BW）适用于高压高温及永久性管路，焊接坡口符合ASME B16.25标准。
内螺纹连接：适用于DN15～DN50的小口径管路，螺纹接口符合NPT、BSPT、G标准，安装快捷。
11. 保温夹套配置
保温放料阀的夹套焊装于放料阀的阀体，侧面设置有夹套的连接口。由于增加了夹套，连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的放料阀相同。夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过保温放料阀。
12. 特殊工况配置
耐高温型（HT） ：采用高温材质（WCB铸钢、铬钼钢等）和耐高温密封（硬质合金堆焊），适用温度最高可达+650℃，适用于高温反应釜和高温介质放料。
超低温深冷型（LT） ：适用温度最低可达-196℃，适用于深冷反应釜、液化天然气（LNG）储罐等深冷介质放料。过流部件采用不锈钢316L材质，需通过低温冲击性能试验（AKV≥27J）。
耐强腐蚀型（衬氟/哈氏合金） ：过流部件衬覆F46/PFA氟塑料或采用哈氏合金材质，密封圈采用全氟醚橡胶（FFKM），几乎耐所有强酸、强碱、有机溶剂的化学侵蚀。适用于盐酸、硫酸、氢氟酸等极端腐蚀性介质的反应釜放料。
耐磨型：密封面堆焊硬质合金（硬度HRC48～62），阀体内腔装有耐冲刷密封圈，适用于含固体颗粒、结晶颗粒等磨蚀性介质的放料。
防凝固/防结晶型：采用保温夹套结构或全夹套设计，适用于输送在常温下会凝固或易结晶的高粘度介质（如沥青、树脂、胶黏剂、油漆色浆等）。
低噪音型：优化流道设计，减少介质放料过程中产生的冲击噪音，适用于对噪音敏感的生产环境。
13. 制造标准体系选择
国标体系（GB/JB/HG） ：按GB/T 12235-2007《法兰和对焊连接钢制截止阀和截止止回阀》标准设计制造。结构长度按GB/T 12221-2005，法兰尺寸按GB/T 9113、JB/T 79-94、HG/T 20592-2009，试验与检验按GB/T 13927-2008执行。HG5-89-1、HG5-89-2、YTG45等放料阀专用化工标准适用于反应釜放料系统的设计制造。适用于国内各类化工、制药、食品工程的标准化配套需求。
美标体系（API/ASME/ANSI） ：按API 600、ASME B16.34标准设计制造。结构长度按ASME B16.10，法兰端按ASME B16.5，压力试验按API 598，标记按MSS-SP-25。适用于出口项目、引进技术机组及与进口设备配套的需求。
德标/欧标体系（DIN/EN） ：可按DIN/EN标准设计制造，法兰连接尺寸按DIN 2501，结构长度按DIN 3202，适用于欧盟标准工程项目。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
14. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 石油化工、炼油装置 | 上展式/下展式放料阀，WCB/不锈钢材质，硬质合金密封，适用于反应釜、储罐底部酸性或碱性介质排放 |
| 精细化工、制药合成 | 衬氟放料阀（FL41F46/FQ41F46），不锈钢316L材质，PTFE/F46密封，适用于强酸、强碱、有机溶剂等腐蚀性介质 |
| 化工反应釜（盐酸、硫酸、氢氟酸） | FQ41F46衬氟放料球阀，碳钢外壳+F46内衬，耐强酸强碱，全通径无滞留，适用于反应釜底放料 |
| 搪玻璃反应釜排放 | 下展式放料阀，WCB/不锈钢材质，短行程阀瓣设计，适用于搪瓷搅拌罐底排放，避免与搅拌碰撞 |
| 食品加工、调味品、浆料 | 不锈钢304/316L放料阀，PTFE密封，洁净内表面抛光处理，适用于高粘度膏体、浆料、食品原料 |
| 涂料、油漆、色浆、胶黏剂 | 保温夹套放料阀（BFL41H），蒸汽伴热，防止高粘度介质凝固，适用于树脂浆料、油漆色浆等 |
| 制药原料、中间体、牙膏 | 不锈钢316L放料阀，镜面抛光，FDA认证密封，上展式结构无死区排放，符合GMP规范 |
| 精细化工（易结晶、易沉积流体） | 上展式放料阀，阀芯延伸至罐内设计，有效清除沉淀物和结晶，防止物料在出口处堆积 |
| 含固体颗粒/纤维介质输送 | 柱塞式放料阀（HGU45Y），柱塞自清洁结构，密封圈耐磨耐冲刷，适用于颗粒、纤维介质排放 |
| 冶金、电镀、酸洗液排放 | 衬氟放料阀，PVDF/PTFE材质，耐高温腐蚀，适用于酸洗槽、电镀槽底排放 |
| 生物制药、发酵罐 | 卫生级不锈钢放料阀，内表面镜面抛光，卡箍快装连接，CIP/SIP在线清洗灭菌 |
15. 选型注意事项
对于强腐蚀性介质（盐酸、硫酸、氢氟酸、王水等），必须选用衬氟（F46/PTFE）材质或哈氏合金等特种合金阀门。
对于含固体颗粒、结晶颗粒等磨蚀性介质，应选用密封面堆焊硬质合金的耐磨配置，表面硬度要求HRC48～62。
对于高粘度、易凝固介质（如树脂、沥青、胶黏剂等），应选用带保温夹套的放料阀，并在夹套中通入蒸汽或导热油伴热。
对自动化程度要求较高的生产线，可选用气动或电动驱动，并配置电磁阀、定位器和PLC控制系统，实现远程自动放料。
阀体材质的选择应综合考虑介质浓度、温度、压力及腐蚀性等级，WCB材质适用于-29℃～425℃的耐腐蚀流体，不锈钢材质适用于颗粒、油品、纸浆、二氧化碳气等介质。
16. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门系列及结构类型（上展式/下展式/柱塞式/衬氟放料阀/保温放料阀/放料球阀）
公称通径（DN / NPS）及反应釜容积（如50L～5000L，以便匹配法兰尺寸）
公称压力（PN / Class / 磅级）
适用介质名称及介质状态（酸/碱/有机溶剂/高粘度膏体/含固体颗粒/易结晶流体等）
介质浓度、温度（最高工作温度、最低工作温度）及腐蚀性等级
介质含固体颗粒比例（%）、粒度（mm）、粘度（cP）
工作压力（最高工作压力、正常操作压力）
搅拌器类型（是否有搅拌、是否框式锚式搅拌器，以确定选用上展式还是下展式）
阀体材质及阀内件材质要求（铸钢/不锈钢304/316L/双相不锈钢/哈氏合金/钛材/衬氟等）
密封形式及密封面材质（PTFE软密封/硬质合金堆焊/F46衬里）
法兰密封面型式及法兰标准（RF/MFM/RJ，GB/JB/HG/ASME等）
连接方式及接口标准（法兰/焊接/螺纹）
驱动方式（手动/气动/电动）
电动执行器电源电压及控制信号类型（如需电动：AC380V/AC220V/DC24V；开关型/调节型；4-20mA/开关量）
气动执行器类型（双作用/单作用弹簧复位常闭/常开）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4及认证标准CNEX/ATEX/IECEx）
是否带保温夹套及热媒类型（蒸汽/导热油/热水）
特殊工况要求（高温型、超低温深冷型、耐强腐蚀型、耐磨型、低噪音型等）
特殊标准及认证要求（GB/API/ASME/EN/DIN等）
附件及特殊功能配置（电磁阀/限位开关/定位器/空气过滤减压阀/手轮机构/加热器/保温夹套等）
以上配置可根据具体反应釜、储罐底部放料工况要求及系统自动化控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
