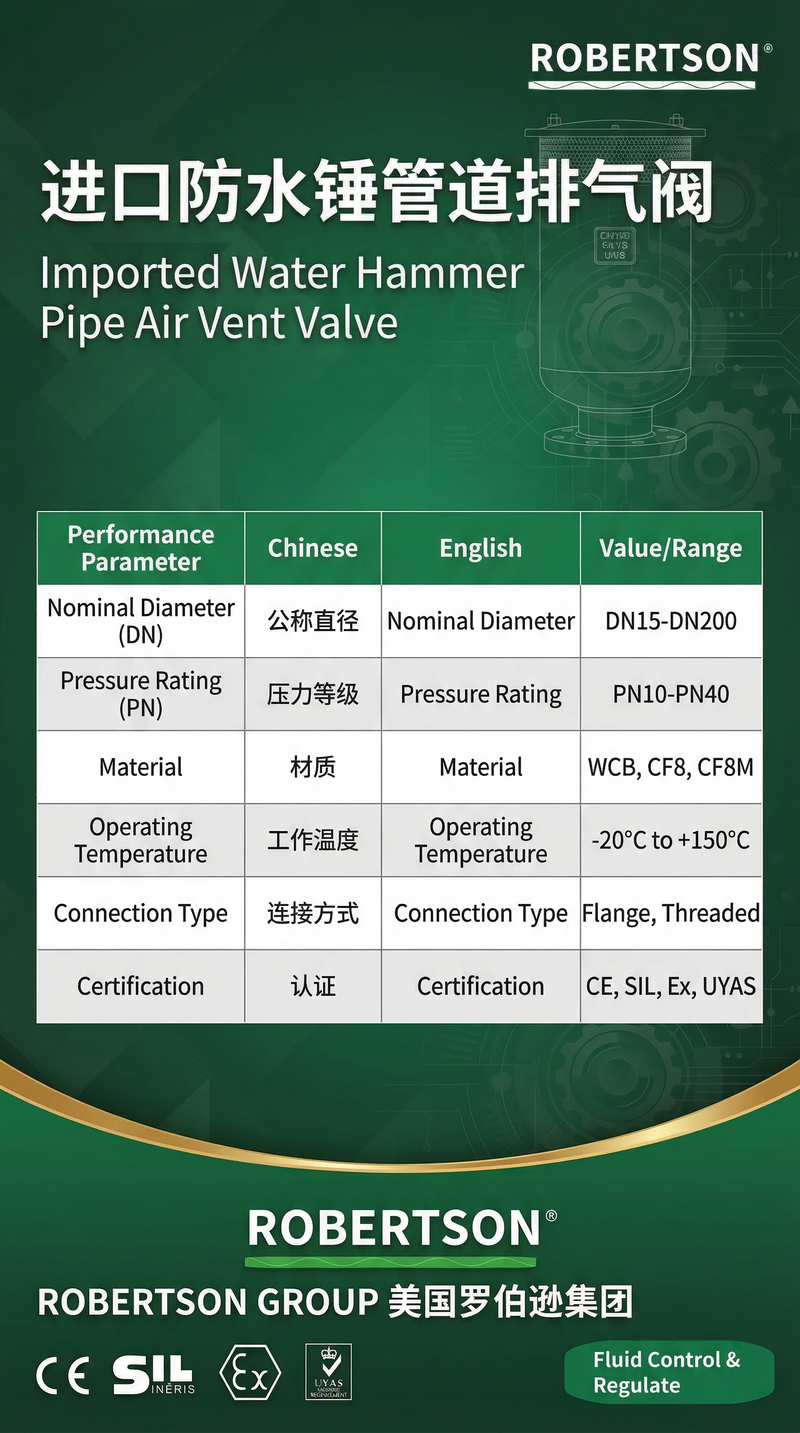

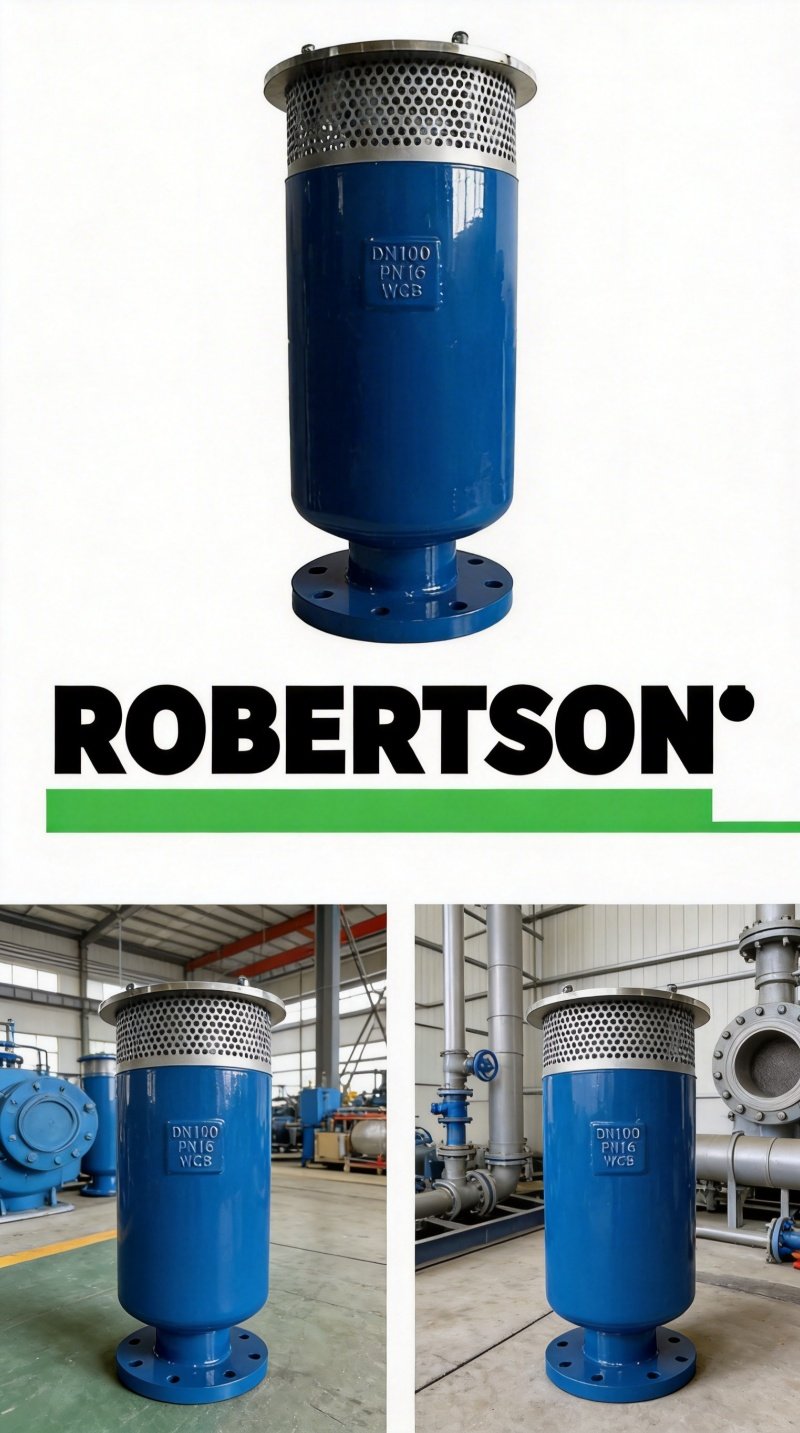

美国罗伯逊ROBERTSON®进口防水锤管道排气阀是一种集高速排气、节流排气、微量排气和高速吸气四功能于一体的高性能复合式空气阀。该产品属于输水管线空气阀大类，由角型空气阀和排气节流装置组成，微量排气阀集成于角型空气阀内，通过浮球感应水位变化自动控制排气口的开启与关闭，实现管路系统的自动排气与进气，确保管道安全高效运行。 防水锤空气阀采用三级排气或节流排气技术，在低压差时全速排气，在高压差时自动限制排气速度，有效消除因全速排气而加剧的压力波动对系统的冲击。在管线充水时高速排气；当充水过快时节流排气保证充水安全；满管时持续微量排气；管道泄水放空时高速吸气破坏真空防止管道形成负压。 该产品广泛适用于石油化工、电力、冶金、环保等易发生水力冲击和水锤现象的输水管道系统，尤其适用于长距离输水管线、水泵出口管线、陡峭斜坡最高点、管道水柱分离点等关键位置。可选通径DN50～DN300，压力等级覆盖1.0MPa、1.6MPa、2.5MPa、4.0MPa，接口标准涵盖法兰ISO/BS/ANSI/GB/JB/HG，可按客户需求非标定制。
1. 四功能集成一体，结构紧凑功能完善
产品集高速排气、节流排气、微量排气和高速吸气四大功能于一体，取代了传统高速进排气阀和复合式高速进排气阀。高速排气负责管道充水时快速排出大量空气；节流排气在充水过快时自动限制排气速度，防止水柱弥合产生水锤；微量排气在满管运行时持续排除水中析出的微量气体；高速吸气在管道排空或出现负压时快速吸入外界空气，破坏真空保护管道。
2. 三级/节流排气技术，消除水锤危害
采用三级排气或节流排气技术，在低压差时全速排气；在较高压差时自动限制排气速度，消除因全速排气而加剧的压力波动对系统的冲击。通过对排气量的精确控制，在管路中形成缓冲气囊，减缓充水速度，消减水柱弥合能量，防止充水爆管和弥合水锤发生。
3. 高速排气不吹堵，密封可靠只排气不排水
阀门采用独特的空气动力学结构设计，高速排出的气流基本不直接吹向浮球和滑动体，不会发生高速气流将浮球吹起堵住排气口的现象。当管线充满水后，浮球和滑动体自动上浮形成双重密封，气体和水均不能通过阀门排出。微量排气阀可实现“有气即排、排完即关、间隔排气、只排气不排水”的功能。
4. 可调排气量控制，适配水锤分析结论
可以根据水锤分析结论灵活设定排气口的开度，通过对排气量的控制来减少水力冲击的影响。可以通过调整缓冲板的通气孔大小来控制管道充水时或水柱弥合的排气量，通气孔大小可在全开、部分开启、部分关闭和全关之间大范围选择。
5. 全通径阀体设计，流体流通无阻碍
全通径阀体设计，所有流体流通横截面积均大于等于公称直径，确保气体和液体在阀门内部畅通无阻，降低流阻，提高排气效率。阀体采用球墨铸铁、不锈钢或铸钢材质制造，具有优良的机械强度和耐腐蚀性能。
6. 多种密封材质与耐腐蚀涂层
阀体及所有过流部件根据介质和应用环境可选配多种材质。球墨铸铁阀体外覆熔结环氧涂层（符合AWWA C550标准），具优异的耐腐蚀性能。浮球可选配T316不锈钢，内件及紧固件选用303、304或316不锈钢，密封座选用丁腈橡胶(BUNA-N)或氟橡胶(FKM)，确保在高温、腐蚀性介质和频繁启闭工况下的长期可靠密封。
7. 符合AWWA C512及GB标准，质量体系完善
产品符合AWWA C512《水厂用排气/真空阀和组合空气阀》制造标准及BS EN 1074-4标准，满足饮用水/污水管路的安全卫生要求。制造商具备ISO 9001认证的完善质量管理体系。可根据不同区域或项目要求，按ISO/BS/ANSI/GB/JB/HG等法兰标准定制。
8. 耐腐蚀不锈钢版本可选，适用于严苛工况
对于污水处理、海水淡化、采矿、垃圾渗滤液等腐蚀性介质工况，可提供全T316不锈钢材质版本。阀体、螺栓、管塞及所有内件均采用T316不锈钢制造，浮球采用无条件防腐蚀、防坍塌、防泄漏的T316不锈钢浮球，无需反冲洗，适用于含H₂S等腐蚀性气体的排污和废水管路。
1. 结构类型
KP4X/HAGP三级排气防水锤空气阀：采用三级排气技术，低压差时全速排气，较高压差时限制排气速度，消除水锤等特殊工况下因全速排气而加剧的压力波动对系统的冲击，适用于高水锤风险管道。
HBGP4X/FSCGP角型防水锤排气阀：由角型空气阀和排气节流装置组成，微量排气阀集成于角型空气阀内，集高速排气不吹堵、节流排气保证安全充水速度、持续微量排气提高输水效率、高速吸气防止管路产生负压等功能于一体。
四功能防水锤空气阀组：高速排气阀、负压吸气阀和微量排气阀三功能独立设置，分别满足高速排气和高速吸气两个不同的流量要求，可叠加吸气，具有抑制空腔弥合水锤的特殊功能。
注气微排阀：高速吸气与微量排气组合的特殊功能阀组，在管路压力降低到大气压力以下时吸入大量空气破坏真空，恢复正压时自动关闭高速孔口，仅通过微量孔口缓慢排除吸进的空气。
缓冲阀+排气阀组合：在排气阀进口处安装缓冲塞阀，用在管线送水时产生的突压及大量冲击上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命，特别适用于水泵启动频繁的工况。
2. 阀体材质
| 材质等级 | 材料牌号 | 适用介质 | 典型应用工况 |
|---|---|---|---|
| 球墨铸铁 | ASTM A536 / QT450 | 清水、原水 | 给水、市政、灌溉 |
| 铸钢 | WCB | 高温水、蒸汽 | 电厂、工业蒸汽管线 |
| 不锈钢304 | CF8 / 304 | 弱腐蚀性介质 | 食品、医药、弱酸弱碱 |
| 不锈钢316/T316 | CF3M / 316 | 海水、H₂S污水 | 海洋工程、污水、渗滤液 |
| 灰铸铁 | ASTM A126 Class B | 清水、低压 | 经济型给水系统 |
3. 密封材质配置
丁腈橡胶（BUNA-N/NBR） ：标准配置，适用温度-20℃～+90℃，耐油性佳，适用于含油介质及清水工况，经济可靠，使用寿命长。
三元乙丙橡胶（EPDM） ：适用温度-40℃～+150℃，耐热水、弱酸碱和臭氧老化，是水处理和给排水系统常用的密封材料。
氟橡胶（FKM/Viton） ：适用温度-20℃～+150℃，耐高温、耐氧化、耐油、耐大多数强腐蚀性化学品，适用于化工、石化等腐蚀性介质。
聚四氟乙烯（PTFE） ：适用温度-40℃～+200℃，耐强腐蚀、摩擦系数极小，适用于强酸、强碱和高纯度介质的工况。
4. 全不锈钢型（污水/海水）
对于污水处理、海水淡化、采矿、垃圾渗滤液等含腐蚀性介质工况，可选用全T316不锈钢防水锤排气阀：
阀体、螺栓、管塞材质：T316不锈钢
密封座材质：可选T316不锈钢（金属密封）或氟橡胶（FKM）
5. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰标准可选GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、ISO、BS、DIN等多种标准，可按DN/PN或NPS/Class定制。
内螺纹连接（NPT） ：适用于DN50及以下的小口径管路，接口符合ANSI B1.20.1标准，安装简便快捷，无须焊接和法兰垫片。
6. 安装位置配置
为保证防水锤排气阀的最佳使用效果，空气阀安装时必须垂直管线向上安装，推荐安装位置包括：
水泵出水管
长距离输水管线的局部最高点
陡峭斜坡的最高点
管道的水柱分离点
长水平段、长上坡段、长下坡段
水平段末端
长距离水平管线每隔400～800m安装一只
管道起伏较大的高点区域
7. 防护等级
标准防护等级：IP65，完全防尘并防喷水，适用于常规户外储罐顶部安装。
高防护等级：IP66/IP67（可定制），防尘防水，可短时间浸水，适用于沿海、潮湿或沙尘暴频发的恶劣环境。
8. 安装与使用注意事项
防水锤排气阀于安装前，请先检查并清除主体内的杂物。
安装于室外时，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
因水中可能含有杂质，建议定期（每6个月）检查并清洗阀体内浮球和密封面，确保正常启闭。
9. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 城镇给水、市政供水、长距离输水管线 | KP4X/HBGP4X防水锤排气阀，球墨铸铁阀体，EPDM密封，2.5MPa，安装于管线局部高点和水柱分离点 |
| 石化、炼油、化工管道 | 全316L不锈钢防水锤排气阀，FKM密封，防爆型，ExdⅡBT4/ExdⅡCT4防爆等级 |
| 电厂循环冷却水、锅炉给水 | 铸钢WCB阀体，高温型FKM密封，4.0MPa压力等级 |
| 矿山排水、尾矿输送 | 耐磨不锈钢版本，哈氏合金浮球，耐颗粒冲刷 |
| 污水处理、污水压力管、垃圾渗滤液 | 全T316不锈钢防水锤排气阀，倾斜底板设计防固体沉积，T316不锈钢浮球，耐腐蚀寿命长 |
| 海水淡化、海水取水 | 全316L不锈钢材质，PTFE密封，耐氯离子腐蚀 |
| 油田注水、采出水输送 | 铸钢/不锈钢阀体，高压型≥10MPa设计，注气微排阀功能抑制弥合水锤 |
| 灌溉系统、农业用水 | 经济型球墨铸铁阀体，内螺纹连接DN50，低压1.0MPa |
| 消防水管线、消防泵出水 | 高可靠性不锈钢版本，快开快闭结构，符合消防规范要求 |
10. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号及结构类型（KP4X/HBGP4X/注气微排阀/全不锈钢型等）
是否需要阻火功能或防爆认证（防爆等级ExdⅡBT4Gb/ExdⅡCT4Gb）
公称通径（DN / NPS）
公称压力（PN / Class）
适用介质名称及介质状态（清水/原水/污水/海水/腐蚀性液体等）
工作温度范围（最高工作温度、最低工作温度）
阀体材质及阀内件材质要求（球墨铸铁/铸钢/不锈钢304/不锈钢316L等）
密封材质要求（EPDM/NBR/FKM/PTFE等）
法兰密封面型式及法兰标准（RF，GB/ASME/JB/HG/DIN/ISO等）
安装位置（如泵出口/管线高点/长水平段等）
防护等级要求（IP65/IP66/IP67）
特殊工况要求（高温型、高压型、全不锈钢型、防爆型、H₂S环境等）
特殊标准及认证要求（GB/ASME/AWWA/NSF等）
附件及特殊功能配置（缓冲阀/闸阀/防雨罩/保温层/法兰密封垫片等）
以上配置可根据具体供水、排水及工业管道系统的工况要求及安全防护需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
法规与标准类
国家标准：GB/T 35155-2017《防气蚀型预防水锤泄放阀》国家标准。发布单位：中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会，归口部门：住房城乡建设部，发布日期：2017-12-29，实施日期：2018-11-01
美国水务标准：AWWA C512《水厂用排气/真空阀和组合空气阀》制造标准，BS EN 1074-4标准。符合NSF/ANSI 61饮用水卫生标准及NSF 372无铅要求
技术原理与特点类
三级排气技术：KP4X三级排气防水锤型空气阀，低压差时全速排气，较高压差时限制排气速度；全通径阀体，缓冲板分级打开或关闭阀瓣口
节流排气原理：HBGP4X角型防水锤排气阀，充水速度过快时节流塞被气流吹起封堵排气口，排气面积减少80%以上，形成缓冲气囊防止弥合水锤
