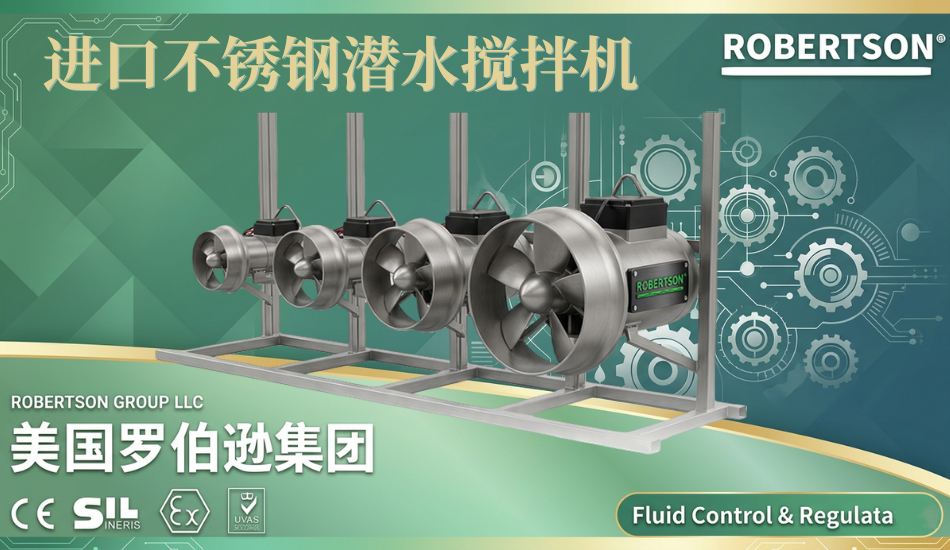

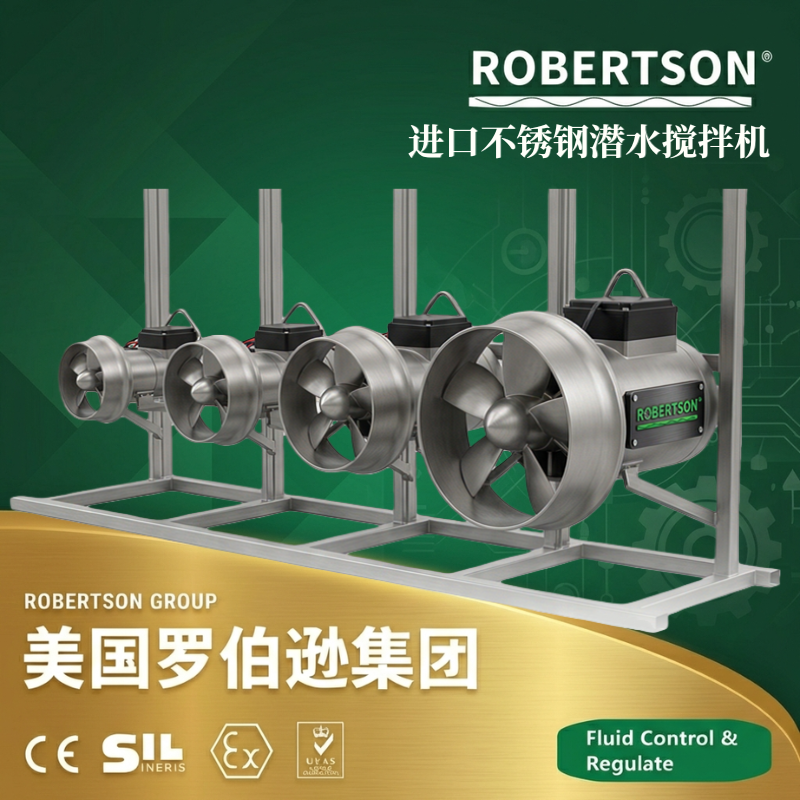

美国罗伯逊ROBERTSON®进口不锈钢潜水搅拌机是罗伯逊ROBERTSON®品牌在水处理及工业流体搅拌领域推出的高性能潜水混合设备。该产品属于潜水搅拌机大类，采用电机与叶轮一体化直联设计，整机全潜水运行，广泛适用于市政污水处理、工业废水处理、化工流程、造纸、纺织印染、食品加工、制药等行业的各类液体搅拌、混合、推流及防止污泥沉淀，可处理生化池、调节池、厌氧池、缺氧池、氧化沟、污泥池、中和池等池体中的混合液，确保微生物与基质的充分接触，维持混合液悬浮状态，是水处理工艺中实现固液两相或固液气三相混合、搅拌、推流的最佳处理设备。 潜水搅拌机主要由潜水电机、叶轮、导流环、安装系统及电控系统等组成。叶轮在电机驱动下高速旋转，产生轴向或径向推力，推动池内液体形成循环水流。根据应用场合和池型尺寸的要求，潜水搅拌机可分为混合搅拌系列和低速推流系列两大类。 混合搅拌系列：叶轮转速较高，主要适用于污水处理厂硝化和反硝化阶段、调节池、厌氧池等需要较强搅拌效果的场合，通过输入能量形成连续循环水流，使微生物与基质充分接触。适用于池型为圆形或方形的中小型池体，功率范围0.37～22kW。 低速推流系列：叶轮转速较低，叶轮直径较大，主要适用于氧化沟等大型池体，其产生低切向流的强力水流，可用于池中水循环及硝化、脱氮和除磷阶段创建水流，同时防止污泥沉淀，消除死水区，改善水体水质。适用于长方形池型，叶轮直径可达2500mm，推流距离可达20-30米。 潜水搅拌机与电机一体化设计，可以完全潜入液体中进行搅拌工作，无需额外安装支架和传动装置，便于操作和维护。所有与液体接触的搅拌器主要构件均为不锈钢（AISI 304或AISI 316L），所有外露的螺母、螺栓、垫片均为不锈钢。潜水电机为三相鼠笼式感应电机，防护等级为IP68，可长期在水下连续运行。导轨系统可自由调整搅拌机的提升和下降，并在无需排空水池情况下拆卸和安装搅拌器。 产品设计、制造与检验符合国家城镇建设行业标准《CJ/T 109-2007 潜水搅拌机》及《HJ/T 279-2006环境保护产品技术要求 推流式潜水搅拌机》等标准。潜水搅拌机在下列条件下能正常连续运行：介质温度不超过40℃，介质的PH值在5—9之间，液体密度不超过1150kg/m³，长期潜水运行潜水深度一般不超过20m。
1. 全不锈钢过流部件，耐腐蚀性能卓越
潜水搅拌机的关键部件，如叶轮、电机壳体、紧固件等，普遍采用不锈钢材质（如304、316L），具有优良的抗腐蚀性能。其中，316L不锈钢因含有钼元素，能显著提升设备在含氯离子或强酸环境下的抗蚀能力，广泛应用于市政污水、化工废水等高腐蚀性场合。与液体接触的搅拌器主要构件应是不锈钢SS316L，所有外露的螺母、螺栓、垫片均为不锈钢SS316L。全不锈钢潜水搅拌机采用304或316不锈钢制造，表面形成致密氧化膜，能有效抵御氯离子、硫化物等腐蚀介质的侵蚀，确保设备在恶劣工况下长期稳定运行，减少频繁更换带来的成本损耗。
2. 高效水力叶轮，节能降耗显著
叶轮采用潜水搅拌机专用水力设计模型，通过CAD技术优化，辅以优质铸造和精密加工，同时满足了搅拌和效率的需求。叶轮为后掠式、自清洗型叶片设计，防止缠绕，无堵塞。螺旋浆和电机的轴应是同一个，螺旋桨所的轴须是电机轴的延伸，轴的材料为不锈钢(ASTM 431或更好)，螺旋桨轴应完全与搅拌介质隔离。该设计在不降低搅拌效果的前提下，有效降低了能量损耗，提高了水力效率。混合搅拌系列叶轮转速一般为740-1450r/min，低速推流系列叶轮转速一般为17-69r/min。
3. 潜水电机全密封防护，防护等级IP68
潜水电机为三相鼠笼式感应电机，装在充气的防水的壳内，电机的防护等级为IEC IP68级。电机应能被周围搅拌介质充分冷却。电机应设计成可连续处理搅拌40℃的介质，电机每小时启动不小于30次，并且定子绕组的平均温升不超过85℃。潜水电机和搅拌器应是同一家生产商提供。电机轴和转子应作动平衡测试，电压380V，3相，50Hz。电机绕组采用F级绝缘，防护等级达IP68，可全部潜入水中工作。
4. 双重机械密封，使用寿命长
机械密封采用耐腐蚀烧结碳化钨或碳化硅材质，介质酸碱度范围为pH6-9。机械密封应该是免维护的，应能抵抗热冲击，并具有良好紧急运行的特点。机械密封使用寿命至少为25000小时。潜水搅拌机一般采用双道机械密封或油室隔离密封结构，有效防止水体渗入电机腔或轴承系统，避免因进水引发内部腐蚀与短路故障。
5. 品牌轴承，重载设计
轴承采用NSK、SKF等国际知名品牌，特殊的水力设计和精确的平衡工序大幅度减少轴向力和径向力，配置紧凑的双端面机封使轴悬伸更短，轴承受力更小，再配以超大型的轴承，确保搅拌机长期平稳运行。轴承应采用高质量的终身润滑轴承,轴承设计寿命（L10）应大于100000小时。
6. 智能监控与多重保护系统
所有电机应设置泄漏传感器和温度传感器的监测系统，用于定子室密封泄漏、定子绕组高温和上下轴承过载时发出讯号。电机内设有超温保护开关，可在电机过热时自动切断电源，防止烧毁电机。泄漏传感器可持续监测油腔和定子腔的密封状况，避免进水造成损坏。所有过载、缺相、短路等电气保护功能集成在控制柜中。控制方式支持就地手动控制和PLC自动控制两种方式。
7. 灵活可靠的安装系统
产品提供多种安装方式以适应不同池型和工况。导轨系统可自由调整搅拌机的提升和下降，并无须排空水池情况下拆卸和安装搅拌器。搅拌器全部的重量受力在一个支架上，并且这个支架应能承受搅拌器形成的推力，并可在水面以上调节搅拌叶轮水平方向的角度。对于混流型搅拌机工作位置可沿导杆上升和下降，调整潜水深度或作转动，调节搅拌发出的射流方位以达到最佳效果。对转轮大于1100mm的推流型搅拌机有单、双导轨两种安装方式，且都带有耦合装置。
安装系统Ⅰ（小型池体，池深H<4m）：潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平方向内可绕导杆旋转的最大角度为正负60°。起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。
安装系统Ⅱ（大型池体，池深H>4m）：需在池底做混凝土基础或钢结构底座。采用导向钢绳导杆，支架应能承受搅拌器形成的推力。
自动耦合式安装：通过导杆和自动耦合底座实现搅拌机的快速安装和提升，无需人员下池操作，检修维护十分方便。
8. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（CJ/T 109-2007《潜水搅拌机》、HJ/T 279-2006《环境保护产品技术要求 推流式潜水搅拌机》、JB/T 14105-2020《永磁电机潜水搅拌机》）和国际标准（ISO标准、IEC标准）等国内外权威标准的要求。搅拌器的制造应符合ISO标准，电机应符合IEC标准。潜水搅拌机应能在全浸没条件下24小时连续运行、间歇运行和长期停止状态后恢复运行，搅拌器整个运行过程中须保持无振动平稳运行，并应无故障运行至少10000小时。

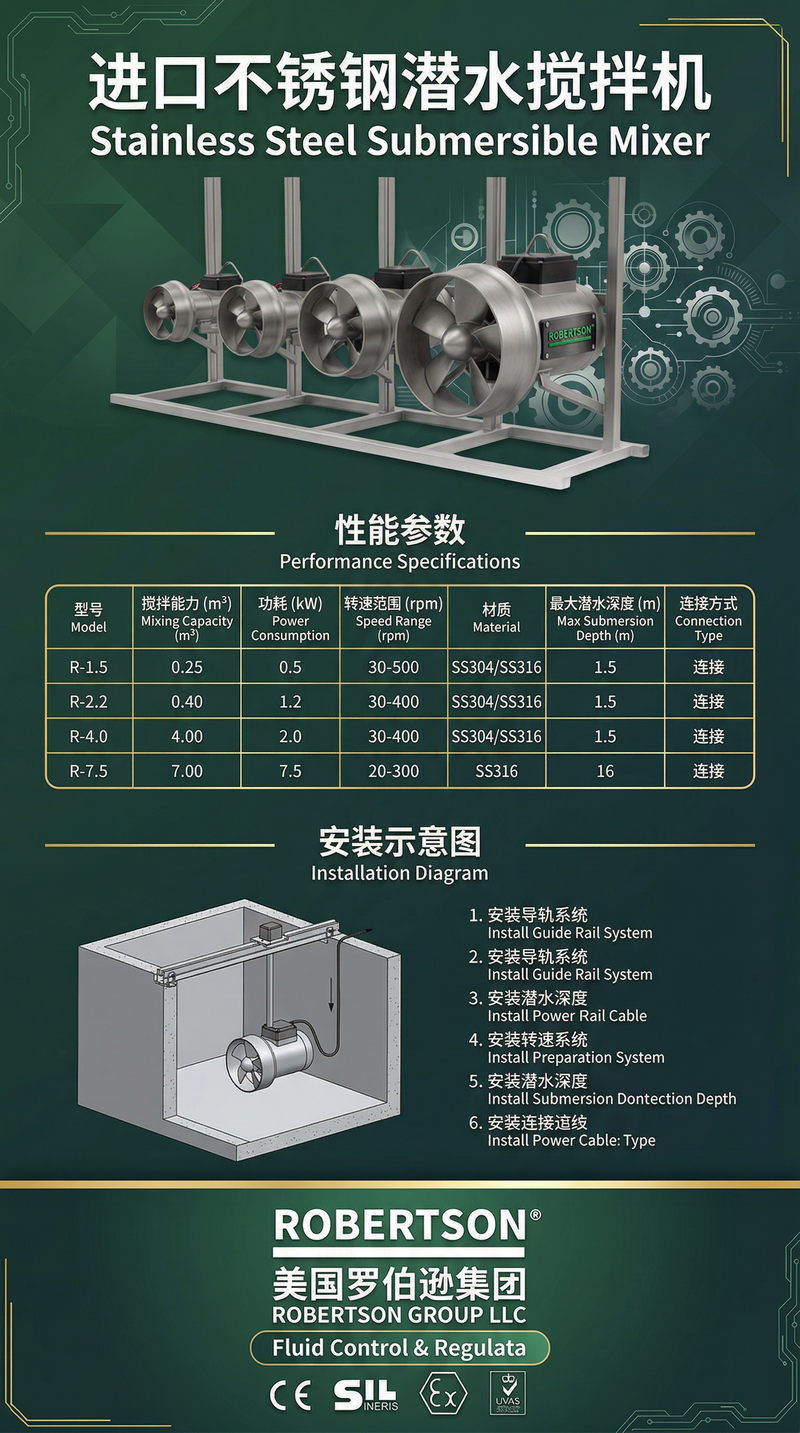

| 参数项目 | 技术参数范围 |
|---|---|
| 基本性能参数 | |
| 产品系列 | 混合搅拌系列 / 低速推流系列 |
| 公称通径（适用池型） | 圆形池/方形池/长方形池/氧化沟 |
| 叶轮直径（混合搅拌系列） | 200～766 mm（常规220～620 mm） |
| 叶轮直径（低速推流系列） | 1400～2500 mm |
| 叶轮转速（混合搅拌系列） | 360～1450 r/min |
| 叶轮转速（低速推流系列） | 17～69 r/min |
| 电机功率（混合搅拌系列） | 0.37 kW～22 kW |
| 电机功率（低速推流系列） | 0.7 kW～75 kW |
| 额定推力 | 80～6400 N（最大可达8100N） |
| 潜水深度 | 标准≤10 m（最大可达20～40 m） |
| 适用池深（安装系统Ⅰ） | H < 4 m |
| 适用池深（安装系统Ⅱ） | H > 4 m |
| 结构与材质参数 | |
| 叶轮材质 | 不锈钢304/316L（标配）、聚氨酯（可选）、玻璃钢强化聚氨酯（大型低速推流器）、铸铁（非腐蚀工况） |
| 壳体材质 | 不锈钢304/316L、铸铁+环氧树脂涂层 |
| 电机轴材质 | 不锈钢ASTM 431或更好 |
| 紧固件/螺栓材质 | 不锈钢304/316L |
| 螺旋桨材质 | 不锈钢(SS316L或更好)，后掠式、自清洗型叶片设计，须作动平衡 |
| 导流环材质 | 不锈钢304 |
| 电机类型 | 三相鼠笼式潜水感应电机 |
| 电机防护等级 | IP68 |
| 电机绝缘等级 | F级（标准）/ H级（可选） |
| 电压/频率 | 380V / 50Hz（三相，标准），可按需定制 |
| 机械密封 | 耐腐蚀烧结碳化钨或碳化硅，免维护，使用寿命≥25000小时 |
| 轴承 | 高质量终身润滑轴承（SKF、NSK等），设计寿命L10＞100000小时 |
| 安装方式 | 自动耦合式/导杆式/桥架式 |
| 电缆密封 | 双重密封，防水等级IP68 |
| 使用条件 | |
| 介质温度 | ≤40℃ |
| 介质pH值 | 5～9（标准）；4～12（特殊选型） |
| 液体密度 | ≤1150 kg/m³ |
| 潜水深度 | 一般不超过20 m |
| 池底流速要求 | 距池底250mm处流速≥0.3 m/s |
| 连续运行 | 24小时连续运行，无故障运行≥10000小时 |
| 间隙启动时间 | ≥10分钟 |
| 标准体系 | |
| 设计与制造标准 | CJ/T 109-2007《潜水搅拌机》、HJ/T 279-2006 |
| 永磁电机标准 | JB/T 14105-2020《永磁电机潜水搅拌机》 |
| 质量体系 | ISO 9001质量管理体系认证 |
| 电机标准 | IEC 60034 |
| 防护等级标准 | IEC 60529（IP68） |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。特殊工况（高温、强腐蚀、高密度等）可联系罗伯逊ROBERTSON®技术团队进行针对性选型。
1. 产品系列与结构类型
混合搅拌系列：叶轮转速较高，适用于需要较强搅拌效果的场合。电机功率覆盖0.37～22kW，叶轮直径200～766mm，转速360～1450r/min。主要应用于污水处理厂硝化和反硝化阶段、调节池、厌氧池等，通过输入能量形成连续循环水流，使微生物与基质充分接触。
低速推流系列：叶轮转速较低，叶轮直径较大，主要适用于氧化沟等大型池体。电机功率覆盖0.7～75kW，叶轮直径1400～2500mm，转速17～69r/min。其产生低切向流的强力水流，可用于池中水循环及硝化、脱氮和除磷阶段创建水流，同时防止污泥沉淀，消除死水区，改善水体水质。
永磁电机潜水搅拌机：可选配永磁同步电机，符合JB/T 14105-2020标准，效率更高、体积更小、重量更轻，综合节能效果显著。
浮筒式潜水搅拌机：适用于湖泊、河流等开放水域的循环搅拌，无需池体结构，浮筒漂浮于水面，搅拌机悬挂于水中。
穿墙式搅拌机：适用于穿墙安装，通过墙壁孔洞将搅拌机安装在墙体上，实现池体之间的水流循环。
2. 叶轮材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 不锈钢304 | SUS304 | -20℃～+80℃ | 市政污水、食品工业、一般腐蚀性环境，经济实用 |
| 不锈钢316L | SUS316L | -40℃～+80℃ | 化工废水、含氯离子介质、海水、强腐蚀环境，耐腐蚀性最佳 |
| 聚氨酯（PU） | 聚氨酯 | -20℃～+60℃ | 耐磨性优异，适用于含砂量较高的工况 |
| 铸铁 | HT250 | 0～60℃ | 非腐蚀性介质，经济实用，需配合防腐涂层 |
| 双相不锈钢 | 2205 / 2507 | -40℃～+100℃ | 海洋工程、含高浓度氯离子工况，耐氯离子应力腐蚀 |
3. 电机配置与保护等级
标准潜水电机（IE3/IP68/F级） ：标准配置，IE3高效电机，防护等级IP68，绝缘等级F级，适用于常规工况。
IE4/IE5超高效电机：可选配更高能效等级的电机，运行能耗更低，适用于长时间连续运行、对节能要求高的场合。
H级绝缘电机：适用于介质温度较高（>40℃）或环境较恶劣的工况。
防爆电机：可选ExdⅡBT4、ExdⅡCT4防爆等级，适用于石油化工、燃气等爆炸性气体环境的潜水搅拌作业，满足ATEX/IECEx认证要求。
电机保护元件：定子绕组中预埋PTC热敏电阻或PT100铂电阻，与配套电控柜连接，实现实时温度监测和过热保护。泄漏传感器用于检测机械密封失效时的进水情况。
4. 安装方式与系统附件配置
| 安装方式 | 适用池型 | 安装特点 | 典型配置 |
|---|---|---|---|
| 自动耦合式 | 各种池型 | 无需下池即可安装检修，自动耦合密封，提升方便 | 耦合底座、导杆、导链、提升吊架 |
| 导杆式（安装系统Ⅰ） | 池深H<4m | 潜水深度可垂直调节，水平可旋转±60°，安装简便 | 导杆、支撑架、下托架、膨胀螺栓 |
| 导杆式（安装系统Ⅱ） | 池深H>4m | 需做混凝土基础，适用于深池 | 导向钢绳导杆、钢结构底座、提升支架 |
| 桥架式 | 大型池体 | 搅拌机安装于桥架下方，适用于多个搅拌机联合布置 | 不锈钢桥架、吊装导轨 |
控制系统：PLC自动控制柜，支持就地手动控制和远程自动控制，具有定时启停、间歇运行功能。可选配GPRS/4G无线远程通讯模块，配套远程监控云平台，支持电脑和手机APP实时监控运行状态。
5. 特种工况配置
耐高温型（HT） ：电机绝缘等级升级为H级，机械密封采用耐高温氟橡胶（FKM），适用介质温度可达60℃～80℃。
耐强腐蚀型：过流部件采用不锈钢316L或双相不锈钢（2205/2507）材质，密封件采用氟橡胶（FKM）或全氟醚橡胶（FFKM），适用于含高浓度氯离子、强酸、强碱等强腐蚀性介质工况。
耐磨型：叶轮采用聚氨酯（PU）材质或喷涂碳化钨涂层，适用于含砂量高、固体颗粒浓度较大的介质工况。
低噪音型：优化叶轮水力设计和流道结构，采用低噪声电机，运行噪音显著降低，适用于医院、住宅区、办公楼等对噪音有要求的污水处理厂。
6. 控制方式与智能化配置
就地手动/自动切换控制：标准配置，当控制柜面板上“选择开关”放在手动控制位置时，可在现场通过控制开关手动执行；当选择开关设置在全自动控制位置时，潜水搅拌机可按时间自动控制运行，可连续运行或间歇运行。
变频调速控制：配置变频器，根据池中溶解氧浓度或流量变化自动调节搅拌机转速，实现节能运行。
PLC自动控制柜：集成可编程控制器，实现搅拌机的自动化启停、定时运行、多机协同，大幅降低人工操作强度。
数字通讯型控制器：支持Modbus RTU/TCP、Profibus DP等现场总线通讯协议，可将搅拌机运行参数上传至DCS/SCADA系统，实现远程参数设定、状态监测及故障诊断。
无线监控系统：可选配GPRS/4G无线远程通讯模块，通过云平台实现远程监控和数据管理。
7. 防护等级与防爆配置
标准防护等级：IP68，完全防尘，可在水下长期连续运行。
防爆配置：可选配防爆型潜水电机，防爆等级ExdⅡBT4 / ExdⅡCT4，适用于石油化工、燃气系统等爆炸性气体环境的潜水搅拌作业。
8. 制造标准体系选择
国标体系（GB/JB） ：按CJ/T 109-2007《潜水搅拌机》、HJ/T 279-2006《环境保护产品技术要求 推流式潜水搅拌机》标准设计制造。JB/T 14105-2020《永磁电机潜水搅拌机》适用于永磁同步电机配置。适用于国内各类市政、工业工程的标准化配套需求。
国际标准体系（ISO/IEC） ：搅拌器的制造应符合ISO标准，电机应符合IEC标准。IEC 60034电机标准，IEC 60529防护等级标准（IP68）。适用于出口项目及与进口设备配套的需求。
防爆标准体系：按GB 3836.1-2010、GB 3836.2-2010、ATEX 2014/34/EU及IECEx标准设计制造。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
