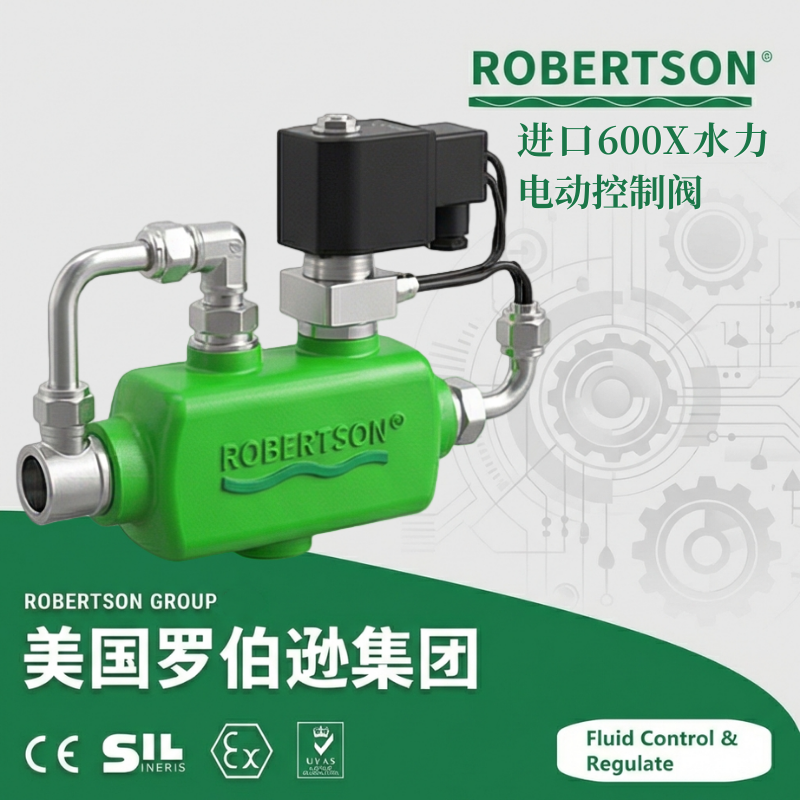

美国罗伯逊ROBERTSON®进口600X水力电动控制阀是一种以电磁阀为先导阀的水力操作式阀门，是水力控制阀X系列中的电动控制版本。该产品属于自动控制阀门范畴，主要应用于给排水及工业系统管道的远程自动控制，控制反应准确快速，根据电信号遥控开启和关闭管路系统，实现远程操作，并可取代闸阀和蝶阀用于大型电动操作系统。 与X系列中其他依靠水力自力的控制阀（100X、200X、300X等）不同，600X的核心特征在于以电磁导阀替代了水力自力导阀。阀门依靠外部电信号精确控制开启和关闭，将水力控制阀的稳定可靠与电动控制的远程便捷有机融合，特别适用于需要集中监控和自动化管理的给排水管网、工业循环水系统及消防供水系统，也是楼宇自控和远距离泵站实现无人值守的关键执行设备。 600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统，主阀部分沿用了X系列成熟的主阀设计——主阀体采用膜片式或活塞式水力操作结构，控制室通过先导管路与电磁导阀相连。当电磁导阀接收到控制系统的电信号（开启或关闭）时，控制主阀控制室的进排水平衡，从而驱动主阀阀瓣平稳运动，实现对管路流体的远程遥控通断。电磁导阀可选用交流电AC220V或直流电DC24V，并支持常开型和常闭型两种配置以适应不同控制逻辑需求。阀门关闭速度可通过针阀进行调节，实现平稳关闭，有效避免因阀门快速关闭而产生压力波动和水锤冲击。 本系列阀门广泛用于高层建筑、生活区等供水管网系统及城市供水工程，同时也适用于石化、化工、暖通、一般工业等需要自动控制的管路系统。产品符合JB/T 10674-2006《水力控制阀》及GB/T 13927-2008《工业阀门压力试验》等标准要求。
1. 电磁导阀精准控制，实现远程遥控启闭
600X水力电动控制阀的核心技术特点在于以电磁导阀作为先导控制元件，替代了传统水力控制阀的水力自力导阀。电磁导阀直接接收来自控制室PLC、DDC控制器或楼宇自控系统的电信号（AC220V或DC24V），瞬间完成导阀阀口的开启或关闭，进而控制主阀控制室的压力变化，驱动主阀启闭。操作人员可在控制室内远距离对阀门进行控制，也可与计算机配合实现全自动能量管理。电磁导阀反应灵敏，控制准确，消除了传统水力控制阀因压力波动可能造成的误动作风险，是楼宇自控和远距离泵站实现无人值守的关键执行设备。
2. 主阀体水力操作，稳定可靠无需外动力
虽然采用了电信号控制，但600X的主阀体仍沿用X系列成熟的水力自力式工作原理，依靠管网介质本身压力进行主阀启闭动作，无需外接油压或气源系统。主阀驱动部分不依赖外部能源，即使在电磁导阀或控制系统故障时，主阀体仍可通过手动操作或旁路系统完成紧急动作。水力驱动主阀结构简单，故障率低，且不消耗额外能量。这一水力操作+电磁控制的设计融合了电动控制的便捷性（实现远程操作）与水控阀的节能性和可靠性（主阀水力驱动，无需外部能源），显著优于传统电动闸阀和蝶阀复杂的电控机械结构。
3. 无摩擦启闭与上装式结构，维护简便
主阀采用无摩擦启闭设计——启闭件（膜片/活塞）与阀体之间无接触磨损，运动部件在长期运行中不会因机械摩擦产生损伤，大幅延长了阀门的使用寿命。主阀采用上装式结构设计，所有易损件（包括膜片、密封圈、活塞等）均可从阀体上部取出，无需将阀门从管线上整体拆卸，即可在线完成检修和更换，大幅降低维护停运时间和人工成本。维修简单、使用方便。
4. 关闭速度可调，平稳无冲击
阀门的关闭速度可通过针阀进行精确调节。通过调整针阀的开度，可控制主阀控制室排水速率，从而调节主阀关闭时间。当关闭速度调节适当时，阀门可实现平稳关闭而不产生压力波动，有效抑制停泵或阀门关闭时管路中的水锤现象，保护管道和设备免受水锤冲击损坏。这一可调关闭速度功能使得600X不仅适用于普通给水系统，还特别适用于对水锤敏感的长距离供水管线和泵站出口。
5. 整体结构紧凑，体积小重量轻
600X水力电动控制阀整体结构紧凑，将电磁导阀、针阀、球阀、过滤器等控制附件与主阀体高度集成，无须外接复杂的气源或油压系统。与同规格的电动闸阀或电动蝶阀相比，600X的体积和重量显著减小，便于在空间受限的泵房、管沟及设备间中进行安装，有效降低管道支撑结构荷载和工程投资成本。
6. 双重过滤保护，控制系统畅通无阻
进水控制管路前端设有不锈钢微型过滤器，可有效拦截介质中的杂质颗粒，防止电磁导阀和针阀堵塞，确保控制系统长期畅通。产品要求阀前必须安装过滤器，并应便于排污，可以有效拦截水质中的杂质，同时过滤器本身设计便于定期排污清洗，充分保护电磁导阀和控制管路，保障阀门长期可靠运行。
7. 常开/常闭型可选，适应不同控制逻辑
电磁导阀可根据控制系统的要求选配常开型或常闭型：常闭型（通电开启，断电关闭）适用于控制系统发出开启信号时阀门打开；常开型（通电关闭，断电开启）适用于需要长期保持开启、仅需通电关闭的紧急切断场合。电磁阀电源适配AC220V或DC24V两种常见工业电压等级。这种灵活的配置方式使600X可完美适配不同控制系统的信号逻辑和回路设计。
8. 阀体材质多样化，适用多种介质工况
阀体材质根据介质工况分级配置，覆盖灰铸铁、球墨铸铁、铸钢、不锈钢等。铸钢和球墨铸铁阀体具有优良的机械强度和耐腐蚀性能，适用于清水、中水、消防水等常规给排水系统；不锈钢阀体则适用于具有一定腐蚀性的工业介质。阀体密封采用金属硬密封与橡胶软密封双重保障，密封性能可靠。
9. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（JB/T 10674-2006《水力控制阀》、CJ/T 219《水力控制阀》、GB/T 13927-2008《工业阀门压力试验》）等国内外权威标准的要求。法兰连接尺寸符合GB/T 17241.6、ASME B16.5、DIN 2501、EN 1092-2等多种标准，结构长度符合GB/T 12221，适配国内外各类工程管路的接口要求。
主要外形尺寸（PN1.0-2.5MPa，DN50-DN450）
| DN | L（mm） | H（mm） | H1（mm） |
|---|---|---|---|
| 50 | 240～250 | 335～395 | 90～278 |
| 65 | 255～280 | 345～405 | 98～298 |
| 80 | 280～310 | 355～430 | 110～315 |
| 100 | 350～360 | 365～510 | 120～350 |
| 125 | 400 | 445～560 | 145～365 |
| 150 | 450～455 | 460～585 | 155～420 |
| 200 | 550 | 505～675 | 190～450 |
| 250 | 650 | 550～730 | 250～470 |
| 300 | 800 | 710～760 | 290～490 |
| 350 | 900 | 725～840 | 330～526 |
| 400 | 1000 | 760～910 | 360～570 |
| 450 | 1000 | 810～910 | 445～570 |
*注：以上尺寸为参考值，实际尺寸以具体产品型号为准。DN400以上规格（DN500-DN1000）需联系销售部获取详细尺寸图。*
1. 主阀结构形式选择
隔膜式（DN20～DN450，标准型） ：采用高强度尼龙强化橡胶膜片作为感压元件，动作灵敏、启闭响应迅速，适用于中小口径及对响应速度要求较高的供水系统。系统动作平稳、强度高、使用寿命长。
活塞式（大口径专用，DN500～DN800） ：采用整体铸造不锈钢活塞替代膜片，密封可靠性更高，抗污能力强，适用于大口径管道及水质较差的工况。
2. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 铸铁 | HT250 | 0～80℃ | 常规清水给排水系统，经济实用 |
| 球墨铸铁 | QT450 | -20～120℃ | 中高压给水系统，机械性能优异 |
| 铸钢 | WCB | -29～425℃ | 高温工业循环水系统 |
| 奥氏体不锈钢 | CF8/304 | -196～200℃ | 弱腐蚀性介质、食品医药洁净工况 |
| 奥氏体不锈钢 | CF8M/316L | -196～200℃ | 海水、含氯介质、化工强腐蚀环境 |
3. 密封材质配置
丁腈橡胶（NBR） ：标准配置，适用温度0～80℃，耐油性佳，适用于水、油品及污水工况，性价比高。
三元乙丙橡胶（EPDM） ：适用温度-40～150℃，耐热水、弱酸碱和臭氧老化，适用于热水供暖系统及暖通空调工况。
氟橡胶（FKM/Viton） ：适用温度-20～200℃，耐高温、耐油、耐强氧化介质，适用于化工、石化等腐蚀性介质工况。
聚四氟乙烯（PTFE） ：适用温度-200～260℃，耐强腐蚀、摩擦系数极小，适用于强酸、强碱等强腐蚀性介质（特殊定制）。
4. 电磁导阀配置
常闭型（通电开启，断电关闭） ：标准配置，适用于大多数常规控制逻辑。
常开型（通电关闭，断电开启） ：适用于需要长期保持开启、仅需通电关闭的紧急切断场合。
电源电压：AC220V 50Hz（交流）、DC24V（直流），可按需定制其他电压等级。
防爆型电磁导阀：适用于石油化工等防爆区域的电动控制阀，防爆等级Exd Ⅱ BT4 / Exd Ⅱ CT4。
5. 控制附件材质升级
针型阀材质升级：标准为铜合金，可按需升级为不锈钢304/316材质。
球阀材质升级：标准为铜合金，可按需升级为不锈钢304/316材质。
微型过滤器材质升级：标准为不锈钢304，可按需升级为不锈钢316L材质，适应更强腐蚀性介质。
压力表：可选配耐震压力表、带隔膜密封的压力表，确保在剧烈压力波动工况下读数的准确性和稳定性。
6. 特种工况配置
高温型：采用铸钢阀体、EPDM/FKM密封圈和耐高温弹簧，适用介质温度可达120℃～150℃，适用于热水供暖系统、工业热水循环系统。
耐腐蚀型：采用不锈钢304/316L阀体、PTFE密封，适用于海水、含氯介质和化工腐蚀介质输送系统。
防爆型：采用防爆型电磁导阀和防爆接线盒，适用于石油化工、燃气等爆炸性气体环境的电动控制。
7. 安装与管路附件配置
为确保阀门长期稳定运行和方便维护，通常需选配以下附件：
Y型过滤器（必备） ：600X电动控制阀前必须安装过滤器，并应便于排污的要求。拦截介质中的杂质，保护电磁导阀、针阀和微型过滤器免受堵塞。
截止阀/闸阀：安装在主阀前后管路上，便于阀门检修更换时切断水源。
柔性橡胶接头/金属膨胀节：安装在阀门进出口，吸收管道热胀冷缩产生的应力，隔绝阀门运行时产生的振动传播。
配对法兰及紧固件：配套提供安装用配对法兰、螺栓、螺母及密封垫片，材质可选碳钢或不锈钢。
防雨罩/仪表防护箱：户外安装时可选配不锈钢防雨罩，保护电磁导阀和控制管路附件免受雨雪侵蚀。
8. 防护等级
标准防护等级：IP65，防尘防喷水，适用于室内及一般户外环境。
高防护等级：IP67、IP68（可定制），适用于户外、潮湿、粉尘及水下工况。
9. 安装与使用须知
