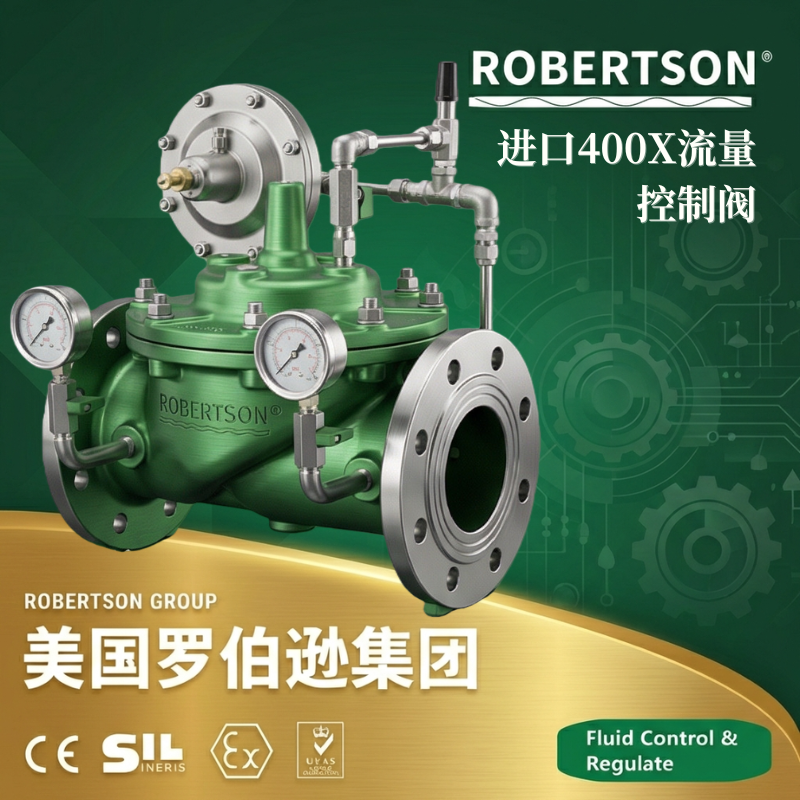

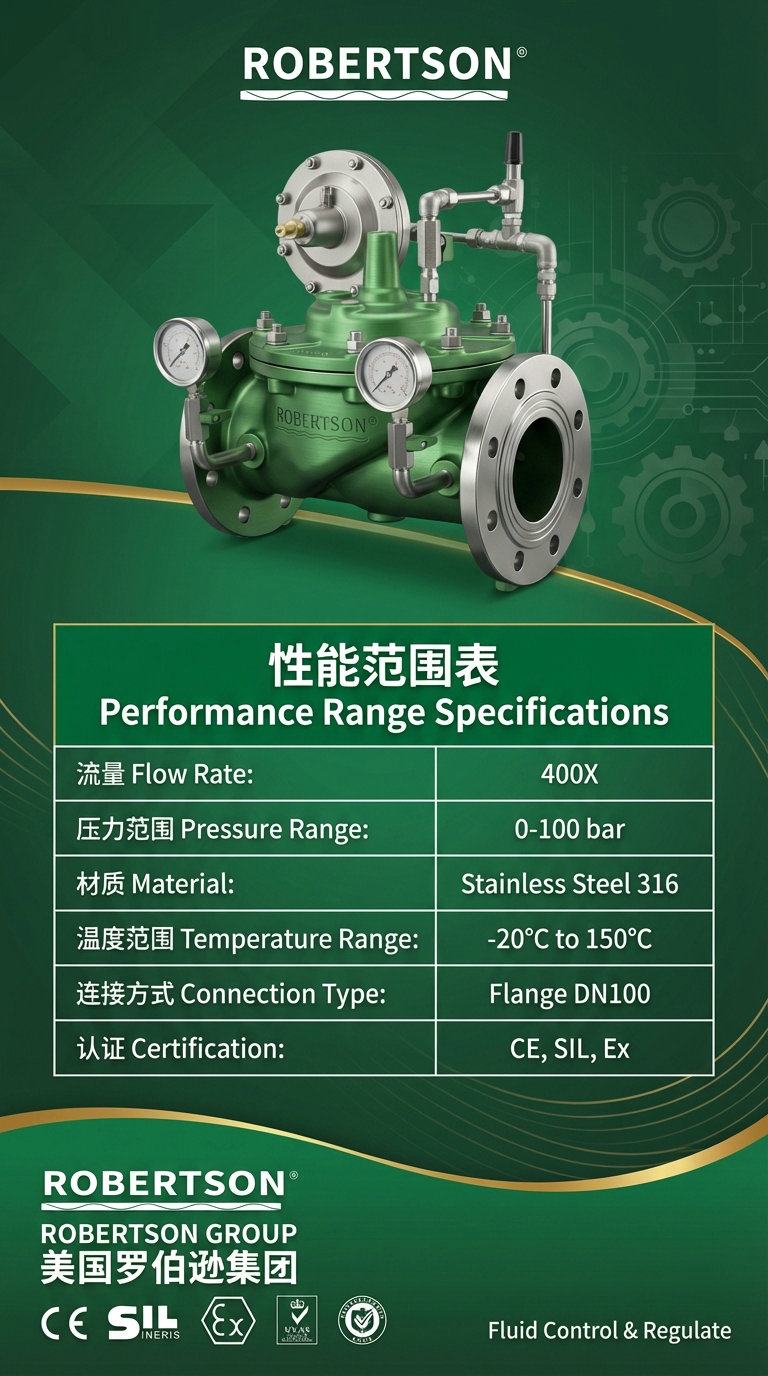

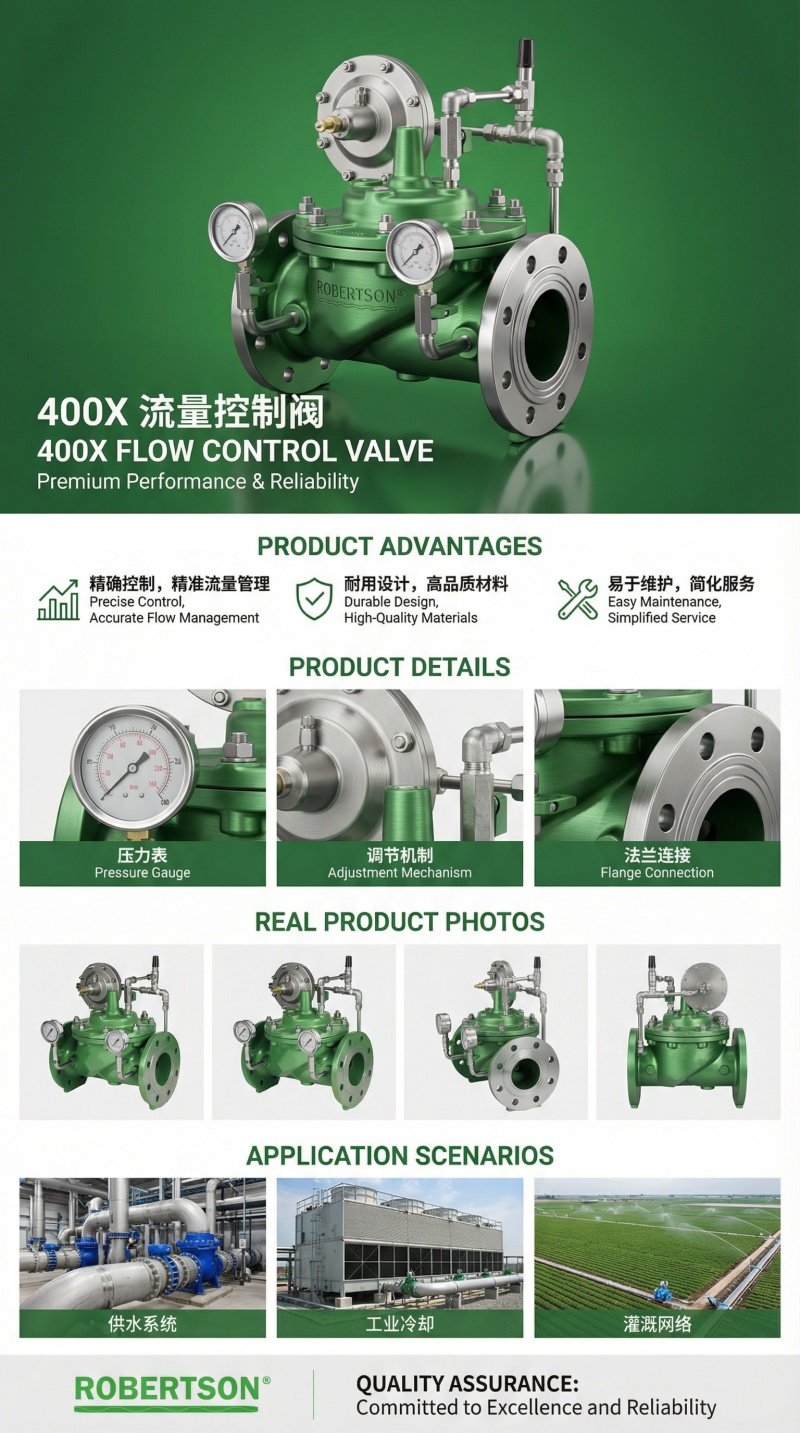

美国罗伯逊ROBERTSON®进口400X流量控制阀是一种采用高精度先导方式控制流量的多功能水力控制阀门。该产品属于水力控制阀大类，依靠介质自身压力自动操作，无需外部能源，即可将管道中过大的流量限制在一个预设定值，并将上游高压适当减低，使通过主阀的流量保持恒定。 产品由主阀、流量调节阀、针阀、导阀、球阀、微型过滤器和压力表组成水力控制接管系统，通过水力自力控制，实现流量的自动稳定调节。当主阀上游的压力发生变化时，导阀自动调节主阀开度，确保下游流量不受上游压力波动的影响。即使主阀上游的压力发生变化，也不会影响主阀下游的流量。本产品一改常规节流阀使用孔板或纯机械地减小流域面积的原理，利用相关导阀，最大限度地减少能量在节流过程中的损失。如遇紧急情况可完全截止流量避免损失，控制灵敏度高，安全可靠，调试简便，使用寿命长。 本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。该阀可用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低。 公称压力覆盖1.0MPa至4.0MPa，公称通径覆盖DN20至DN800（宽口径范围）。阀体材质可选用铸铁、球墨铸铁、铸钢及不锈钢等多种材料。产品广泛应用于高层建筑供水管网、城市供水工程、工业给排水系统及各类需控制流量的管路中。
1. 高精度先导式控制，流量稳定可靠
产品采用先导式水力控制技术，通过导阀感应压力变化自动调节主阀开度，流量控制精度高，不受上游压力波动影响。该阀一改常规节流阀使用孔板或纯机械地减小流域面积的原理，利用相关导阀，最大限度地减少能量在节流过程中的损失。控制灵敏度高，安全可靠，调试简便，使用寿命长。
2. 全通道流线型设计，流体阻力小
阀体采用全通道、流线型设计，流体阻力小，流量大，压力损失极低。与同规格节流阀或孔板相比，本产品的能耗损失显著降低，可有效降低系统长期运行能耗。
3. 双重密封结构，无外漏
阀体、盖、活塞缸连接处由密封垫和密封环双重密封，确保无外漏。主阀盘与阀座之间通过铜合金或不锈钢配对密封，并在阀座上镶嵌丁腈橡胶密封圈，形成金属与软密封的双重保障，关闭时密封比压均匀，实现气泡级零泄漏。
4. 双重导向结构，运行平稳可靠
阀体、活塞缸、活塞采用双重导向结构设计，运动部件在启闭全程受到精确导向，动作平稳、可靠，避免因偏磨导致的密封失效和阀杆卡涩故障。带导流孔的活塞缸可适当增加阻尼，使得活塞运动更趋于平稳。
5. 全不锈钢活塞缸与NBR密封环，使用寿命长
全不锈钢活塞缸、整体铸造活塞、NBR密封环完美组合，大大延长使用寿命。NBR密封圈具有优良的耐油性和耐磨性，在长期频繁启闭工况下仍能保持良好的密封性能。
6. 可拆卸阀座设计，维修更换方便
引进国外先进技术的可拆卸阀座，结构巧妙、构思新颖、方便维修更换。无需将阀门从管线上整体拆卸，即可在线更换阀座密封件，大幅降低维护成本和系统停机时间。
7. 自力控制，无需外部能源
本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。无需电源、气源等外部能源，可在无电力的偏远泵站或防爆区域安全使用。
8. 集成微型过滤器，控制系统畅通无阻
进水控制管路前端设有不锈钢微型过滤器，可有效拦截介质中的杂质颗粒，防止针阀和球阀堵塞，确保控制系统长期畅通。过滤器为可拆卸清洗结构，维护简便，使用寿命长。
9. 宽口径范围，适应各类给排水系统
公称通径覆盖DN20至DN800的宽幅范围，全面满足从高层建筑生活给水到市政供水工程、从工业循环水到大口径管道的全场景使用需求。
10. 多压力等级选配，适用多种工况
公称压力覆盖1.0MPa至4.0MPa（PN10~PN40），最高可达2.5MPa，适应从低压建筑给水到高压工业循环水的各类压力需求。工作温度适应0℃～80℃（标准），特殊配置可达-15℃～100℃。
11. 阀体材质多样，适应不同介质
阀体材质根据工况分级配置，覆盖灰铸铁（经济实用，适用于清水）、球墨铸铁（机械性能优异，适用于中高压给水系统）、铸钢（耐高温高压，适用于工业循环水系统）及不锈钢（耐腐蚀性能优异，适用于海水及含腐蚀性介质）等多种选择。
12. 控制附件材质优质，耐腐蚀寿命长
针型阀、球阀等控制附件采用铜合金或不锈钢材质制造，耐腐蚀性能良好，使用寿命长。压力表可实时监测主阀前后和控制室压力，便于系统调试和故障诊断。
13. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（JB/T 10674-2006《水力控制阀》、CJ/T 219《水力控制阀》、GB/T 13927-2008《工业阀门压力试验》）、美标体系（API 598）和德标体系（DIN 2501）等国内外权威标准的要求。法兰连接尺寸符合GB/T 17241.6、ASME B16.5、EN 1092-2等多种标准，适配国内外各类工程管路的接口要求。
注：以上尺寸为PN16常规隔膜式参考值，活塞式及大口径（DN500～DN800）外形尺寸以实际产品型号为准。
1. 主阀结构形式选择
隔膜式（DN20～DN450，标准型） ：采用高强度尼龙强化橡胶膜片作为感压元件，动作灵敏、启闭响应迅速，适用于中小口径及对响应速度要求较高的供水系统。使用寿命长，无需定期更换润滑油。
活塞式（大口径专用，DN350～DN800） ：采用整体铸造不锈钢活塞代替膜片，密封可靠性更高，抗污能力强，适用于大口径管道及水质较差的工况。阀门全开时压力损失小，流量大。
2. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 灰铸铁 | HT250 | 0～80℃ | 常规清水给排水系统，经济实用 |
| 球墨铸铁 | QT450 | -20～120℃ | 中高压给水系统，机械性能优异 |
| 铸钢 | WCB | -29～425℃ | 高温工业循环水系统 |
| 奥氏体不锈钢 | CF8/304 | -196～200℃ | 弱腐蚀性介质、食品医药洁净工况 |
| 奥氏体不锈钢 | CF8M/316L | -196～200℃ | 海水、含氯介质、化工强腐蚀环境 |
3. 密封材质配置
丁腈橡胶（NBR） ：标准配置，适用温度0～80℃，耐油性佳，适用于水、油品及污水工况，性价比高。NBR具有良好的耐磨性和弹性，适用于频繁启停的系统。
氟橡胶（FKM/Viton） ：适用温度-20～200℃，耐高温、耐油、耐强氧化介质，适用于化工、石化等腐蚀性介质工况。
聚四氟乙烯（PTFE） ：适用温度-200～260℃，耐强腐蚀、摩擦系数极小，适用于强酸、强碱等强腐蚀性介质（特殊定制）。
4. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰标准适用GB/T 17241.6、GB/T 9113、ASME B16.5、EN 1092-2、DIN 2501等多种标准，可按DN/PN或NPS/Class定制。
5. 导阀类型与性能升级
不锈钢导阀（304/316） ：适用于腐蚀性介质工况，耐腐蚀性能更优，使用寿命更长。
高精度导阀：控制精度更高，适用于对流量控制精度要求严格的工业工艺系统。
6. 控制附件材质升级
压力表：可选配耐震压力表、带隔膜密封的压力表，确保在剧烈压力波动工况下读数的准确性和稳定性。
7. 电动执行器配置（可选，用于远程电控）
对于需要实现远程控制、自动化系统集成和精确调节的工况，400X流量控制阀可选配电动执行器，将水力自动控制升级为电动遥控控制。
智能型电动执行器：一体化结构设计，内置伺服控制器，可带数字显示功能，实时显示控制信号值和反馈信号值。
控制方式：支持开关型（两位控制）和调节型（4-20mA模拟量信号比例调节）两种模式，可无缝接入DCS/PLC系统实现全自动控制。
故障保护功能：带断控制信号故障判断及保护功能，可设定全开、全关或保持原位；带阀门堵转故障判断及保护功能。
电源电压：AC220V 50Hz（单相，标准）、AC380V 50Hz（三相）、DC24V。
防护等级：IP67（标准），可定制IP68。
8. 流量调节精度升级
9. 安装与管路附件配置
为保障阀门长期稳定运行和方便维护，通常需选配以下附件：
Y型过滤器（标配建议） ：安装在主阀进水口前端，拦截介质中的杂质，保护针阀和球阀免受堵塞，保障控制系统畅通。
柔性橡胶接头/金属膨胀节：安装在阀门进出口，吸收管道热胀冷缩产生的应力，隔绝阀门运行时产生的振动传播。
配对法兰及紧固件：配套提供安装用配对法兰、螺栓、螺母及密封垫片，材质可选碳钢或不锈钢。
防雨罩/仪表防护箱：户外安装时可选配不锈钢防雨罩，保护控制管路附件免受雨雪侵蚀。
10. 防护等级与防爆配置
标准防护等级：IP65，防尘防喷水，适用于室内及一般户外环境。
高防护等级：IP67、IP68（可定制），适用于户外、潮湿、粉尘及水下工况。
防爆配置：对于石油化工、燃气等防爆区域，可选配防爆型电动执行器，防爆等级Exd Ⅱ BT4 / Exd Ⅱ CT4，外壳采用铝合金精密压铸，符合GB3836标准规定。
11. 特种工况配置
高温型：采用铸钢阀体、EPDM/FKM密封圈和耐高温弹簧，适用介质温度可达120℃～220℃，适用于热水供暖系统、工业热水循环系统。
耐腐蚀型：采用不锈钢304/316L阀体、PTFE密封和哈氏合金弹簧，适用于海水、含氯介质和化工腐蚀介质输送系统。
污水型：采用活塞式结构替代隔膜式（抗污染能力更强），并在阀前加装篮式过滤器，适用于含纤维、颗粒杂质的污水处理系统。
低噪音型：优化流道设计，加强缓闭调节功能，运行噪音显著降低，适用于医院、住宅区、办公大楼等对噪音有严格要求的场所。
防冻型：对于寒冷地区户外安装的阀门，可配置电伴热装置和保温层，防止管路和阀门冻结。
12. 流量控制范围调节
标准流量调节范围：通过针阀开度和导阀弹簧压力调节，流量可在设计额定流量的30%～100%范围内连续调节。
宽范围流量调节：特殊定制，流量调节范围可扩展至设计额定流量的15%～120%，适用于流量波动较大的系统。
