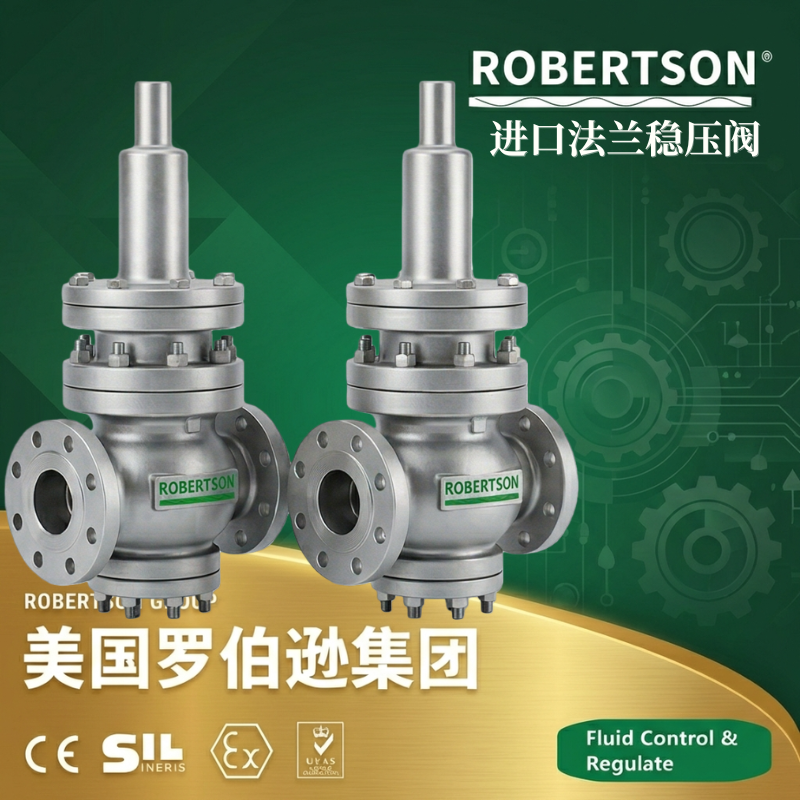

美国罗伯逊ROBERTSON®进口法兰稳压阀是一款采用法兰连接的高性能自力式或导控式压力调节阀门。该产品属于自力式压力调节阀大类，依靠介质自身能量或先导控制系统，将管路中较高的进口压力自动降低至所需的稳定出口压力，并保证出口压力不因进口压力或流量的波动而变化，是管路系统中实现精确压力控制的理想设备。 该阀门能够控制阀门的固定出口压力，使阀门的出口压力不受进口压力以及流量的变化影响，减压效果可靠；且只需调节导阀的调节螺钉，就能获得精确稳定的出口压力。根据不同的工况需求，产品提供弹簧薄膜式、活塞式以及导控隔膜式等多种执行结构。其核心工作原理为传感元件将出口压力信号与设定值进行比较，通过执行机构自动调整阀芯开度，从而控制出口压力恒定。连接端采用标准法兰连接形式，拆装方便、密封可靠，法兰标准全面适用 GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 及 DIN 等多种国内外标准。 产品广泛应用于城镇供水管网二次加压、高层建筑生活给水及消防系统分区、工业锅炉蒸汽稳压、石化及化工装置工艺压力控制、热力站及换热机组等系统中，作为减压、稳压及背压控制的核心设备，是确保系统安全、稳定、节能运行的关键装置。
1. 自力式与导控式结构，稳压精准可靠
自力式（直接作用式）稳压阀依靠介质自身压力变化驱动阀芯动作，结构简单，无需外部能源，适用于中小口径及对控制精度要求不高的场合。导控式（先导式）稳压阀通过导阀感应出口压力变化，控制主阀开度，稳压精度高，波动极小。在高精度应用中，出口压力波动可控制在 ±0.01MPa 以内，不受进口压力波动影响。例如，YX741X 系列利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。
2. 宽压力适用范围，多种调节形式
产品适用压力范围宽，减压比大，调节精度高。部分型号最大减压比可达 20:1，最小压差仅 0.05MPa，即便在大压差工况下依然稳压精准。产品可同时用作减压稳压或持压泄压阀，形式灵活，功能多样。为适应不同需求，产品细分为：
减压稳压型（阀后式）：将阀前压力减低至阀后所需的稳定压力，最常见类型。
背压稳压型（阀前式）：通过感应阀前压力来调节自身开度，保证阀前压力维持在设定值，适用于泵出口和需要稳定系统背压的场合。如 ZZYP 系列中常见的阀前式与阀后式两种选择，为不同应用场景提供灵活配置。
差压调节型：可控制阀前与阀后某一侧的压差保持恒定。
3. 全通道流线型阀体，水力损失小
主阀阀体采用全通道、直流式、流线型设计，水力损失极小，节能效果好。与同规格其他阀门相比，流体压力损失显著降低，有效减少管路系统泵送能耗，具备突出的节能经济性。
4. 法兰连接，拆装维护便捷
阀体两端采用标准法兰连接形式，可通过螺栓与管道法兰快速连接，拆装方便、密封可靠，便于在线拆装维护，无需破坏管路即可检修阀门，大幅降低维护停运时间。
5. 防堵塞与自清洁设计，系统运行稳定
阀门控制系统的进口处可装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。针对易堵塞的介质环境，可通过选装此配置有效保障阀门的长期可靠运行。
6. 自力控制，无需外加能源
自力式稳压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。在无电源、气源的偏远或防爆场所优势尤为突出。
7. 宽温域材料分级配置
阀体材料根据介质温度等级分级配置。铸钢、碳钢、不锈钢阀体标准型适用介质温度可达 200℃ 以上。调节弹簧采用硅锰钢，使用寿命长。主阀/阀座/导阀可选用全不锈钢材质，耐蒸汽腐蚀、抗疲劳。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。在高于 200℃ 的高温工况或对杂质较敏感的流体应用中，应特别关注阀体材质及是否需要加装前置过滤器。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 产品系列与结构类型
导控隔膜式稳压阀（YX741X / 200X 系列） ：由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。依靠本身能量使出口压力保持稳定在设定值，即出口压力不因进口压力及流量的变化而变化。适用于供水管网、空调系统等水介质工况，口径 DN50~DN600，公称压力 PN10~PN25。
先导活塞式稳压阀（高精度型） ：采用先导活塞式结构，导阀控制主阀活塞，出口压力波动极小（±0.01MPa 内），不受进口压力波动影响。阀体球墨铸铁，主阀/阀座/导阀全不锈钢，活塞/缸套黄铜/青铜，耐蒸汽腐蚀、抗疲劳。适用于饱和蒸汽、过热蒸汽介质，公称通径 DN15~DN100，最高温度 220℃，最大减压比 20:1。
自力式稳压阀（ZZYP 系列） ：采用外取压结构，能依靠介质自身压力变化达到自动调节和稳定压力的目的，无需外部能源。适用于公称通径≤DN100，P1≤1.0MPa，P2≥15KPa，减压比≤10，≥1.25 的液体、蒸汽、非腐蚀性气体及低粘度液体的场合，分为阀后式（减压稳压型）和阀前式（背压稳压型）两种。
活塞式稳压阀（Y410/Y416 系列） ：口径小于 DN50 的建议选用 Y110 和 Y116（螺纹连接）的隔膜型减压阀；口径大于等于 DN50 的建议选用 Y410 和 Y416（法兰连接）的活塞型减压阀。属于可调节型减压阀，阀口的压力可在投入使用前根据需要调节，投入使用后阀后压力始终减至并稳定在设定值。适用介质为空气或非腐蚀性液体，适用温度 0～90℃。
弹簧薄膜式稳压阀（YW42F 系列） ：以法兰连接形式、弹簧薄膜式结构，阀体材料为碳钢或不锈钢，用于水用、空气减压稳压。在原先的减压阀上加装一个稳压装置后而成，相比传统型号实用性强。
2. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 灰铸铁 | HT200 | 0℃～+80℃ | 水系统、空调系统，经济实用 |
| 球墨铸铁 | QT450 / FCD450 | -10℃～+150℃ | 蒸汽系统、给排水工程，机械性能优异 |
| 铸钢 | WCB / WCC | -29℃～+425℃ | 蒸汽、高温油品、中高压工况 |
| 碳钢 | A105 / ZG230-450 | -29℃～+425℃ | 石油化工、高压蒸汽系统 |
| 奥氏体不锈钢 | CF8（304）/ CF8M（316） | -196℃～+200℃ | 食品医药、弱腐蚀性介质、洁净工况 |
| 奥氏体不锈钢 | CF3M（316L） | -196℃～+200℃ | 含氯离子强腐蚀性介质、海水、化工强腐蚀环境 |
| 黄铜/青铜 | C3771 / C95800 | -20℃～+150℃ | 海水、船用介质、小口径管路 |
3. 密封与内件材质配置
丁腈橡胶（NBR） ：适用温度-20℃～+90℃，耐油性佳，适用于含油介质及污水工况，性价比高。
氟橡胶（FKM/Viton） ：适用温度-20℃～+204℃，耐高温强酸，适用于化工、石化等腐蚀性介质。
三元乙丙橡胶（EPDM） ：适用温度-40℃～+150℃，耐热水、弱酸碱，是水处理和给排水系统常用的密封材料。
聚四氟乙烯（PTFE） ：适用温度-40℃～+232℃，耐强腐蚀、摩擦系数极小，适用于强腐蚀性介质和高纯度洁净工况。
4. 导阀与接管系统配置
远程控制配置：可配置电动导阀或气动导阀，实现远程压力设定和调节。
隔离配置：在导阀与主阀之间增加隔离器，适用于有腐蚀性或易结晶的介质，防止导阀堵塞失效。
5. 电动/气动执行器集成配置（电动调节稳压阀）
对于需要远程控制、自动调节和系统集成的工况，稳压阀可选配电动执行器升级为电动调节稳压阀。
普通开关型（直行程执行器） ：接收有源或无源开关量信号（AC220V/AC380V/DC24V），驱动阀杆上下运动，实现阀门的远程开启或关闭控制，适用于只需要远程切换而无需精确调节的场景。
智能调节型（比例型） ：一体化结构设计，内置伺服控制器，直接接受 4-20mA DC 或 0-10V DC 标准模拟量信号，实现阀门开度的连续无级比例调节，并输出 4-20mA 阀位反馈信号构成闭环控制。适用于需要根据工艺参数变化自动精确调节出口压力的场合。
防爆型电动执行器：防爆等级 Exd Ⅱ BT4 / Exd Ⅱ CT4，外壳采用铝合金精密压铸，适用于石油化工、燃气系统等防爆区域的阀门自动控制。
智能一体化非侵入式执行器：采用红外遥控设定技术，参数设置无需开盖，保持 IP68 高防护等级。集成霍尔传感器、电子定位系统及故障诊断模块。
数字通讯型执行器：支持 Modbus RTU/TCP、Profibus DP、HART 等主流工业总线通讯协议，可无缝接入 DCS/SCADA 系统，实现远程参数设定、状态监测及故障诊断。
气动执行器集成：配用齿轮齿条式执行机构，分双作用（气开气关）和单作用弹簧复位（失气时阀门自动处于开启或关闭位置）两种型号，气源压力 0.4～0.7MPa，附件可配电磁阀、限位开关、定位器、过滤减压阀和手轮机构。
6. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式为 RF 凸面。法兰标准适用 GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN EN 1092-1 等多种标准，可按 DN/PN 或 NPS/Class 定制。
螺纹连接（小口径） ：适用于 DN15～DN50 的小口径管路，螺纹接口符合 NPT、BSPT、G 标准，安装快捷。
焊接连接：对焊（BW）适用于高压高温及永久性管路，承插焊（SW）适用于小口径及中高压管路。
7. 防护等级
标准防护等级：IP65，防尘防水，适用于室内及一般工业环境。
高防护等级：IP67、IP68（可定制），适用于户外、潮湿、粉尘及水下工况。
防爆型执行器：防护等级 IP65 或更高，隔爆型产品符合 GB3836 标准规定。
8. 防爆配置
防爆型电动执行器：防爆等级 Exd Ⅱ BT4 / Exd Ⅱ CT4，外壳采用铝合金精密压铸，适用于石油化工、燃气系统等防爆区域的自动控制。
防爆型控制柜：配套防爆控制柜，符合防爆区域安装要求，可确保在爆炸性气体环境中安全运行。
9. 执行器附件配置（电动型）
行程限位开关：全开和全关位置输出无源触点信号。
扭矩保护装置：过扭矩自动切断输出并报警，防止阀门卡涩造成损坏。
电机过热保护装置：温度过高时自动断电保护，故障消除后自动恢复。
缺相保护装置：三相电源缺相时自动保护并报警。
就地阀位指示器：机械式指针或液晶显示屏，直观显示阀门当前开度状态。
远程阀位变送器：4-20mA 阀位反馈信号。
加热器：在低温潮湿环境下防止内部结露，确保电子元件正常工作。
10. 专用附件配置
压力表：可选配阀前和阀后压力表，实时监测阀前和阀后压力值，便于现场调试和运行监控。两个接口可互换使用，灵活选择用途。
自清洁滤网：阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻。适用于供水系统和水处理领域，确保控制元件不被杂质堵塞。
消音器：对于蒸汽减压阀，可在出口端加装消音器以降低排气噪音，满足环保和职业健康要求。
11. 特种工况配置
耐腐蚀型：过流部件采用不锈钢 316L、双相不锈钢等材料，适用于化工流程、海水淡化、酸碱介质输送。
高温型：阀体材质升级为铸钢/碳钢，密封件升级为耐高温材料（石墨+不锈钢），适用温度最高可达 350℃。适用于高温导热油、高压蒸汽系统等高温介质工况。
低温型：过流部件采用不锈钢 316L，密封件采用耐低温氟橡胶，适用温度可达-40℃，适用于北方寒冷地区的供水系统。
卫生级型：适用于食品、饮料、制药等卫生要求严格的行业。阀体材质采用 316L 不锈钢，内表面镜面抛光，无死角、易清洗，密封材料符合 FDA 认证标准。
抗硫/酸性环境型：阀门材料及热处理工艺符合 NACE MR0175/ISO 15156 标准要求，适用于含有硫化氢（H₂S）的酸性天然气和油田伴生气系统。
低逸散性设计（ISO 15848-1） ：可选配符合低逸散排放标准的填料系统，阀杆密封处挥发性有机物逸散泄漏量可控制在≤10⁻⁶ mg/s·m，适用于对阀门逸散性排放有严格环保要求的炼化装置。
12. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 高层建筑给水、二次增压供水 | YX741X 隔膜式可调减压稳压阀，DN50-DN600，铸铁/球墨铸铁材质，法兰连接，0-80℃ |
| 城镇供水管网、分区计量 | 200X 减压稳压阀，DN50-DN600，PN10-PN25，法兰连接，水介质 |
| 锅炉蒸汽系统（蒸汽减压稳压） | 先导活塞式蒸汽减压阀（GP-1000 型），DN15-DN100，球墨铸铁阀体，最高温度 220℃，ANSI Class Ⅳ 泄漏 |
| 工业蒸汽管网、换热机组 | ZZYP-16B 自力式蒸汽稳压阀，DN15-DN100，不锈钢材质，自力式，无需外部能源 |
| 工业锅炉给水系统 | Y410/Y416 活塞式减压稳压阀，法兰连接，铸钢阀体，耐高温密封 |
| 化工装置工艺压力控制 | 不锈钢 316L 材质稳压阀，耐腐蚀密封，防爆型电动执行器 |
| 消防给水系统分区减压 | YX741X 可调式减压稳压阀，DN50-DN400，铸钢/球墨铸铁材质，PN16-PN25 |
| 天然气输配、燃气调压站 | 防爆型自力式稳压阀，不锈钢材质，阀前式/阀后式可选，ATEX/IECEx 防爆认证 |
| 中央空调循环水系统 | YX741X 减压稳压阀，DN50-DN300，球墨铸铁材质，PTFE 密封，低阻力 |
| 食品饮料、制药工艺用水 | 304/316L 不锈钢卫生级稳压阀，内表面镜面抛光，符合 FDA/GMP 规范 |
13. 安装与使用注意事项
为了操作和维护方便，稳压阀一般直立安装在水平管道上。
14. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号及结构类型（YX741X/200X/ZZYP/Y410 等）
阀体结构要求（弹簧薄膜式/活塞式/膜片式/自力式/先导式）
公称通径（DN / NPS）
公称压力（PN / Class）
适用介质名称及介质状态（水/蒸汽/油品/空气/天然气/氧气等）
工作温度（最高工作温度、最低工作温度）
工作压力（进口最高压力、出口设定压力、设计压差）
减压比要求（最大进口压力与最小出口压力的比值）
阀体材质及阀内件材质要求（铸铁/球墨铸铁/铸钢/不锈钢 304/316L/黄铜/青铜等）
密封材质要求（NBR/EPDM/FKM/PTFE 等）
导阀类型（标配/远程控制/隔离型）
法兰密封面型式及法兰标准（RF 凸面，GB/JB/HG/ASME/DIN 等）
驱动方式（自力式/手动/气动/电动）
电动执行器电源电压及控制信号类型（如需电动：AC380V/AC220V/DC24V；开关型/调节型；4-20mA/开关量）
防爆区域要求（如需防爆，须明确防爆等级 Exd Ⅱ BT4/Exd Ⅱ CT4 及认证标准 CNEX/ATEX/IECEx）
特殊工况要求（高温型、耐强腐蚀、卫生级、低温型、抗硫型等）
附件及特殊功能配置（压力表/过滤器/膨胀水箱/自清洁滤网/消音器/限位开关/定位器/电磁阀/手轮机构等）
以上配置可根据具体压力控制工况要求及系统自动化控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
