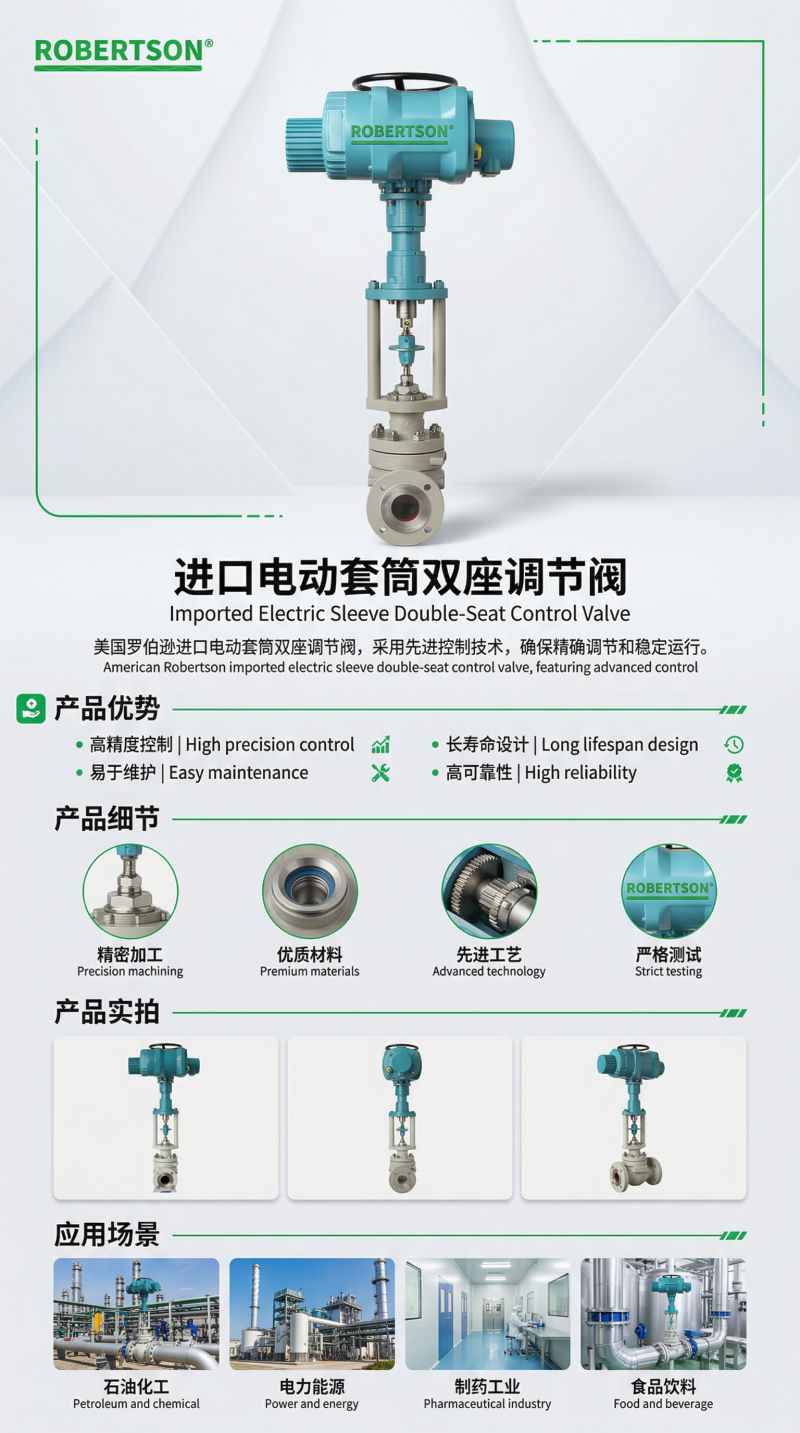

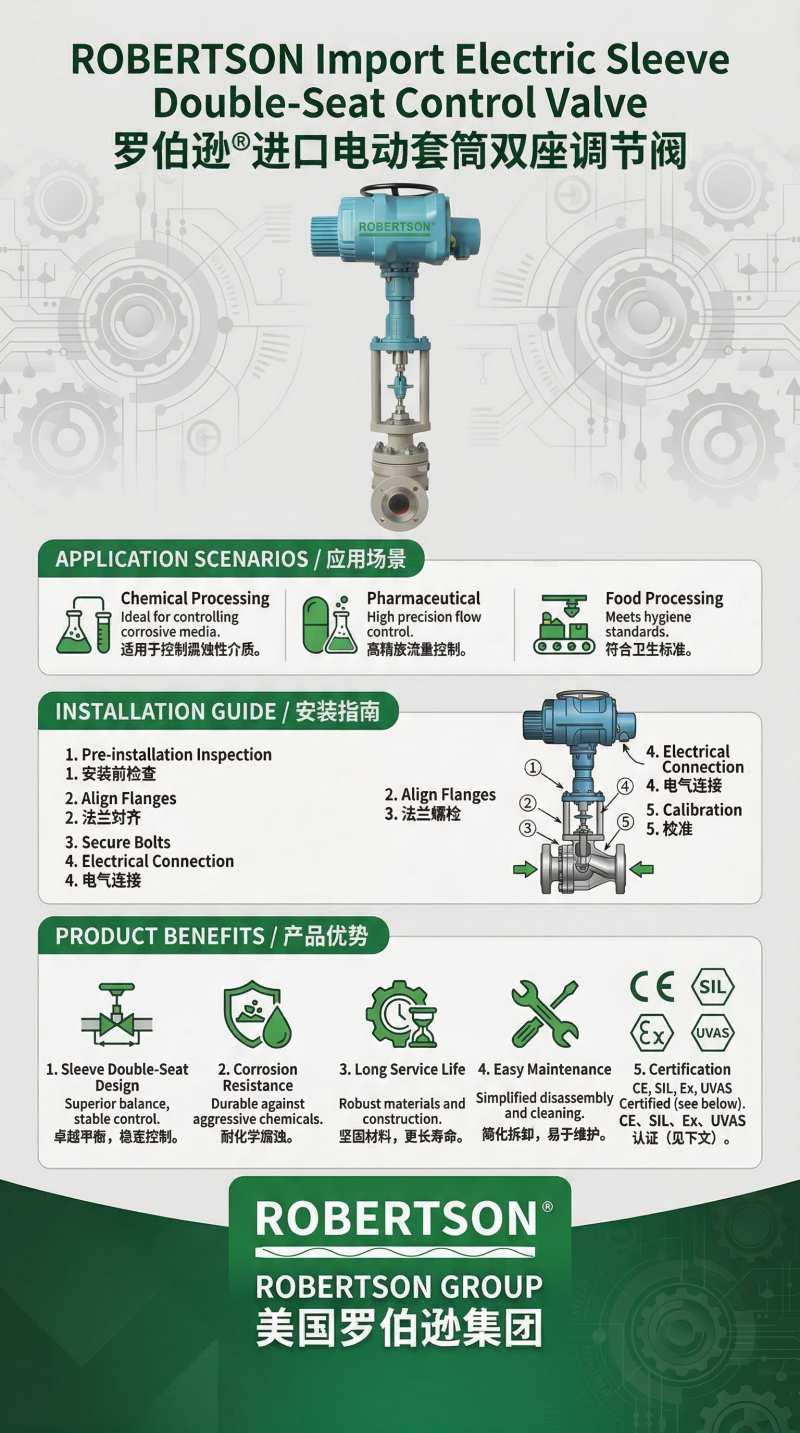

美国罗伯逊ROBERTSON进口电动套筒双座调节阀，是工业自动化控制系统中的核心执行单元，专为高温高压、大口径及高差压流体管路系统设计的高性能调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油化工、电力能源、冶金钢铁、煤化工、供热供气及轻工纺织等行业提供高精度、高可靠、低噪音的流体自动调节解决方案。 电动套筒调节阀常指双密封套筒阀，采用套筒导向与压力平衡式阀芯结构，具有允许压差大、稳定性好、流通能力大、可调范围广等特点。本产品由高性能直行程电动执行机构与高品质套筒双座调节阀体组合而成。电动执行机构为电子式一体化结构，内含伺服放大器，无须另配伺服放大器，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等工艺参数的连续自动调节。产品广泛应用于电力、冶金、石油、化工、轻工、食品等工业部门的自动控制系统中，是生产过程自动调节系统中的一个重要环节。 产品公称通径覆盖DN20至DN400，公称压力涵盖PN1.6MPa至10.0MPa（Class150至Class600），适用温度范围覆盖-196℃至+600℃，全面满足从常温到高温、从低压到高压的各等级工况需求。阀体材质涵盖铸钢WCB、不锈钢304/316/316L、铬钼钢WC6/WC9等多种材料，密封面可堆焊司太立（Stellite）钴基硬质合金，流量特性提供等百分比和线性两种选择，可调范围达30:1至50:1，广泛应用于各类工业过程控制及能源管理系统中。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 套筒导向平衡式阀芯结构，允许压差大
阀芯采用套筒导向，导向面大，稳定性好。压力平衡式阀芯可有效消除介质对阀芯产生的不平衡力，允许压差显著大于传统单座调节阀。较小的不平衡力允许选用推力更小的执行机构，降低了设备投资和运行能耗。例如DN100的双座调节阀允许压差可达280kPa。
2. 流通能力大，可调范围广
套筒调节阀采用低流阻、高容量的阀体和套筒设计，具有流量大、调节范围大的优点。S形流体通道可将压力损失降低到最小，且设有稳定装置，可调节套筒周围的湍流，具有流通能力大、可调范围广、高精度流量特性。额定流量系数Kv值覆盖面广，可调比可达30:1至50:1。
3. 高稳定性与低噪音
平衡式阀塞结构动态稳定性好，有效消除机构振动噪声，提高使用寿命。套筒多孔式设计可降低噪音等级，提高防空化和防闪蒸性能，并消除阻塞流，特别适用于高压差、高噪音工况。
4. 多种流量特性，适配不同调节需求
阀芯可根据调节系统的要求选配不同的流量特性：
等百分比流量特性（对数特性）：单位行程变化所引起的流量变化与该点的流量成正比。小开度时流量变化小、调节平稳；大开度时流量变化大、调节灵敏。适用于负荷变化较大的场合，是应用最广泛的特性。
线性流量特性：单位行程变化所引起的流量变化是常数，即流量与行程成线性关系。适用于负荷变化较小的场合或调节系统本身具有非线性补偿能力时。
5. 电动智能控制，实现远程自动化管理
配套一体化智能电动执行机构，内含饲服功能，有输入信号及电源即可控制运转，无须另配伺服放大器。支持4-20mA、0-10V、1-5V·DC等多种标准模拟量信号输入，可实现阀门开度连续精确调节。控制精度高，基本误差≤±1%，回差≤1%，死区≤1%。智能型执行器支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口，无缝集成DCS/PLC系统。
6. 宽泛的温压适用范围
产品公称通径覆盖DN20～DN400，公称压力覆盖PN1.6MPa～10.0MPa（Class150～Class600），适用温度范围覆盖-196℃至+600℃，全面满足从超低温到超高温、从低压到高压的各等级工况需求。阀体材质覆盖铸铁、铸钢WCB、不锈钢304/316/316L、铬钼钢WC6/WC9等多种材料，密封面可根据介质特性选配铁基合金堆焊或司太立钴基硬质合金堆焊。
7. 双座双导向结构，适应含颗粒介质
双座双导向式结构，阀芯在位移过程中稳定可靠。阀体内有两个阀座和两个柱塞形阀芯，流体介质通过上下阀芯阀座流出，具有流量大、允许压差大、不平衡力小的特点，适用于不是很清洁的介质和泄漏量要求不严格的场合。
8. 金属硬密封，适用温度范围宽
因为是双座结构两个密封面都是金属密封，因此使用的温度范围更宽一些。金属硬密封适用温度可达450℃以上，特殊材质可达600℃。
9. 防爆配置齐全，危险区域安全保障
阀门可配置隔爆型电动执行机构，防爆标志ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物），可选ExdⅡCT6（最高防爆等级），防护等级IP65/IP67。防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，符合GB 3836及ATEX防爆认证要求，广泛适用于石油、化工、天然气等爆炸性危险场所。
10. 断信号保护与手动操作功能
可设定控制信号丢失时的阀门保护状态——全开、全关或保持原位，防止因信号中断造成工艺失控。执行器标配手轮操作装置，断电或故障时可应急手动操作，离合器自动复位。
11. 严格的国际标准规范认证
产品严格遵循GB/T 4213、GB/T 17213（IEC 60534）、ASME B16.34及JB/T 3595等国际及国内标准设计、制造与检验。法兰连接尺寸按GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5标准，结构长度按GB/T 12221、ASME B16.10标准，试验与检验按API 598、GB/T 13927、JB/T 9092标准执行，调节阀性能试验按GB/T 4213、ISA 75.01等标准执行。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | ZDLN（电动双座调节阀）/ ZDLM（电动套筒调节阀） |
| 公称通径 | DN20～DN400（3/4英寸～16英寸） |
| 公称压力（国标） | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa |
| 公称压力（美标） | Class150～Class600 |
| 适用温度 | 常温型：-40℃～+230℃；中温型（散热片）：+230℃～+450℃；高温型：≤+600℃ |
| 适用温度（低温型） | -100℃～-196℃（加长阀盖） |
| 阀体材质 | 铸钢WCB/WCC、不锈钢304/316/316L/CF8/CF8M、铬钼钢WC6/WC9、双相不锈钢2205、哈氏合金 |
| 阀芯材质 | 不锈钢304/316/316L/17-4PH，平衡式阀塞结构 |
| 阀座材质 | 不锈钢304/316/316L，密封面堆焊司太立硬质合金 |
| 套筒材质 | 不锈钢304/316/316L，多孔式/窗口式节流 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料（含不锈钢丝增强型） |
| 流量特性 | 等百分比（对数特性）、线性 |
| 可调范围 | 30:1～50:1 |
| 泄漏等级 | 双座阀：ANSIⅢ级（≤0.1%×额定Kv）；套筒阀：ANSIⅣ级（≤0.01%×额定Kv） |
| 连接方式 | 法兰连接（RF/FF） |
| 法兰连接标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 结构长度标准 | GB/T 12221、ASME B16.10、IEC 60534 |
| 设计制造标准 | GB/T 4213、GB/T 17213（IEC 60534）、ASME B16.34、JB/T 3595 |
| 试验与检验标准 | GB/T 4213、API 598、GB/T 13927、JB/T 9092 |
| 适用介质 | 水、蒸汽、油品、气体、酸类、碱类、含颗粒介质等 |
| 适用行业 | 石油化工、电力能源、冶金钢铁、煤化工、集中供热、轻工纺织、食品制药等 |
| 公称通径（mm） | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| 额定Kv值 | 10 | 25 | 40 | 63 | 100 | 155 | 370 | 580 | 900 | 1300 |
注：以上Kv值为通用参考，具体值请以产品铭牌及技术选型手册为准。
| 参数项 | PSL系列 | 3610L/3810L系列 | DKZ系列 | 智能型系列 |
|---|---|---|---|---|
| 电源电压 | AC220V 50Hz | AC220V 50Hz | AC220V/380V 50Hz | AC220V/380V 50Hz |
| 输入信号 | 4-20mA DC / 1-5V·DC | 4-20mA DC | 4-20mA DC / 0-10V DC | 4-20mA DC / 0-10V DC |
| 输出信号 | 4-20mA·DC模拟量输出 | 4-20mA·DC模拟量输出 | 4-20mA·DC模拟量输出 | 4-20mA·DC模拟量输出 |
| 基本误差 | ≤±1.0% | ≤±2.5% | ≤±1.0% | ≤±1.0% |
| 回差 | ≤1.0% | ≤2.0% | ≤1.0% | ≤1.0% |
| 死区 | ≤1%（可调） | ≤1%（可调） | ≤1%（可调） | ≤0.5%（可调） |
| 输出推力 | 800N～10000N | 800N～16000N | 4000N～16000N | 800N～25000N |
| 行程范围 | 16mm、25mm、40mm、60mm、100mm | 16mm、25mm、40mm、60mm | 25mm、30mm、50mm、60mm、100mm | 16mm～100mm |
| 断信号保护 | 可设定全开、全关或保持原位 | 可设定全开、全关或保持原位 | 可设定全开、全关或保持原位 | 可设定全开、全关或保持原位 |
| 执行器保护 | 过热保护、过载保护、缺相保护、堵转保护 | 过热保护、过载保护、缺相保护、堵转保护 | 过热保护、过载保护、缺相保护、堵转保护 | 过热保护、过载保护、缺相保护、堵转保护 |
| 手动操作 | 标配手轮/手柄 | 标配手轮/手柄 | 标配手轮 | 标配手轮 |
| 防护等级 | IP67 | IP55 | IP54 | IP65/IP67 |
| 环境温度 | -25℃～+70℃ | -25℃～+70℃ | -20℃～+60℃ | -25℃～+70℃ |
| 环境湿度 | ≤95%（+25℃时） | ≤95%（+25℃时） | ≤95%（+25℃时） | ≤95%（+25℃时） |
| 防爆等级 | 普通型 / ExdⅡBT4 | 普通型 / ExdⅡBT4 | 普通型 | 普通型 / ExdⅡBT4 / ExdⅡCT6 |
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。
根据介质腐蚀性等级及工况要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 铸钢 | WCB / WCC | -29℃～425℃ | 性价比最高，应用最广泛，适用于水、蒸汽、油品等常规介质 |
| 铬钼合金钢 | WC6 | -29℃～540℃ | 1.25Cr-0.5Mo，耐高温性能优异，适用于高温蒸汽管路 |
| 铬钼合金钢 | WC9 | -29℃～570℃ | 2.25Cr-1Mo，耐高温性能更优，适用于超临界及以上高温工况 |
| 锻钢 | A105 / A182 F11 / F22 | -29℃～570℃ | 锻造阀体，组织致密，适用于小口径及高压工况 |
| 奥氏体不锈钢 | 304 / 304L / CF8 | -196℃～540℃ | 耐腐蚀性能优异，适用于腐蚀性介质及食品医药行业 |
| 奥氏体不锈钢 | 316 / 316L / CF8M | -196℃～540℃ | 含钼，耐氯离子腐蚀性能更优，适用于海洋环境及化工工况 |
| 双相不锈钢 | 2205 / 2507 | -40℃～300℃ | 高强度、耐氯离子腐蚀，适用于海洋工程及酸性介质工况 |
| 低温钢 | LCB / LF2 | -46℃～+80℃ | 适用于LNG、LPG等低温介质储运及寒冷地区工况 |
| 特殊合金 | 哈氏合金 / 蒙乃尔 / Inconel | 按合金规格 | 适用于极端腐蚀性介质 |
根据工况要求及调节精度，可选择以下阀内件结构：
| 结构类型 | 代号 | 适用工况 | 特性说明 |
|---|---|---|---|
| 平衡式套筒阀塞 | ZDLM | 高压差、大口径、噪音要求高 | 套筒导向，平衡式结构，稳定性好，噪音低，允许压差大 |
| 双座柱塞式阀芯 | ZDLN | 压差较大、泄漏要求不严、含颗粒介质 | 流量大，允许压差大，不平衡力小，适用于不是很清洁的介质 |
| 多孔式套筒阀笼 | — | 高压差、抗汽蚀、降噪音 | 通过多孔节流降低气蚀和噪音，减少冲蚀破坏 |
| 迷宫盘片式多级降压内件 | — | 超高压差、高温 | 多个金属圆盘堆叠，Z型曲折流道逐级耗散流体动能，彻底抑制空化 |
根据调节系统的负荷变化情况，可选择以下流量特性：
等百分比流量特性（推荐，应用最广泛） ：单位行程变化所引起的流量变化与该点的流量成正比。小开度时流量变化小、调节平稳，大开度时流量变化大、调节灵敏。适用于负荷变化较大的场合。
线性流量特性：单位行程变化所引起的流量变化是常数，即流量与行程成线性关系。适用于负荷变化较小的场合或调节系统本身具有非线性补偿能力时。
根据介质温度及密封要求，可选择以下阀盖形式：
| 阀盖形式 | 适用温度 | 特性说明 |
|---|---|---|
| 标准型 | -17℃～+230℃ | 常规配置，适用于常温及中温介质 |
| 散热型 | +230℃～+450℃ | 增加散热片，隔绝阀体高温对执行机构的影响 |
| 低温型 | -60℃～-196℃ | 加长阀盖设计，适用LNG、液氮等超低温介质 |
| 波纹管密封型 | -40℃～+350℃ | 金属波纹管替代填料密封，实现绝对零泄漏，适用于剧毒、易燃易爆及贵重介质 |
| 保温夹套型 | — | 外部焊装保温夹套，适用于高粘度、易结晶介质 |
根据介质特性及温度等级要求，可选择以下填料材料：
V型聚四氟乙烯（PTFE）填料：适用于-40℃～+150℃，化学惰性强，摩擦系数低，适用于中低温腐蚀性介质。
柔性石墨填料（高温高压标配） ：适用于-196℃～+600℃，耐高温、耐高压、自润滑性能好，含不锈钢丝增强型可防止挤压变形。
含浸PTFE石棉填料：适用于-40℃～+250℃，密封可靠，耐压性能好。
低泄漏填料：经ISO 15848-2认证，符合逸散性排放标准，适用于环保要求严格的防爆区域。
根据控制需求、现场环境、电源电压及防爆要求，可配置以下电动执行机构：
A. 调节型执行机构（PSL系列——高精度型）
输入4-20mA DC或1-5V·DC标准信号，内置伺服放大器，无需另配；
控制精度最高：基本误差≤±1.0%，回差≤1.0%，死区≤1%；
输出推力：800N～10000N，行程16mm～100mm，防护等级IP67；
适用于对调节精度要求高的自动化工艺管线。
B. 电子式执行机构（3610L/3810L系列——标准经济型）
输入4-20mA DC标准信号，基本误差≤±2.5%，回差≤2.0%；
输出推力：800N～16000N，行程16mm～100mm；
结构紧凑，经济实用，适用于常规工业自动化系统。
C. 直行程执行机构（DKZ系列）
输入4-20mA DC或0-10V DC，基本误差≤±1.0%；
输出推力：4000N～16000N，行程25mm～100mm；
适用于大推力、高精度调节的工况。
D. 隔爆型执行机构（ExdⅡBT4 / ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）；
可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）；
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强；
符合GB 3836系列及ATEX防爆认证要求，防护等级IP65/IP67；
适用于石油、化工、天然气等爆炸性危险场所。
E. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体；
全中文或英文液晶显示屏，菜单式操作；
现场操作采用磁控开关和红外遥控双模式；
无须电池，具有停电自动记忆功能；
力矩曲线记录和阀门诊断功能，可监测阀门运行状态并进行预测性维护；
支持Modbus RTU（RS485）、Profibus、HART、CAN等现场总线通讯接口。
直行程电动执行机构适用于套筒双座调节阀等多行程驱动的阀门类型。选型时应重点关注：
| 参数 | 选项 |
|---|---|
| 执行器系列 | PSL系列 / 3610L/3810L系列 / DKZ系列 / 智能型执行器 |
| 输出推力 | 800N～25000N（根据阀门口径及压差选配） |
| 选型安全系数 | 执行器输出推力需比阀门最大启闭推力大1.2-1.5倍 |
| 行程范围 | 16mm、25mm、40mm、60mm、100mm |
| 电源电压 | AC220V 50Hz（标配）/ AC380V 50Hz / DC24V |
| 防护等级 | IP55（标配）/ IP65 / IP67 / IP68（可定制） |
| 环境温度 | 普通型：-25℃～+70℃；特殊订货：-40℃～+80℃ |
| 防爆等级 | ExdⅡBT4 / ExdⅡCT6 / ExdⅡCT4 |
| 控制方式 | 调节型（4-20mA闭环）/ 开关型（ON-OFF） |
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
AC110V 50Hz（可选，北美及日本出口机型）
DC24V（直流，可选）
附件选项
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度（调节型执行机构配套）
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：用于位置测量和比例控制
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
远程通讯模块：支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯协议
防爆接线盒/防爆电缆接头：防爆环境专用
加热除湿器：在潮湿环境干燥执行器内元件，防止因湿度导致内部电气元件失效
高温隔热支架：介质温度超过200℃的高温工况保护执行器电子元器件
| 防爆等级 | 适用区域 | 适用气体 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 Gb | Zone 1、Zone 2 | ⅡA、ⅡB级T1～T4组爆炸性气体混合物 | GB 3836、ATEX | 石油、天然气、煤化工等常规防爆区域的调节阀 |
| ExdⅡCT4 Gb | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1～T4组 | GB 3836、ATEX | 加氢装置、氢气系统等更高防爆要求场所 |
| ExdⅡCT6 Gb | Zone 1、Zone 2 | ⅡC级T1～T6组（最高防爆等级） | GB 3836、ATEX | 制氢站、LNG加注站等最高防爆要求场所 |
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B/C-爆炸级别，表示爆炸性气体的传爆能力；T4/T6-温度级别，表示允许执行机构最高表面温度（T4：≤135℃，T6：≤85℃）。
波纹管密封结构（选配） ：采用金属波纹管替代填料密封，实现绝对零泄漏密封，适用于剧毒、易燃易爆及贵重介质工况。双重密封设计（波纹管主密封+填料保护密封）确保运行安全。
保温夹套配置（选配） ：阀体外部焊装金属保温夹套，可通入蒸汽或导热油，防止高粘度、易结晶介质在输送过程中凝固。
低泄漏填料（LDAR，选配） ：经ISO 15848-2认证，符合逸散性排放标准，适用于环保要求严格的防爆区域。
注脂阀/紧急密封结构（选配） ：在阀座和阀杆部位加装注脂阀接口，紧急情况下可通过注入密封脂实现临时密封。
散热片型阀盖（高温工况推荐） ：工作温度超过230℃时选配散热型阀盖，通过散热片结构有效隔离阀体高温对电动执行机构的影响。
笼式节流阀内件：适用于高压差、高压降工况，通过多孔套筒节流降低气蚀和噪音，显著提高调节阀使用寿命，特别适合要求苛刻的工况。
安全锁闭装置：阀门上装有锁闭装置，防止未经授权的人员随意开关阀门。
铭牌定制：根据用户要求定制产品铭牌及标识（材质、品牌、参数、出厂编号、防爆标志）。
