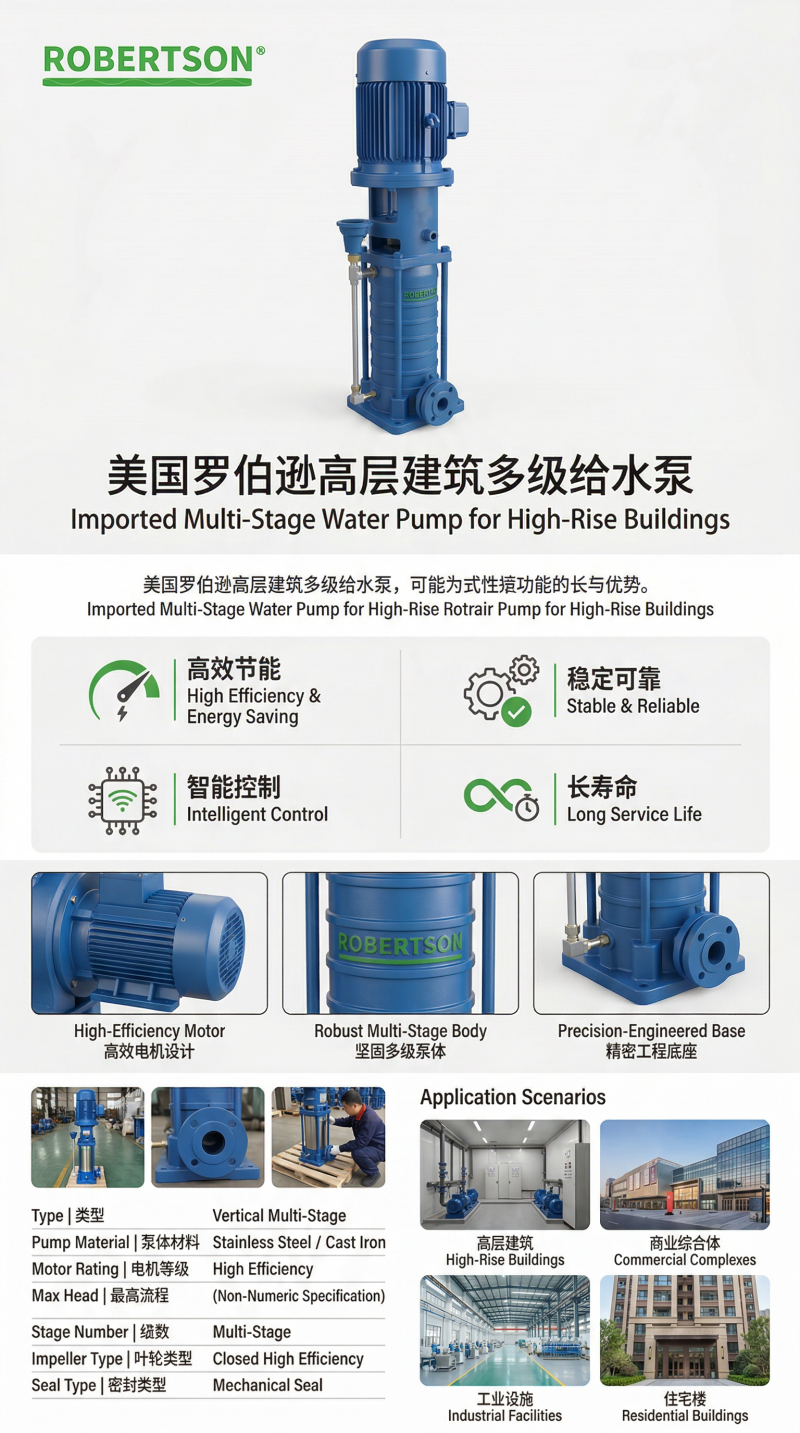

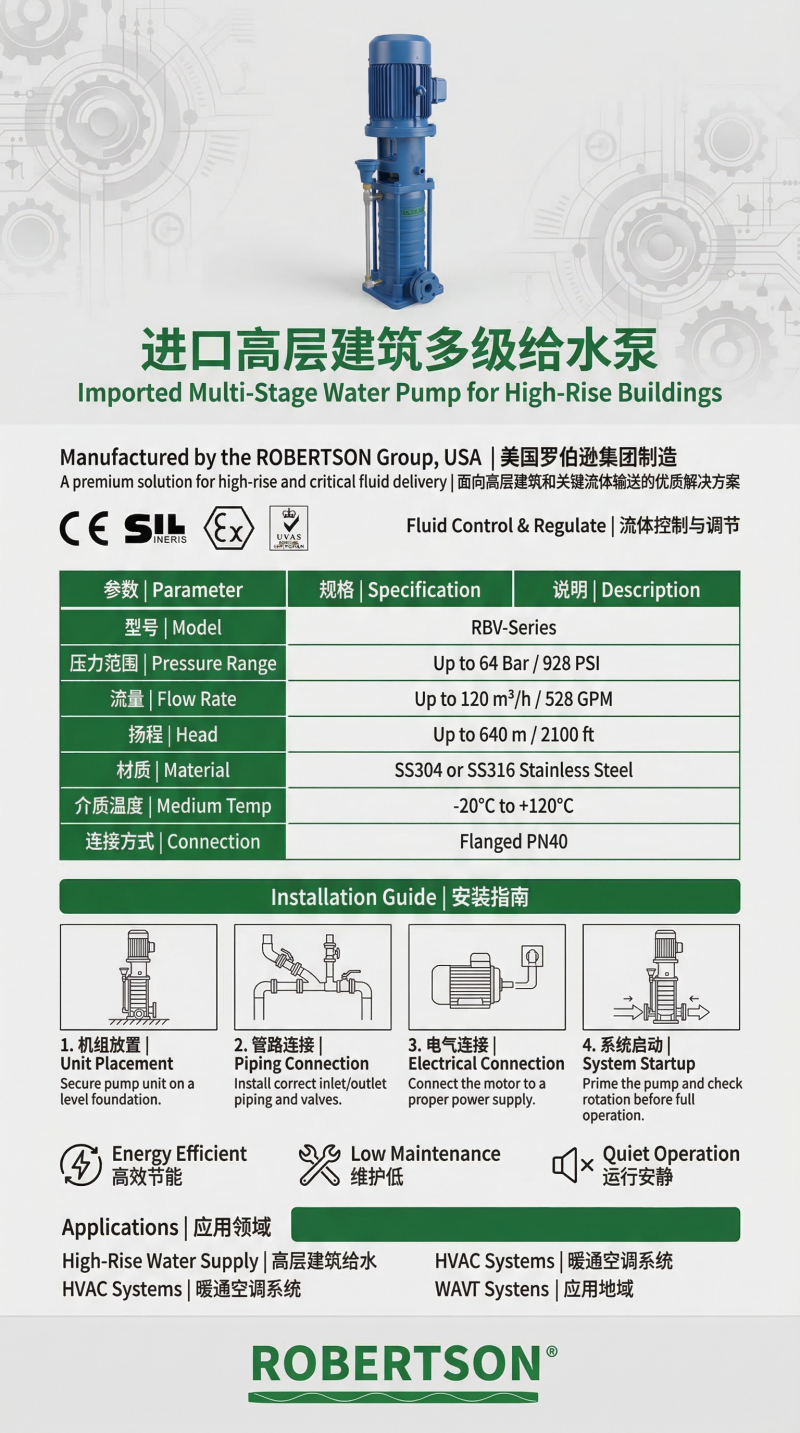

美国罗伯逊ROBERTSON进口高层建筑多级给水泵，是一款专为高层建筑、住宅小区及工业厂房等需要高扬程、恒压供水场景设计的高效立式多级离心泵。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为城市建筑给排水、消防增压、空调循环、锅炉给水及工业供水系统提供安全、节能、可靠的流体输送解决方案。 罗伯逊ROBERTSON高层建筑多级给水泵采用立式、单吸、多级分段式结构设计，吸入口位于泵体下部，排出口位于泵体上部，进出口均呈水平方向，可像阀门一样方便地安装于管道系统中。泵体通过爪型联轴器与电机直联，无需额外中间传动装置，结构紧凑、效率高、运行平稳。产品广泛适用于高层建筑生活供水、消防恒压供水、自动喷淋系统、采暖空调循环、厂矿企业给排水、低压锅炉给水以及远距离送水等多种场合，是楼宇二次供水系统实现变频恒压控制的核心设备。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务。该公司承袭美国百年工业基因，专注于美国进口水泵、进口阀门、进口鼓风机及进口污水处理设备的销售与技术服务，广泛服务于市政、水务、环保、能源、化工、制造等多个关键行业。
1. 立式多级分段结构，紧凑省地
采用立式、单吸、多级分段式结构设计，泵体呈直立式安装，占地面积仅为传统卧式泵的1/3～1/2。结构紧凑、底脚稳固、噪音低，特别适合安装在空间有限的地下泵房、管道井或泵站之中。
2. 多级叶轮串接，实现超高扬程
泵体内部多个叶轮与导叶逐级串接，液体每经过一级叶轮，压力便增加一次，通过多级叠加获得远超单级离心泵的超高扬程。单台泵扬程最高可达240米，为30层以上超高层建筑提供可靠的主供水扬程能力。
3. 高效水力模型，性能优越
采用了国家推荐使用的高效节能水力模型，具有效率高、性能范围宽广、运行平稳的特点。DL型多级泵采用了高效节能产品IS型泵的水力模型，确保在宽广的流量和扬程范围内均能保持高效率运行，节能效果显著。
4. 智能变频恒压控制，精准高效节能
该泵与变频器、压力传感器及PID控制器配合使用，可实现管网压力的闭环自动调节。随着用水量变化，变频器实时调节电机转速，使水压恒定于设定值，避免因频繁启停造成的机械冲击和水压波动。恒压控制精度可达±0.01MPa，综合节能效果显著，适用于采用变频控制的楼宇二次增压系统，是实现“按需供水”的理想节能设备。
5. 多重密封与高耐磨材质，寿命长
采用优质机械密封，配合高耐磨密封环，耐磨损、无泄漏、使用寿命长，故障率低。密封材料可依据输送介质温度选配，标准型适用于80℃以下清水，DLR高温型可达120℃。泵轴和叶轮均采用不锈钢材质，具备良好的耐腐蚀和抗磨损性能，经久耐用。
6. 进出口多方向可调，管路适配灵活
泵的进出口可根据现场管路走向，灵活布置为0°、90°、180°、270°等不同方向，接管方便。泵的进口与出口位于同一中心线上，可像阀门一样直接安装于管路中，无需额外弯头和支架，极大简化管道布置与安装调试。
7. 多出口配置，单泵多区供水
同一台泵可根据需要在泵体不同位置设置多级出口（2个及以上出口），分别连接低区、中区、高区供水管道，实现单泵对多个不同高度的用水区域直接供水，大幅简化泵组配置并节省设备成本。
8. 多泵并联运行，负载均衡
多台泵可并联运行，根据用水量大小自动调节投入运行台数，各泵轮值启停，均衡磨损。在高峰用水时多台泵同时运行确保供水量，在低谷用水时单台泵运行或轮换运行，避免“大马拉小车”的能源浪费。
9. 静音低噪设计，环境友好
采用低转速电机（n=1450r/min）和高精度动平衡叶轮，泵体结构紧凑、底脚稳固，运行噪音低，振动小。特别适用于对噪音有严格要求的住宅区、医院、酒店等环境。
10. 防爆型配置，危险环境安全保障
可选配隔爆型防爆电机（ExdⅡBT4/ExdⅡCT4）及防爆型控制柜，适用于Zone 1及Zone 2爆炸性气体环境，如石油化工装置、天然气调压站等有防爆要求的工业供水系统。
11. 多种材质与派生系列，全面覆盖
产品提供铸铁、不锈钢304、不锈钢316L等多种材质配置，并派生出DL（常温清水型）、DLR（高温热水型，介质温度≤120℃）、LG型（标准型，流量3～50m³/h，扬程20～150m）、GDL/GDLF型（不锈钢立式多级管道泵，输送轻度腐蚀性液体）等多种系列，全面覆盖高层建筑给排水、消防供水、空调循环、锅炉给水、工业液体输送等各类工况。
12. 便拆式维护设计，降低停机损失
采用直联后拉式结构，检修时无需拆卸管路即可取出转子部件进行维修保养，大幅缩短维护停机时间。对于30层以上的高层建筑，当泵组出现密封泄漏或叶轮磨损时，便拆结构可迅速维修，无需拆卸沉重的电机和进出水管。
| 参数项 | LG型 | DL型 | GDL型 |
|---|---|---|---|
| 公称流量范围 | 3.0～50 m³/h | 2～504 m³/h | 2～200 m³/h |
| 公称扬程范围 | 20～150 m | 23～240 m | 23～200 m |
| 电机功率范围 | 0.75～30 kW | 1.5～450 kW | 1.5～220 kW |
| 转速 | 2900 r/min（标配）/ 1450 r/min（低噪音型） | 1480 r/min（低转速） | 2900 r/min |
| 进口口径 | φ25～φ80 mm | φ40～φ200 mm | φ25～φ80 mm |
| 适用介质温度 | 0～+80℃ | ≤80℃（DL）/ ≤120℃（DLR） | ≤80℃ |
| 最高工作压力 | ≤1.2～2.4 MPa | ≤2.4 MPa | ≤2.5 MPa |
| 静压试验压力 | ≤3.6 MPa | — | — |
| 泵体材质 | 铸铁 / 不锈钢 | 铸铁 / 不锈钢 | 不锈钢304/316L |
| 叶轮材质 | 铸铁 / 不锈钢2Cr13 | 不锈钢2Cr13 / 铸钢 | 不锈钢 |
| 泵轴材质 | 不锈钢2Cr13 | 不锈钢2Cr13 | 不锈钢 |
| 连接方式 | 法兰连接 | 法兰连接 | 法兰连接 |
| 安装形式 | 立式（直联） | 立式（直联） | 立式（管道式） |
| 适用行业 | 高层建筑供水、消防系统、采暖空调、厂矿给排水、锅炉给水、远距离送水 |
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
LG型高层建筑多级给水泵性能参数
| 型号 | 流量（m³/h） | 扬程（m） | 电机功率（kW） | 转速（r/min） | 口径（mm） |
|---|---|---|---|---|---|
| LG 3-5 | 3.0 | 20 | 0.75 | 2900 | φ25 |
| LG 6-5 | 6.0 | 25 | 1.1 | 2900 | φ32 |
| LG 6-6 | 6.0 | 30 | 1.5 | 2900 | φ32 |
| LG 8-8 | 8.0 | 40 | 2.2 | 2900 | φ40 |
| LG 12-10 | 12.0 | 50 | 3.0 | 2900 | φ50 |
| LG 18-12 | 18.0 | 60 | 5.5 | 2900 | φ50 |
| LG 20-15 | 20.0 | 75 | 7.5 | 2900 | φ65 |
| LG 25-18 | 25.0 | 90 | 11.0 | 2900 | φ65 |
| LG 30-20 | 30.0 | 100 | 15.0 | 2900 | φ80 |
| LG 40-25 | 40.0 | 125 | 22.0 | 2900 | φ80 |
| LG 50-30 | 50.0 | 150 | 30.0 | 2900 | φ80 |
注：以上为LG型参考参数，DL型、GDL型等其他系列的具体性能参数请以产品铭牌及技术选型手册为准。
DL型立式多级离心泵性能参数
| 型号 | 流量（m³/h） | 扬程（m） | 电机功率（kW） | 转速（r/min） | 口径（mm） |
|---|---|---|---|---|---|
| 50DL-1 | 4.2 | 24 | 1.5 | 1480 | φ50 |
| 50DL-2 | 4.2 | 48 | 3.0 | 1480 | φ50 |
| 65DL-2 | 12.5 | 48 | 5.5 | 1480 | φ65 |
| 80DL-2 | 28.8 | 48 | 7.5 | 1480 | φ80 |
| 100DL-2 | 50.4 | 48 | 11.0 | 1480 | φ100 |
| 150DL-3 | 100.8 | 72 | 30.0 | 1480 | φ150 |
| 200DL-4 | 201.6 | 96 | 55.0 | 1480 | φ200 |
注：以上为DL型参考参数，具体级数可根据扬程需求配置。
根据介质腐蚀性等级及洁净度要求，可选择以下材质配置：
| 材质 | 代号 | 适用工况 | 特性说明 |
|---|---|---|---|
| 铸铁（标配） | HT250 | 清水、生活用水、消防用水 | 经济型配置，机械强度高，适用于大多数楼宇供水系统 |
| 不锈钢304 | CF8 | 弱腐蚀性介质、食品级用水 | 耐腐蚀性能良好，适用于食品、医药、纯水等洁净行业 |
| 不锈钢316L | CF3M | 海水、含氯介质、强腐蚀性液体 | 含钼，耐氯离子腐蚀性能更优，适用于沿海地区及化工工况 |
| 双相不锈钢 | 2205 | 海水、高氯环境、海洋工程 | 高强度、耐氯离子腐蚀、耐应力腐蚀开裂 |
| 铜合金 | 青铜/黄铜 | 饮用水系统 | 耐腐蚀、卫生环保，符合饮用水卫生标准 |
根据介质温度及密封可靠性要求，可选择以下密封配置：
| 密封类型 | 适用温度 | 特性说明 |
|---|---|---|
| 标准机械密封 | ≤80℃ | 标配，采用碳化硅/碳化硅摩擦副，自润滑性能好，适用于常温清水介质 |
| 高温机械密封 | ≤120℃ | 适用于DLR型高温热水循环、锅炉给水工况，密封面采用硬质合金/碳化硅组合 |
| 填料密封 | ≤150℃ | 适用于高温导热油等高温介质，填料可在线调节泄漏量 |
根据控制精度及节能要求，可选择以下驱动方式：
| 驱动方式 | 调速范围 | 控制精度 | 适用场景 |
|---|---|---|---|
| 工频直接启动（标配） | 定速 | — | 常规工况，性价比高 |
| 软启动控制 | — | — | 降低启动电流冲击，减少机械冲击，适用于大功率电机 |
| 变频恒压控制（一拖一） | 20%～100% | ±0.01MPa | 变频器内置PID+压力传感器闭环调节，实现恒压供水，综合节能20%～40% |
| 变频恒压控制（一拖多/轮值） | 20%～100% | ±0.02MPa | PLC控制器+变频器自动管理2-4台泵，主泵变频、辅泵工频，自动轮值切换 |
| 隔爆型防爆电机 | 定速 | — | ExdⅡBT4/ExdⅡCT4，适用于Zone 1、Zone 2爆炸性气体环境 |
根据使用环境、能效要求及防爆等级，可选择以下电机配置：
| 电机类型 | 能效等级 | 防护等级 | 防爆等级 | 适用场景 |
|---|---|---|---|---|
| 标准三相异步电机（标配） | IE3 | IP54/IP55 | 非防爆 | 常规工业环境，性价比高 |
| 高效三相异步电机 | IE4 | IP55 | 非防爆 | 对节能要求较高的常规工况 |
| 隔爆型防爆电机 | IE3/IE4 | IP55/IP65 | ExdⅡBT4 / ExdⅡCT4 | 石油、化工、天然气等Zone 1、Zone 2爆炸性气体环境 |
| 变频专用电机 | IE3/IE4 | IP55 | 非防爆 | 与变频器配套，宽频调速性能优，低频散热性能好 |
| 防爆等级 | 适用区域 | 适用气体 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1～T4组爆炸性气体混合物 | GB 3836、ATEX | 石油炼化、煤化工、天然气输配等常规防爆区域的供水系统 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1～T4组 | GB 3836、ATEX | 氢气系统、乙炔处理站等特殊气体环境 |
防爆配置说明：Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B/C-爆炸级别；T4/T6-温度级别，表示允许电机最高表面温度（T4：≤135℃，T6：≤85℃）。
| 附件名称 | 功能说明 |
|---|---|
| 普通型控制柜 | IP54/IP55防护等级，集成电机启停、过载保护、缺相保护、短路保护等基本功能 |
| 户外型控制柜 | IP55/IP65防护等级，适用于户外安装，防雨防尘 |
| 变频恒压控制柜 | 一体式智能变频控制柜，内置PID闭环控制、压力传感器接口，支持恒压供水、自动轮值切换，综合节能20%～40% |
| 压力罐/稳压罐 | 吸收管道水锤，稳定系统压力，延长水泵启停周期 |
| 压力传感器 | 4-20mA输出，实时监测管网压力，作为PID闭环控制反馈信号 |
| 液位传感器 | 模拟量/开关量输出，实现液位联动控制和防干转保护 |
| 浮球开关 | 实现自动启停控制，防止干运转 |
| 防爆接线盒/防爆电缆接头 | 防爆环境专用，符合GB 3836防爆认证要求 |
| 远程监控模块 | RS485 Modbus RTU / 4G / 以太网通讯，支持手机/电脑端远程监控运行参数（压力、流量、电流、运行时间）及故障报警 |
| 安全锁闭装置 | 控制柜上装有锁闭装置，防止未经授权的人员随意操作设备启停 |
| 铭牌定制 | 根据用户要求定制产品铭牌及标识（材质、品牌、参数、出厂编号） |
| 控制模式 | 控制方式 | 控制精度 | 附加功能 | 适用场景 |
|---|---|---|---|---|
| 单泵恒压控制（一拖一） | 变频器内置PID＋压力传感器 | ±0.01MPa | 低水位保护、防冻、故障报警 | 单台泵独立恒压供水系统 |
| 多泵联控（一拖多） | PLC控制器＋变频器 | ±0.02MPa | 自动管理2-4台泵、轮值切换、多泵联控 | 大中型供水机组（一用一备、两用一备） |
| 总线集成控制 | Modbus RTU（RS485）、Profibus-DP、BACnet | ±0.01MPa | 远程监控、数据采集、联动控制 | 需接入DCS、PLC、BAS系统的场合 |
| 防爆变频控制柜 | 内置PID＋压力传感器 | ±0.01MPa | 防爆外壳（ExdⅡBT4/IP65）＋本安隔离栅 | Zone 1及Zone 2爆炸性气体环境 |
多出口配置（同一泵体） ：对于层数多、分区要求高的超高层建筑，可在同一台泵的不同位置设置2～5个出口，分别连接低区、中区、高区管路，分区独立供水，大幅简化泵组配置并节省设备成本。
多泵并联智能轮值：多台泵并联运行时，控制系统自动轮换启停顺序，均衡各泵磨损，自动投入/退出运行，延长整机寿命，避免“大马拉小车”的能源浪费。自动轮值切换可确保每台泵的运行时间均衡。
低噪音配置（超静音运行） ：采用1450r/min低转速电机、精密动平衡叶轮、弹性隔振橡胶垫，适用于对噪音有严格要求的场所（医院、酒店、住宅楼）。
防干转保护系统：集成液位传感器或压力开关，缺水自动停机保护机械密封，防止泵干运转烧损。
CIP在线清洗配置（卫生级） ：快开卡箍式连接，内腔镜面抛光（Ra≤0.4μm），适用于食品、乳品、制药等高卫生要求行业。
耐低温配置（寒冷地区） ：配备低温专用润滑脂、电加热装置，适用环境温度可低至-40℃，适用于北方高寒地区。
保温夹套配置：泵体外部加装金属保温夹套，可通入蒸汽或导热油，防止低温环境下介质在泵腔内冻结。
安全锁闭装置：控制柜上装有锁闭装置，防止未经授权的人员随意操作设备启停。
