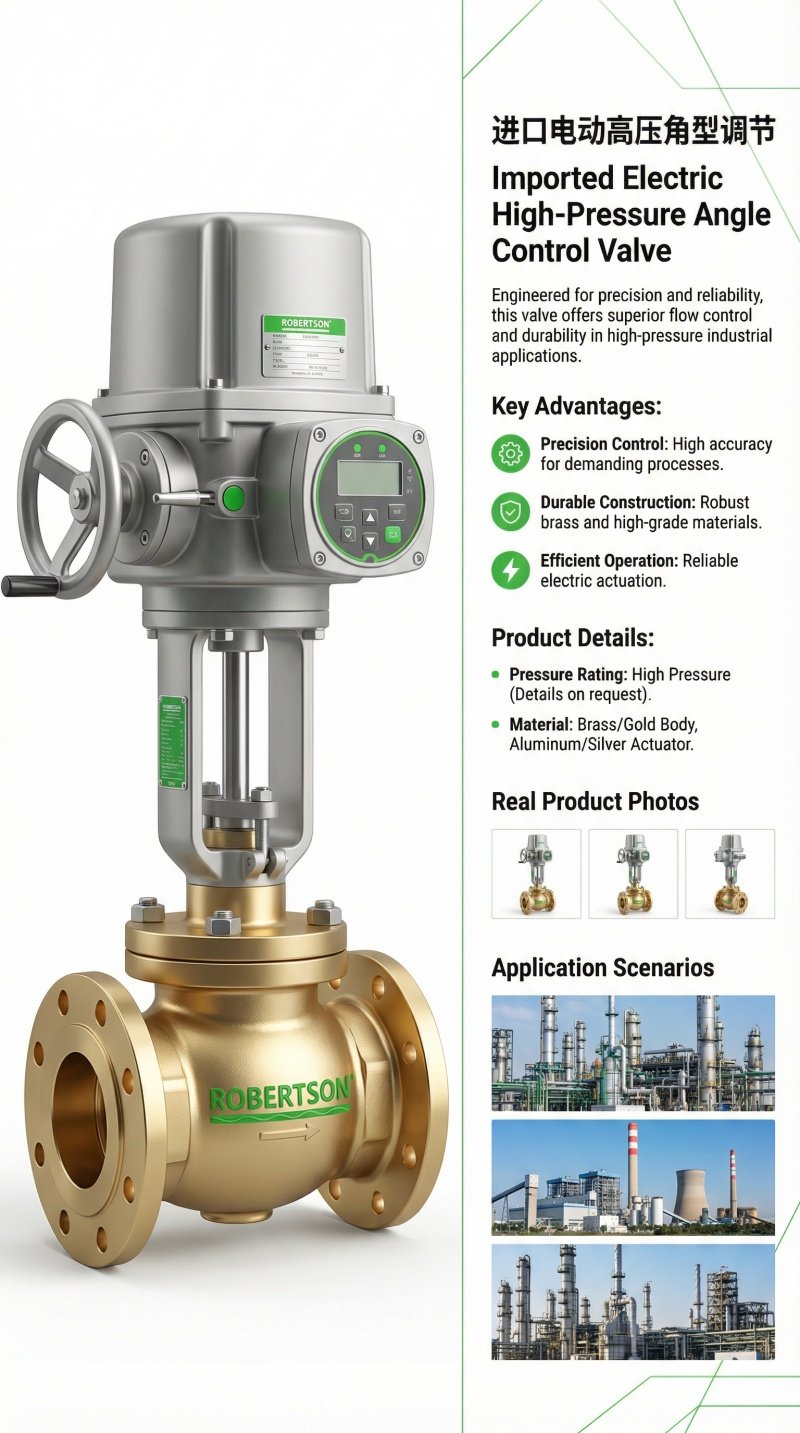

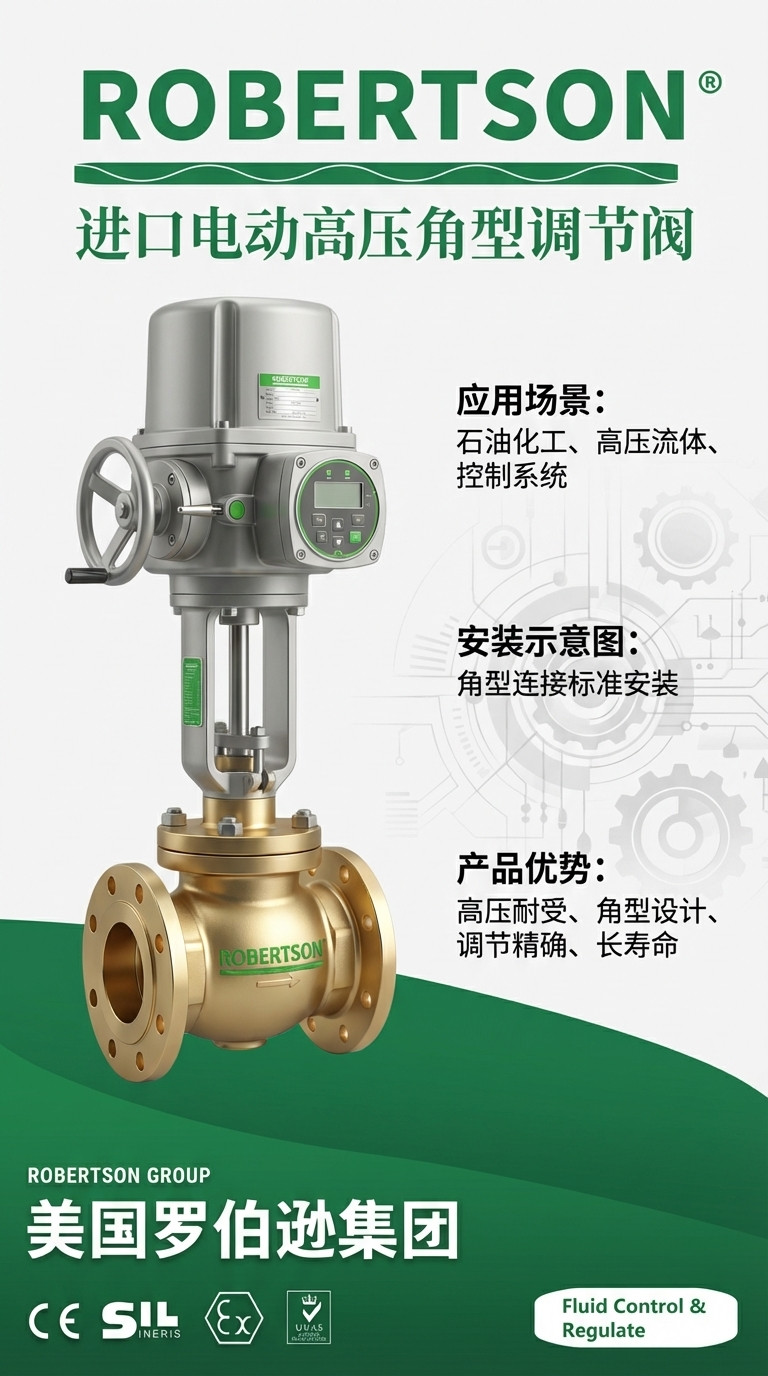

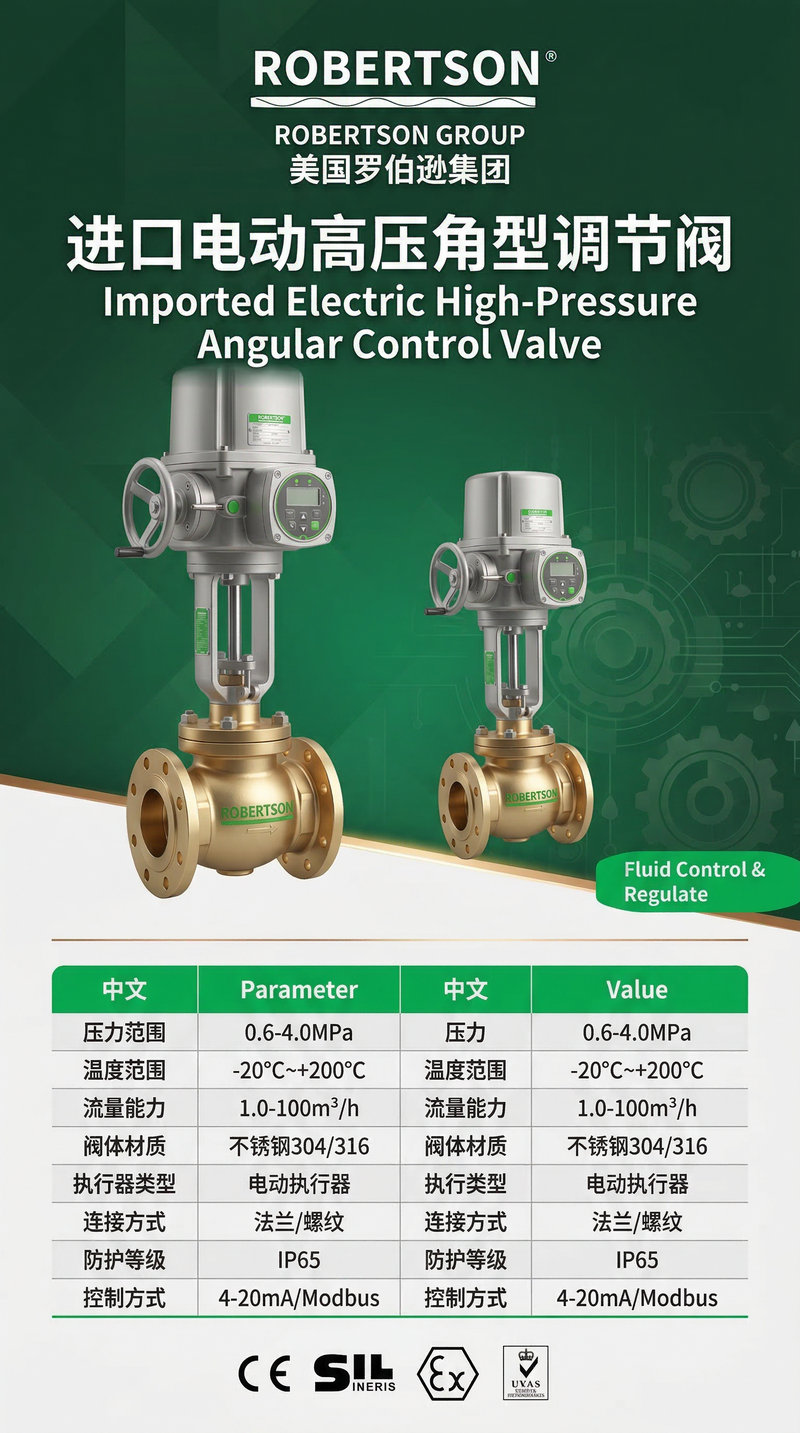

美国罗伯逊ROBERTSON进口电动高压角型调节阀，是一款专为高压、高压差及含悬浮颗粒等严苛流体工况设计的高性能调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油化工、煤化工、电力、冶金、精细化工、医药及环保等行业提供高可靠、高精度的自动化调节解决方案。 角型调节阀阀体为直角形设计，与一般阀门相比转角处无死角，流路简单，阻力小，便于自洁和水洗，能有效避免介质在阀腔内结焦、粘结及堵塞，表现出极佳的自洁性能。为应对传统调节阀在高压或高压差、严重汽蚀及冲刷工况下寿命短、阀杆易断裂的突出问题，ROBERTSON在设计上采用了多级节流形式来分摊压差，大幅减少了气蚀、冲蚀等破坏，显著提升了阀门在严酷工况下的使用寿命。 产品主体结构包括高压角型调节阀体与高性能直行程电子式电动执行机构，采用顶导向设计，具有结构紧凑、流道呈流线型、压降损失小、阀容量大等显著优势。以单项交流220V（或380V）电源为动力，接受0～10V或4～20mA标准直流信号，自动精准地控制调节阀开度，从而达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 产品公称通径覆盖DN15至DN400，压力等级涵盖PN1.6至32.0MPa（Class150至2500LB），阀体材质涵盖铸钢、不锈钢（304/316/316L）、哈氏合金、双相钢等，适用温度范围覆盖-196℃至+560℃。电动执行机构为电子式一体化结构，内含伺服放大器，无须另配即可实现高精度闭环调节。执行机构防护等级IP55/IP67，可选隔爆型防爆等级ExdⅡBT4及ExdⅡCT6，支持Modbus RTU、Profibus、HART等现场总线接口，可无缝集成DCS/PLC工业自动化系统。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
阀体为直角形，流路简单，与一般阀门相比无死角，具有自洁性能，便于清洗。当流体为高粘度、含悬浮物或颗粒状介质（如纸浆、矿浆、聚合物、煤浆等）时，阀门能完美避开拐角堆积和结焦等问题，确保系统长期稳定运行。
针对高压差（如闪蒸、汽蚀）工况，采用多级节流套筒或迷宫式阀笼技术，将总压差分散为多个逐级压力降，显著降低介质流速，消除气蚀破坏。该设计在尿素装置及高压锅炉给水系统中实际使用寿命可比普通高压阀提高2～3倍。
阀芯密封副提供金属对金属硬密封和软密封两大系列：
金属硬密封：密封面及阀内件堆焊司太立（Stellite）钴基硬质合金或采用超音速喷涂（HVOF）碳化钨/碳化铬进行硬化处理，硬度可达HRC70以上，耐高温、耐磨、耐汽蚀，最高适用温度可达+560℃；
软密封：采用PTFE、PPL、PEEK等高性能材料，耐腐蚀性强，可耐受多种酸碱性介质，零泄漏可靠。
阀芯采用套筒导向单座柱塞型结构，阀芯与导向套接触面积大，导向精度高，在高压差下运行平稳，有效克服了传统阀门阀杆断裂和衬套脱落的问题。
电动执行机构为电子式一体化结构，内部集成了伺服放大器和PID反馈板，接受4-20mA、1-5V·DC、0-10V等标准控制信号可直接驱动电机，无须另配伺服放大器。控制精度显著优于传统分立式结构，闭环反馈采用高性能导电塑料电位器或非接触式编码器。调节型执行机构可实现基本误差≤±1%，回差≤1%，死区≤1%，输出4-20mA模拟量阀位反馈信号。
执行机构支持断输入信号、断反馈信号及卡死故障保护功能，可预设控制信号丢失时的阀门保护状态（全开、全关或保持原位），防止工艺失控。集成机械离合式手轮，通电时离合器自动复位，实现手动与电动控制的灵活切换。
根据不同介质温度需求，阀体上阀盖可选用：
标准型：-17℃～+230℃
散热型（带散热片） ：+230℃～+450℃
波纹管密封型：-40℃～+350℃（防零泄漏）
低温型（加长阀盖+隔热板） ：-60℃～-196℃
阀门可搭载隔爆型电动执行机构，防爆标志ExdⅡBT4（常规防爆，适用于Zone 1和Zone 2区域），可选ExdⅡCT4及ExdⅡCT6（最高防爆等级，适用于含氢气、乙炔等ⅡC级气体环境）。防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层，耐腐蚀性强，防护等级IP65/IP67（可定制IP68）。
阀体标配法兰连接标准（FF、RF、RTJ），也可按需提供对焊BW、承插焊SW及螺纹连接（1"以内），满足不同管路的对接需求。支持底进侧出的流向布置，不仅便于管道系统消应力，也能进一步提高调节稳定性。
智能型电动执行机构支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯协议，可方便地与DCS、PLC系统进行数据交换与闭环调节，满足企业智能化管理与远程运维的需要。控制器集成LED数码显示和操作面板，可实现人机对话式的参数设定和故障诊断。
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。
阀门主体技术参数
电动执行机构技术参数
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。
根据介质腐蚀性等级、温度及压力要求，可选择以下阀体材质：
| 材质 | 代号 | 适用工况 |
|---|---|---|
| 铸钢 | WCB / ZG230-450 | 常规高压蒸汽、给水及油品介质 |
| 铬钼合金钢 | WC6 / WC9 | 高温蒸汽管路（≤570℃） |
| 锻钢 | A105 / A182 F11 / F22 | 高压锅炉给水、主蒸汽系统 |
| 低温碳钢 | LCB / LCC | -46℃低温工况 |
| 奥氏体不锈钢 | 304 / CF8 | 耐腐蚀性较好，适用于一般酸碱介质 |
| 奥氏体不锈钢 | 316 / CF8M | 含钼，耐氯离子腐蚀性能更优 |
| 超低碳不锈钢 | 316L / CF3M | 耐晶间腐蚀，适用于强腐蚀介质 |
| 双相不锈钢 | 2205 / 2507 | 高强度、耐氯离子腐蚀，适用于海洋工况及酸性介质 |
| 特殊合金 | 哈氏合金C276 / 蒙乃尔 | 极端腐蚀性介质（强酸、强碱、海水及特殊化工工艺） |
| 高温合金 | Inconel 718 | 超高温、高压加氢及腐蚀性硫化物环境 |
| 阀盖形式 | 适用温度 | 特性说明 |
|---|---|---|
| 标准型 | -17℃～+230℃ | 常规配置，适用于常温及中温介质 |
| 散热型（带散热片） | +230℃～+450℃ | 增加散热片，隔绝阀体高温对执行机构的影响 |
| 波纹管密封型 | -40℃～+350℃ | 金属波纹管替代填料密封，实现绝对零泄漏，适用于剧毒、易燃易爆及贵重介质 |
| 低温型（加长阀盖+隔热板） | -60℃～-196℃ | 加长阀盖设计，适用LNG、液氧、液氮等超低温介质 |
| 特殊定制型 | 450℃～+600℃ | 高温合金材料+专用密封结构，适用于超高温工况 |
| 密封形式 | 适用温度 | 泄漏等级 | 特性说明 |
|---|---|---|---|
| 软密封（PTFE） | -20℃～+180℃ | ANSI Class VI（零泄漏） | 化学惰性强，耐酸耐碱，适用于腐蚀性洁净介质 |
| 软密封（PPL） | -20℃～+300℃ | ANSI Class VI（零泄漏） | 耐温性能优于PTFE，适用于中高温洁净介质 |
| 软密封（PEEK） | -50℃～+250℃ | ANSI Class VI（零泄漏） | 高强度、耐磨损、耐辐射，适用于高压差工况 |
| 金属硬密封（司太立合金堆焊） | -196℃～+560℃ | ANSI Class IV（≤0.01% Kvs） | 钴基合金，耐高温、耐磨、抗汽蚀，适用于高冲刷及含固体颗粒介质 |
| 金属硬密封（HVOF碳化钨WC） | -196℃～+600℃ | ≤0.01% Kvs | 超音速火焰喷涂，硬度HRC70以上，耐磨性能最优 |
| 金属硬密封（HVOF碳化铬CrC） | -196℃～+650℃ | ≤0.01% Kvs | 高温氧化性能与耐磨性能平衡之选 |
| 降压类型 | 适用工况 | 特性说明 |
|---|---|---|
| 多孔套筒式阀笼 | 中等压差、中等噪音 | 多孔窗口降低介质流速，减少气蚀 |
| 迷宫式阀笼（多级节流） | 高压差、高噪音、易汽蚀 | 通过多个90°直角弯道逐级降压，高压差下性能卓越 |
| 抗汽蚀阀内件 | 液体介质易闪蒸汽蚀 | 专门设计的气蚀消除结构，防止阀芯和阀座冲蚀失效 |
| 填料类型 | 适用温度 | 特性说明 |
|---|---|---|
| V型聚四氟乙烯填料 | -40℃～+150℃ | 化学惰性强，摩擦系数低，标准配置 |
| 含浸聚四氟乙烯石棉填料 | -40℃～+250℃ | 耐温性能较优，密封可靠 |
| 柔性石墨填料（高纯石墨） | -196℃～+600℃ | 耐高温、耐高压、自润滑性能好 |
| 不锈钢丝增强型柔性石墨 | -196℃～+600℃ | 耐挤出性强，适用于高压工况 |
| 低泄漏填料（ISO 15848-2认证） | -29℃～+400℃ | 符合逸散性排放标准，适用于环保要求严格的防爆区域 |
根据控制需求、现场环境及防爆等级，可配置以下执行机构：
A. 调节型执行机构（标配，4-20mA闭环控制）
接收4-20mA DC、0-10V DC模拟量控制信号，实现阀门开度连续精确调节
内置伺服放大器，无须另配伺服放大器，输入控制信号及电源即可自动控制运转
闭环控制，实时位置反馈（4-20mA模拟量输出），控制精度高，基本误差≤±1%，回差≤1%，死区≤1%
适用于需精确控制流量、压力、液位、温度等工艺参数的自动化系统
B. 隔爆型执行机构
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdⅡCT4 / ExdⅡCT6（最高防爆等级，适用于ⅡC级含氢气、乙炔等特殊气体环境）
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，防护等级IP65/IP67
符合GB 3836系列及ATEX防爆认证要求，广泛适用于石油、化工、天然气等爆炸性危险场所
C. 开关型执行机构
无源干触点开关控制，实现阀门全开/全关二位式操作
配备电气、机械双重限位保护装置
标配手轮操作装置，断电应急操作
适用于只需两位式控制的放空、切断及泄压等工况
D. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
现场操作采用磁控开关和红外遥控双模式
无须电池，具有停电自动记忆功能
力矩曲线记录和阀门诊断功能
支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口，无缝集成DCS/PLC系统
角行程电动执行机构不直接适用于直行程的角型调节阀。配置时必须以推力与行程作为核心匹配参数，并采用直行程（直线型）电动执行机构与角型阀体直接连接。
| 输出推力 | 适用行程 | 适配口径参考 | 适用工况 |
|---|---|---|---|
| 800N | 16mm | DN15 ~ DN32 | 低压差、中小口径 |
| 2000N | 25mm | DN32 ~ DN65 | 中等压差、中口径 |
| 4000N | 40mm | DN65 ~ DN100 | 较高压差、大口径 |
| 6400N | 60mm | DN100 ~ DN150 | 高压差、大口径 |
| 16000N | 100mm | DN150 ~ DN400 | 超高压差、特大口径 |
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
DC24V（直流，可选）
附件选项
智能阀门定位器：4-20mA DC带HART协议，提高调节精度
限位开关/回讯器：机械式或感应式，反馈阀门到位信号
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
远程通讯模块：支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯协议
防爆接线盒/防爆电缆接头：防爆环境专用
加热除湿器：防止由于温度和天气变化导致执行器内部水分凝结
DFD电动操作器：辅助远程操作
ZPE型伺服放大器：执行器与系统匹配模块
高温隔热支架：介质温度超过300℃时保护执行器
| 防爆等级 | 适用区域 | 适用环境 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | GB 3836、ATEX | 常规石化、煤化工、天然气输配装置 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T4组 | GB 3836、ATEX | 加氢反应器、制氢装置 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级T1~T6组（最高防爆等级） | GB 3836、ATEX | LNG接收站、电解制氢、乙炔化工等最高防爆要求场所 |
防爆标志含义：Ex-防爆标识；d-隔爆型；Ⅱ-除煤矿外的爆炸性气体环境；B/C-爆炸级别；T4/T6-温度级别，表示允许执行机构最高表面温度（T4:≤135℃，T6:≤85℃）。
波纹管密封结构：在阀杆处采用金属波纹管密封+填料双重密封结构，实现介质与大气完全隔离，适用于剧毒、易燃易爆、贵重或强腐蚀性介质的控制。
保温夹套结构：阀体外部焊装金属夹套，可通入蒸汽、导热油或热水，防止高粘度、易结晶介质凝固。
文丘里加速阀座：可配合抗冲刷流道设计，提高介质流速，防止固体颗粒在阀腔内沉积。
防吹出阀杆：阀杆采用下装式防吹出结构，防止阀杆因腔内高压飞出。
抗振动导向套：加大阀芯与导向套接触面积，提高在高压差下的运行稳定性。
多孔式节流窗套筒：有效降低节流噪音和气蚀强度，延长阀内件使用寿命。
安全锁闭装置：阀门上装有锁闭装置，防止未经授权的人员随意操作。
铭牌定制：根据用户要求定制产品铭牌及标识（材质、品牌、参数）。
| 标准项 | 执行标准 | 说明 |
|---|---|---|
| 设计与制造 | GB/T 17213、ASME B16.34、JB/T 3595 | 工业过程控制阀国标/美标全覆盖 |
| 结构长度 | GB/T 12221、ASME B16.10 | 法兰端及焊接端互换性尺寸保证 |
| 法兰连接尺寸 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 | RF、FF、RTJ连接全球通用 |
| 压力-温度等级 | GB/T 17213.2、ASME B16.34 | 确保阀门在工况下的可靠运行 |
| 材料规范 | ASTM A216/A217/A182/A105 | 原材料质量及试验标准 |
| 无损检测 | JB/T 6440 | 承压件质量控制 |
| 泄漏等级试验 | GB/T 4213、ANSI/ISA-75.02 | 壳体强度、密封及低压密封检测 |
| 调节阀流量测试 | GB/T 17213.2 | 额定流量系数Kv及流量特性测试 |
| 防火安全试验 | API 607（可选） | 防火阀门认证 |
| 逸散性排放 | ISO 15848-2 | 低泄漏填料认证（可选） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX | 防爆型执行机构认证 |
| 防护等级标准 | GB 4208（IP55/IP65/IP67/IP68） | 防尘防水等级 |
| 产品标识 | GB/T 12220、MSS SP-25 | 产品铭牌及标识规范 |
美国罗伯逊ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务。ROBERTSON在大型项目中的优势，恰恰体现在长期稳定运行及自动化兼容能力上。ROBERTSON提供的远不止阀门产品，更是完整的工况分析与一站式解决方案。
选型支持：专业工程师根据高压或高压差工况参数（最高压力/温度/介质特性/压差/阀门口径）、密封形式选择（软密封/金属硬密封/波纹管密封）、多级降压要求与防爆等级提供精准选型方案，全面覆盖化工装置、高压锅炉给水、尿素系统、加氢反应器、汽轮机旁路等高压应用场景。
高压差专项校核：严格按照ASME B16.34及GB/T 17213标准对阀体、阀内件材料进行高温高压降额校核，计算阀芯最大允许压差和不平衡力，确保在额定工况下的安全裕度符合标准。对于介质温度超过450℃或压力超过Class1500的工况，进行专项CFD流场仿真分析，优化阀内件抗汽蚀结构设计。
安装指导：提供详细的安装调试指导，重点包括阀门与执行机构的对中安装、流向布置（底进侧出以提高调节稳定性）、执行机构推力和行程设定、防爆附件接线及高温防护装置的正确安装与校核。
运维培训：提供现场操作培训和技术资料，包括高压高压差阀门启闭操作规范、金属硬密封密封面磨损检查与维护、阀笼磨损情况评估、执行器定期保养和故障排查，确保用户熟练掌握产品使用和维护方法。
售后服务：完善的售后服务体系，快速响应客户需求。提供金属硬密封阀门密封面及节流元件的定期检测、应急抢修及备件供应支持。
如需针对具体高压工况参数（介质最高压力/温度/压差/阀门口径）、密封形式、多级降压结构配置、执行机构推力/行程及防爆等级（ExdⅡBT4 / ExdⅡCT6）获取详细的技术方案及报价，可咨询ROBERTSON中国技术服务中心或当地授权经销商。
