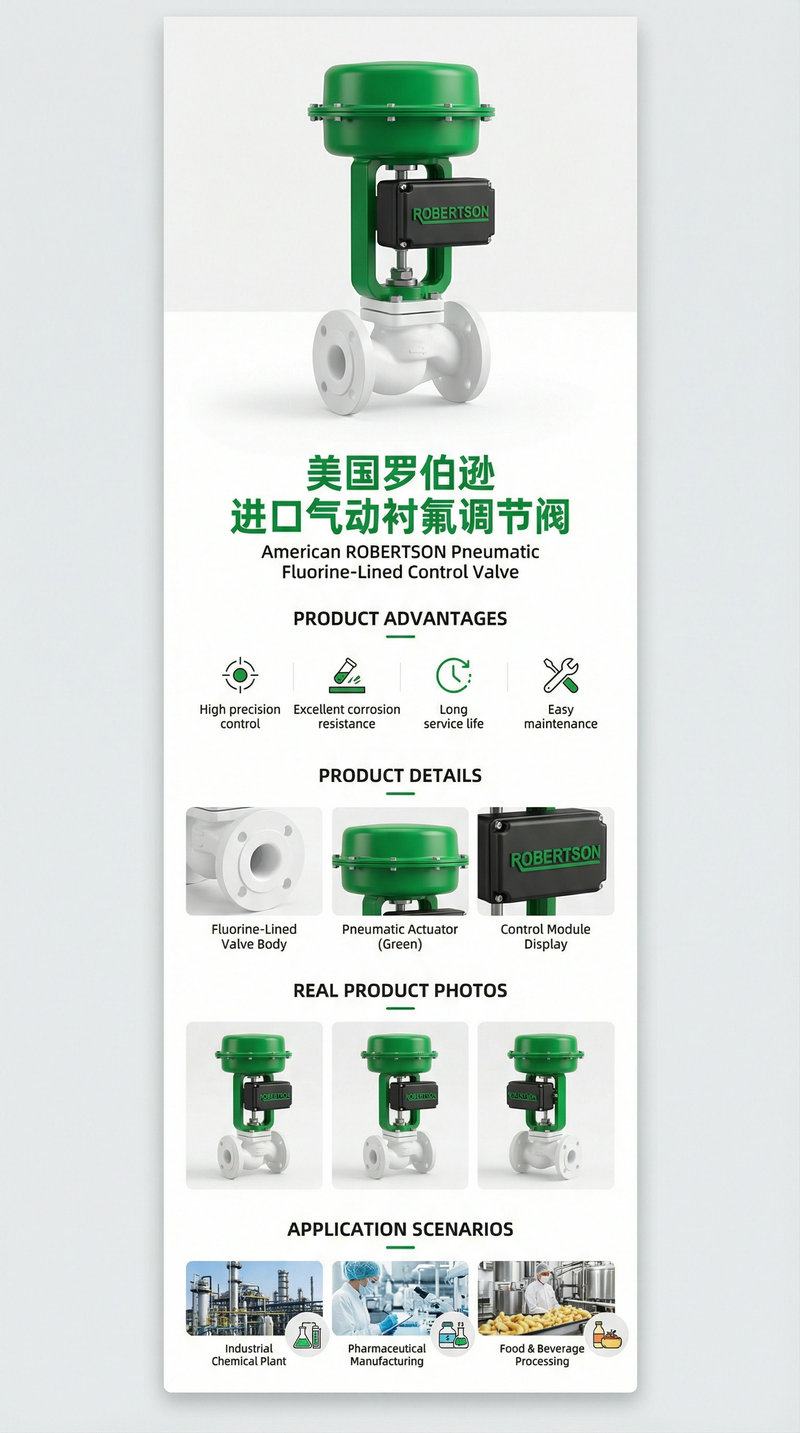

美国罗伯逊ROBERTSON进口气动衬氟调节阀是由高性能气动薄膜执行机构与全衬氟耐腐蚀直通单座阀体组合而成的新一代工业自动化控制装备，是专为强腐蚀性介质（酸、碱、盐及有机溶剂）及有毒易挥发流体设计的耐腐蚀专用调节阀。该产品采用阀体与内件全部衬氟结构，通过高压注塑工艺在金属阀体内腔、阀芯、阀座、阀杆等所有与介质接触的部位包覆2.5~3mm厚的聚全氟乙丙烯（F46）或PFA等氟塑料，有效阻隔了腐蚀介质对阀门中金属材质的侵蚀，是化工、医药、冶金等行业强腐蚀工况流体控制的优质解决方案。 该产品以净化干燥的压缩空气为动力源，通过接收DCS、PLC等控制系统输出的4-20mA电信号（经电气阀门定位器转换）或20-100kPa气信号，驱动多弹簧气动薄膜执行机构带动阀芯做直线位移，改变阀芯与阀座之间的流通面积，实现对管路中介质流量、压力、温度及液位等工艺参数的连续精密调节。执行机构分为正作用（气关式）和反作用（气开式）两种作用方式，具有本质安全、结构紧凑、输出力大、调节精度高等突出优势。 衬氟调节阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封，流体通道呈S流线型、压降损失小、阀容量大、流量特性精确。阀杆密封采用F46波纹管密封与V型PTFE填料两种组合密封，完全消除了介质从阀杆处向外泄漏的可能。阀体材质涵盖WCB碳钢、304不锈钢、316不锈钢等，公称通径覆盖DN15至DN300（1/2英寸至12英寸），公称压力涵盖PN1.0至PN6.4MPa以及Class150至Class300等级别，衬里材料可选用F46（FEP）、PFA或PTFE，适用介质温度范围从-45℃至+200℃。 进口气动衬氟调节阀以气动驱动的本质安全性（无需额外防爆措施）、氟塑料衬里的卓越耐腐蚀性能（几乎能耐所有强酸、强碱和王水的腐蚀）以及波纹管双重密封实现的绝对零泄漏，广泛应用于化工、石油、冶金、医药、电力、环保、半导体及食品等行业的工业过程自动控制系统中，尤其适用于盐酸、硫酸、氢氟酸、硝酸、强碱、王水、有机溶剂、剧毒及易挥发等强腐蚀性流体介质的精密控制与调节，是实现腐蚀性流体管路自动化控制的优质核心装备。
1. 全氟塑料衬里结构，卓越的耐腐蚀性能
采用阀体与内件全部衬氟结构，金属阀体内腔采用齿式加工处理，使内衬材料完全与金属接合，延长内衬材料的使用寿命与性能。阀体内腔、阀芯、阀座、阀杆均包覆2.5～3mm厚的F46（聚全氟乙丙烯）或PFA，具有极强的耐腐蚀性能。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀，能耐酸（盐酸、硫酸、氢氟酸等）、碱、盐等强腐蚀性介质。衬里材料化学稳定性极高，几乎与任何化学介质不发生反应，确保阀门在苛刻腐蚀环境中的长期可靠运行。
2. 波纹管与填料双重密封，绝对零外漏
阀杆密封采用F46波纹管密封与V型PTFE填料两种组合密封，完全消除了介质从阀杆处向外泄漏的可能。采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏。波纹管把介质与外界隔绝，保证阀芯上下动作灵活；一旦波纹管损坏，填料箱可起第二道保护性密封作用，确保无渗漏。这一设计彻底杜绝了有毒有害、易燃易爆及贵重介质外漏的安全隐患，特别适用于渗透性强的气体和液体介质控制。
3. 直通S流线型流道，压损小、容量大
阀体采用直通单座铸造球形结构，S流线型流道设计，介质流动顺畅、阻力小、压降损失小。流体通道呈S流线型、阀容量大、流量特性精确。流道中无死角，有效防止介质滞留和结晶堵塞，确保流体控制过程顺畅高效。
4. 软密封结构，泄漏量小达Ⅵ级标准
阀芯、阀座采用全衬F46的软密封结构，密封面为PTFE类软质材料，配合精度高、密封性能好。由于阀芯、阀座是软密封，故泄漏量低，可达ANSI/FCI 70-2 Class VI微气泡级零泄漏或Class IV级标准。适用于对介质泄漏量及调节精度有严格要求的场合。
5. 本质安全，防爆无需额外措施
气动执行机构以净化干燥的压缩空气为动力源，不使用电力驱动，本身不具备电火花产生条件，具有本质安全性。在化工、石油、冶金等易燃易爆危险环境中无需额外采取防爆措施即可安全使用，相较于电动阀门具有显著的安全优势，同时大幅降低了防爆电气系统的投资成本。
6. 气开/气关作用方式可选，故障安全功能
执行机构按作用模式可分为正作用和反作用。正作用型（气关式B型-常开型）——当信号压力增大时阀位向下位移，失气时阀门开启（FO）；反作用型（气开式K型-常闭型）——当信号压力增大时阀位向上位移，失气时阀门关闭（FC）。用户可根据工艺安全要求灵活选择，确保气源中断时阀门自动处于预设安全状态。
7. 反应快速，调节精度高
气动执行机构具有先天的快速响应特性，当信号压力变化时膜室压力迅速改变，阀芯在弹簧力与信号压力的作用下快速移动至新位置。配合智能定位器使用时，基本误差可达±1%，回差≤1%，控制精度高，满足工业过程对调节速度和精度的双重需求。
8. 空气过滤减压阀必配，确保气源纯净稳定
进口气动衬氟调节阀对气源质量有明确要求——必须在气源入口配置空气过滤减压阀（气动三联件/二联件），将来自空压机的压缩空气进行过滤净化并将压力稳定在所需数值上（标准0.14-0.40MPa），这是保证定位器精度、执行机构寿命及阀门长期稳定运行的关键措施。
9. 轻小型多弹簧执行机构，体积小、重量轻
配套的多弹簧气动薄膜执行机构采用轻小型多弹簧结构设计，较传统薄膜执行机构体积小、重量轻、输出力大、调节精度高。执行机构有效面积覆盖280cm²至1600cm²，行程覆盖10mm至100mm，可满足DN15至DN300全系列阀门的精确调节需求。
10. 配合智能定位器，实现高精度控制和预测性维护
可配置智能电气阀门定位器（4-20mA输入，压电阀或I/P转换原理），控制精度可达±0.5%~±1.0%。智能定位器具有自整定功能——可自动寻找阀门下限和上限、优化阀门控制参数，支持HART/Modbus/Profibus总线通讯，可实现阀位、气源压力等运行参数的远程实时监控和预测性维护诊断（如密封件磨损检测、PST部分行程测试等），大幅提升运维效率。
11. 多种流量特性，满足不同调节需求
通过改变阀芯形状的设计，不同的阀芯形状会得到不同流量特性。流量特性提供等百分比（对数）特性和直线特性两种标准选项。等百分比特性适用于流量调节场合，直线特性适用于压力调节、液位调节场合，可根据控制系统要求灵活选配。
12. 顶部导向结构，动作平稳可靠
采用顶部导向结构设计，阀芯由上导向套引导，确保阀芯在上下运动过程中始终保持良好的同轴度和稳定性。配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、拆装方便等优点。
13. 结构紧凑、安装便捷，维护成本低
阀门采用模块化设计，结构紧凑、重量轻，极大降低了管道荷载和安装难度。在需清洗或检修时，无需将整个阀体从管道上拆卸，即可方便地在线更换阀内件和密封件，大幅降低维护停机和备件成本。
14. 阀体与内件全部衬氟，腐蚀介质无死角
阀体内腔、阀芯、阀座、阀杆等所有与介质接触的部件均包覆F46或PFA氟塑料，确保无任何金属裸露部分接触腐蚀介质。金属阀体内腔采用齿式加工处理，使内衬材料完全与金属接合，杜绝了介质从衬里与金属接合面渗透的风险，延长内衬材料的使用寿命与性能。

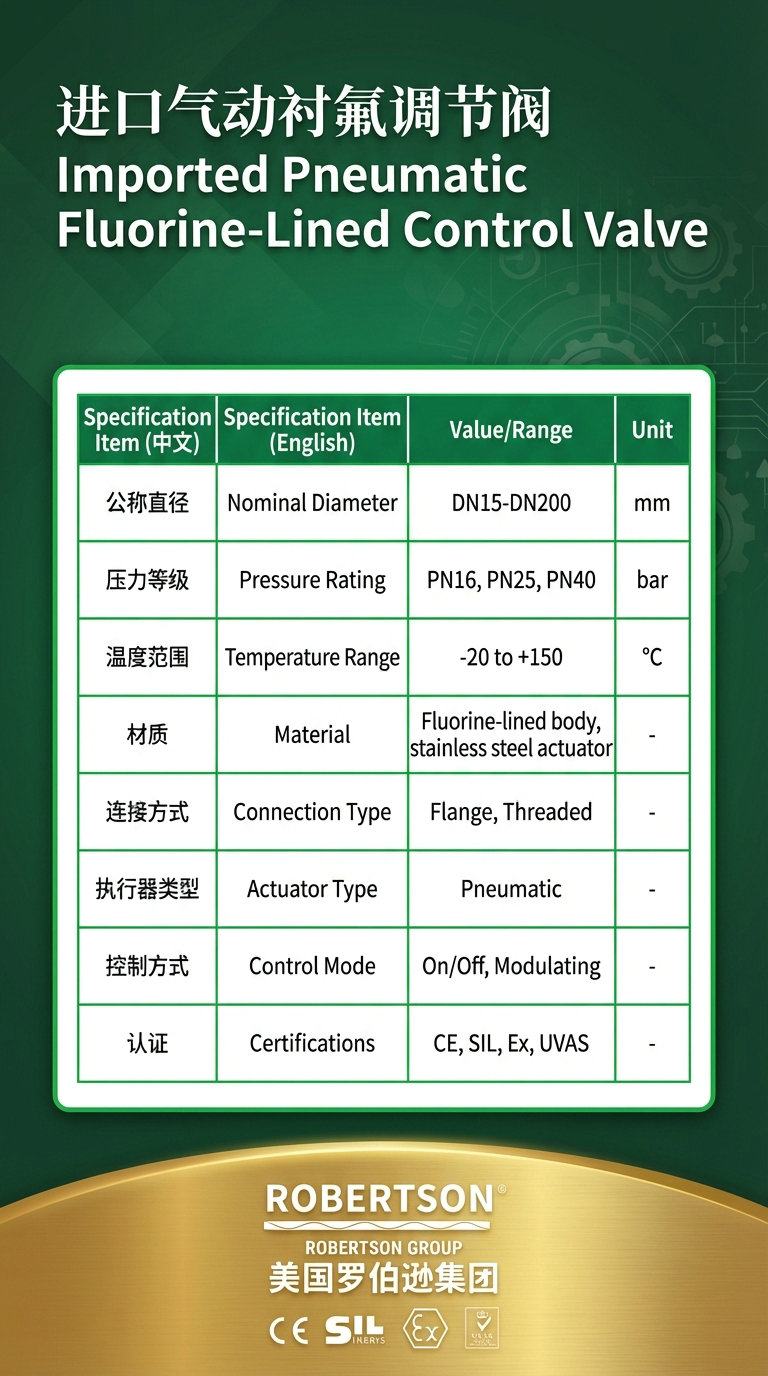

| 项目 | 参数 |
|---|---|
| 产品型号 | RBP-LVF-Series 进口气动衬氟调节阀（LVF = Lined Valve Fluoropolymer） |
| 公称通径 | DN15 ~ DN300（1/2英寸 ~ 12英寸）；常规主推DN15 ~ DN150；最小阀芯DN10mm |
| 公称压力 | PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4MPa；Class150、Class300LB |
| 连接方式 | 法兰连接（RF突面法兰，GB/T 9113/HG/T 20592/ASME B16.5/EN1092-1/JIS B2220） |
| 阀体类型 | 直通铸造球型阀体，S流线型通道，顶部导向结构 |
| 阀芯型式 | 直通单座柱塞型阀芯，不平衡式阀芯，全衬F46/PFA |
| 设计及制造标准 | GB/T 4213、IEC 60534-2006、ASME B16.34、DIN EN 1349 |
| 结构长度标准 | IEC 60534-3-1、GB/T 12221、DIN 3202-1999 F1 |
| 连接法兰标准 | GB/T 9113、HG/T 20592、JB/T 79；ASME B16.5；EN 1092-1；JIS B2220 |
| 压力试验标准 | GB/T 13927、API 598、JB/T 9092、IEC60534-4 |
| 适用介质 | 盐酸、硫酸、氢氟酸、硝酸、强碱、王水、有机溶剂、高浓度酸液、酸碱浆料、强腐蚀性液体、有毒易挥发气体/液体、渗透性介质等 |
| 工作温度 | -45℃ ~ +200℃（F46衬里） / -40℃ ~ +200℃（PFA衬里）；低温可达-50℃~+180℃ |
| 阀体材质 | WCB铸钢、ZG230-450、304不锈钢、316不锈钢；阀体内腔衬F46/PFA |
| 阀芯材质 | 2Cr13、304不锈钢、316不锈钢（哈氏合金、蒙乃尔可选）；密封面衬F46/PFA |
| 阀座材质 | 2Cr13、304不锈钢、316不锈钢；密封面衬F46/PFA（哈氏合金、蒙乃尔可选） |
| 阀杆材质 | 2Cr13、304不锈钢、316不锈钢，衬F46/PFA |
| 衬里材料 | F46（FEP，聚全氟乙丙烯）、PFA（四氟乙烯-全氟烷氧基乙烯基醚共聚物）、PTFE（聚四氟乙烯） |
| 衬里厚度 | 2.5 ~ 3mm |
| 密封填料 | V型聚四氟乙烯填料（PTFE） |
| 波纹管密封 | 聚四氟乙烯（PTFE）波纹管密封+F46填料双重密封（可选） |
| 密封垫片 | 聚四氟乙烯垫片、金属夹石墨密封垫 |
| 上阀盖型式 | 标准型（-20℃～+150℃）、波纹管密封型（-40℃～+200℃） |
| 压盖型式 | 螺栓压紧式 |
| 流量特性 | 等百分比（对数）特性（EQ%）、直线特性（L）、快开特性（QO） |
| 固有可调比 | 50:1 |
| 泄漏等级 | 软密封：ANSI/FCI 70-2 Class VI（微气泡级零泄漏）/ Class IV |
| 额定行程 | 10mm（DN15-32）、16mm、25mm、40mm、60mm、100mm（根据通径确定） |
| 执行机构型式 | ZHA/B型多弹簧气动薄膜执行机构（正作用ZHA型/反作用ZHB型）；气动活塞执行机构（大口径可选） |
| 执行机构型号及参数 | ZHA/B-22（面积350cm²，行程16mm）；ZHA/B-23（面积350cm²，行程25mm）；ZHA/B-34（面积560cm²，行程40mm）；ZHA/B-45（面积900cm²，行程40/60mm）；ZHA/B-56（面积1400cm²，行程100mm）；PM系列（280B、400B、600B、1000B） |
| 弹簧范围 | 20-100kPa（标准）、20-60kPa、60-100kPa、40-200kPa、80-240kPa |
| 供气压力 | 0.14 ~ 0.40MPa（140-400kPa） |
| 气源接口 | Rc1/4" 或 NPT1/4" |
| 膜片材质 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 执行机构环境温度 | -30℃ ~ +70℃ |
| 作用方式 | 正作用（气关式B型-常开型，失气时开启FO）；反作用（气开式K型-常闭型，失气时关闭FC） |
| 控制信号（配定位器） | 4-20mA DC、0-10mA DC、0-10V DC、1-5V DC |
| 气信号（直接驱动） | 20-100kPa（标准信号） |
| 基本误差 | 不带定位器：≤±2.5%；带定位器：≤±1.0% |
| 回差 | 不带定位器：≤3.0%；带定位器：≤1.0% |
| 死区 | 不带定位器：≤3.0%；带定位器：≤0.4%~1.0% |
| 始终点偏差 | 气开K型：始点±2.5%~±5.0%，终点±2.5%~±5.0%；带定位器：±1.0% |
| 额定行程偏差 | ≤2.5% |
| 防护等级 | 执行机构及附件：IP65/IP67（防尘防喷水/防短时间浸水），可选IP68 |
| 防爆等级（定位器/附件） | 本安型Ex ia IIC T6、隔爆型Ex d IIC T6 |
| 额定流量系数Kv（参考，DN15~150） | 阀座直径3/4”：8；DN20：12；DN25：20；DN32：32；DN40：50；DN50：70；DN65：100；DN80：240；DN100：300（等百分比/直线详见执行器配置表） |
| 管道连接方式 | 法兰式（标准配置） |
| 阀门结构形式 | 直通单座铸造球形阀 |
| 螺栓/压盖材质 | 碳钢镀锌、不锈钢 |
说明：以上参数基于美国罗伯逊ROBERTSON RBP-LVF-Series进口气动衬氟调节阀的标准技术规范编制。进口气动衬氟调节阀与普通金属调节阀的核心区别在于：采用全氟塑料衬里工艺，阀体、阀芯、阀座、阀杆等所有与介质接触的部件均包覆F46/PFA/PTFE氟塑料，具有几乎适用于所有强腐蚀性介质（盐酸、硫酸、氢氟酸、硝酸、王水、强碱、有机溶剂等）的卓越耐腐蚀性能，是普通不锈钢材质阀门无法胜任的强腐蚀工况的唯一可靠选择。
密封结构说明：衬氟调节阀的关键技术特色之一是采用PTFE波纹管密封与V型PTFE填料双重密封结构。波纹管将介质与外界彻底隔绝，保证阀芯上下动作灵活；一旦波纹管损坏，填料箱可起第二道保护性密封作用，确保无渗漏。这一设计对于剧毒、易挥发、渗透性强的介质控制至关重要，是确保环保和安全合规的必要配置。
选型建议：进口气动衬氟调节阀主要适用于强酸、强碱、王水、有机溶剂等强腐蚀性流体的精确调节与切断控制，以及有毒、易挥发、渗透性强的气体和液体介质的自动控制，是化工、医药、冶金、环保、半导体等行业腐蚀性介质工况的核心装备。在普通不锈钢、双相不锈钢等金属材质无法抵抗介质腐蚀的工况，衬氟阀门是唯一可靠的选择。选型时需特别关注介质最高/最低温度（决定衬里材料选型F46≤200℃、PFA≤260℃）、介质是否含固体颗粒（可能划伤PTFE软密封面）以及渗透性等级（决定是否选用波纹管双重密封结构）。客户应根据实际工况的介质腐蚀性等级、工作温度、工作压力、渗透性和毒性要求进行充分评估后合理选型。当介质温度超过260℃或需要更高机械强度时，应考虑选用金属硬密封阀门或特种合金阀门。
具体规格可根据客户现场工况进行定制化选型，建议在选型前向我司技术工程师提供详细的介质参数（介质成分、浓度、工作温度、最高工作压力、最大压差、渗透性等级、是否含固体颗粒）及气动控制要求（执行器类型（正作用/反作用）、附件配置（定位器、电磁阀、限位开关）、控制方式（开关型/调节型）、防爆等级要求），并充分落实气源质量——配置空气过滤减压阀和定期排放气源系统冷凝水是保证气动阀门长期可靠运行的关键措施。在订货时务请明确衬里材料（F46/PFA/PTFE）、密封结构型式（标准填料/波纹管双重密封）、阀体材质、执行机构作用方式及气动附件配置等关键信息，以便我司为您提供最优的进口气动衬氟调节阀整体解决方案。
