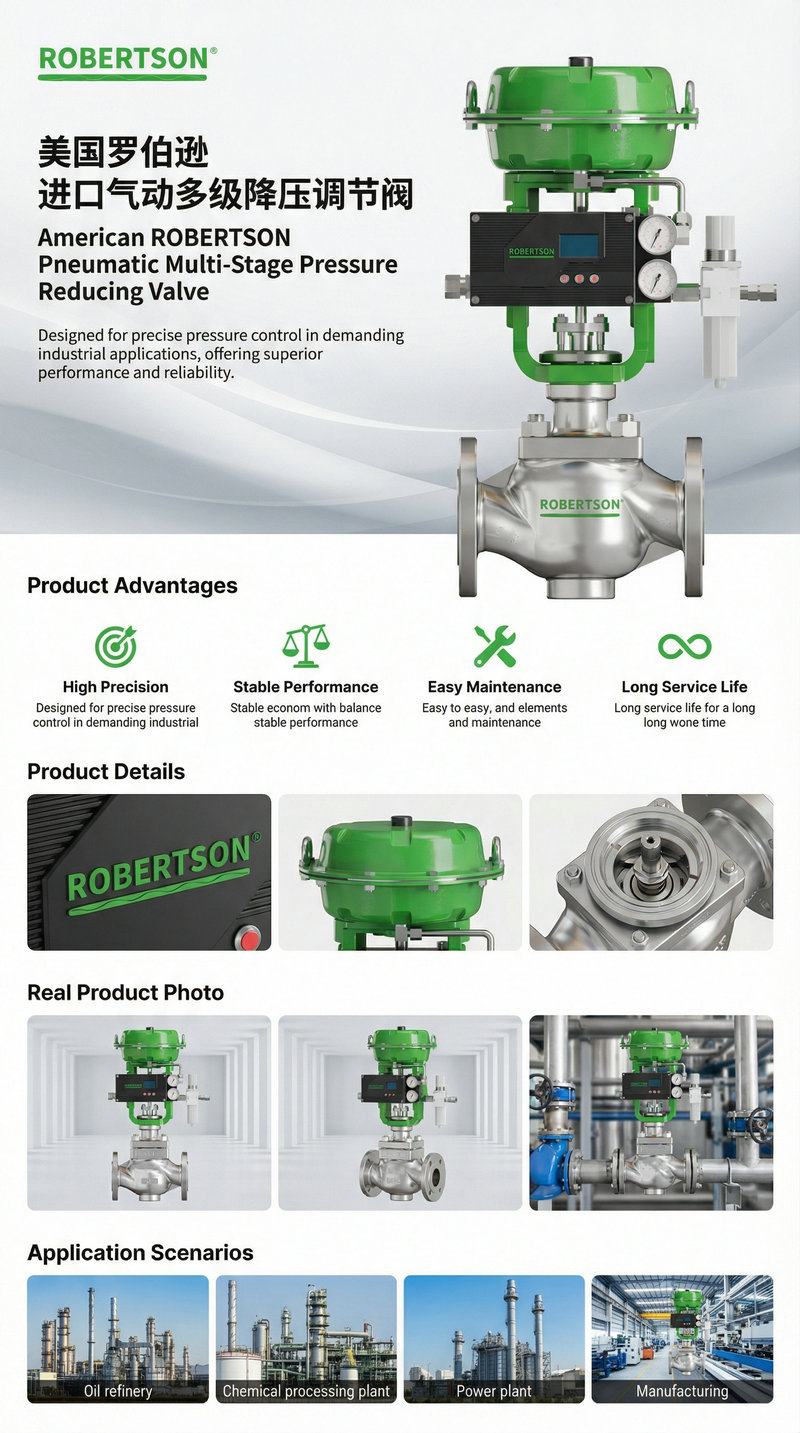

美国罗伯逊ROBERTSON进口气动多级降压调节阀是由高性能气动薄膜/活塞执行机构与多级降压专用阀体组合而成的新一代工业过程控制阀门，是专为高压差、易汽蚀及高噪声流体工况设计的“特种兵级”自动控制装备。该产品能够将阀门前后的超高压力降（ΔP）分解为多个较小的压力降逐级承担，有效抑制空化（气蚀）和闪蒸现象的发生，同时大幅降低流体节流产生的高强度噪声和振动，从根源上解决了传统单级调节阀在高压差工况下服役寿命短、控制不稳定的技术难题。 该产品的核心技术区别于常规套筒调节阀或单座阀的关键在于：采用迷宫式（迷宫盘片式/多级轴流式）阀内件结构，将传统单级、单窗口节流转变为“多级、多孔、多迂回”的分级降压模式。阀内件由多个同轴表面分布着迷宫曲径的圆柱盘片层叠组合而成（迷宫盘片式多级降压结构），或采用多层套筒组合形式（套筒变径迷宫式/对射消能式），根据介质工艺参数的不同，设计多个不同迷宫曲径规格与叠合层数组合成阀笼，阀笼将总的流道分成许多细小与迂回甚至台阶状分布的节流流道。流体在通过迷宫阀内件时不断地改变流向并反复冲击流道壁面，将高压差分解为数十个微小的压力降，使每一级的压降都小于介质产生空化的临界压差——流体压力始终保持在介质饱和蒸汽压之上，从根本上避免了空化、闪蒸对密封面及阀内件的破坏。 该产品以压缩空气为动力源，通过接收DCS、PLC等控制系统输出的4-20mA电信号（经电气阀门定位器转换）或20-100kPa气信号，驱动气动执行机构带动阀芯做直线位移，改变阀内件与阀座之间的节流面积，实现对高压差管路介质流量、压力及温度等工艺参数的连续精密调节。执行机构提供多弹簧薄膜式（ZHA/B系列）和活塞式（双作用/单作用弹簧复位）两种类型，输出力大、动作灵敏、响应迅速，调节精度可达±0.5%~±1.0%。 阀体类型提供直通式、角型、Z形多种选择，尺寸范围覆盖DN20至DN600（3/4英寸至24英寸），压力等级最高可达Class2500（PN420），适用介质温度范围从-196℃深冷工况延伸至+650℃超高温工况。阀体材质涵盖WCB碳钢、CF8/CF8M不锈钢、双相不锈钢、WC6/WC9铬钼钢、F22/F91/F92合金钢及Inconel、Monel、Hastelloy等特种合金，密封面可堆焊司太莱合金或进行碳化钨喷涂硬化处理，硬度最高可达HRC70。 产品完全符合ASME B16.34、IEC 60534、GB/T 4213等国际国内标准，广泛应用于石油化工（加氢裂化装置高压窜压调节、催化裂化装置再生烟气放空调节）、电力行业（锅炉主蒸汽旁路减温减压、汽机抽汽供热调节）、煤化工（水煤浆气化炉高压黑水角阀、变换装置高压合成气调节）、冶金钢铁（高炉炉顶压力调节TRT旁路、转炉煤气回收压力调节）、天然气输配（高压门站调压撬、储气库注采井口调节）等行业，特别适用于阀前后压差极大、介质易闪蒸汽蚀、以及节流噪音治理难度大的特殊苛刻工况，是处理高压差液体及可压缩流体（蒸汽/气体）降压控制的核心装备。
1. 迷宫式（迷宫盘片/多级轴流）阀内件，降压级数可达24级
采用迷宫式阀笼（迷宫盘片层叠式或多级套筒式）结构，将流体通道设计为大量细小、迂回、多级变化的流道。迷宫流道的拐弯级数就是迷宫式调节阀的降压级数，国外先进产品降压级数最高可达24级。通过迷宫盘片上精密加工的径向90°折弯流道或圆形槽，相邻盘片间的流道共同作用使介质每经过一级就消耗一部分能量，实现了从高压到低压的安全平滑过渡。根据工艺压差的不同，可增减迷宫流道槽的节流级数来适应不同的压差要求。迷宫结构能够使介质压力始终控制在介质饱和蒸汽压以上，防止空化与闪蒸对密封面的破坏，特别适用于液体高压差容易发生空化的场合。
2. 九级及以上的多级降压设计，避免冲刷和气蚀
针对苛刻的高压差工况，阀内件可设计九级乃至更多级别的逐级降压节流结构，将总压降分为多个阶梯式阶段，使每一级的压降都小于介质产生空化的临界压差。流体内能逐级释放，节流后介质流速始终控制在安全范围内。特殊流体流道内腔设计保证闪蒸、空化与气蚀不会出现在阀门的核心密封部位，大大延长了阀门在高压差工况下的使用寿命。
3. 压力平衡式与不平衡式内件双重选择，适配不同口径
多级降压调节阀可依据口径和压差大小灵活选择平衡式或非平衡式内件结构：压力平衡式——阀芯上设有平衡孔，使阀芯上下腔压力基本平衡，不平衡力极小，适用于DN50及以上大口径或高压差工况，所需执行机构推力小，动作稳定性好；不平衡式（非平衡式） ——采用单座阀芯结构，泄漏等级更低，规格适合于DN50以下口径较小、温度较高的场合。用户可根据工艺参数灵活选配，实现最佳的控制与安全配置。
4. 多弹簧气动薄膜执行机构，结构紧凑输出力大
配套的ZHA/B系列多弹簧气动薄膜执行机构采用多弹簧结构设计，较传统设计高度和重量降低约30%，输出力大、动作灵敏、响应迅速。执行机构正反作用可选：正作用（ZHA型）——信号压力增加时推杆向下移动，弹簧范围20-100kPa（标准）、40-200kPa、80-240kPa、20-60kPa、60-100kPa；反作用（ZHB型）——信号压力增加时推杆向上移动。有效面积覆盖350cm²（ZHA/B-22/23）至1400cm²（ZHA/B-56），行程覆盖10mm至100mm，适配DN20至DN400全系列阀门精确调节需求。
5. 本质安全，无需额外防爆措施
气动调节阀以压缩空气为动力源，不使用电力驱动，本身不具备电火花产生条件，具有本质安全性。在石油化工、天然气输配、煤化工等易燃易爆环境中无需额外采取防爆措施即可安全使用，相较于电动阀具有显著的安全优势，同时大幅降低了防爆电气系统的投资成本，特别适用于对防爆等级要求极高的高压窜压调节及放空调节场合。
6. 反应快速，适用于高压差快速调节
气动执行机构具有先天的快速响应特性，对于需要快速动作的加氢反应器进料压力调节、锅炉主蒸汽旁路快速开启、安全阀前级压力调节等控制回路优势明显。当控制信号变化时，膜室内压力迅速改变，阀芯在弹簧力与信号压力的作用下快速移动至新位置，全程动作时间短。配合气动继动器使用，可进一步缩短动作时间，消除长距离信号管线带来的滞后。
7. 超宽温度范围适应能力，多阀盖型式配置
通过不同的阀盖配置，产品适用温度范围极为宽广：标准型阀盖（常温型）适用于-17℃～+230℃；散热型阀盖（带散热片）适用于+230℃～+566℃，有效降低填料函温度，保护密封填料和执行机构；低温加长型阀盖适用于-196℃～-45℃深冷工况（LNG、液氧、液氮等），加长颈部设计防止填料结冰；波纹管密封型阀盖适用-40℃～+350℃，波纹管与填料构成双重密封体系，完全堵绝流体外漏，适用于有毒有害、高腐蚀性或贵重介质。
8. 多重密封与阀内件硬化处理，耐冲刷抗气蚀
阀芯、阀座、套筒等阀内件基体可选用1Cr18Ni9Ti、17-4PH、9Cr18、316L等不锈钢材料，密封面可堆焊司太莱合金（Stellite）或进行碳化钨超音速火焰喷涂（HVOF）硬化处理，硬度可达HRC65~HRC70。阀内件采用高温热处理硬化工艺进一步提升表面硬度和耐磨性。多层迷宫式套筒结构通过分散流体动能、降低流速，有效抑制空化、闪蒸的产生，配合硬化处理的密封副，阀门在高压差、含颗粒流体工况下的使用寿命大幅延长。
9. 多种阀体结构，适应不同安装空间
提供直通式、角型、Z形三种阀体结构选型；直通式适用于标准管路的水平安装；角型适用于需要改变流体方向（90°转45°或90°）且安装空间受限的场合（如高压黑水角阀、浆料排放阀），同时兼具自排放功能；Z形适用于管路布局特殊或需要在垂直方向改变流向的工况。
10. 本质安全、节能可靠，配合智能定位器实现高精度控制
可配置智能电气阀门定位器（4-20mA输入，压电阀或I/P转换原理），控制精度可达±0.5%~±1.0%（带定位器），与不带定位器的±5%相比精度提升5倍以上。智能定位器具有自整定功能——可自动寻找阀门下限和上限、优化阀门控制参数，支持HART/Modbus/Profibus总线通讯，可实现阀位、气源压力等运行参数的远程实时监控和预测性维护诊断（如密封件磨损检测、PST部分行程测试等），大幅提升运维效率。
11. 空气过滤减压阀必配，确保气源纯净稳定
进口气动多级降压调节阀对气源质量有明确要求——必须在气源入口配置空气过滤减压阀（气动三联件），将来自空压机的压缩空气进行过滤净化并将压力稳定在所需数值上（标准0.14-0.40MPa），这是保证定位器精度、膜片寿命及阀门长期稳定运行的关键措施。
12. 多级降压低噪音设计，满足环保噪声标准
采用迷宫式多级降压结构可将流体节流产生的高强度噪声降低20-30dB，即使在高差压气体和蒸汽工况下阀门运行噪音也可有效控制在85dB(A)以下。符合IEC 60534-8-3噪声测试标准，大幅改善现场作业环境，满足日益严苛的职业健康与环保法规要求，是解决锅炉主蒸汽旁路排空噪声、天然气门站调压啸叫问题的核心装备。
说明：以上参数基于美国罗伯逊ROBERTSON RBP-MV系列进口气动多级降压调节阀的标准技术规范编制。进口气动多级降压调节阀与常规气动套筒/单座调节阀的核心区别在于：采用迷宫盘片式/多级轴流式阀内件结构，可将总压降安全分解为多个较小压力降，彻底解决高压差液体工况下的空化（气蚀）损坏问题，同时将气体/蒸汽工况下的节流噪音降低20-30dB，是加氢裂化高压窜压调节、锅炉主蒸汽旁路减温减压、高压门站调压降噪、高压黑水角阀等严酷工况的核心装备。
进口气动多级降压调节阀与电动多级降压调节阀的核心区别在于：气动调节阀以压缩空气为动力源，具有本质安全、无需额外防爆认证的优势，特别适用于炼化、煤化工等易燃易爆环境的高压差防气蚀降噪调节场合；电动调节阀需额外选用防爆型执行机构且需考虑高温/防爆成本，气动响应速度快、控制简单，尤其适合对调节速度和防爆等级有双重要求的加氢裂化及高压窜压控制等高风险场合。
选型建议：多级降压调节阀主要应用于压差极大（ΔP大，流体压力陡降）、介质为易发生空化的液体、或易产生高分贝噪声的气体、工况恶劣容易造成阀门冲蚀损坏的工艺场合。当现场液体节流压力下降过快导致介质汽化（闪蒸）或空化（气泡破裂冲击内壁），或阀内件因高压差冲刷而导致频繁失效时，应优先选用多级降压调节阀。选型时需特别关注最大操作压差、介质特性（液体/气体/蒸汽）、是否含固体颗粒、以及管路是否易发生振动和气蚀。请根据实际工况的压差参数、介质特性、噪音要求及防爆区域要求进行充分评估后合理选型。
具体规格可根据客户现场工况进行定制化选型，建议在选型前向我司技术工程师提供详细的介质参数（介质成分、工作温度、最大操作压差、流体状态（气/液/汽）、是否含固体颗粒或浆料、流量范围及目标噪音值）及气动控制要求（执行器类型、附件配置、防爆等级），并充分落实气源质量——配置空气过滤减压阀和定期排放气源系统冷凝水是保证高压差工况下多级降压调节阀长期可靠运行的关键措施。在订货时务请明确多级降压阀内件类型（迷宫盘片式/多级套筒式/轴流式）、降压级数（节流级数）、平衡式/非平衡式内件、阀体材质及硬化处理方式（司太莱堆焊/碳化钨喷涂）、上阀盖型式及执行机构作用方式等关键信息，以便我司为您提供精确的阀门选型计算和最优的多级降压调节阀整体解决方案。
