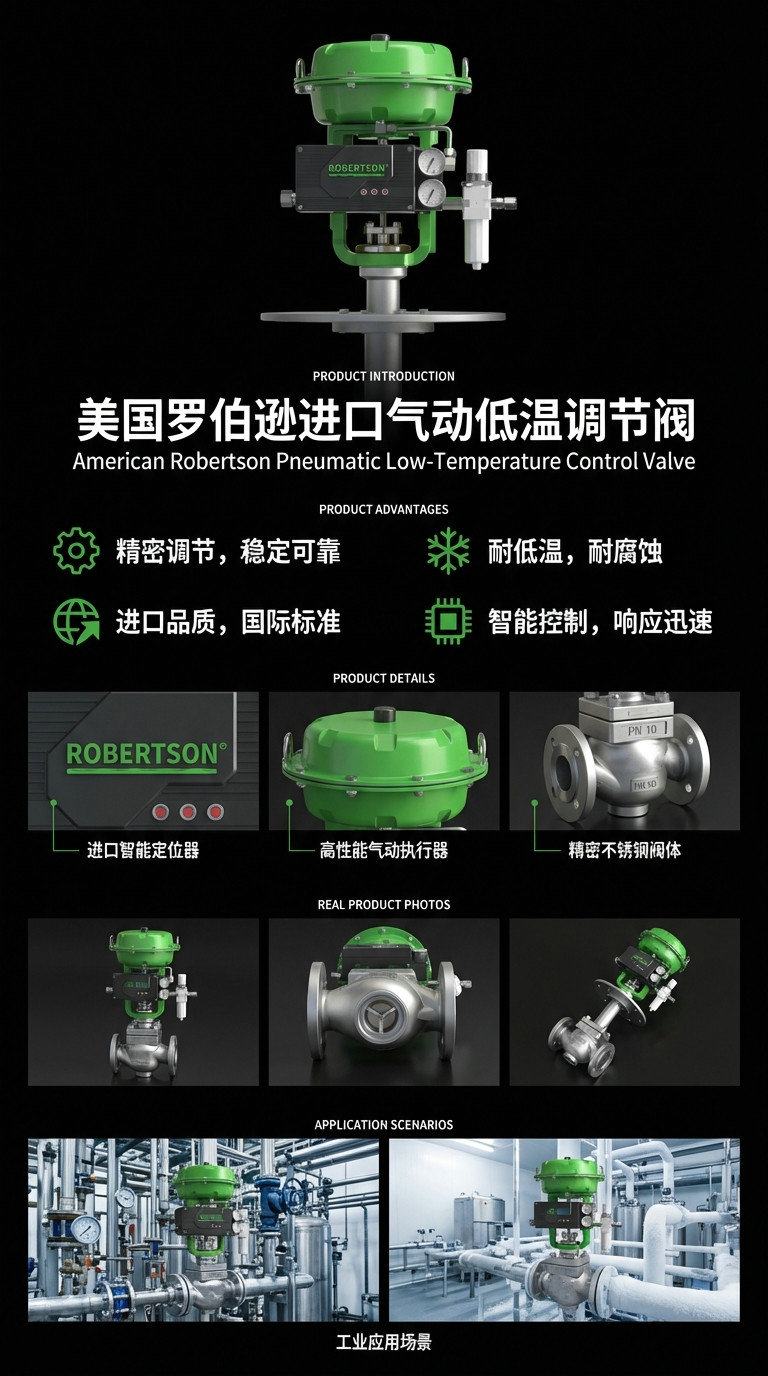

美国罗伯逊ROBERTSON进口气动低温调节阀是由高性能多弹簧气动薄膜执行机构与耐低温单座/双座调节阀体组合而成的新一代工业自动化控制阀门，专为液化天然气（LNG）、空分装置（液氧/液氮/液氩）及低温化工等深冷工况设计，能够在介质温度低至-196℃的极端低温环境下实现高精度流量、压力与温度调节。 该产品的核心设计与常规调节阀的本质区别在于：阀体与执行机构之间加装加长颈型上阀盖（长颈阀盖），使执行机构和填料函组件与阀体完全隔离，阀盖的伸长量通过计算确定，确保填料函区域始终处于常温工作范围，即使在-250℃的极低温工况下填料也不会结冰失效。所有与低温介质接触的关键零件（阀体、阀芯、阀座、阀杆等）在精加工前均经过严格的深冷处理（液氮浸泡工艺），时间持续数小时至数小时不等，以消除奥氏体不锈钢在深冷环境下因马氏体相变导致的体积膨胀和组织畸变，确保阀门在超低温服役条件下结构稳定、阀杆灵活、密封可靠。 该产品以洁净压缩空气为动力源，由DCS、PLC等控制系统输出的4-20mA电信号经电气阀门定位器转换为20-100kPa气信号，驱动气动薄膜执行机构产生推力，通过连接杆件带动阀芯做直线位移，改变阀芯与阀座之间的流通截面积，实现对管路介质流量、压力、温度及液位等工艺参数的连续精密调节。多弹簧气动薄膜执行机构采用多弹簧结构设计，较传统薄膜执行机构高度降低约30%、重量减轻约30%，同时具有输出力大、动作灵敏、响应迅速等优点。 阀体采用直通铸造球型结构，流道呈S流线型，压降损失小、流通能力大。公称通径覆盖DN15至DN300（1/2英寸至12英寸），公称压力涵盖PN1.0至PN10.0MPa以及Class150至Class2500等级别，适用介质温度最低可达-250℃（超深冷型），最高可达+80℃（标准型）。产品严格执行BS 6364《低温用阀门规范》、GB/T 24925《低温阀门 技术条件》等国际国内低温阀门专用标准，全面通过低温静压试验、低温气密性试验及阀杆动态循环密封性能测试。 进口气动低温调节阀以气动驱动的本质安全性（无需额外防爆措施）、加长颈阀盖的填料防冻设计、深冷处理确保的低温结构稳定性以及波纹管密封带来的绝对零外漏能力，广泛应用于石油化工、LNG液化工厂、空分制氧、冶金钢铁、航空航天及科研实验等领域的低温工艺过程自动控制系统中，特别适用于液氧、液氮、液氩、LNG等超低温介质的精确流量与压力控制，是空分冷箱、LNG管线及低温储罐系统中不可或缺的核心调节装备。
1. 加长颈型上阀盖（长颈阀盖）与滴水板设计，填料永不结冰
采用加长颈型上阀盖结构，阀体与填料函之间通过加长连接管隔离——根据最低设计温度，加长颈长度通常为150mm至500mm，设计温度越低（如-196℃），加长颈越长。加长颈通过有限的壁厚和低热导率材料形成一个温度梯度，使填料函始终工作在0℃以上（环境温度范围内），填料不会因低温结冰而丧失弹性和密封功能。滴水板（隔离滴盘）进一步增大散冷面积，阻止低温介质产生的冷凝水滴落到阀体及执行机构上。这一设计确保填料在-250℃的超低温工况下仍能保持可靠的密封性能，阀门操作灵活、无卡涩。
2. 零件精加工前深冷处理，彻底消除低温相变风险
所有与低温介质接触的阀体、阀芯、阀座、阀杆及紧固件等关键零件，在精加工前均严格按照BS 6364及GB/T 24925规范要求进行深冷处理——采用液氮作为冷却介质（-196℃），将粗加工后的零件浸入并保温至少2小时以上，确保材料内部残余奥氏体充分转变为马氏体，彻底消除在低温服役环境下发生的马氏体相变导致的体积膨胀和晶间开裂风险。温度低于-100℃的使用工况，密封面堆焊硬质合金后须再次进行深冷处理。这一工艺确保了零件在超低温工况下尺寸稳定、无变形、无脆化，阀门40年设计寿命内的长期可靠性得到保障。
3. 多弹簧气动薄膜执行机构，本质安全、结构紧凑
配套的多弹簧气动薄膜执行机构（ZHA/B系列）采用多弹簧结构设计，较传统薄膜执行机构高度和重量降低约30%，输出力大、动作灵敏、响应迅速。执行机构正反作用可选：正作用（ZHA型）信号压力增加时推杆向下移动；反作用（ZHB型）信号压力增加时推杆向上移动。弹簧范围提供20-100kPa（标准）、40-200kPa、80-240kPa、20-60kPa、60-100kPa等多种选择，适配不同供气压力工况。有效面积覆盖350cm²（ZHA/B-22/23）至1400cm²（ZHA/B-56），行程覆盖10mm至100mm，可满足DN15至DN300全系列阀门精确调节需求。气动执行机构使用压缩空气作为动力源，不产生电火花，具有本质安全性，在LNG、液氧等易燃易爆环境中无需额外采取防爆措施即可安全使用。
4. 单座/双座阀芯可选，满足不同泄漏等级要求
单座式（ZMAP-D型） ：顶部导向非平衡式单座柱塞阀芯结构，泄漏等级可达Class IV（金属硬密封）至Class VI微气泡级零泄漏（软密封），适用于允许泄漏量小、对密封性要求严格的场合，如液氧管线隔离调节及安全阀前级调节等；双座式（ZMAN-D型） ：双座双导向平衡式结构，允许压差大（较单座大2-3倍），适用于允许较大泄漏量但阀前后压差较大的场合，如LNG液化换热器的流量调节；套筒式（ZJHD型） ：笼式多孔套筒导向，降低噪音（比单双座降低约10dB），适用于压缩性流体的低噪音调节工况。
5. 多种密封配置，硬密封/软密封灵活选配
金属硬密封：阀芯阀座密封面堆焊司太莱合金（Stellite），精密研磨配对，硬度HRC38-45，耐冲刷耐磨损，适用于含微量颗粒的低温介质，泄漏等级Class IV/V；软密封（弹性密封）：密封圈选用PTFE（适用-196℃～+150℃）、RPTFE（增强型，耐磨性优于PTFE）、PEEK（适用-196℃～+250℃，高强度耐磨性、耐辐射），实现Class VI微气泡级零泄漏，适用于低温洁净介质的零泄漏调节与切断；多层次金属密封：不锈钢薄片+柔性石墨层叠结构，适用于-196℃～+350℃含微量颗粒的低温介质。密封副双重保险设计：即使软密封件在极端工况下失效，金属密封依然可维持基础密封功能。
6. 波纹管密封与低逸散填料，绝对零外漏
针对有毒有害、高腐蚀性或贵重介质（液氨、含硼水等）的阀杆密封要求，可选用波纹管密封型阀盖配置。波纹管与V型聚四氟乙烯/柔性石墨填料构成双重密封体系，对移动的阀杆形成绝对密封，完全堵绝流体从阀杆外漏。波纹管采用1Cr18Ni9Ti不锈钢等耐低温材料，设计寿命与阀门同寿命。阀杆密封可选用低逸散柔性石墨填料组合，满足ISO 15848逸散性排放标准要求，符合日益严苛的环保排放法规。
7. 抗气蚀多级降压阀内件配置
针对液氧、LNG等低温液体在高压差工况下极易发生的气蚀（空化）现象，可选配多级降压套筒阀内件。通过在阀芯上或多孔套筒中设置多个节流孔，将总压降分为多个阶梯式阶段逐级降低，避免在单一节流口处产生剧烈压降和闪蒸，有效抑制气蚀对密封面的破坏，延长阀门在苛刻工况下的使用寿命。多孔式降压套筒设计还可大幅降低流体节流产生的噪音和振动，改善作业环境。
8. 本质安全、反应快速、控制简单可靠
气动调节阀以压缩空气为动力源，相较于电动调节阀具有以下显著优势：本质安全——不使用电力驱动、无电火花产生，在LNG、液氧等易燃易爆环境中无需额外采取防爆措施；控制简单——4-20mA电信号经定位器直接转换为气信号驱动，无需复杂的电气线路敷设和防爆电气设备；响应快速——气动薄膜执行机构具有先天的快速响应特性，可满足深冷过程对调节速度的要求；维护简便——气动系统结构简单、维护成本低。
9. 配合智能定位器，实现高精度控制和预测性维护
可配置智能电气阀门定位器（4-20mA输入，压电阀或I/P转换原理），控制精度可达±0.5%～±1.0%（定位器对带定位器的气动调节阀的基本误差影响显著，从±5%提升至±1.0%）。智能定位器具有自整定功能——可自动寻找阀门下限和上限、优化阀门控制参数，支持HART/Modbus/Profibus总线通讯，可实现阀位、气源压力等运行参数的远程实时监控和预测性维护诊断（如密封件磨损检测、PST部分行程测试等），大幅提升运维效率。
10. 超宽温度与压力适应能力，阀体多材质选型
产品适用温度覆盖-196℃标准深冷至-250℃超深冷，最高工作温度可达+200℃（加长颈型限），几乎覆盖所有低温工况需求。压力等级最高可达Class2500（约42.0MPa）。阀体及阀内件材料依据最低设计温度选配：-46℃级选用LCB/LCC低温铸钢；-101℃级选用CF8/CF8M不锈钢（经深冷处理）；-196℃级选用CF3M超低碳不锈钢+深冷处理；-196℃以下超深冷选用9%镍钢（ASTM A353/A553）或双相不锈钢S2205/S2507，也可根据特殊要求选用Inconel、Monel、Hastelloy、Ti钛合金等特种合金。
11. 安装维护便捷，使用寿命长
阀门应垂直安装于水平管道上，设置旁通管路便于系统故障或维修时切换至手动操作而不致停产。防吹出阀杆结构设计（从阀体内部装入，阀杆下部设有轴肩）防止在腔体压力升高时阀杆被介质压力推出，便于在带压状态下安全更换填料。可配置手轮机构进行就地手动操作和应急操作。阀内件采用模块化设计，在需清洗或检修时无需将整个阀体从管道上拆卸即可方便地在线更换阀内件，大幅降低维护停机和备件成本，设计寿命与深冷工艺装置主设备寿命匹配。
| 项目 | 参数 |
|---|---|
| 产品型号 | RBP-LT系列进口气动低温调节阀（P = Pneumatic，LT = Low Temperature） |
| 阀体类型 | 直通铸造球型阀体，S流线型流道 |
| 阀芯型式 | 单座非平衡式（ZMAP-D）、双座平衡式（ZMAN-D）、套筒式（ZJHD） |
| 公称通径 | DN15 ~ DN300（NPS 1/2" ~ 12"），部分系列可达DN15 ~ DN400 |
| 公称压力 | PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10.0MPa；Class150、Class300、Class600、Class900、Class1500、Class2500 |
| 最大压力等级 | 可达Class2500（约42.0MPa） |
| 连接方式 | 法兰连接（RF突面法兰、MFM凹凸面法兰、RTJ环连接面法兰）、焊接连接（对焊BW、承插焊SW）、螺纹连接（1"以内） |
| 设计及制造标准 | GB/T 4213、GB/T 17213、IEC 60534、ASME B16.34 |
| 低温阀门专用标准 | BS 6364（-50℃～-196℃低温阀门规范）、GB/T 24925（低温阀门技术条件，阀盖加长颈最小伸长量、隔离滴盘要求）、ISO 28921 |
| 结构长度标准 | GB/T 17213.3、IEC 60534-3-1、ASME B16.10 |
| 连接法兰标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 压力试验标准 | GB/T 13927、API 598、JB/T 9092、BS 6364（低温试验） |
| 适用介质 | 液化天然气（LNG）、液氧（LO₂）、液氮（LN₂）、液氩（LAr）、液氢、液氦、液化石油气（LPG）、液态乙烯（LEG）、液态二氧化碳、液态丙烷、液氨、低温空气分离介质、低温制冷剂等 |
| 介质温度 | 标准低温型：-196℃～+80℃；超低温型：-250℃～+200℃；中温型（非深冷工况）：-60℃～+450℃（短时） |
| 阀体材质 | CF8（304不锈钢）、CF8M（316不锈钢）、CF3M（316L超低碳不锈钢）、LCB/LCC低温铸钢、双相不锈钢（2205/2507）、9%镍钢（-196℃级）、WCB/A105铸钢（非深冷）、特种合金（Inconel/Monel/Hastelloy/Ti） |
| 阀芯材质 | 304不锈钢、316不锈钢、316L不锈钢；密封面可堆焊司太莱合金（Stellite）/硬质合金，可选钛和耐腐蚀合金 |
| 阀杆材质 | 1Cr18Ni9Ti、2Cr13、304不锈钢、316不锈钢、17-4PH |
| 密封材质（软密封） | PTFE（适用-196℃～+150℃）、RPTFE（增强型，耐磨优于PTFE）、PEEK（适用-196℃～+250℃，高强度、耐辐射） |
| 密封材质（金属硬密封） | 不锈钢薄片+柔性石墨多层次、司太莱合金堆焊密封面（硬度HRC38-45）、碳化钨喷涂（HVOF，硬度≥HRC65） |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、柔性石墨填料、波纹管密封+填料双重密封 |
| 密封垫片 | 金属夹石墨密封垫、紫铜垫、1Cr18Ni9Ti石棉缠绕垫片 |
| 上阀盖型式 | 加长颈型（低温型，标配） -10～-196℃，适用于深冷介质隔离填料防冻；超低温加长颈型 -196～-250℃，加长颈长度≥400mm；波纹管密封加长颈型 -40～+350℃，实现绝对零外漏；散热片型（中温，230～560℃）适用非深冷高温介质 |
| 加长颈长度 | -46～-101℃：150-200mm；-101～-196℃：250-350mm；-196℃以下：400-500mm（依据温度梯度理论设计，确保填料函≥0℃） |
| 阀盖压紧型式 | 螺栓压紧式 |
| 阀杆密封结构 | 双层填料+碟簧预紧、波纹管密封（可选）、防吹出阀杆结构 |
| 流量特性 | 直线特性（Linear，适用于压力调节、液位调节）、等百分比特性（Equal Percentage，适用于流量调节、温度调节）、快开特性（Quick Opening） |
| 固有可调比 | 50:1（标准），配置特定附件可达75:1 |
| 泄漏等级 | 金属硬密封：ANSI/FCI 70-2 Class IV（泄漏量≤0.01%×阀额定容量）；软密封：Class VI（微气泡级零泄漏） |
| 公称通径DN（单座式）对应Kv值 | 20（阀座10/12/15/20：Kv 1.8-6.9）；25（15/20/25：4.4-11）；32（20/25/32：11-17.6）；40（25/32/40：17.6-27.5）；50（32/40/50：27.5-44）；65（40/50/65：44-69）；80（50/65/80：69-110）；100（65/80/100：110-176）；125（80/100/125：176-275）；150（100/125/150：275-440）；200（125/150/200：440-690） |
| 公称通径DN（双座式）对应Kv值 | 25/32/40/50/65/80/100/125/150/200：对应Kv 10-630（平衡式结构，Kv值显著大于同口径单座） |
| 执行机构型式 | ZHA/B型多弹簧气动薄膜执行机构（正作用ZHA型/反作用ZHB型）；可选ZMA系列执行机构 |
| 执行机构型号及参数 | ZHA/B-22（面积350cm²，行程10/16mm）；ZHA/B-23（面积350cm²，行程25mm）；ZHA/B-34（面积560cm²，行程40mm）；ZHA/B-45（面积900cm²，行程40/60mm）；ZHA/B-56（面积1400cm²，行程100mm）；ZMA-2/3/4/5系列行程10-60mm |
| 弹簧范围 | 20-100kPa（标准）、20-60kPa、60-100kPa、40-200kPa、80-240kPa |
| 供气压力 | 0.14 ~ 0.40MPa（140-400kPa） |
| 气源接口 | Rc1/4" 或 NPT1/4" |
| 膜片材质 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 执行机构环境温度 | -30℃ ~ +70℃ |
| 作用方式 | 气开式（K型，信号增加阀门开启，失气时关闭FC）；气关式（B型，信号增加阀门关闭，失气时开启FO） |
| 控制信号（配定位器） | 4-20mA DC、0-10mA DC、0-10V DC、1-5V DC |
| 气信号（直接驱动） | 20-100kPa（标准信号） |
| 控制精度 | 不带定位器：≤±5.0%；带定位器：≤±1.0% |
| 回差 | 不带定位器：≤3.0%；带定位器：≤1.0% |
| 死区 | 不带定位器：≤3.0%；带定位器：≤0.4%~1.0% |
| 防护等级 | 执行机构及附件：IP65/IP66/IP67 |
| 执行器本体防爆等级 | 本质安全（无需防爆）；定位器/电磁阀等附件可选Ex ia IIC T6本安型或Ex d IIC T6隔爆型 |
| 法兰密封面型式 | PN1.6/2.5：凸面（RF）；PN4.0/6.4：凹凸面（MFM），阀体为凹面；ANSI标准：RF、RTJ |
| 配置类别 | 可选配置项 |
|---|---|
| 阀门结构型式选型 | 单座式（ZMAP-D型） ——顶部导向非平衡式单座柱塞阀芯结构，泄漏等级Class IV~VI，适用于允许泄漏量小、介质较清洁的液氧、液氮、LNG等低温洁净介质的精确调节与切断；双座式（ZMAN-D型） ——双座双导向平衡式结构，允许压差大（较单座大2-3倍），适用于允许较大泄漏量但阀前后压差较大的LNG换热器、低温泵后管线流量调节；套筒式（ZJHD型） ——笼式多孔套筒导向，多孔节流可分散流体动能、降低噪音，适用于气体/蒸汽等压缩性低温流体的低噪音调节，可用于高压差气体工况；角型结构（ZXPD型） ——阀体采用精密铸造角形结构，适用于空间受限的冷箱内安装 |
| 密封结构选型 | 金属硬密封（标准配置） ——阀芯阀座密封面堆焊司太莱合金（Stellite）并精密研磨，硬度HRC38-45，耐冲刷、耐磨损、耐汽蚀，适用于高压差含微量颗粒的低温介质（液氧、液氮、液化天然气等），泄漏等级Class IV/V；软密封（PTFE/RPTFE/PEEK） ——密封圈选用PTFE（-196℃～+150℃）、RPTFE（增强型）、PEEK（-196℃～+250℃，高强度、耐辐射、耐磨），Class VI微气泡级零泄漏，适用于低温洁净介质零泄漏调节与切断场合；多层次金属密封 ——不锈钢薄片+柔性石墨层叠结构，适用于-196℃～+350℃含微量颗粒的低温介质 |
| 密封副硬化处理 | 司太莱合金（Stellite）堆焊+精密研磨——硬度HRC38-45，标配硬化方式，适用于通用低温介质；碳化钨喷涂（HVOF超音速喷涂工艺）——硬度≥HRC65，极高耐磨性，适用于低温含微量砂粒或其他固体颗粒冲刷严重的介质（如海水冷却的低温回路），堆焊后温度低于-100℃须再次深冷处理；镍基合金堆焊——耐高温腐蚀，适用于酸性和腐蚀性低温气体 |
| 上阀盖型式选配 | 加长颈型（低温型，标配） ——适用温度-196℃～+200℃，加长颈长度根据最低设计温度确定（低温型10～-196℃；超低温型-196～-250℃），使填料处于常温下工作，防结冰；波纹管密封加长颈型 ——波纹管与填料双重密封，完全堵绝流体外漏，适用于有毒有害、高腐蚀性或贵重低温介质（液氨、含硼水等），适用温度-40℃～+350℃；散热片型（中温型，非深冷） ——适用于+230℃～+560℃中高温介质（非深冷工况），散热片有效降低填料函温度，保护密封填料和执行机构；保温夹套型 ——阀盖带加热夹套，可通蒸汽或导热油保温，适用于易结晶、高粘度低温介质的防结晶和防凝固 |
| 阀体材质选型 | CF8（304不锈钢）——一般低温介质，经济型；CF8M（316不锈钢）——耐酸碱性腐蚀，适用于低温化工介质；CF3M/316L超低碳不锈钢——抗晶间腐蚀，适用于强腐蚀性低温介质（液氧等对碳含量敏感介质必须选用），-196℃级适用；LCB/LCC低温铸钢——-46℃级低温工况，经济型方案，适用于液化石油气LPG；9%镍钢（ASTM A353/A553）——-196℃级LNG/液氧/液氮专用材料；双相不锈钢2205/2507——-50℃级耐氯离子腐蚀，适用于海水冷却的低温回路；特种合金（Inconel、Monel、Hastelloy、Ti钛合金）——特殊苛刻腐蚀低温工况 |
| 阀芯与阀座材质选型 | 304不锈钢——一般低温介质，经济型；316不锈钢——耐腐蚀性介质；316L不锈钢——超低碳耐腐蚀，抗晶间腐蚀，适用于液氧等敏感介质；17-4PH沉淀硬化不锈钢——高强度高硬度；9Cr18——高硬度耐磨损；密封面堆焊司太莱合金（Stellite）——硬度HRC38-45，标配硬化方式；密封面堆焊碳化钨（HVOF工艺）——硬度≥HRC65，极高耐磨性，适用于强冲蚀工况；钛和耐腐蚀合金——特殊腐蚀工况 |
| 抗气蚀与降噪配置 | 多级降压套筒（抗气蚀型） ——套筒上开设多个对称节流孔，将总压降分为多个阶梯式阶段逐级降低，有效抑制液体介质在高压差工况下的气蚀现象，保护密封面；低噪音套筒（降噪型） ——多孔式套筒设计，将单一节流口分解为多个微小节流孔，分散流体动能，大幅降低高压差气体或蒸汽所产生的噪音和振动，可选配降噪笼式阀内件 |
| 波纹管密封型阀盖配置 | 波纹管采用1Cr18Ni9Ti不锈钢或316L不锈钢材质，波纹管与填料构成双重密封体系，对移动的阀杆形成完全密封，完全堵绝流体外漏。适用于-40℃～+350℃，尤其适合有毒有害介质（氨气、氯气等）、高腐蚀性介质（强酸、强碱）或贵重介质（稀有气体、贵金属催化物悬浮液）的严格控制场合，防止介质外泄造成安全、环保事故或物料损失 |
| 气动附件配置 | 智能电气阀门定位器 ——4-20mA输入，压电阀或I/P转换原理，自整定功能，HART/Modbus/Profibus通讯，控制精度±0.5%~±1.0%，支持泄漏检测、PST部分行程测试、压力/温度诊断，可选本安型Ex ia IIC T6或隔爆型Ex d IIC T6；气动阀门定位器 ——20-100kPa气信号输入，适用于无电源或本安要求高的纯气动控制回路（不需电气转换）；电磁阀 ——实现程序控制或两位控制，可选常开型或常闭型，可实现失电保护，防爆等级可选Exd IIC T6；空气过滤减压阀（气动三联件/二联件） ——将压缩空气进行过滤净化并将压力稳定在所需数值上（标准0.14-0.40MPa），进口气动调节阀必配附件；限位开关（回讯器） ——无源触点信号，开到位/关到位远程反馈（普通型/防爆Exd型可选）；阀位反馈器（位置发送器/阀位变送器） ——4-20mA阀位信号远传，实时监测阀门开度（定位器的逆向动作）；气动继动器 ——功率放大器，可将气压信号送到较远位置，消除信号管线加长带来的滞后，缩短动作时间；保位阀（气锁阀） ——气源故障时切断气源，使膜室压力保持在故障前一瞬间状态，维持阀位；增压阀 ——增大输出气量，提高动作速度；手轮机构 ——侧装式或顶装式，就地手动操作，断电/断气时可手动驱动阀门，用于应急操作和现场调试 |
| 连接形式选配 | RF突面法兰（PN1.6/2.5适用）——标准配置，平垫密封，适用于低温但非极端高压；MFM凹凸面法兰（PN4.0/6.4适用）——阀体为凹面，中高压密封，密封更可靠；RTJ环连接面法兰——高压密封，Class300及以上适用，金属密封环密封；对焊连接（BW）——ASME B16.25标准，高压及永久性安装场合，流道平滑无泄漏点，深冷管线推荐；承插焊连接（SW）——ASME B16.11标准，小口径高压场合；螺纹连接（NPT/PT/G）——适用于DN50以下，经济型安装；可根据用户要求提供ANSI、JPI、JIS等国外法兰标准的产品，法兰距按用户需要确定 |
| 流量特性选型 | 直线流量特性——阀芯位移与流量成线性关系，适用于压力调节、液位调节等场合；等百分比流量特性——流量增益随开度增大而增加，适用于流量调节、温度调节等场合；快开特性——适用于快速切断场合 |
| 附件选配建议 | 对调节精度要求较高时：配电气阀门定位器（基本误差从±5%提升至±1.0%）；需要远程监控阀门状态时：配智能阀门定位器+限位开关+4-20mA阀位反馈；气源质量不稳定的现场：必配空气过滤减压阀（过滤净化+稳压）；涉及程序自动控制和紧急切断时：配电磁阀（实现失电保护/联锁关闭）；需要在控制室直接远程观测阀门开度时：配位置发送器/阀位传送器；需要提高调节阀动作速度时：配气动继动器（消除管线信号滞后）；气源故障需保持阀门原位的工艺：配保位阀；要求在控制室显示阀位情况时：配限位开关 |
| 防爆与防护配置 | 本质安全（Ex ia IIC T6） ——定位器及附件符合本安防爆要求，适用Zone 0危险区域（气动执行器本体无需防爆）；隔爆（Ex d IIC T6） ——电磁阀/限位开关符合隔爆防爆等级，适用Zone 1危险区域；防护等级 ——执行机构及附件：IP65（防尘防喷水）/IP66（防强喷水）/IP67（防短时间浸水），适配室外或潮湿环境；防静电设计 ——阀杆与阀芯间设置防静电装置，将低温介质高速流动产生的静电安全导出至接地系统；防火防静电配置 ——可选符合API 607/API 6FA防火标准，适用于LNG接收站等对火灾安全有要求的场合 |
| 特殊功能配置 | 防吹出阀杆结构——下装式防吹出设计，防止阀杆在压力下喷出；低逸散填料系统——符合ISO 15848、TA-Luft标准，满足环保法规排放要求；双重密封填料系统——提高填料密封可靠性；防静电装置——消除流体摩擦产生的静电，适用于低温液氧等易燃易爆介质；防结晶加热夹套——适用于易结晶介质（液氨、含硼水等），可通蒸汽或导热油保温，防止介质在阀腔内结晶或凝固；SIL等级能力——可满足SIL2/SIL3安全完整性等级应用要求（需配置相应定位器及附件）；旁路系统——大口径或高压差阀门可选配旁路平衡阀，用于平衡开启前阀门两侧压差，降低主阀开启扭矩 |
| 深冷处理工艺要求 | 零件在精加工前须进行深冷处理：使用温度≤-101℃的关键零件（阀体、阀芯、阀座、阀杆）必须深冷处理；密封面堆焊硬质合金（温度低于-100℃）须再次进行深冷处理；深冷处理工艺记录须与产品同步交付，确保全程可追溯。根据BS 6364及GB/T 24925标准要求，所有接触低温介质的部件在精加工前须完成深冷处理。对于冷箱内安装（天然气液化过程）的阀门，延长阀盖能确保深冷工艺介质不会损坏敏感部件（填料和阀门附件），加长颈通常采用薄壁结构减少外界热能传入 |
| 附加检测与质量控制 | 提供低温静压试验（阀座气密封试验）；低温气密性试验（按BS 6364 Clause 8.2）；阀杆动态循环密封性能测试（按BS 6364 Clause 8.3）；Charpy V型缺口冲击试验（在或低于最低设计温度下验证材料韧性）；深冷处理记录报告；材质证明书；无损探伤（RT、PT、MT）报告（按ASME或RCC-M相应等级要求） |
| 适用行业与典型应用 | LNG产业链 ——液化天然气接收站（接收站卸料臂管线、LNG储罐进出口隔离阀、再冷凝器进出口调节阀、气化器进出口调节阀、BOG压缩机进出口阀）、LNG液化工厂（原料气净化单元、液化单元循环调节阀）、LNG加注站、LNG运输船与槽车灌装调节系统；空分装置（ASU） ——液氧泵进出口压力/流量调节、液氮储槽压力控制、液氩精馏塔流量调节、空气分离冷箱内节流阀；低温化工 ——乙烯装置液态乙烯/丙烯流量调节、液氨系统压力控制、深冷精馏塔进出口调节、液态二氧化碳处理系统；航空航天 ——液氢/液氧火箭燃料地面供应系统流量/压力调节、发射场低温管路控压；科研实验 ——低温物理实验室液氦输送与控制系统、超导实验冷却系统调节；冶金/钢铁 ——液氧站氧气供应系统的压力调节；电力行业 ——核电站低温回路（设备冷却水）的流量调节；制药与生物 ——低温冷冻干燥系统制冷剂流量控制 |
| 订货须知 | 订货时须明确提供以下关键信息以确保准确选型：1. 产品名称与型号（进口气动低温调节阀）及公称通径（DN）/公称压力（PN/Class）；2. 介质名称及成分（LNG/液氧/液氮/液氢等）、设计最低温度（明确是否≤-101℃需要深冷处理）；3. 阀门结构型式（单座式/双座式/套筒式/角型式）；4. 连接方式（法兰/焊接/螺纹）及法兰/焊接端标准（GB/ANSI/DIN/JIS）；5. 密封型式（软密封PTFE/RPTFE/PEEK/金属硬密封）及泄漏等级要求（Class IV/V/VI）；6. 阀体及阀内件材质要求（CF3M/316L/双相不锈钢/9%镍钢等）；7. 是否要求深冷处理（温度≤-101℃必须深冷处理）及深冷处理验收报告，堆焊后温度低于-100℃须再次深冷处理；8. 是否要求低温冲击试验报告及低温密封性能试验；9. 加长颈上阀盖长度要求（依据最低设计温度和阀盖加长颈最小伸长量GB/T 24925计算）；10. 执行机构类型（ZHA/B系列/ZMA系列）及弹簧范围/作用方式（气开FC/气关FO）；11. 供气压力范围及气源接口规格；12. 是否要求附件（阀门定位器类型及防爆等级、电磁阀、空气过滤减压阀、限位开关、手轮机构等）；13. 防爆等级要求（本安Ex ia IIC T6/隔爆Ex d IIC T6/无要求）及防护等级要求（IP65/IP66/IP67）；14. 流量特性要求（直线/等百分比/快开）；15. 是否要求波纹管密封型阀盖（绝对零外漏要求）；16. 是否要求多级降压套筒或低噪音套筒（抗气蚀/降噪）；17. 是否要求防静电、防火防静电设计（API 607）、低逸散填料系统（ISO 15848）；18. 环境温度及安装方式（室内/户外/冷箱内/海上平台）；19. 是否附带BS 6364低温型式试验报告及合格证书；20. 是否要求SIL等级能力认证（SIL2/SIL3） |
说明：以上参数基于美国罗伯逊ROBERTSON RBP-LT系列进口气动低温调节阀的标准技术规范编制。进口气动低温调节阀与常规气动调节阀的核心区别在于：采用加长颈型上阀盖（长颈阀盖）隔离低温传导，保证填料在常温工作状态；所有与低温介质接触的关键零件在精加工前须经过严格的深冷处理，消除奥氏体不锈钢在深冷环境下的马氏体相变风险；适用温度最低可达-250℃，完全符合BS 6364低温阀门专用标准及GB/T 24925低温阀门技术条件要求；密封副采用耐低温非金属材料（PTFE、RPTFE、PEEK）或堆焊硬质合金的金属密封方案；配置低逸散阀杆密封/波纹管密封，满足低温易燃气体的零泄漏零外漏要求。
进口气动低温调节阀与电动低温调节阀的核心区别在于：气动调节阀以压缩空气为动力源，具有本质安全、无需额外防爆认证的优势，特别适用于LNG接收站、空分冷箱等高防爆等级要求的场合；电动调节阀需额外选用防爆型执行机构且需考虑低温对电气元件的影响，成本较高。气动响应速度快、控制简单，尤其适合对调节速度有要求的深冷过程控制场合。
选型建议：对于介质温度低于-101℃的LNG、液氧、液氮、液氩等深冷工况，必须选用经过深冷处理的低温阀门，并依据BS 6364标准进行低温性能试验验证。客户应根据实际工况的介质温度、压力等级、密封要求（零泄漏/允许微漏）、控制方式（调节型/开关型）及防爆区域要求进行充分评估后合理选型。对于液氧等强氧化性介质，务必选用脱脂处理和纯氧服务专用配置。
具体规格可根据客户现场工况进行定制化选型，建议在选型前向我司技术工程师提供详细的介质参数（介质成分、设计最低温度、最高工作压力、最大压差、管道口径）及气动控制要求（执行器规格、附件配置、防爆等级），并充分落实气源质量（配置空气过滤减压阀是必须的）和供气压力稳定性。在订货时务请注明阀体材质、密封型式、上阀盖型式（加长颈型长度/波纹管密封型）、阀芯结构（单座/双座/套筒/角型）、执行机构作用方式及气动附件配置等关键信息，并明确是否需要BS 6364低温型式试验报告、深冷处理验收记录及特殊介质（如液氧）的脱脂清洗记录和纯氧服务认证，以便我司为您提供最优的低温阀门整体解决方案。
