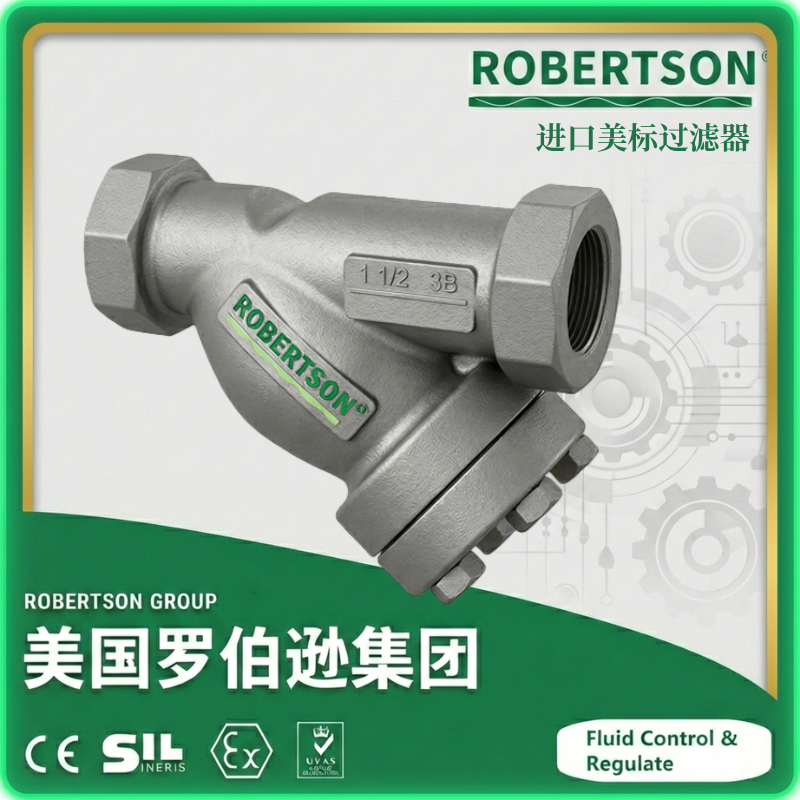

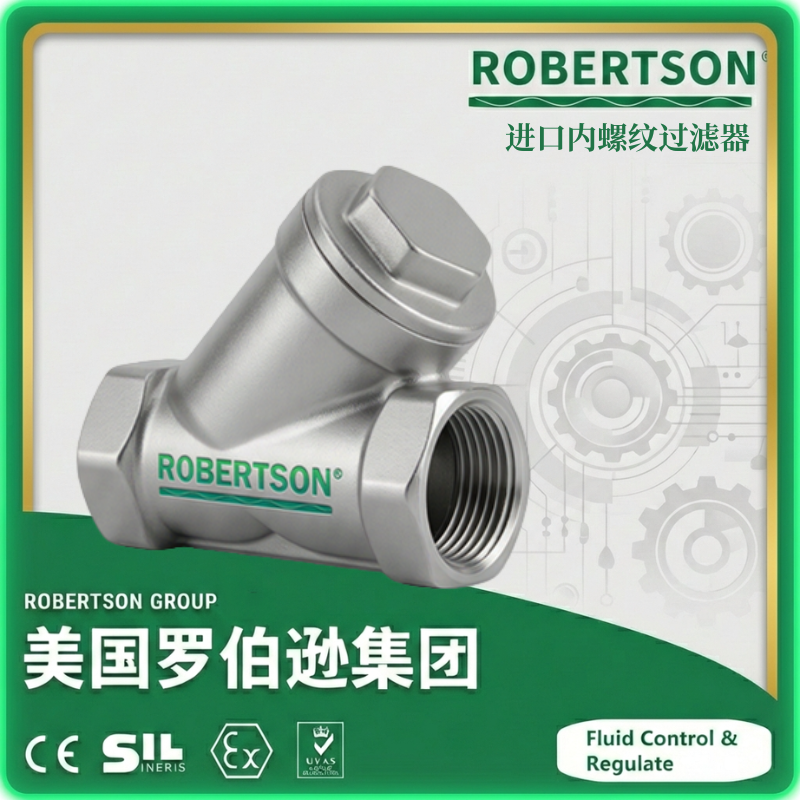

美国罗伯逊ROBERTSON进口内螺纹过滤器是一种采用内螺纹连接的小口径管道过滤设备，主要由阀体、滤筒（或滤篮）、法兰盖及紧固件等部件构成，广泛适用于石油、化工、天然气、电力、冶金、制药、食品及水处理等行业。ROBERTSON进口内螺纹过滤器是输送介质的管道系统不可缺少的一种过滤装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。该产品按结构形式可分为Y型和篮式两大类，均为内螺纹连接，具有结构紧凑、体积小、重量轻、安装便捷等特点，特别适用于支路管道及空间受限的安装场合。 ROBERTSON进口内螺纹过滤器当流体进入置有一定规格滤网的滤筒后，杂质被阻挡在滤芯内，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后重新装入即可，使用维护极为方便。过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便、纳污量大等突出优点。ROBERTSON进口内螺纹过滤器适用介质可为水、油、气、蒸汽等多种流体，可根据用户需要设置不同精度的过滤网，广泛应用于石油、化工、电力、环保、水利、供热、给排水及工业机械等行业。 该系列产品阀体材质可根据介质特性灵活选配铸铁、碳钢、黄铜及不锈钢（304/316/316L），密封件材质可选用柔性石墨、聚四氟乙烯（PTFE）、丁腈橡胶（NBR）及耐油石棉等。ROBERTSON进口内螺纹过滤器以其抗污性强、排污方便、流通面积大、压力损失小、结构简单等优势，成为管道系统中小口径管路过滤保护的理想解决方案。
内螺纹紧凑结构，安装便捷：ROBERTSON内螺纹过滤器采用内螺纹连接（G/NPT/BSPT/BSP标准），结构紧凑、体积小、重量轻，可直接与管道连接，无需焊接，安装迅速便捷，特别适用于小口径支路及空间受限的安装场合。
Y型与篮式双重结构，满足多样过滤需求：ROBERTSON提供Y型过滤器和篮式过滤器两种结构方案。Y型过滤器（GL11W/GL11H型）结构紧凑，流阻小，适用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。篮式过滤器（SRB型）体积偏小，操作简便，过滤面积大，由于结构简单、拆卸容易，在维护与维修时非常方便，适用于较高过滤精度要求。
不锈钢滤网坚固耐用，过滤精度可调：ROBERTSON内螺纹过滤器过滤网采用不锈钢双层网结构（奥氏体304、316、316L材质），坚固耐用，纳污量大。滤网目数可根据用户需要灵活设置，通水网一般为18～30目，通气网为10～100目，通油网为100～480目。过滤精度范围覆盖10～300目/in，满足从粗滤到精滤的多种级别需求。
流通面积大、压力损失小，节能高效：ROBERTSON过滤器具有抗污性强、流通面积大、压力损失小的优点。Y型过滤器阻力小，排污方便；篮式过滤器流道通畅，局部阻力损失极小，全开时介质流通压力几乎无损失，显著降低输送能耗。阀体内腔平滑，无死角，不易产生介质滞留和沉积。
多材质选配，适应广泛介质：ROBERTSON内螺纹过滤器壳体材质可根据介质特性灵活选配碳钢（WCB）、黄铜（B62）、不锈钢304、316、316L等多种材质。滤框滤网材质均为不锈钢，密封件材质可选柔性石墨、聚四氟乙烯（PTFE）、耐油石棉、丁腈橡胶（NBR）等。适用介质覆盖水、油品、气体、蒸汽、硝酸类、醋酸类等多种流体。双相不锈钢、2205/904L等特殊材质可用于硫酸、醋酸、海水等高腐蚀介质工况。
宽温区宽压差覆盖，工况适应性强：ROBERTSON内螺纹过滤器适用温度范围覆盖-80℃至+450℃（多等级可选），公称压力覆盖0.6MPa～6.4MPa（150Lb～600Lb，最高可达2500Lb）。壳体环境温度覆盖-80℃至+450℃，满足从低温到高温的多样化介质输送需求。
纳污量大，维护简便：ROBERTSON内螺纹过滤器纳污容量大，显著减少清洗维护频率。当需要清洗时，只需将可拆卸的滤筒取出，处理后重新装入即可，使用维护极为方便，无需将过滤器从管道上整体拆下。滤网清洗后即可重复使用，经济环保。篮式过滤器还可通过旋开主管底部螺塞排净流体后再拆卸法兰盖进行清洗，避免介质外溅。
多重设计制造标准适配全球管道：ROBERTSON内螺纹过滤器设计与制造符合MFG、HG/T 21627、GB/T 14382-93、SH/T 3411-99等国内外标准。试验与检验符合API 598及GB/T 13927标准。结构长度符合MFG、GB/T 12221、EN 558-1等标准，可与全球范围内的管道系统实现无缝对接。可提供国标GB、美标ASME/ANSI、德标DIN、日标JIS等多种标准的产品，适应国内外不同工程规范。
结构紧凑，低流阻设计：ROBERTSON过滤器结构先进，流阻小，体形小、滤眼细、阻力小、效果高，安装检修方便、成本低、排污时间短，对一般小型号者，只需5-10分钟即可完成清洗。篮式过滤器筒体采用快开或法兰连接，便于拆卸清洗，且设有排污口（G1内螺纹）和排气口，方便在线排污。
注：以上参数为ROBERTSON进口内螺纹过滤器标准产品覆盖范围，具体技术参数（公称通径、压力等级、适用温度、材质等）请根据实际工况的介质特性、温度条件、压力等级、过滤精度要求及系统需求与ROBERTSON技术支持确认，可进行定制化配置。

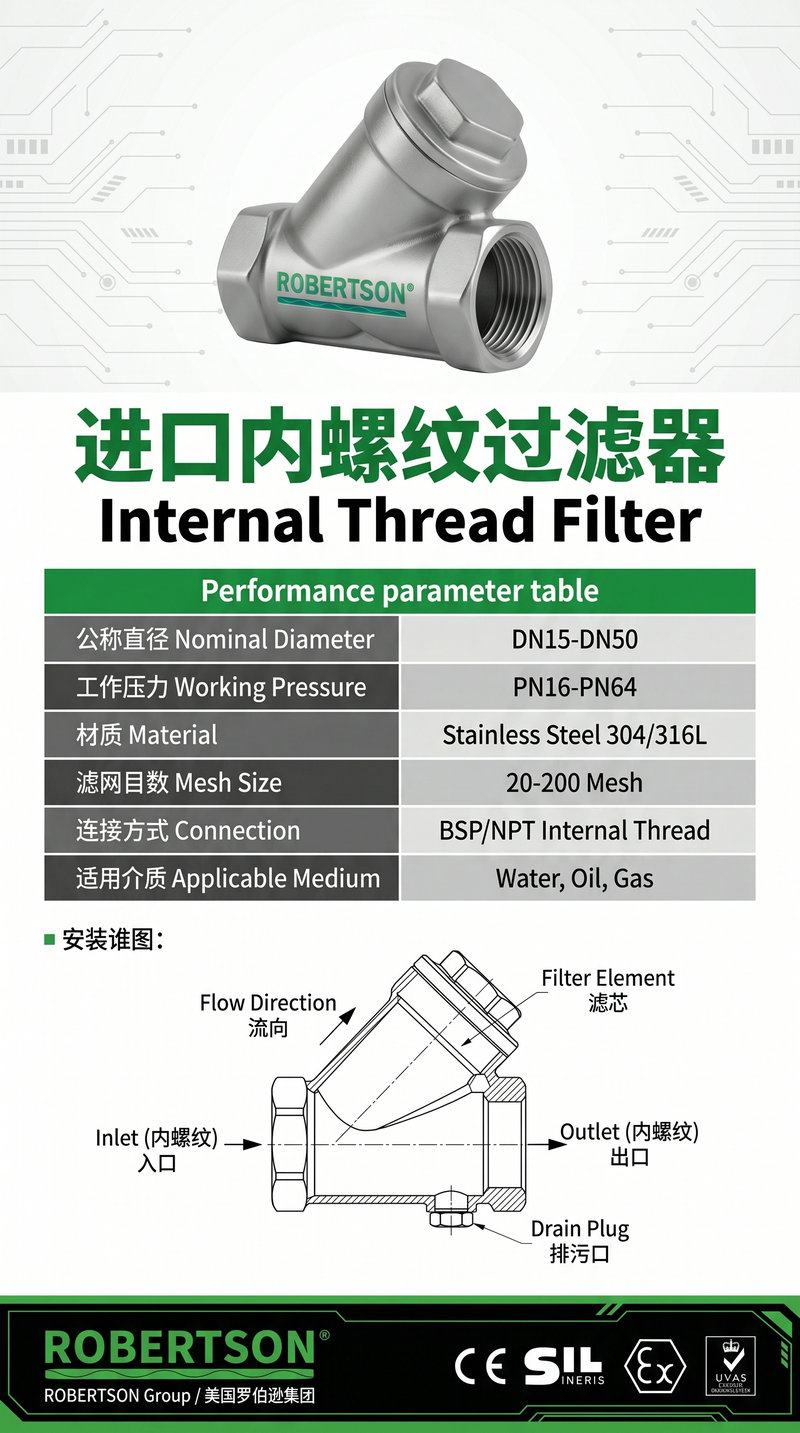

结构型式与壳体结构选配：ROBERTSON进口内螺纹过滤器按结构分为Y型过滤器和篮式过滤器两种主要形式，用户可根据管道布置和过滤要求灵活选配。Y型过滤器（GL11W/GL11H型）为标准配置，结构紧凑、阻力小、排污方便，适用于中小口径管道及洁净度要求较高的介质工况，公称通径通常为DN10～DN50。篮式过滤器（SRB/SN/SG型）体积偏小，过滤面积大，拆卸容易，在维护与维修时非常方便，适用于较高过滤精度要求。按连接端型式还可提供内螺纹连接型（标准）、承插焊连接型（SW，ASME B16.11标准，适用于高压小口径焊接管道系统）及卡箍快装型（适用于需要频繁拆卸清洗的卫生级应用）。ROBERTSON还可按需提供高低式篮式过滤器（YG07型）、双桶双联切换过滤器（一用一备）等派生型号。
阀体与过流部件材质升级选配：ROBERTSON内螺纹过滤器阀体材质标准为碳钢WCB（经济型配置，适用于水、油品、蒸汽等常规无腐蚀性介质，适用温度-30℃～425℃）及黄铜（经济型配置，适用于水、空气等弱腐蚀介质）。可按介质腐蚀性程度及温度等级升级选配：不锈钢304（通用型耐腐蚀材质，适用于硝酸类、氧化性介质及食品、医药行业对洁净度要求高的场合）；不锈钢316/316L（含钼，耐氯离子点蚀及酸碱腐蚀性能显著优于304，适用于醋酸类、海水、含盐介质及腐蚀性较强工况）；双相不锈钢2205/2507（兼具高强度与优异耐腐蚀性，抗氯离子应力腐蚀开裂性能卓越，适用于海水、高盐度环境及含氯离子介质工况，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蚀性，适用于硫酸的储存与运输设备如热交换器等）。紧固件可全部升级为不锈钢304/316材质，防止外部锈蚀。
过滤精度与滤网形式选配：ROBERTSON内螺纹过滤器过滤精度（目数）可按用户要求定制，标准配置通水网18～30目，通气网10～100目，通油网100～480目。滤网形式可选不锈钢双层编织网型（过滤精度高，阻力小，适用于精过滤工况）或冲孔板型（坚固耐用，适用于含大颗粒杂质的粗过滤工况）。篮式过滤器滤篮材质标准为不锈钢304，可按腐蚀性要求升级为不锈钢316/316L或双相不锈钢2205。滤网规格可覆盖10目至500目（篮式最高可达400目）。用户应根据介质洁净度要求和系统压降允许范围灵活定制滤网目数和形式。
排污与排渣附件配置：ROBERTSON内螺纹过滤器标准配置底部螺塞式排污口或排污球阀（G1内螺纹～G3/4内螺纹），用于定期排放底部沉积污物。可按用户要求升级为手动排污阀或电磁排污阀（气动排污阀可选），配合PLC控制系统实现定时自动排污，适用于无人值守机房及自动化监控系统。过滤器顶部可配置排气阀（旋塞或针阀），用于系统首次启动时排放滤芯内积聚气体。篮式过滤器还可选配快开式法兰盖（无需工具即可快速拆卸，大幅减少拆盖清洗时间）和内置永久磁铁组件（在滤篮底部集渣区安装高性能钕磁棒，吸附流体中的铁磁性颗粒，特别适用于管道焊接后残留铁屑的清理）。
仪表及监控附件配置：ROBERTSON内螺纹过滤器可根据自动化程度及系统监控需求配置以下仪表及组件。压力表接口/压力表（在过滤器进口和出口侧预留G1/4″或M14×1.5压力表接口，用户可选购配套压力表进行阀前及阀后压力实时监测）。差压变送器/差压开关（实时监测进口与出口压差变化，可选4-20mA模拟信号输出至DCS/PLC，当压差超限时自动触发报警或提示清洗滤网）。温度传感器（PT100铂电阻，安装于过滤器筒体，实时监测介质温度，接入控制系统实现超温报警）。限位开关（安装于快开法兰盖上，反馈法兰盖关闭/开启状态，防止误操作）。防爆型仪表需选用隔爆（Ex d）或本安（Ex ia）型版本。可选配磁性浮子液位报警器（当过滤器底部污物沉积达到设定高度时发出报警信号，提示及时排污）。
防爆与防爆区配置：ROBERTSON内螺纹过滤器可根据危险场所安全等级要求提供防爆型配置，适用于Zone 1、Zone 2爆炸性气体环境。过滤器本体为全金属结构，本身具备本质安全特性，但配套的自清洗电机（如选用）、电动排污阀、差压控制器及传感器均需达到Ex d IIB T4或Ex d IIC T4防爆等级。隔爆型电机及接线盒外壳采用高强度铸件，隔爆结合面符合GB 3836.2标准，配套防爆电缆引入装置。ATEX认证防爆型可选，符合欧盟防爆指令标准，适用于出口项目及国际防爆标准要求。防爆整机应取得国家防爆合格证方可安装使用。
法兰与连接方式选配：ROBERTSON内螺纹过滤器标准连接方式为内螺纹连接（G、NPT、BSPT、RC标准）。法兰标准可按用户要求定制：GB/T 9119（国标法兰，PN6/PN10/PN16）、ASME B16.5（美标法兰，Class 150～600LB）、DIN标准（德标法兰）、JIS标准（日标法兰）。密封面形式可选RF突面（标准配置，适用于多数工况）、FF全平面（适用于低压管道系统）。对焊连接（BW，ASME B16.25标准）可选配，适用于高压管道或对泄漏要求严格的焊接管道系统，无泄漏风险。承插焊连接（SW，ASME B16.11标准）可选配，适用于高压高温小口径焊接管道系统（NPS 2″及以下）。卡箍快装式（卫生级卡箍接头）可选配，适用于食品、制药、生物工程等卫生级应用，无死角、便于拆卸清洗。可提供对接反向法兰、紧固件（螺栓/螺柱/螺母）及金属缠绕垫片/PTFE垫片全套连接件，便于现场管道连接。结构长度符合GB/T 12221、ASME B16.10标准，可与同压力等级的阀门方便地互换。
过滤精度的换算与选型参考：ROBERTSON进口内螺纹过滤器的滤网目数与颗粒直径的对照关系可按以下选型表参考。粒度越小，目数越高，过滤精度越细。根据介质特性选择目数：水系统一般选18～30目（600～850μm），油系统一般选60～200目（75～250μm），气体系统一般选40～100目（150～300μm）。需特别注意：过滤精度越细，压差损失越大，应在精度和压损之间平衡。选型时务必明确介质最大颗粒粒径和含量。
| 目数（目/in） | 孔径（mm） | 粒度（μm） | 目数（目/in） | 孔径（mm） | 粒度（μm） |
|---|---|---|---|---|---|
| 4 | 4.75 | 4750 | 50 | 0.3 | 297 |
| 8 | 2.36 | 2360 | 80 | 0.18 | 178 |
| 12 | 1.7 | 1700 | 100 | 0.15 | 150 |
| 16 | 1.18 | 1180 | 120 | 0.125 | 124 |
| 20 | 0.85 | 840 | 140 | 0.106 | 104 |
| 30 | 0.6 | 590 | 200 | 0.074 | 74 |
| 40 | 0.425 | 420 | 300 | 0.04 | 40 |
保温夹套与伴热系统配置：ROBERTSON内螺纹过滤器可根据介质结晶特性及环境条件配置保温与伴热附件。保温夹套（蒸汽夹套/导热油夹套）：阀体外部加装焊接式不锈钢夹套，通过通入蒸汽、导热油或热水等热媒维持过滤器内部温度，适用于硫磺、沥青、高浓度糖浆、蜡油等易结晶介质工况，防止介质在滤网表面结晶堵塞。电伴热保温系统：泵体缠绕高性能电伴热带并包裹保温材料，通过温控器自动调节加热功率，维持泵体恒定温度，适用于冬季寒冷地区室外安装。保温隔层可选（闭孔橡塑海绵保温壳），对阀体及管路进行物理保温，减少热量散失。
特殊工况专用配置：ROBERTSON可根据特定工况需求提供以下专用配置——高温工况专用配置（介质温度+400℃～+550℃）：选用高温不锈钢304H/316H材质，密封件升级为柔性石墨（耐高温性能优异），垫片选用316夹柔性石墨缠绕垫片。低温/深冷工况专用配置（介质温度-46℃～-196℃）：选用低温钢LCB/LF2或不锈钢304/316材质，配合低温专用PTFE密封材料，LNG、液氧、液氮系统需执行严格脱脂清洗工艺，按氧气/低温洁净标准进行脱脂处理。氧气/洁净气体专用配置（高纯氧气、高纯氮气、洁净气体系统）：所有过流部件及阀体进行严格脱脂清洗处理（ROBERTSON标准脱脂清洗工艺：零部件加工后依次经高温蒸汽脱脂、超声波化学清洗、纯水漂洗及干燥处理），达到氧用阀门洁净度标准，配套不锈钢材质铭牌及特殊标识，防静电结构。蒸汽系统专用配置（适用于饱和蒸汽及过热蒸汽系统）：壳体材质选用WCB铸钢或高温不锈钢，密封件选用柔性石墨（耐高温），过滤器底部配置热静力疏水阀或定期排污阀，及时排除冷凝液。食品/医药卫生级配置：过流部件选用不锈钢316L材质，内表面镜面抛光处理（表面粗糙度Ra≤0.6μm），采用FDA认证PTFE密封材料，连接端可选快装卡箍式，整体设计符合GMP及EHEDG卫生级规范要求，适用于乳制品、饮料、制药、生物工程及高纯水系统等对洁净度要求严格的应用场景。海水/高盐度工况专用配置（适用于海水冷却系统及沿海泵站）：过流部件升级为双相不锈钢2205或超级双相不锈钢2507材质，紧固件全部采用316L不锈钢，表面涂覆海洋级重防腐涂层。耐酸/耐腐蚀化工级配置（强酸、强碱、有机溶剂）：过流部件升级为不锈钢316L材质或氟塑料衬里，密封材质选用PTFE/FFKM，紧固件全部采用316L不锈钢材质。真空工况专用配置（真空度≤1.33×10⁻³Pa）：滤筒采用特殊加厚结构防止负压变形，密封件采用金属密封或波纹管密封结构，阀体经真空除气处理，确保真空密封可靠性。
并联与双联切换配置：ROBERTSON可根据用户过滤精度和系统可靠性要求，提供双桶双联切换过滤器并联工作配置方案。双桶双联切换过滤器：两台单桶过滤器并联，管道上配置三通切换阀门，实现一用一备或两用切换运行，当需要清洗滤篮时可切换至备用过滤器，无需停机即可拆洗主过滤器，确保连续生产工艺的稳定运行，大幅减少因清洗过滤器造成的系统停机时间。控制系统可实现主从联控和过滤器切换报警，适用于化工连续生产、集中供液系统及关键用水点。
