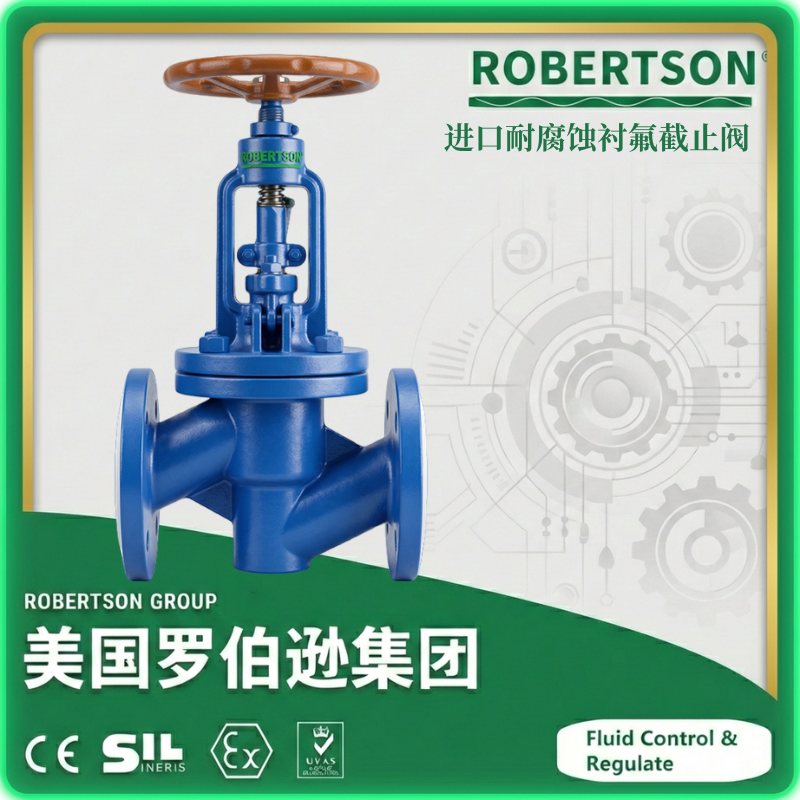

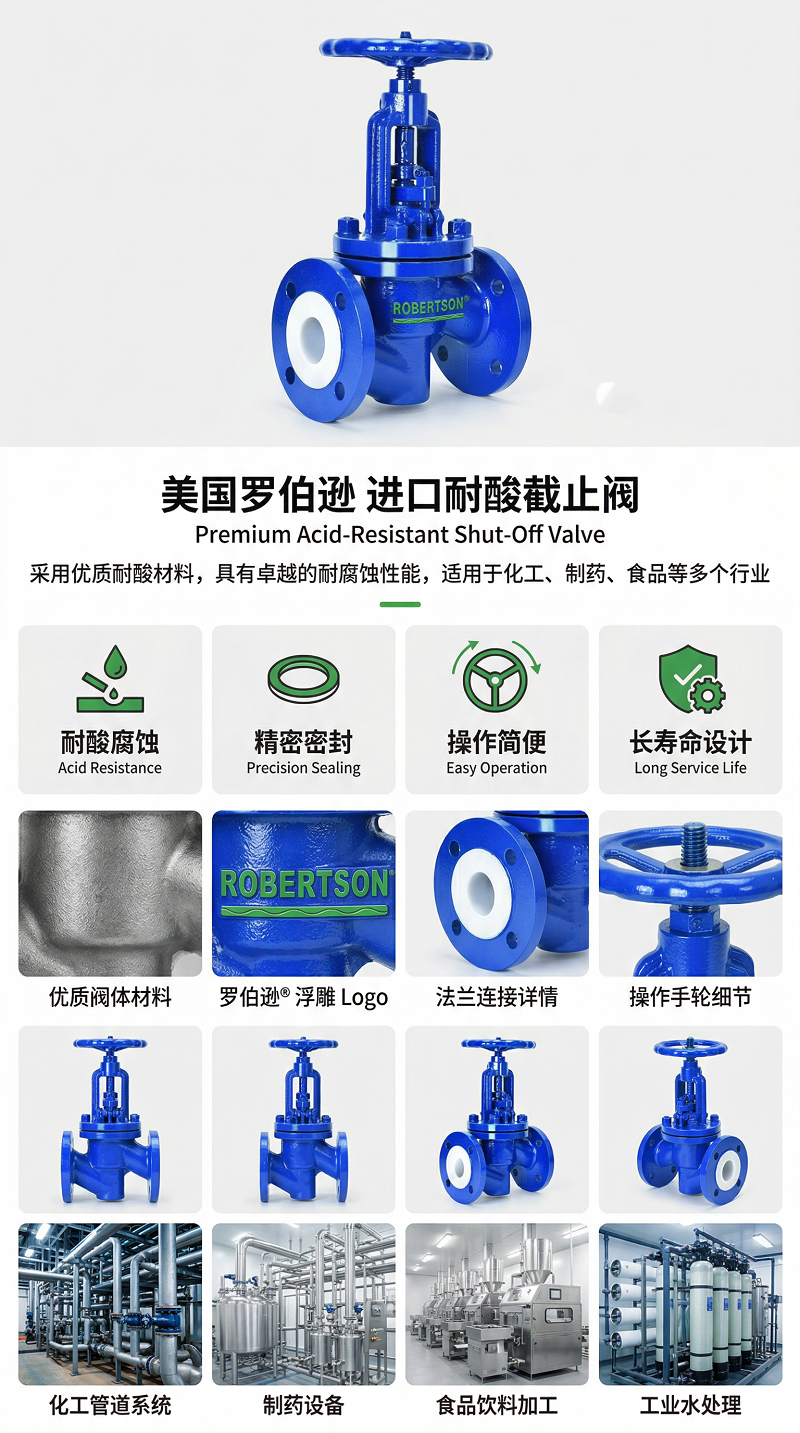

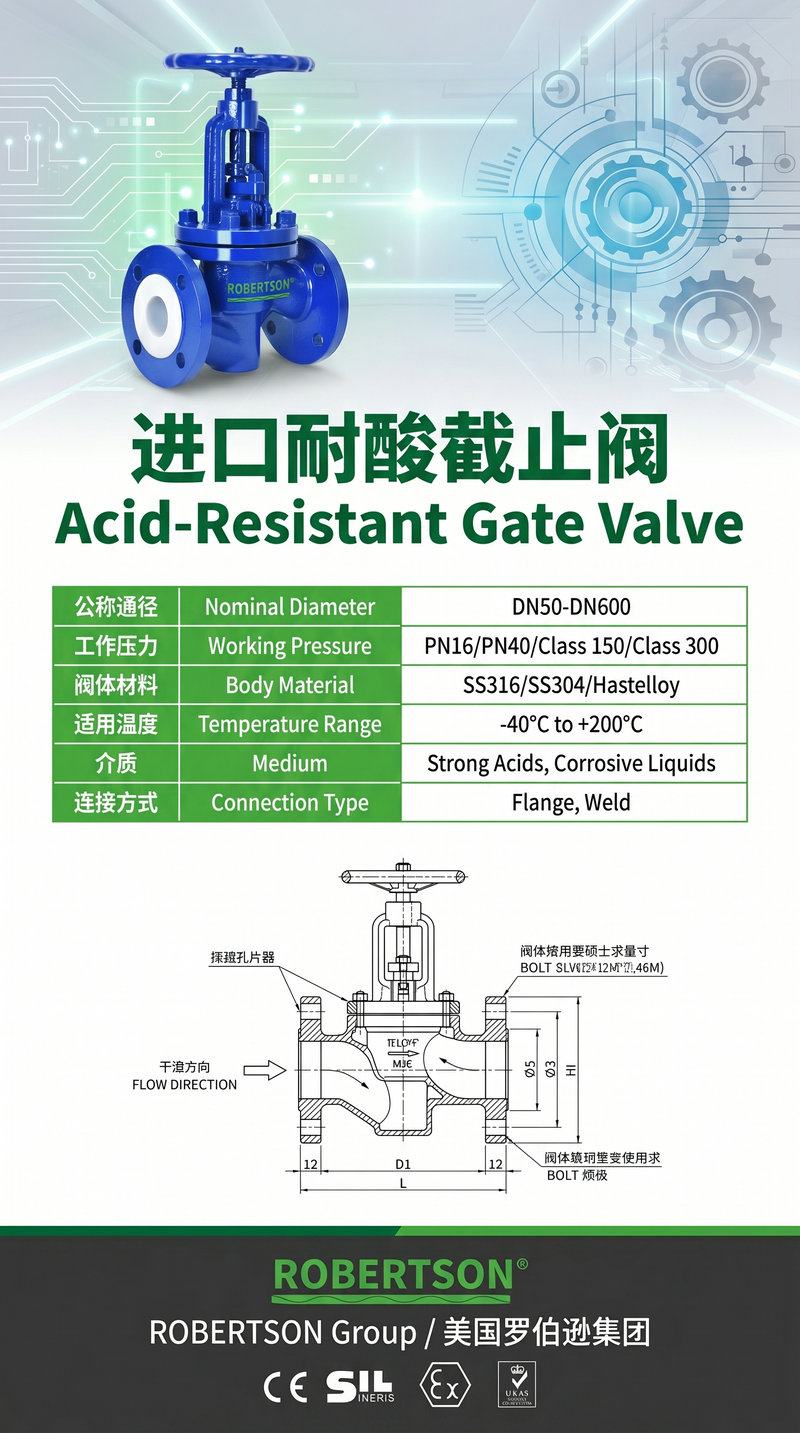

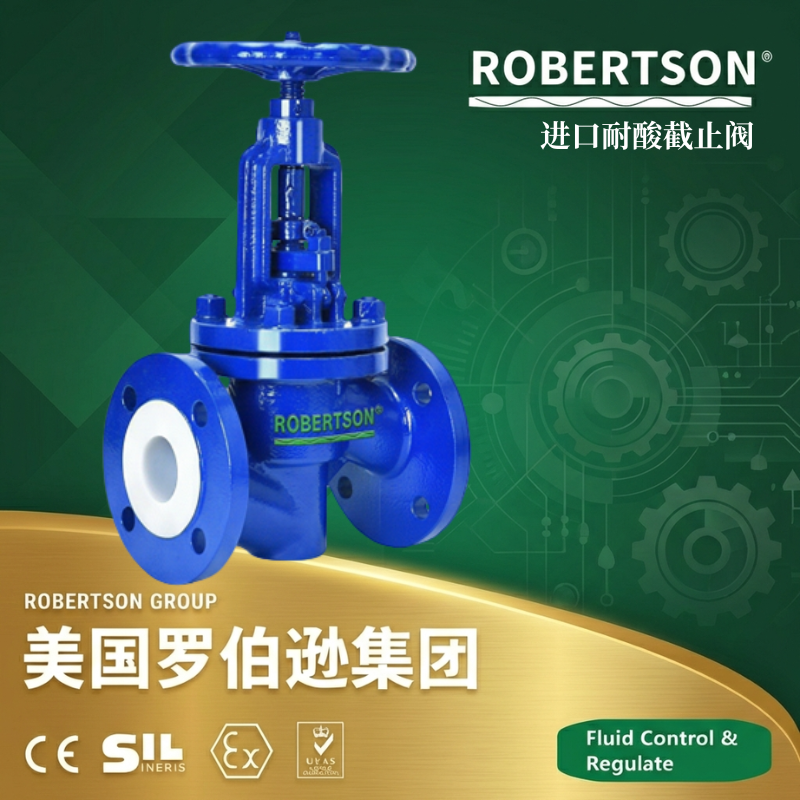

结构型式与连接标准选配：ROBERTSON耐酸截止阀按阀体通道型式分为直通式、直流式（燕尾式/Y型）和角式三种结构方案。直通式为标准配置，适用于一般管路系统；直流式流道呈斜线或流线型，流动阻力最小，适用于压力损失要求较严格的管路系统，流体阻力小，流通量大；角式适用于管路需转向或安装空间受限的场合。连接方式标准为法兰连接（RF突面），可按用户要求定制连接标准：ASME B16.5（美标法兰，适用于美标管道系统及出口项目）、GB/T 9113（国标法兰）、HG/T 20592（化工行业标准法兰）、DIN标准（德标法兰）、JIS标准（日标法兰）。密封面形式可选RF突面（标准配置）或MF凹凸面。

阀体与过流部件材质升级选配：ROBERTSON耐酸截止阀阀体材质标准为WCB铸钢内衬F46（经济型配置，适用于常规强腐蚀性介质，适用温度-29℃~+425℃）及不锈钢CF8(304)（通用型耐腐蚀阀体材质，适用于一般酸碱介质及食品、医药行业对洁净度要求高的场合）。可按介质腐蚀性程度及温度等级升级选配：不锈钢CF8M(316)/CF3M(316L)（含钼，耐氯离子点蚀及酸碱腐蚀性能显著优于304，适用于醋酸类、海水、含盐介质及腐蚀性较强工况）；双相不锈钢2205/2507（兼具高强度与优异耐腐蚀性，抗氯离子应力腐蚀开裂性能卓越，适用于海水、高盐度环境及含氯离子介质工况）；哈氏合金C276/蒙乃尔合金/钛合金（适用于强酸、强碱、强氧化剂等极端腐蚀性介质工况，耐高温及抗磨损性能优异）。阀杆材质标准为2Cr13不锈钢，可按工况升级为F304/F316不锈钢。紧固件全部升级为不锈钢304/316材质，防止外部锈蚀。

衬里材质温区选配：ROBERTSON耐酸截止阀衬里材质可根据介质温度及腐蚀等级灵活选配，是决定阀门耐腐蚀性能和应用范围的核心。PTFE（F4）聚四氟乙烯为标准配置，适用温度-50℃～+180℃，可耐受除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质。FEP（F46）聚全氟乙丙烯适用温度-50℃～+150℃，耐腐蚀性能与PTFE相近，机械强度和加工性能更优。PFA可熔性聚四氟乙烯适用温度-50℃～+260℃，兼具PTFE的耐腐蚀性能和更高的机械强度及耐高温性能，适用于高温强腐蚀介质工况。PO/PE适用于较低要求的耐腐蚀工况，经济性好。

密封系统与硬质合金选配：ROBERTSON耐酸截止阀密封件材质可根据介质温度及腐蚀等级灵活选配。PTFE聚四氟乙烯为软密封标准配置，适用温度-40℃～+200℃，耐腐蚀性能优异，摩擦系数极低，可实现零泄漏。金属硬密封为高温及含颗粒介质专用配置，密封面堆焊司太立(Stellite)钴基硬质合金（硬度≥HRC40），适用温度可达+540℃～+650℃，具有良好的抗擦伤性能和耐磨损性能，使用寿命长。垫片标准为不锈钢+PTFE缠绕垫片（适用于腐蚀性介质及交变压力工况），可升级为金属环垫（适用于高压及对密封要求严格的工况）。填料材质可选PTFE（标准）或柔性石墨（高温工况）。

驱动方式与执行器配置：ROBERTSON耐酸截止阀提供多种驱动执行器选项。手动操作（手轮）为标准配置，手轮顺时针旋转时阀门关闭，逆时针旋转时开启，手轮带锁定装置可在开启和关闭位置进行机械锁定。蜗轮传动（大口径及操作力矩较大工况，蜗轮带自锁功能，可在任意开度自锁保持）。气动执行器（AT/GT系列）可选用双作用（适用于常开常关控制）或单作用弹簧复位式（失气时阀门自动复位至安全位置），可配NAMUR电磁阀（含防爆型）、限位开关、空气过滤减压阀、智能电气阀门定位器（支持4-20mA模拟信号调节）等附件。电动执行器可选用开关型（实现远程电动启闭，全开全关控制）或调节型（支持4-20mA模拟信号输入/输出，实现阀门任意开度调节及比例流量控制）。防爆型执行器（Ex d IIB T4/Ex d IIC T4级）可选配，适用于Zone 1/Zone 2爆炸性气体环境。执行器顶部法兰符合ISO 5211标准，支持各品牌执行器快捷装拆。

仪表及监控附件配置：ROBERTSON耐酸截止阀可根据自动化程度及系统监控需求配置以下仪表及附件。阀位反馈装置/限位开关（机械式限位开关或接近式限位开关），输出阀门全开/全关无源触点开关量信号至PLC/DCS，实现阀门位置远程监控。4-20mA阀位变送器，连续输出0-100%开度模拟信号，支持PID闭环自动调节及实时开度监测。阀门定位器（智能电气阀门定位器），输入4-20mA控制信号，输出气动信号驱动执行器，配备LCD显示屏，支持HART通讯协议。过滤减压阀（保证气动执行器气源洁净稳定，供气压力400～700KPa）。防爆型仪表需选用隔爆（Ex d）或本安（Ex ia）型版本。耐腐蚀压力表（安装于阀体压力表接口，接液部分采用PTFE衬里或不锈钢316L材质）。

防爆与防爆区配置：ROBERTSON耐酸截止阀可根据危险场所安全等级要求提供防爆型配置，适用于Zone 1、Zone 2爆炸性气体环境。隔爆型（Ex d IIB T4/Ex d IIC T4级）电机外壳及接线盒采用高强度隔爆结构，隔爆结合面符合GB 3836.2标准，配套防爆电缆引入装置，可满足含氢气等更高危险性的区域安全要求。防爆型执行器所配电磁阀、限位开关、定位器等附件均应选用同等级防爆配置。ATEX认证防爆型可选，符合欧盟防爆指令标准，适用于出口项目。防爆阀门整机应取得国家防爆合格证方可安装使用，铭牌采用不锈钢材质铆固于设备外壳。

高温腐蚀工况专用配置：ROBERTSON可根据高温酸性介质工况需求提供高温专用配置。适用温度扩展至180℃-260℃（高温浓酸、热酸等工况），选用PFA可熔性聚四氟乙烯衬里及高温型PTFE/PPL密封圈。金属硬密封结构适用于更高温度（+540℃～+650℃），密封面堆焊司太立合金，填料升级为柔性石墨编织盘根，垫片选用316夹柔性石墨缠绕垫片。高温工况下电动执行器应选配高温支架或隔热装置，保护内部电子元件。

强氧化剂/强酸专用配置（浓硝酸、王水、浓硫酸等） ：ROBERTSON耐酸截止阀适用于各种浓度的强酸、强氧化剂及极端腐蚀性介质。过流部件选用全氟PFA衬里材质，阀体材质选用不锈钢316L，密封系统选用全PTFE密封圈和全氟醚橡胶密封件，隔离套选用哈氏合金C276，全部过流部件禁油脱脂处理，达到氧用阀门洁净度标准，适用于浓硝酸、浓硫酸、王水等极端腐蚀性介质工况。

安装与附件配置：ROBERTSON可根据现场工况提供多种安装附件。安装法兰连接时需使用对中工具确保阀门法兰与管道法兰对中良好，不得将管路重量附加到阀门上。ROBERTSON强烈建议在阀门进端安装Y型过滤器（滤网≥60目），过滤管路中的焊渣、铁锈等杂质，防止衬里层被颗粒划伤或密封面损坏。ROBERTSON建议在阀门前后安装检修用截止阀和旁通管路，便于阀门在线拆装检修。可提供对接反向法兰、紧固件（螺栓/螺柱/螺母）及金属缠绕垫片全套连接件，便于现场管道连接。防护罩/电机防雨罩（不锈钢材质）适用户外露天安装。用户应指派专人定期（建议每年1-2次）对耐酸截止阀进行维护，维护之前必须切断阀门两端介质压力并将阀腔内介质排空泄压至零位。
