密封结构形式选配：ROBERTSON耐高温通风蝶阀根据工况需求提供多种密封结构方案。中线软密封型为标准配置，密封圈采用多层不锈钢金属片+石墨层叠密封结构（标配）或PTFE（≤250℃）、柔性石墨（≤650℃）等耐高温密封材料，适用于常规通风及烟道气工况；三偏心金属零泄漏型可选，采用三维偏心结构，启闭全程无摩擦，密封副磨损极小，可实现双向零泄漏密封，并通过API 607防火标准认证；高温浇注料密封型可选，在阀门壳体内壁和阀板密封面浇注高温耐火浇注料，兼具耐高温、耐腐蚀、抗冲刷三重特性；自清洁式密封结构可选，该阀在关闭位置时阀板与阀体间留有空隙，以保证热膨胀时仍能正常使用，同时有效防止积灰。

耐高温材质升级选配：ROBERTSON耐高温通风蝶阀根据介质温度等级及腐蚀特性提供多级耐热材质配置。基础型（≤400℃）：阀体选用Q235或16Mn耐热钢，适用于常规工业烟道及热风管道；标准高温型（≤700℃）：阀体选用不锈钢304，蝶板选用不锈钢304，密封副选用多层次不锈钢金属片+石墨，适用于水泥窑尾烟气、预热风管等场景；强高温型（≤1000℃）：阀体选用不锈钢316L或310S高温钢，蝶板选用310S或高温合金，密封副可选用金属硬密封或不锈钢/硬质合金堆焊结构，适用于焚烧炉、RTO蓄热式焚烧装置的高温烟气前段处理；超高温型（≥1200℃）：阀体及蝶板选用310S高温钢或Inconel镍基高温合金，配合水冷式轴承支架和隔热垫，阀腔内衬耐火浇注料或陶瓷纤维，适用于冶金加热炉、玻璃窑炉等超高温工况。

连接方式选配：ROBERTSON耐高温通风蝶阀可提供多种连接方案。对夹式为标准配置，阀体夹在管道法兰之间用螺栓连接，结构紧凑、安装便捷，适用于中小口径及重量敏感场合；法兰式可选，阀体带有法兰盘，直接用螺栓与管道连接，密封可靠且便于在线拆卸检修，适用于中高压烟气管道及需要频繁维护的场合；支耳式可选，阀体带有螺纹盲孔，用双头螺栓连接，适用于管路终端或需要单侧拆卸管道进行维护的工况；对焊式可选，阀体两端直接与管道对焊连接，适用于高压高温烟气管道及严禁泄漏的苛刻工况。

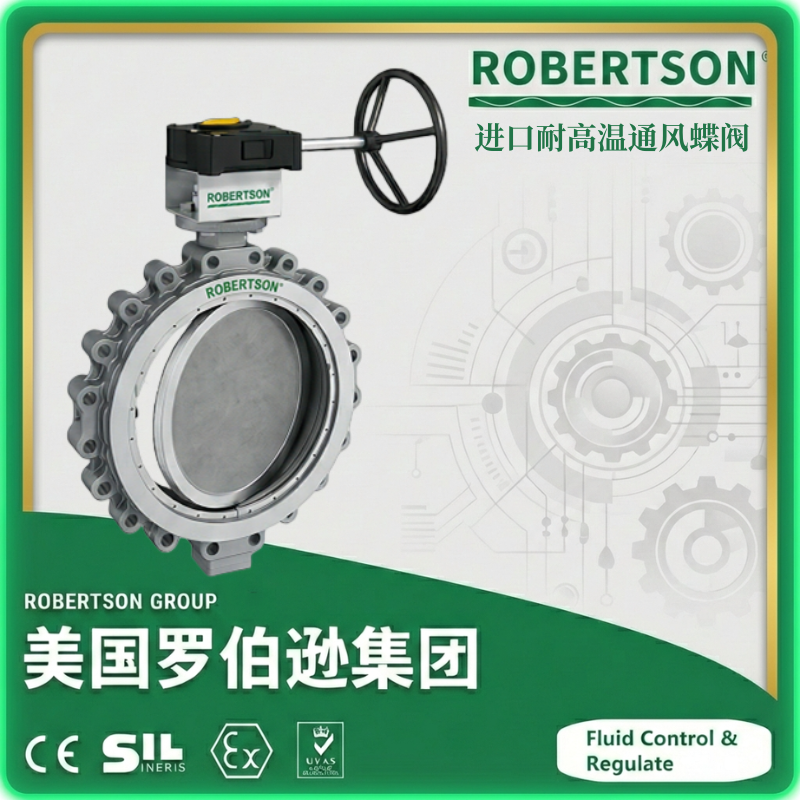

驱动与执行器配置：ROBERTSON耐高温通风蝶阀可搭配多种驱动执行器，满足不同自动化程度需求。手动驱动：手柄操作为标准配置，适用于中小口径及操作不频繁的工况；涡轮蜗杆手动装置可选，配备蜗轮减速箱，操作力矩放大，适用于大中口径及需要精确定位的工况，涡轮装置带自锁功能。气动执行器可选：双作用型（常开常关控制）和单作用弹簧复位型可选（失电/失气阀门自动复位至安全位置）；可配NAMUR电磁阀（含防爆型）、限位开关、空气过滤减压阀、电气阀门定位器等附件，满足快速切断及远程控制要求。ROBERTSON加装加长散热支架，以保护电动、气动执行机构，延长阀门使用寿命。电动执行器可选：开关型（实现远程电动启闭，全开全关控制）和调节型可选（支持4-20mA模拟信号输入/输出，实现阀门任意开度调节及比例流量控制，控制精度0.1%-3.0%可调）；智能型采用一体化设计，内置PID调节、故障自诊断及现场总线通讯功能；防爆型电动执行器（Ex d IIB T4级）可选，适用于石化等爆炸性危险区域。

阀杆密封及散热系统配置：ROBERTSON耐高温通风蝶阀针对高温工况提供多种阀杆密封及散热配置。标准配置柔性石墨填料密封（耐高温、低摩擦、耐腐蚀）；高温工况可选配加长阀杆及散热片结构（阀杆加长并在靠近执行器端加装多组散热片，通过空气自然对流散热带走沿阀杆传导的热量，确保执行机构和填料密封处温度在安全范围内）；可选配水冷轴承支架（在阀杆轴承支撑位置设置冷却水套，通入循环冷却水带走高温烟气的传导热，适用于超高温烟气（≥800℃）工况）。填料材质可选配高温柔性石墨+镍基合金丝编织填料，密封更严密。

吹扫与防积灰配置：针对含尘浓度高的高温烟气工况，ROBERTSON耐高温通风蝶阀可配置以下吹扫装置。空气吹扫孔：在阀体侧壁及阀板密封面附近设置压缩空气吹扫接口，采用定时或连续吹扫方式清除密封面沉积的粉尘，防止因积灰导致阀门卡涩或关不到位；蒸汽吹扫系统：适用于高温高湿含焦油烟气工况，通过通入过热蒸汽对阀腔和密封面进行在线清洗，防止结垢；防积尘流线型设计：阀板与阀体间设置扩大的膨胀间隙，采用流线型过渡及自吹扫结构，利用流体动能在阀门动作时清扫密封面，有效减少粉尘在阀腔内的沉积。

仪表及监控附件配置：ROBERTSON耐高温通风蝶阀可配置以下仪表及组件。阀位反馈装置/限位开关：磁簧开关或接近式限位开关，输出阀门全开/全关开关量信号至PLC/DCS，实现阀门位置远程监控；4-20mA阀位变送器：连续输出0-100%开度模拟信号，支持PID闭环自动调节及实时开度监测；阀门定位器：气动调节阀配套智能电气阀门定位器，输入4-20mA控制信号，输出气动信号驱动执行器，配备LCD显示屏，支持HART通讯协议，实现高精度阀位控制及远程参数设定；温度传感器（热电偶/铂电阻）：安装于阀体或烟气管道，实时监测介质温度，接入控制系统实现超温报警和保护。防爆型仪表需选用隔爆或本安型版本。

防爆与防爆区配置：ROBERTSON耐高温通风蝶阀可根据危险场所安全等级要求提供防爆型配置，适用于石化、油气、煤化工、冶金等存在爆炸性气体的危险区域Zone 1、Zone 2。隔爆型（Ex d IIB T4级）：电动/气动执行器外壳采用高强度铸件，隔爆结合面符合GB 3836.2标准，配套防爆接线盒及防爆电缆引入装置；本安型仪表及传感器（Ex ia IIC T4级）可选，配合安全栅使用。防爆阀门整机应取得国家防爆合格证方可安装使用，铭牌采用不锈钢材质铆固于设备外壳，确保长期使用的可追溯性。

特殊功能配置：ROBERTSON可根据特定工况需求提供以下配置——保温隔热层配置：在阀体外部加装保温棉或不锈钢保护壳，减少热量散失，提高热效率，同时防止人员接触高温表面造成烫伤；大口径定制（DN≥2000）：采用分段焊接式或拼装式阀体结构，专为超大尺寸烟气管道设计，适用于电力电站原烟道、脱硫旁路等大截面烟气管道；耐低温配置：适用于北方冬季室外安装的高寒工况（-40℃），选用耐低温冲击材料及低温专用密封件，确保阀门在严寒环境下的可靠动作；耐磨涂层配置：在阀板密封面及阀体内壁易冲刷区域堆焊硬质合金或喷涂碳化钨硬面涂层，适用于含高硬度粉尘颗粒的高冲刷工况；快速关闭配置：可选配弹簧复位气动执行器或大扭矩电动执行器，实现阀门的快速启闭（≤3秒），适用于RTO系统旁路快速切换等需要紧急切断的场合。如需更多定制选项，请联系ROBERTSON技术支持。
