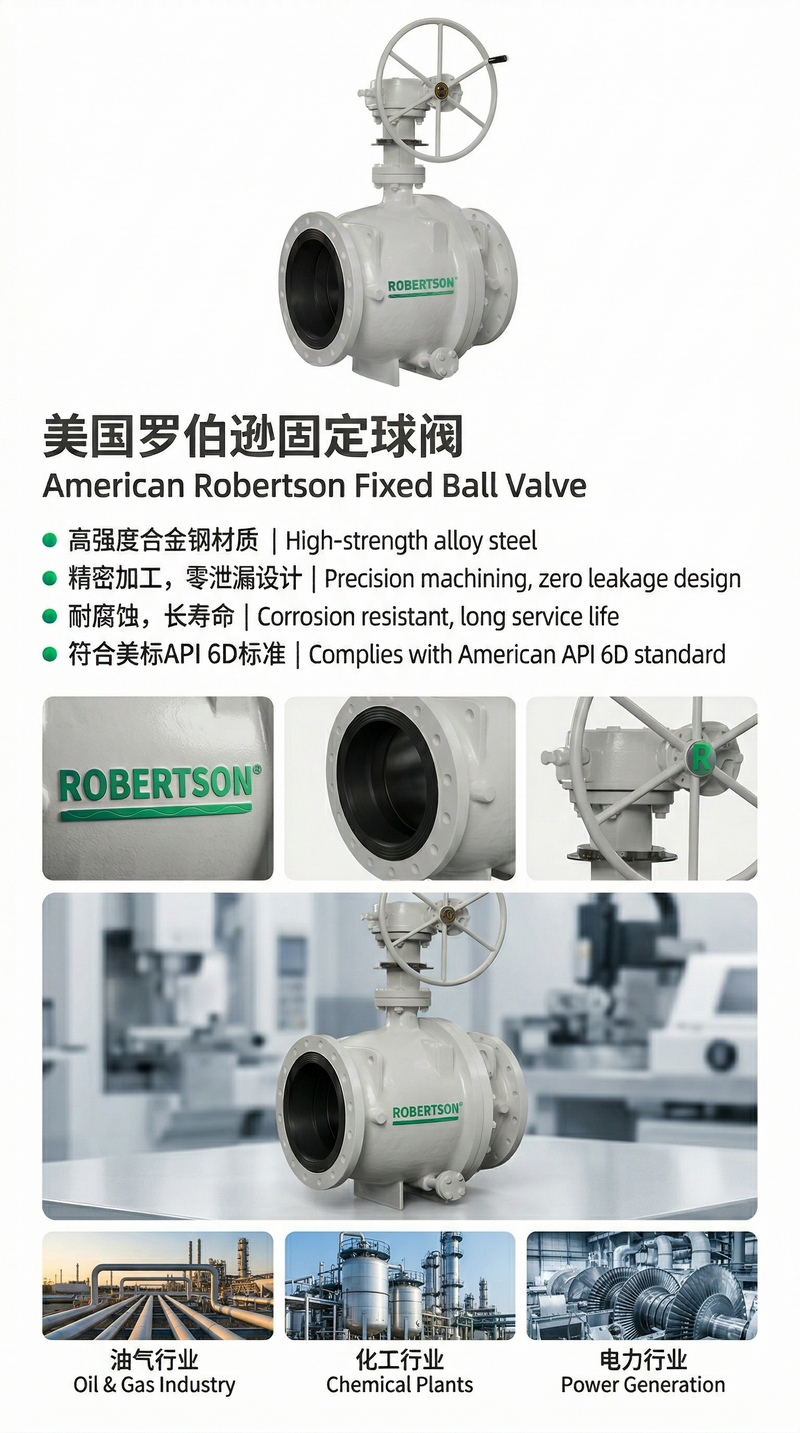

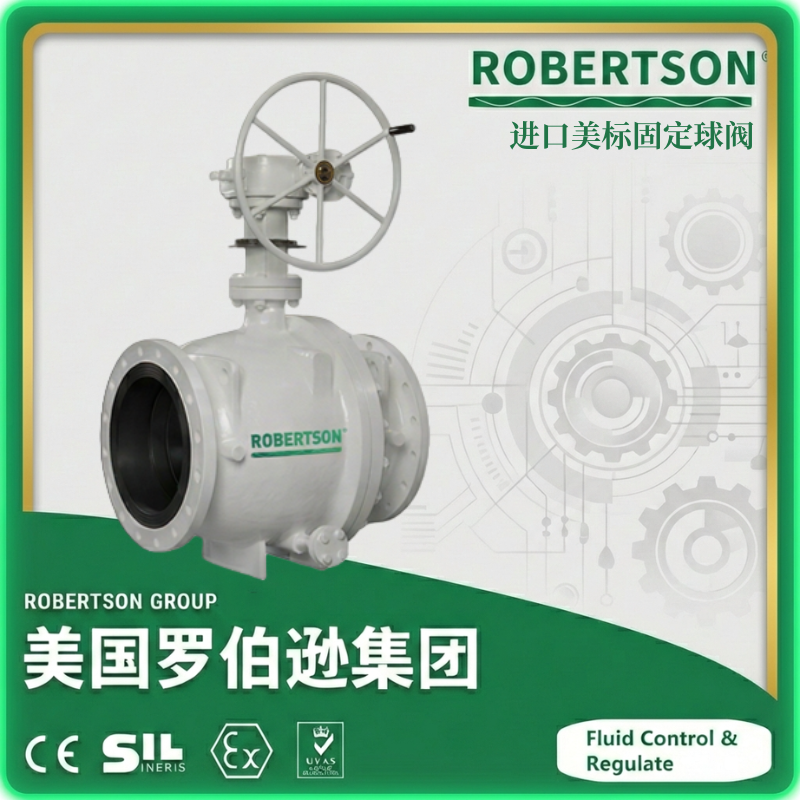

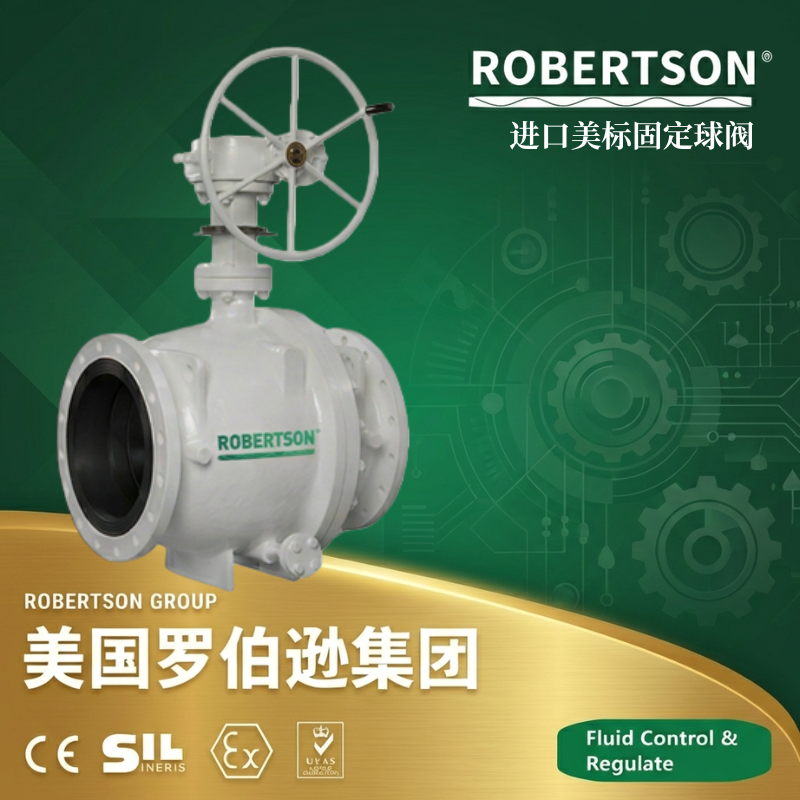

美国罗伯逊ROBERTSON进口美标固定球阀（亦称耳轴式球阀）是一种采用球体支承结构的高性能管线阀门，由阀体、固定球体、浮动阀座、上下支承轴承、阀杆及密封组件等精密部件构成，广泛适用于石油、化工、天然气、长输管线、电力、冶金及城市管网等高压大口径工况。ROBERTSON美标固定球阀采用先进的耳轴支承结构，球体由上、下转轴固定在阀体轴承座上，工作时阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，阀座不会承受过大的压力。与浮动球阀相比，ROBERTSON固定球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，特别适用于高压、大口径、长输管线等场合。浮动阀座借助阀座后弹簧的压力和介质压力压紧球体，从而实现可靠的上下游双向密封。该产品设计制造严格遵循美国国家标准协会/美国机械工程师协会（ANSI/ASME）及美国石油学会（API）等国际主流标准体系。 ROBERTSON美标固定球阀广泛应用于长输管线、城市燃气管网、天然气输送管线、石油化工装置、储罐区、电力系统、冶金流程及水处理等场合，适用于水、蒸汽、油品、天然气、液化石油气、煤气、硝酸、醋酸、氧化性介质、尿素、酸碱腐蚀性介质等多种流体。针对清管需要，ROBERTSON固定球阀一般选用全通径结构，便于管路系统的通球扫线和在线维护。ROBERTSON美标固定球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，在油气开采输送、石油化工长输管线等核心工业领域展现出卓越的工程适应性。
耳轴支承球体结构，操作省力，密封稳定：ROBERTSON美标固定球阀采用球体由上下轴颈固定于阀体轴承座的耳轴支承结构，球体位置固定。工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力。这种设计消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成的过大扭矩，操作扭矩显著降低，阀座变形小，密封性能稳定，使用寿命长，适用于高压、大口径场合。产品支持全通径和缩径可选，其中全通径流道孔径与管线一致，便于清管器通过；缩径结构则可减轻重量、降低成本。
浮动阀座与双活塞效应密封，双向零泄漏：ROBERTSON固定球阀采用弹簧预紧浮动阀座结构，浮动阀座借助阀座后弹簧的预紧力和管道介质压力压紧球体，从而实现可靠密封。每阀有两个阀座，每个方向都能独立密封，安装没有流向限制，是真正的双向阀。固定球阀阀座分为双活塞效应阀座（DBB）和自泄式（单活塞效应）阀座两种设计。双活塞效应阀座能抵抗来自阀腔或管道侧的压力而保证双向密封，无论阀腔是否带压，阀座总能和球体紧密接触而实现密封；自泄式阀座可实现阀腔自动泄压功能，避免阀体超压破裂的风险。阀门在处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物可通过排放阀排泄，实现双阻塞与排放功能（DBB）。
中腔自动泄压与防火防静电设计，安全可靠：ROBERTSON固定球阀具备中腔自动泄压功能，当阀门体腔因停滞介质温度升高而引起异常升压超过弹簧预紧力时，阀座自动后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位，无需通过安全阀即可完成泄压，这对保证阀门在输送液体介质时的安全性非常重要。阀门全部采用防火安全结构设计，符合API 607/API 6FA等国际防火标准，在阀座与球体间设有金属防火密封环，即使软密封在火灾中烧毁，金属密封面在弹簧力作用下仍能保持一定的密封性能，防止事故扩大。ROBERTSON采用防静电设计（阀体与阀杆之间设置导电装置），将静电导入接地系统，防止静电积聚引发的安全隐患，适用于输送液化气、天然气等易燃易爆介质场合。阀杆采用防吹出设计，下部设有法兰，防止在异常压力上升情况下阀杆冲出阀体，确保使用安全。
密封紧急注脂救护功能，维护不停产：ROBERTSON固定球阀在阀座和阀杆部位均设置了密封注脂装置。当由于介质中的异物或火灾造成阀座密封意外失效时，注脂阀提供了与注脂枪的快速连接通道，可在阀门不退下游生产压力的情况下，方便快捷地将密封脂注入到阀座密封部位，临时密封泄漏，缓解泄漏，实现不停产维护。这一设计对长输管线和关键工艺装置具有重要的工程意义。
阀杆多重密封与低扭矩操作，灵活可靠：ROBERTSON固定球阀除了设置标准密封套圈外，填料压盖上也设置了“O”型密封圈，双重密封保证了阀杆密封的可靠性；增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至较低。阀杆滑动轴承和止推轴承由磨损与扭矩极小的PTFE材料制成，保证阀门操作灵活并降低扭矩。球体由上下轴承支撑，减少了摩擦，阀门开、关位置设有指示器，开关位置状态一目了然。
高强度耐腐蚀材质，适应多样介质：ROBERTSON美标固定球阀阀体和内件材质覆盖范围广，可根据介质腐蚀性、压力等级及温度条件灵活选配标准材质为WCB铸钢（经济型配置，适用于水、蒸汽、油品等常规介质）、CF8(304)/CF8M(316)不锈钢（通用型耐腐蚀材质，适用于硝酸类、醋酸类介质及腐蚀性较强工况）、LCB/LCC低温钢（适用最低-46℃，适用于LNG液化天然气及低温环境工况）。可按工况升级为双相不锈钢/超级双相不锈钢（兼具高强度与优异耐腐蚀性，抗氯离子应力腐蚀开裂性能卓越，适用于海水、高盐度环境及含氯离子介质工况）、镍基合金/哈氏合金/蒙乃尔合金（适用于强酸、强碱、强氧化剂等极端腐蚀性介质工况）及钛合金（适用于海水及要求极高的腐蚀环境）。阀座密封材质可选PTFE、RPTFE、PPL、PEEK、尼龙及金属硬密封等多种材料，适用温度覆盖-196℃至+540℃。
高标准美标体系设计，与全球管路无缝对接：ROBERTSON美标固定球阀严格按照美标体系设计制造，设计制造遵循API 6D、API 608及ASME B16.34标准，结构长度符合ASME B16.10，法兰端尺寸遵循ASME B16.5/ASME B16.47（大口径），对焊接端符合ASME B16.25标准。压力-温度额定值符合ASME B16.34标准，产品可与全球范围内的法兰及焊接管道系统实现无缝对接，适用于出口项目及美标管道系统。检验和试验按照API 6D、API 598标准执行，并可满足NACE MR0175抗硫化物应力腐蚀标准要求，适用于含H₂S的酸性气田工况。
防静电装置与本质防火安全性：ROBERTSON固定球阀具有本质防火安全性，适合于大口径、长输管线等工程使用。阀门配备防静电装置，可有效防止静电积聚引发的安全隐患；设有防火防爆、防静电、防飞出阀杆、弹簧加载阀座等多重安全配置，全面保障阀门在爆炸性危险环境中的安全运行。阀门设置标准密封套圈和填料压盖“O”型密封圈，双重密封结构保证了阀杆密封的可靠性，操作扭矩小，配置手动、蜗轮、电动、气动等驱动方式。
注：以上参数为ROBERTSON美标固定球阀标准产品覆盖范围，具体技术参数（公称通径、压力等级、适用温度、材质等）请根据实际工况的介质特性、温度条件、压力等级及系统要求与ROBERTSON技术支持确认，可进行定制化配置。

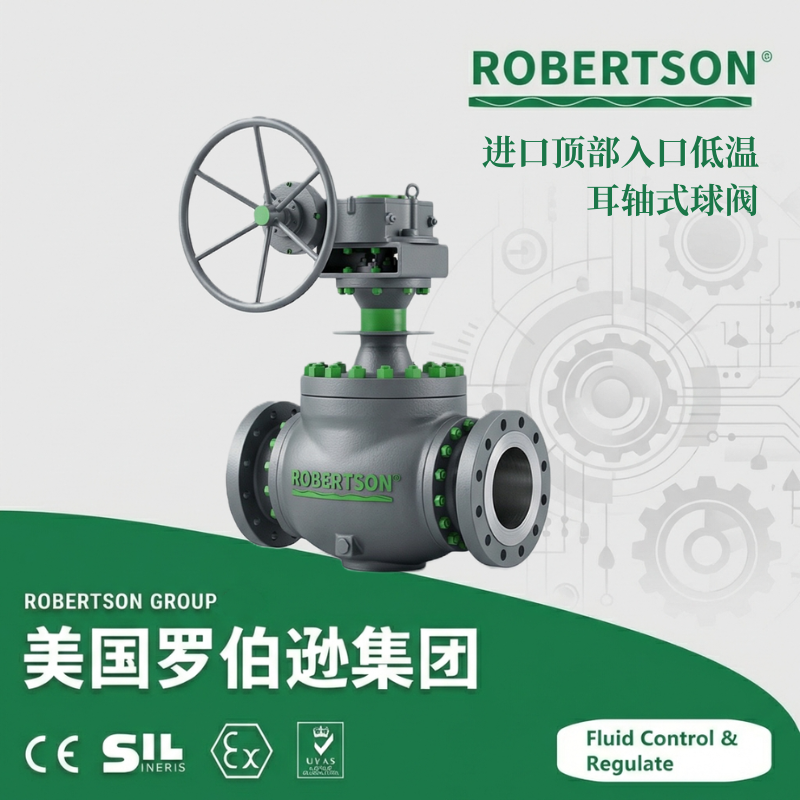

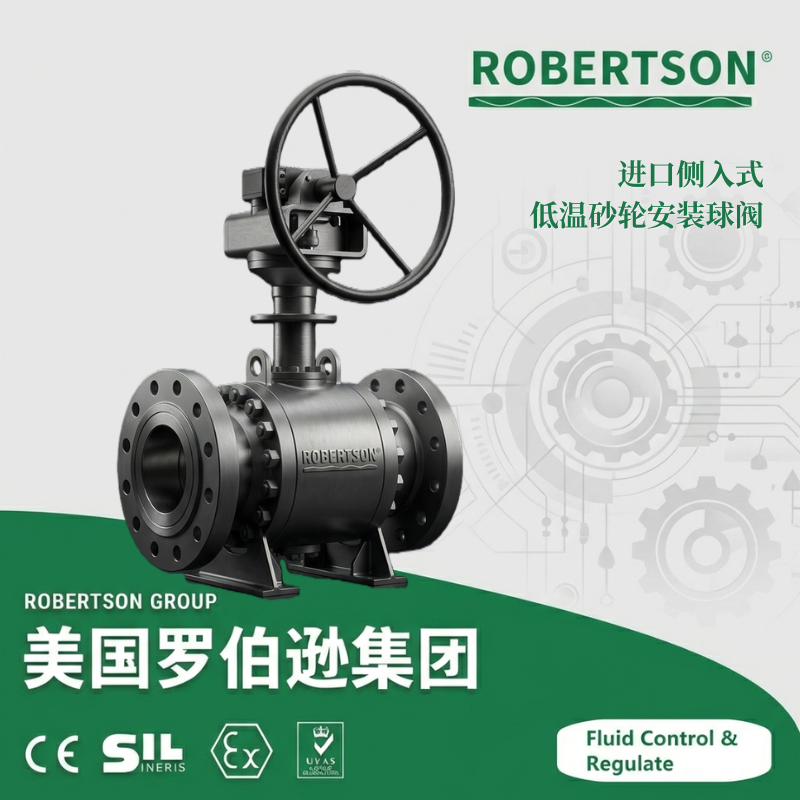

结构型式与阀体结构选配：ROBERTSON美标固定球阀按阀体结构分为两片式（中部螺纹连接，PTFE垫片密封）和三片式（中部用螺栓连接）两种方案。按阀门对管道的安装方式分为侧装式（side-entry）和顶装式（top-entry）两种结构。侧装式结构为标准配置，适用于常规管道安装；顶装式结构（上装式）可在不将阀门从管线上拆下的情况下进行在线维修、更换内部零件，特别适用于长输管线、水下管道等不易拆卸的场合。全焊接阀体结构可选配，适用于要求零外部泄漏的埋地管线及天然气长输管道。高平台一体式铸造阀体顶部集成ISO 5211标准安装平台，可直接安装各类执行器，方便快捷。
密封系统与阀座型式选配：ROBERTSON美标固定球阀提供双活塞效应阀座（DBB，Double Block and Bleed）和单活塞效应阀座（自泄式）两种密封方案。双活塞效应阀座（DBB）能抵抗来自阀腔或管道侧的压力而保证双向密封，无论阀腔是否带压，阀座总能和球体紧密接触而实现密封，可提供双向零泄漏密封性能。该设计可形成两密封阀座间的密封中腔，避免造成危险，当阀门中腔停滞的介质压力异常升高超过弹簧的预力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。自泄式阀座（单活塞效应）可实现阀腔自动泄压，当阀腔承压时可实现自动泄压功能，避免阀体超压破裂的风险。ROBERTSON还可提供“单+双活塞式”混合配置，根据工艺要求灵活组合。用户还可根据介质特性选配软密封或金属硬密封，金属硬密封密封面可堆焊司太立合金或喷涂碳化钨，适用于高温、含颗粒及高磨损工况。
阀体与过流部件材质升级选配：ROBERTSON美标固定球阀材质配置范围极广，可按介质腐蚀性、温度及压力等级灵活选配。标准配置材质方案：【1】WCB铸钢（经济型配置，适用于水、蒸汽、油品等常规无腐蚀性介质，适用温度-29℃~425℃）。【2】CF8(304)不锈钢（通用型耐腐蚀材质，适用于硝酸类、氧化性介质及食品、医药行业对洁净度要求高的场合，适用温度-196℃~600℃）。【3】CF8M(316)不锈钢（含钼，耐氯离子点蚀及酸碱腐蚀性能显著优于304，适用于醋酸类、海水、含盐介质及腐蚀性较强工况，适用温度-196℃~600℃）。【4】CF3(304L)/CF3M(316L)超低碳不锈钢（耐晶间腐蚀性能更优，适用于焊接后直接使用或高温工况）。高端升级材质配置方案：合金钢A105、A182 F11/F22/F5/F9/F91（适用于高温高压蒸汽及油品工况，强度高，可在高温工况下可靠运行）。双相不锈钢/超级双相不锈钢ASTM A182 F51/F53/F55（兼具高强度与优异耐腐蚀性，抗氯离子应力腐蚀开裂性能卓越，适用于海水泵站、高盐度环境及含氯离子介质工况）。低温钢LCB/LCC（适用最低-46℃，LNG液化天然气及低温工况专用）。镍基合金/哈氏合金/蒙乃尔合金（适用于强酸、强碱、强氧化剂等极端腐蚀性介质工况）。钛合金（适用于海水压载及高等级防腐蚀环境）。紧固件可全部升级为不锈钢304/316材质或Inconel 718镍基合金（高温/高压工况专用），防止外部锈蚀。
密封材料与温区选配：ROBERTSON美标固定球阀密封材料可根据介质温度及化学特性灵活选配。PTFE聚四氟乙烯为标准配置，适用温度-196℃+150℃，耐腐蚀性能优异，密封可靠，摩擦系数极低，适用于水、油、气及一般腐蚀性介质。RPTFE增强聚四氟乙烯，耐磨性更优，适用温度-196℃~+180℃，寿命更长。PPL对位聚苯，适用温度-20℃~+300℃，耐磨性优于PTFE，耐温性能进一步提升，适用于高温介质工况及开关频率较高的场合，适用温度-20℃300℃。PEEK聚醚醚酮，适用温度-20℃~+260℃，高强度、耐磨损、耐水解、耐化学腐蚀性能优异，适用于严苛工况。尼龙，耐磨性好，适用于颗粒介质的耐磨工况。金属硬密封为高温及含颗粒介质专用配置，密封面堆焊司太立钴基硬质合金或喷涂碳化钨，硬度可达HRC60以上，适用温度可达+540℃～+650℃，适用于高温蒸汽、导热油、含催化剂颗粒等严苛工况，适用温度-196℃～540℃。配套的填料、垫片等密封元件应严格匹配相应的温度等级。
防火、防静电与安全附件配置：ROBERTSON美标固定球阀配置符合API 607/API 6FA标准的防火结构设计，在阀座后设计金属对金属辅助密封面，万一火灾时橡胶或塑料阀座烧毁，金属辅助密封面仍能保持一定密封性能，防止事故扩大。防静电装置为标配，阀体与阀杆之间设置导电弹簧（弹簧+钢珠结构），将静电导入接地系统，适用于输送易燃易爆介质，确保输送液化气、天然气等介质时电阻小于10Ω。防吹出阀杆为标配，阀杆采用下装式防吹出结构，下部设有法兰，防止在异常压力上升情况下阀杆冲出阀体，同时内置倒密封功能。密封紧急注脂救护装置为选配，通过阀座和阀杆部位预设的注脂阀，可在阀门不退下游生产压力的情况下，通过注脂枪向密封面注入密封脂，实现不停产临时堵漏维修。排泄管路（排污/排气阀）：阀体上下均设置排泄孔，可检查阀座是否发生泄漏；阀门处于全开或全关时，可以排放中腔滞留物，减少介质对阀门的污染。
连接方式与法兰/焊接端标准选配：ROBERTSON美标固定球阀提供多种连接方案以适应不同管道系统。法兰连接为标准配置（RF突面/RJ环连接面），法兰标准可按用户要求定制：ASME B16.5（Class 150～2500LB，适用于美标管道系统及出口项目，为出厂标准配置，≤24″口径）；ASME B16.47（系列A/B，适用于26″及以上大口径高压管道）。密封面形式可选RF突面（标准配置，适用于多数工况，配用RF突面法兰配合缠绕垫片）、RJ环连接面（适用于高压及对密封要求严格的工况（Class 300及以上），配金属环垫）。对焊连接（BW，ASME B16.25标准） 可选配，适用于长输管线、高压管道或对泄漏要求严格的焊接管道系统，无泄漏风险。承插焊连接（SW，ASME B16.11标准） 可选配，适用于高压高温小口径焊接管道系统（NPS 2″及以下）。可提供对接反向法兰、紧固件（螺栓/螺柱/螺母）及金属缠绕垫片全套连接件，便于现场管道连接。
驱动方式与执行器配置：ROBERTSON美标固定球阀提供多种驱动执行器选项，用户可根据自动化程度及操作要求灵活选配。手动（蜗轮）为标准配置：蜗轮蜗杆驱动型号适用于中大口径及需要较大操作力矩的工况（典型型号Q347F-150LB），蜗轮装置带自锁功能，可在任意开度自锁保持。阀门开关位置指示器清晰直观，90°旋转启闭。手柄/手轮带锁定机构，可在开启和关闭位置进行机械锁定。气动执行器（Q647F型）：可选用双作用（适用于常开常关控制）或单作用弹簧复位式（失气时阀门自动复位至安全位置）。适用气源压力0.4～0.8MPa，可配NAMUR电磁阀（含防爆型）、限位开关、空气过滤减压阀、电气阀门定位器等附件，满足远程开关控制及模拟信号调节需求。电动执行器（Q947F型）：开关型可实现远程电动启闭，全开全关控制；调节型支持4-20mA模拟信号输入/输出，实现阀门任意开度调节及比例流量控制；智能型一体化设计，内置PID调节、故障自诊断及现场总线通讯功能。液动/气液联动/电液联动执行器可选配，适用于超大口径、高扭矩及长输管线紧急切断等特殊工况需求。防爆驱动配置（Ex d IIB T4/Ex d IIC T4级）：防爆型电动执行器、电磁阀及限位开关附件适用于Zone 1/Zone 2爆炸性气体环境，隔爆结合面符合GB 3836.2标准，配套防爆接线盒及防爆电缆引入装置。远程监控配置：阀位限位开关（POC）可输出无源触点信号，远程指示阀门全开/全关状态；4-20mA阀位变送器可根据阀杆的线性位移实时反馈阀门开度，实现精确的调节与控制。
防爆与防爆区配置：ROBERTSON美标固定球阀可根据危险场所安全等级要求提供防爆型配置，适用于Zone 1、Zone 2爆炸性气体环境。隔爆型（Ex d IIB T4/Ex d IIC T4级）：电机外壳及接线盒采用高强度隔爆结构，隔爆结合面符合GB 3836.2标准，配套防爆电缆引入装置，可满足含氢气等更高危险性的区域安全要求。ATEX认证防爆型可选，符合欧盟防爆指令标准，适用于出口项目及国际防爆标准要求。防爆阀门整机应取得国家防爆合格证方可安装使用，铭牌采用不锈钢材质铆固于设备外壳，确保长期使用的可追溯性。整机防爆：防爆型电动/气动执行器、防爆接线盒、防爆电缆引入装置、防爆电磁阀及限位开关附件等全套防爆组件配套供应。
在线维修功能配置：ROBERTSON顶装式（top-entry）固定球阀支持在线维修功能，可实现在不将阀门从管线上拆下的情况下，通过拆卸顶盖取出球体和阀座进行维护或更换，大幅减少停车时间和维护成本。密封紧急注脂救护装置配置：在阀座和阀杆部位预设注脂阀，可在阀门不停产的情况下，通过注脂枪注入密封脂实现临时密封。密封注脂装置同时提供阀座注脂和阀杆注脂双重功能，确保在密封面轻微损伤时能够快速应急处理。
特殊工况专用配置：ROBERTSON可根据特定工况需求提供以下专用配置。高温工况专用配置（介质温度+200℃～+540℃）：选用铬钼钢（WC6/WC9、F11/F22）阀体或高温不锈钢（CF8M/316）材质，硬密封结构（金属对金属堆焊司太立合金），密封面可喷涂碳化钨，填料升级为柔性石墨编织盘根，垫片选用316夹柔性石墨缠绕垫片。低温/深冷工况专用配置（介质温度-46℃～-196℃）：选用低温钢LCB/LCC或不锈钢304/316L材质，阀杆加长结构（加长阀盖）配合低温专用PTFE/PCTFE密封圈，液氧/液氮/LNG系统需执行严格脱脂清洗工艺，按氧气/低温洁净标准进行脱脂处理。抗硫工况专用配置（酸性气体）：适用于含H₂S的天然气气田及酸性介质工况，过流部件符合NACE MR0175标准，配套防静电装置，密封系统采用耐H₂S腐蚀的氟橡胶/PTFE密封圈。高温高压含颗粒硬密封配置：适用于煤化工、矿浆、催化剂浆液等高磨损工况，密封面堆焊硬质合金/喷涂碳化钨涂层，球体表面超音速喷涂HVOF碳化钨涂层，硬度可达HRC70以上，耐磨寿命为常规球阀的3-5倍。氧气/洁净气体专用配置（高纯氧气、高纯氮气、洁净气体系统）：所有过流部件及阀体进行严格脱脂清洗处理，ROBERTSON标准脱脂清洗工艺：零部件加工后依次经高温蒸汽脱脂、超声波化学清洗、纯水漂洗及干燥处理，达到氧用阀门洁净度标准，配套不锈钢材质铭牌及特殊标识，防静电结构。氯气/氨气专用配置：采用特种镍基合金或哈氏合金C276材质，密封件选用耐氯气腐蚀专用材料。真空工况专用配置（真空度≤1.33×10⁻³Pa）：采用金属密封及波纹管填料结构，阀体经真空除气处理。管线清管专用配置：全通径设计提供与管道一致的通过孔径，便于管道清管球通过，球体通道和阀体通道与管线内径一致，方便管路清扫。长输管线紧急切断（ESD）系统需配置快速关闭型驱动装置（气液联动或电液联动执行器），阀门必须具备防火、防静电、防吹出、双阻断及排放（DBB）功能。
