防爆电机选配：ROBERTSON衬氟塑料卧式管道泵可根据危险场所安全等级要求提供多种防爆电机配置方案。隔爆型（Ex d IIB T4或Ex d IIC T4级）适用于Zone 1、Zone 2爆炸性气体环境，电机外壳采用高强度铸件，隔爆结合面符合GB 3836.2标准，配套防爆接线盒及防爆电缆引入装置，适用于石油、化工、煤化工等易燃易爆危险区域。增安型（Ex e IIB T4级）适用于Zone 2危险区域，通过提高绝缘等级及防护等级来实现防爆安全。ATEX防爆电机可选，符合国际标准（如Ex II 2G Ex h db IIB T4 Gb等级）。防爆电机功率可按用户需要匹配（0.75kW-250kW），电压等级可选380V、660V、690V、3kV、6kV、10kV。绝缘等级可选F级（155℃，标准配置）或H级（180℃，适用于高温环境及过载频繁工况）。防护等级标准为IP55（防尘防喷水），可选IP56/IP65/IP68。

衬里与过流部件材质升级选配：ROBERTSON衬氟塑料卧式管道泵可根据介质腐蚀性程度及温度等级提供多级材质配置。F46（聚全氟乙丙烯，标准配置，耐腐蚀性与聚四氟乙烯（PTFE）相近，但机械强度和加工性能更优，适用于绝大多数强酸强碱介质）。PTFE（聚四氟乙烯，耐腐蚀性能最优，几乎可耐受所有化学介质（除熔融碱金属和高温氟气），适用温度-85℃~200℃，但机械强度较低）。PFA（可熔性聚四氟乙烯，兼具PTFE的耐腐蚀性能和更高的机械强度，可热塑加工，适用温度-85℃~260℃，适用于要求更高强度的高温腐蚀性介质）。PVDF（聚偏氟乙烯，耐酸、碱、盐及有机溶剂，机械强度较高，适用温度-40℃~150℃，适用于氯碱、制酸等工况）。过流部件的成型工艺采用金属嵌件外包氟塑料整体烧结压制成型，确保衬里层与金属基体紧密结合、无气泡、无剥离。衬氟工艺采用二次热压、低温退火工艺，确保衬塑层内应力完全释放，大大增加使用寿命。

密封系统强化配置：ROBERTSON衬氟塑料卧式管道泵轴封形式提供多种选配。标准配置为单端面外装式四氟波纹管机械密封（静环选用99.9%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，能补偿泵轴的径向跳动，耐腐耐磨，工作状态直观、易装卸、拥有多层保护）。升级配置为无冷却水单端面硬对硬机械密封（密封副材质为碳化硅对碳化硅，适用于含杂质颗粒腐蚀性介质，无需外接冷却水）。强碱与氢氟酸等特殊腐蚀性介质可配用无压烧结碳化硅密封，耐腐蚀性更强。集装式双端面机械密封（预装式组件，现场安装便捷可靠，搭配API 682标准冲洗方案，适用于强挥发、剧毒、高温及严禁泄漏的苛刻工况）。机械密封橡胶辅助密封圈材质可选氟橡胶FKM（标准，耐高温、耐油）、三元乙丙橡胶EPDM（耐热水、耐碱）、聚四氟乙烯PTFE（耐强腐蚀、耐高低温）。

叶轮类型与结构选配：ROBERTSON衬氟塑料卧式管道泵提供多种叶轮结构及材质选项以适应不同介质工况。闭式离心叶轮为标准配置，效率高，适用于洁净腐蚀性液体。半开式叶轮适用于含少量纤维或软颗粒的腐蚀性介质，通过性能好，不易堵塞。开放式叶轮适用于高粘度或含较大颗粒的浆料介质，清洗方便。叶轮材质可选氟塑料合金整体烧结（标准配置，重量轻、耐腐蚀）、不锈钢外包氟塑料（金属嵌件增强机械强度，适用于高压或大功率工况）。叶轮出厂前均应经过严格的静平衡校验，确保泵在高速运转时平稳低噪。

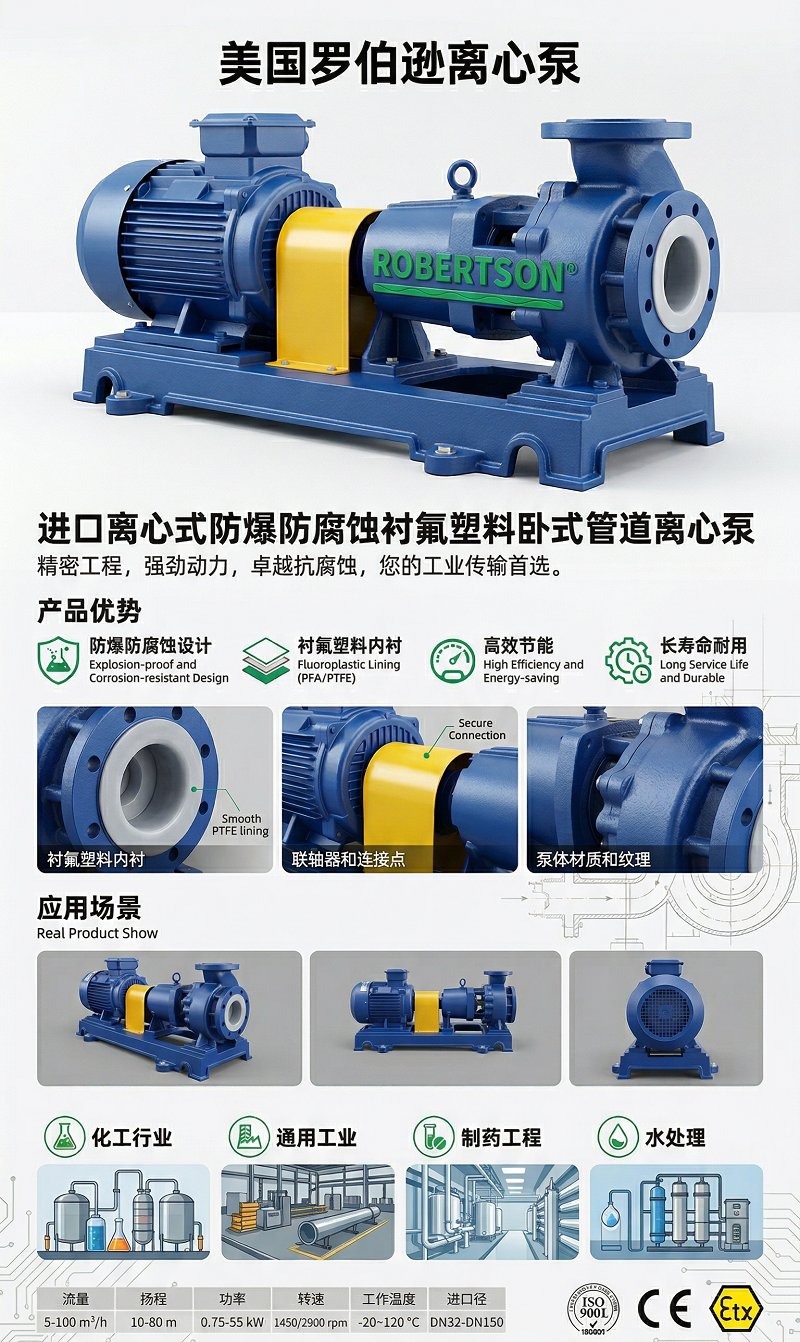

泵体及支撑结构选配：ROBERTSON衬氟塑料卧式管道泵为卧式结构，泵壳顶部为中心线出口，泵体带底脚支撑，可安装于底座或直接固定于基础上。出口方向可向左、右、向上三个方向调节，便于管道布置安装。可按用户需要配置公用底座（将水泵、电机、阀门及仪表全部集成于钢制底座上，工厂预制、现场快速就位，大幅缩短现场安装周期）。标准型为泵与电机直联短支架结构，轴向尺寸短，结构紧凑；可选加长联轴器型配中间轴承支架，便于检修时无需拆动电机即可抽出转子部件。泵壳材质可按工况选配铸钢外壳（强度更高，耐压性能更优）或铸铁外壳（成本适中，经济适用）。

连接方式与法兰标准选配：ROBERTSON衬氟塑料卧式管道泵标准连接方式为法兰连接，法兰标准可按用户要求定制：GB/T 9119（国标平面/凸面法兰，标准配置）、ANSI B16.5（美标法兰，适用于出口项目及美标管道系统）、DIN标准（德标法兰，适用于欧洲标准管道）、JIS标准（日标法兰，适用于日本标准管道）。密封面形式可选RF突面（标准配置，适用于多数工况）、RJ环连接面（适用于高压及对密封要求严格的工况）、FF全平面（适用于低压及低压管道系统）。螺纹连接（NPT/BSP/PT）可选配适用于小口径型号。连接尺寸符合ISO2858国际标准。

变频调速与智能控制配置：ROBERTSON可为衬氟塑料卧式管道泵配套变频调速系统（VFD），采用变频器动态调节电机转速，根据系统流量需求实时调整泵的转速，比传统节流调节方式节能30%-50%，并可显著降低电机启动冲击、延长设备寿命。对于防爆区域，需选用防爆型变频电机及隔爆型变频柜。控制系统内置PID恒压控制算法，通过压力传感器或远传压力表反馈信号自动调节水泵转速，维持管网压力恒定在设定值±0.1Bar范围内。通讯协议支持MODBUS RTU（RS485）、Profibus-DP、Profinet等，可接入工厂DCS或PLC系统进行远程监控与能效分析。可选配一体化变频泵方案（变频器与电机一体化集成，节约安装空间，简化接线）。

仪表及监控附件配置：ROBERTSON衬氟塑料卧式管道泵可根据自动化程度及系统监控需求配置以下仪表及组件。压力表/压力变送器（泵进出口安装G1/4"或M16×1.5接口耐腐蚀压力表，实时监测泵进出口压力，变送器可选4-20mA输出接入DCS/PLC实现远程压力监控。压力表接液材质需选用衬氟或耐腐蚀材质）。温度传感器（PT100铂电阻，安装于泵体或介质管路，实时监测介质温度及泵体运行温度，接入控制系统实现超温报警及保护停机）。流量计（电磁流量计或超声波流量计，安装于泵出口管路上，内衬PTFE/ETFE以适应腐蚀性介质，实时监测瞬时流量及累计流量，支持脉冲输出、4-20mA输出及RS485通讯）。液位/液位开关（配合高位槽或低位槽实现液位联动，防止泵空转或溢流）。振动传感器（监测泵体振动速度及位移信号，实现预报警及预测性维护，接入DCS系统进行故障趋势分析）。电动阀门（泵出口安装电动蝶阀或电动球阀，内衬氟塑料或陶瓷材质以适应腐蚀性介质，实现远程阀门启闭及与水泵联锁控制）。防爆型仪表需选用隔爆或本安型版本。

安装与附件配置：ROBERTSON可根据现场工况提供多种安装附件。减震底座/弹簧减震器（有效吸收泵运行产生的振动，减少对管路及建筑物的振动传递，降低噪音）。进出口软连接/不锈钢波纹管补偿器（内衬PTFE，安装于泵进出口管路，补偿管路热胀冷缩位移及安装误差，减少管路应力传递至泵体）。Y型过滤器（安装于泵进口管路上，壳体衬氟、滤网为钛或哈氏合金材质，过滤管路中携带的杂质颗粒，保护叶轮及密封免受大颗粒物损伤）。防护罩（联轴器及电机防雨罩，采用不锈钢材质，适用户外露天安装，防止雨水及杂物进入联轴器及电机风扇罩）。止回阀与闸阀（ROBERTSON推荐在泵出口依次配置逆止阀和闸阀，逆止阀防止停机时高压介质倒流导致水泵反转及管路水锤冲击，闸阀用于流量调节及水泵检修启闭操作，阀门内衬氟塑料以适应腐蚀性介质）。

冷却与保温配置：ROBERTSON衬氟塑料卧式管道泵对于高温介质或环境工况可配置以下系统。密封腔冷却系统（机械密封腔外接冷却水循环，有效降低密封端面温度，延长密封使用寿命，适用于高温腐蚀性介质工况。冷却水可选用普通自来水，压力控制在0.05-0.15MPa以下）。高温型波纹管机械密封（动、静环均选用碳化硅材质，辅助密封圈选用氟橡胶或全氟醚橡胶，耐温可达200℃以上）。保温夹套（泵体及管路可加装蒸汽伴热或电伴热保温夹套，适用于易结晶介质如硫磺、NaOH溶液等，保持介质流动性，防止低温环境下泵体及管路内介质结晶堵塞）。伴热带/电加热装置（适用于冬季低温环境或寒冷地区户外安装，保持泵体温度，防止介质因冻结损坏泵体或密封）。保温层设计需确保衬氟层不受过热损伤，控制温度在氟塑料允许范围内。

双端面机械密封与冲洗方案：对于输送易挥发、剧毒、易燃易爆腐蚀性介质的工况，ROBERTSON可选配API 682标准双端面机械密封及对应的冲洗方案。API Plan 11（自冲洗，适用于洁净介质，从泵出口引液体至密封腔，带走摩擦热后返回泵腔）。API Plan 52/53（带隔离液循环的双端面密封缓冲/隔离系统，适用于不允许向环境泄漏的剧毒或危险介质工况。在两级密封之间设置加压或未加压的缓冲罐，实现泄漏监控和自动报警）。API Plan 62（外冲洗/急冷，适用于高温含颗粒介质，从外部引入洁净液体冲洗密封面，带走杂质和热量）。双端面机械密封可配带泄漏传感器，实时监测密封腔压力或液位变化，当一级密封失效时发出报警信号，保障安全生产。所有密封系统的接液部件均需采用衬氟或耐腐蚀合金材料。

并联与冗余配置方案：ROBERTSON可根据用户流量波动范围及系统可靠性要求，提供多台衬氟塑料卧式管道泵并联工作配置方案（常用配置为2台并联——1用1备交替运行；3台并联——2用1备或N+1冗余配置）。控制系统可实现多台机组的主从联控，根据压力或流量信号自动启停水泵台数及调节运行频率，实现输送能力与实际需求的动态匹配，在保障输送安全的前提下最大限度实现节能运行，同时提供高等级的设备冗余可靠性，确保关键工艺装置（如化工厂连续生产、电镀生产线、酸洗处理线）不间断供液。

特殊功能配置：ROBERTSON可根据特定工况需求提供以下配置——耐磨颗粒型配置（介质含固体颗粒（粒度≤0.2mm，含量≤0.1%体积比）时，选用无冷却水单端面硬对硬碳化硅机械密封，流道结构优化，密封副采用耐磨硬质合金对硬质合金材质，轴封寿命大幅延长。也可选用副叶轮动力密封结构，利用离心力原理减少介质向密封腔流动，降低密封腔压力）。高粘度介质输送配置（介质粘度超出1.0cSt~20cSt时，适当增大电机功率余量（放大1.5-2倍），降低转速（降频降速）匹配高粘度特性，同时选用开式叶轮或螺旋离心式叶轮结构，通过性能好，适用于高粘度化工浆料及浓酸、浓碱等介质的输送）。高密度介质输送配置（介质密度大于1.1 g/cm³时，电机功率需根据介质密度修正放大，叶片出水角加大，确保高密度介质工况下维持足够的扬程和流量）。大型/特殊尺寸连接面配置（当用户管道系统采用特殊法兰标准或大尺寸法兰时，ROBERTSON可定制连接面，保持足够的连接强度和密封性能，消除连接隐患）。衬氟材料防腐等级升级（对于氢氟酸、热硫酸等极端腐蚀性介质，过流部件可选用PFA衬里（耐腐蚀性能优于PTFE）、或哈氏合金/蒙乃尔合金衬里方案，确保在极限腐蚀环境下的长寿命可靠运行）。如需更多定制选项，请联系ROBERTSON技术支持。
