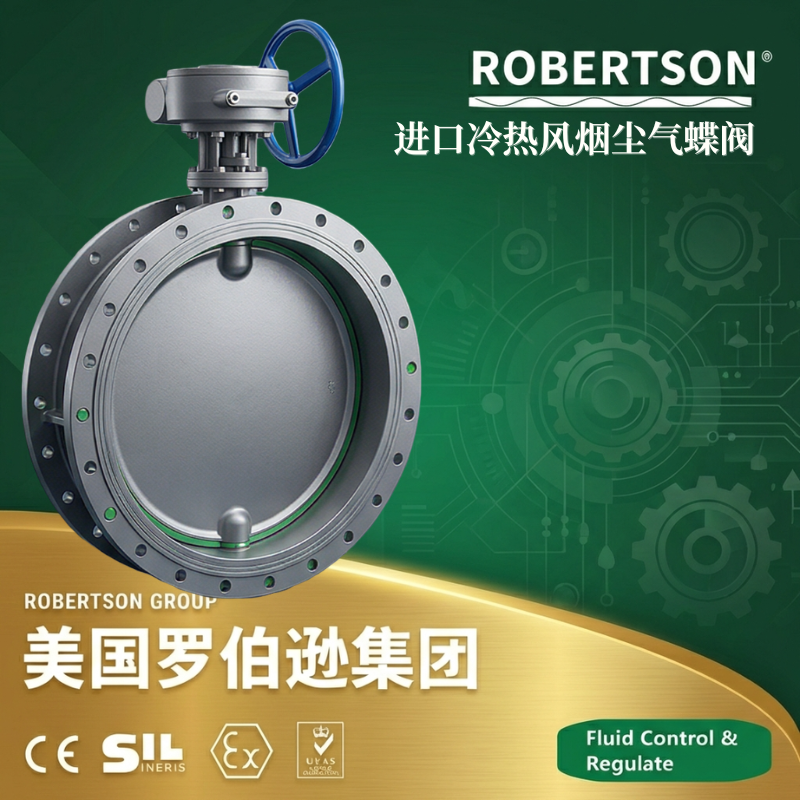

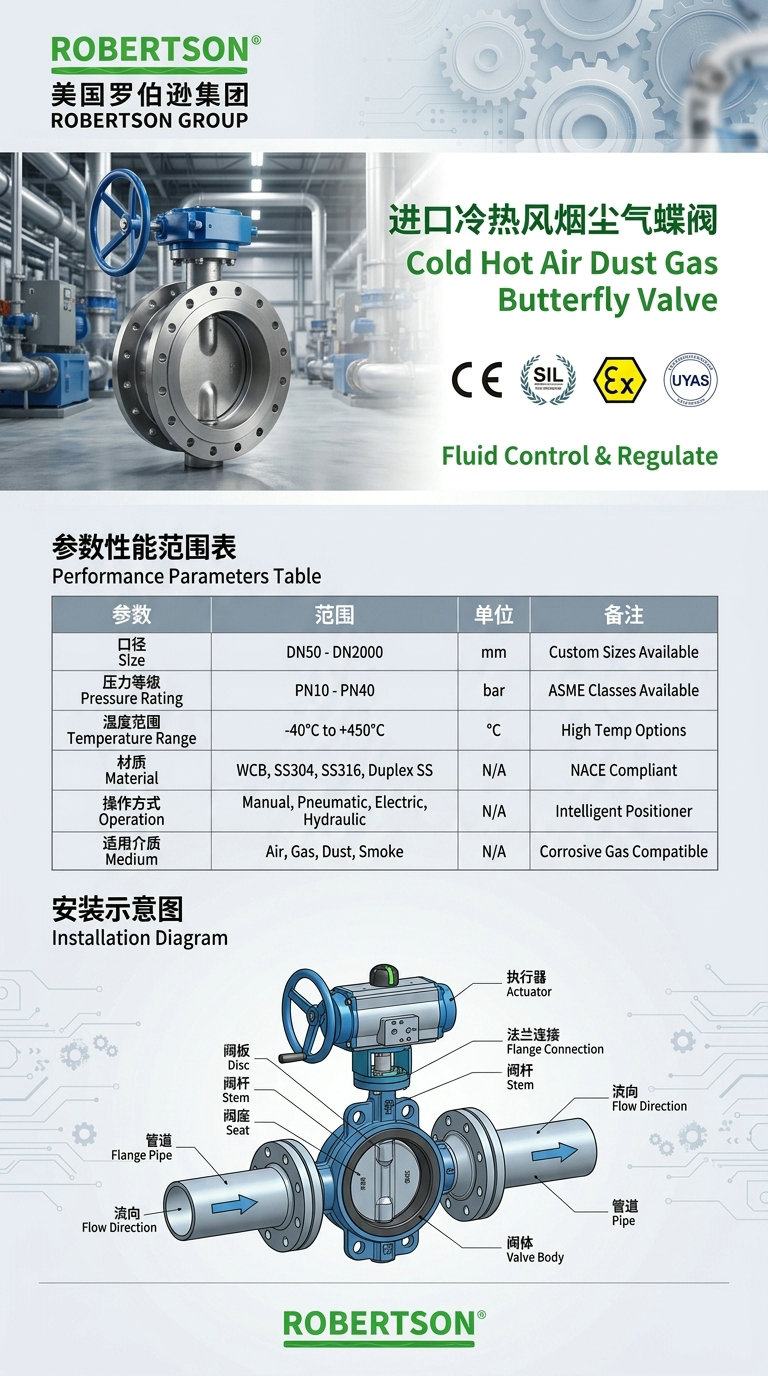

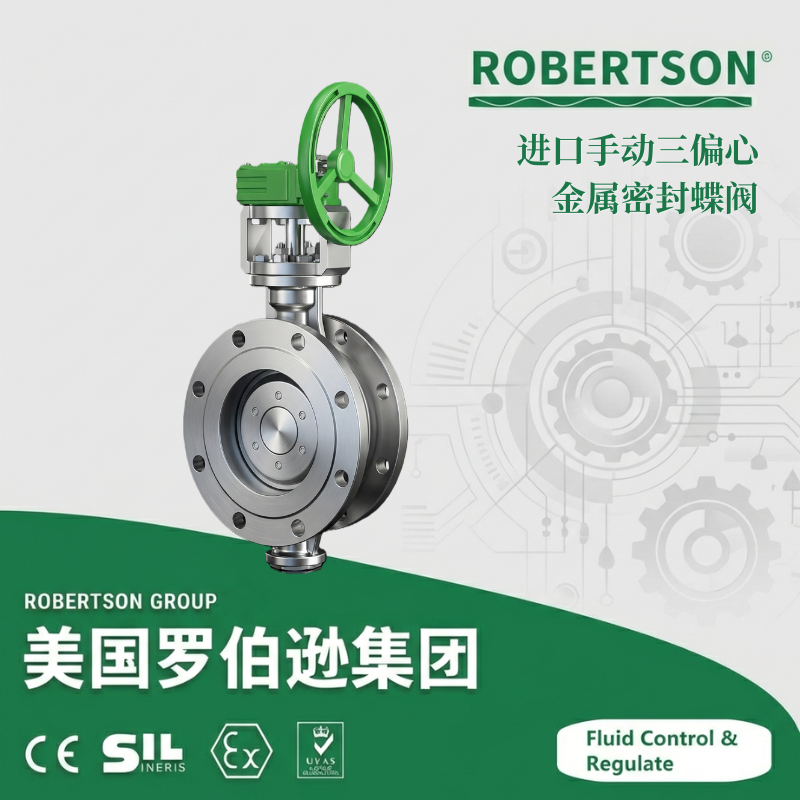

密封结构形式选配：ROBERTSON冷热风烟尘气蝶阀根据工况需求提供多种密封结构方案：金属硬密封型为标准配置，采用多层不锈钢金属片与石墨层叠压合成密封圈，具有金属硬密封的耐高温性能与弹性软密封的补偿特性，适用于常规通风及烟道气工况，工作温度≤650℃。三偏心金属零泄漏型（可选）采用三维偏心结构（轴偏离板+轴偏离管+锥体偏离轴），启闭全程无摩擦接触，密封副磨损极小，可实现双向零泄漏密封，并通过API 607防火标准认证，适用于要求严格密封的VOC废气治理、脱硫脱硝旁路烟道等工况。高温浇注料密封型（选配）在阀门壳体内壁和阀板密封面浇注高温耐火浇注料，兼具耐高温、耐腐蚀、抗冲刷三重特性，适用于超高温烟气（≤1200℃）、含有腐蚀性成分（二氧化硫、氯化氢等）的烟道。陶瓷纤维密封型（选配）采用独特陶瓷纤维异形件作为密封填料，密度低、耐高温、不变形、不抱轴、不卡板，适用于含高浓度粉尘及温度波动剧烈的工况。

耐高温材质升级选配：ROBERTSON冷热风烟尘气蝶阀根据介质温度等级及腐蚀特性提供多级耐热材质配置：基础型（≤300℃）：阀体选用碳钢（WCB）或16Mn耐热钢，蝶板选用碳钢或16Mn耐热钢，适用于一般工业烟道、冷热风管道及除尘系统。标准高温型（≤600℃）：阀体选用不锈钢304或316L，蝶板选用不锈钢304，密封副选用多层次不锈钢金属片，适用于水泥窑尾烟气、预热风管、粉煤气力输送等场景。强高温型（≤1000℃）：阀体选用不锈钢316L、双相不锈钢或高温合金钢，蝶板选用310S不锈钢（0Cr25Ni20）或高温合金，密封副可选用金属硬密封或不锈钢/硬质合金堆焊结构。超高温型（≤1200℃）：阀体及蝶板选用2520高温钢、镍基高温合金或特种耐热钢，阀腔内衬耐火浇注料或陶瓷纤维异形件，配套水冷式轴承支架和隔热垫，适用于焚烧炉、RTO蓄热式焚烧装置、冶金加热炉及陶瓷焙烧窑的高温烟气前段处理。

连接方式选配：ROBERTSON冷热风烟尘气蝶阀可提供多种连接方案：对夹式（标准配置，阀体夹在法兰之间，体积小、重量轻，安装便捷，适用于DN50~DN2000口径，常用压力≤1.6MPa的通风及除尘管道）。法兰式（RF突面密封面，螺栓直接连接管道法兰，密封可靠且便于在线拆卸，适用于中高压烟气管道及需要频繁检修的工况）。支耳式/凸耳式（阀体带有螺纹盲孔，用双头螺栓连接，单侧可拆卸管路，适合管路终端安装或需要隔离某段管路维护的工况）。对焊式（BW）（阀体两端直接与管道对焊连接，适用于高温高压烟气管道及严禁泄漏的苛刻工况）。法兰标准可按用户要求定制（GB/T 9119、ANSI B16.5、DIN、JIS等）。

驱动与执行器配置：ROBERTSON冷热风烟尘气蝶阀可搭配多种驱动执行器，满足不同自动化程度需求：手动驱动（手柄操作，标准配置适用于中小口径及操作不频繁的工况；蜗轮蜗杆手动装置，配备蜗轮减速箱，操作力矩放大，适用于大中口径及需要精准定位的工况，蜗轮装置带自锁功能，可在任意开度自锁保持）。电动执行器（开关型电动执行器可实现阀门的远程电动启闭，全开全关控制，配套380V/220V电动头及电控箱；调节型电动执行器支持4-20mA模拟信号输入/输出，实现阀门任意开度调节及比例流量控制，内置伺服放大器，控制精度≤±0.5%；智能型电动执行器采用一体化设计，内置PID调节、故障自诊断及现场总线通讯功能）。气动执行器（双作用气动执行器（适用于常开常关控制），单作用气动执行器（失电/失气阀门自动复位至安全位置），可配电磁阀、限位开关、空气过滤减压阀、电气阀门定位器等附件，满足防爆及远程控制要求）。防爆驱动配置（防爆型电动执行器与防爆型气动执行器，防爆等级为Ex d IIB T4或Ex d IIC T4，适用于石化、油气等爆炸性危险环境）。

阀杆密封及散热系统配置：ROBERTSON冷热风烟尘气蝶阀针对高温烟气工况提供多种阀杆密封及散热配置：标准配置柔性石墨填料密封（耐高温、低摩擦、耐腐蚀，适用于≤300℃工况）。高温工况可选配加长阀杆及散热片结构（阀杆加长并在靠近执行器端加装多组散热片，通过空气自然对流散热带走沿阀杆传导的热量，确保高温工况下执行机构和填料密封处的温度处于安全范围内，避免高温导致电动头过热或填料密封失效）。可选配水冷轴承支架（在阀杆轴承支撑位置设置冷却水套，通入循环冷却水带走高温烟气的传导热，适用于超高温烟气（≥800℃）及炉前高温管道工况，冷却支架耐温可达1400℃）。填料材质可选配高温柔性石墨+镍基合金丝编织填料，耐温更高、密封更严密；超高温工况选配陶瓷纤维编织填料。

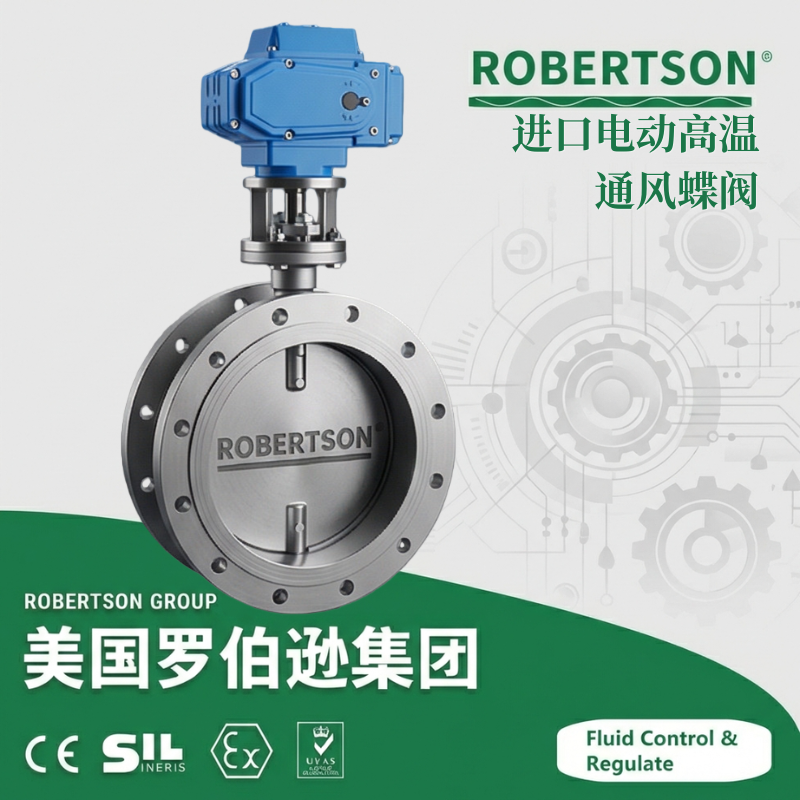

电动执行器控制配置：ROBERTSON电动型冷热风烟尘气蝶阀提供多种控制配置：开关型电动执行器（仅支持全开/全关，配套电控箱实现本地/远程切换，通过无源触点反馈阀门开/关状态）。调节型电动执行器（控制精度高，接受4-20mA、0-10V等模拟量信号，输出4-20mA反馈信号至控制系统实现闭环控制，内置PID调节与过力矩保护）。智能型电动执行器（一体化结构，采用非侵入式设计，液晶显示界面，自带红外遥控器或操作旋钮，支持MODBUS RTU、Profibus-DP、HART等现场总线通讯协议，具备故障自诊断、阀位死区自动设定、执行器状态在线监测等功能）。可集成防爆电动控制箱与手动操作手柄（在断电或执行器故障时手动操作阀门）。

防爆与防护配置：ROBERTSON冷热风烟尘气蝶阀可根据环境危险等级提供以下配置：隔爆型（Ex d IIB T4 / Ex d IIC T4），适用于Zone 1、Zone 2爆炸性气体环境及石化、煤化工、焦化等存在易燃易爆气体的烟道工况；本安型（Ex ia IIC T4），适用于Zone 0极高危爆炸环境，需配套安全栅使用。防护等级可按用户要求定制（标准IP65防尘防喷水，适用户外露天管道安装；可选IP66防强力喷水，适用于多风雨露天环境；可选IP67短时浸水保护，适用于可能短期浸水的阀门井或地下管道）。防爆电缆接口及防爆接线盒可配套供应。

仪表及监控附件配置：ROBERTSON冷热风烟尘气蝶阀可配置以下仪表及监控组件：阀位反馈装置（磁簧开关或接近式限位开关，输出阀门全开/全关开关量信号至PLC/DCS，实现阀门位置远程监控）。4-20mA阀位变送器（连续输出0-100%开度模拟信号，支持PID闭环自动调节及实时开度监测）。阀门定位器（气动调节阀配套智能电气阀门定位器，输入4-20mA控制信号，输出气动信号驱动执行器，配备LCD显示屏，支持HART通讯）。阀位指示灯/本地显示屏（安装于执行器附近方便巡检和现场手动调试）。

防腐与耐磨处理配置：ROBERTSON冷热风烟尘气蝶阀可根据介质腐蚀性及含尘浓度提供以下配置：环氧树脂涂层防腐（适用于普通腐蚀性烟气，在阀体及蝶板表面喷涂环氧树脂，经济适用，防护层完整均匀）。高温耐腐蚀涂层（采用有机硅高温漆或无机锌底漆防腐涂层，适用于≤400℃的高温含硫、含氯烟气工况）。硬质合金堆焊（在密封副及蝶板边缘等易磨损区域堆焊司太立（Stellite）钴基合金，硬度≥40HRC，抗高温含尘气流冲刷及磨粒磨损性能优异，适合高粉尘浓度烟气及粉煤气力输送系统）。超音速火焰喷涂（HVOF）碳化钨涂层（在蝶板密封面、阀体内壁易冲刷区域喷涂碳化钨硬面涂层，耐磨寿命为常规材质的3-5倍，适用于高硬度颗粒介质如水泥窑尾、矿渣粉体、煤粉输送等）。

特殊功能配置：ROBERTSON可根据特定工况需求提供以下配置——大口径定制（公称通径可达DN4000，采用分段焊接式或拼装式阀体结构，专为超大尺寸烟道、电力电站原烟道、脱硫旁路等大截面烟气管道设计）。耐低温配置（适用于-40℃低温环境及深冷工况，选用低温冲击韧性材料及耐低温密封件，确保阀门在低温烟道、北方冬季恶劣环境下的可靠动作）。粉尘抗堵设计（在蝶板与阀体间设置扩大的膨胀间隙，采用防积尘的流线型过渡及自吹扫结构，利用流体动能在阀门动作时清扫密封面，防止高浓度粉尘在阀腔积存造成的关不到位）。液动/电液动驱动配置（采用液压或电液联动执行器，驱动力大、控制精度高、响应速度快，适用于大口径（≥DN1200）及力矩大的超高温烟道阀门）。如需更多定制选项，请联系ROBERTSON技术支持。
