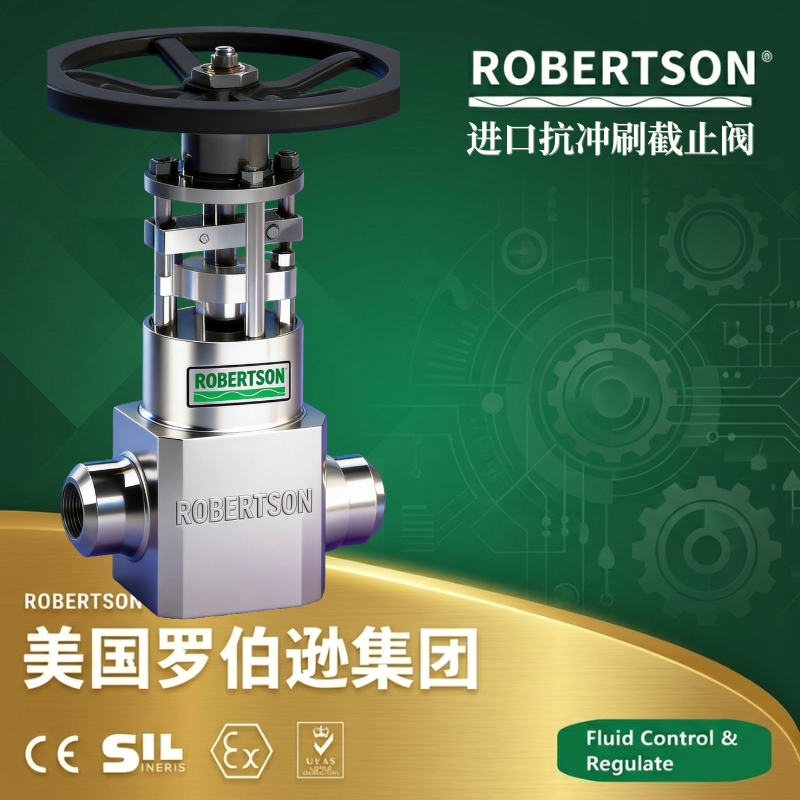

本系列进口抗冲刷截止阀是针对高压差、高冲刷及高磨损工况（如锅炉给水泵最小流量再循环、高压蒸汽旁路、加氢装置、高压气体节流放空等）专门开发的新型强制密封式截断阀，涵盖节流截止放空阀（FJ系列）与Y型直流式截止阀两大结构类型。产品依据API 6D、ASME B16.34、API 623及BS 1873等国际标准设计、制造与试验，关键密封面采用司太立（Stellite）钴基硬质合金堆焊，阀瓣设置平衡孔实现全压差稳定操作。该系列阀门将截止（关断零泄漏）、节流（多级降压）和系统放空三大功能集成于一体，节流部位与密封面分开布置，从根本上避免了高压差高速介质对阀座密封副的直接冲蚀，大幅延长阀门使用寿命，同时显著降低节流工况下的流体噪声和管路振动。 产品广泛应用于石油化工、炼油、煤化工、火力发电、天然气储运、冶金及机场油库等行业的管道系统中，适用于高温高压蒸汽、锅炉给水、过热蒸汽、天然气、油品、腐蚀性流体及含颗粒介质等多种介质的可靠截断与精确节流控制。
多级笼形迷宫节流设计，有效抗冲刷降压：采用先进的笼形迷宫式节流套技术，通过多级节流窗口将高压差介质逐级降压，高速流体在迷宫通道中经历多次折转与碰撞后能量被分级耗散、流速逐级降低。节流部位与密封面分开布置，彻底避免了高压差高速流体直接冲蚀密封副，从根本上解决了传统阀门密封面因高流速冲刷而过早失效的问题，大幅延长阀门使用寿命。
硬软双重密封，实现高压零泄漏关断：阀座与阀瓣采用硬质合金与软质材料复合的双重密封结构。关闭状态下，阀瓣硬密封面首先压紧在阀座凸台上形成第一道金属硬密封，同时嵌于阀瓣上的软质密封圈与阀座端面紧密贴合形成第二道辅助密封。硬质合金封面可以有效抵御气流冲刷和磨损，而软密封则保证在高压气体介质条件下实现零泄漏关断，使用寿命较普通截止阀显著延长。
平衡式阀瓣结构，启闭扭矩大幅降低：阀瓣上设有平衡孔，配合活塞式密封结构，使阀瓣上下腔压力自行平衡，有效消除了介质压力对阀瓣的单向作用力。该设计保证了阀门在全压差条件下的稳定操作，启闭扭矩较传统非平衡式结构大幅降低，手轮操作轻便灵活，尤其适用于大口径、高压差工况下的频繁操作。
锥度密封自清洁功能：阀座密封面采用锥度密封设计，在启闭过程中依靠锥面刮削作用自动清除附在密封面上的脏物和杂质，特别适用于含杂质颗粒或易结焦的介质工况，避免了杂质积累对密封性能的影响，进一步提升了阀门在严苛环境中的可靠性。
V形自密封填料与在线注脂系统：填料采用带自密封能力的V形填料结构，无需外部调节即可在介质压力作用下实现自动补偿密封。填料函处设有辅助密封油脂注入结构，可在在线状态下注入密封脂以增强填料密封性能。阀门整体支持在线维修，可在管线带压状态下更换填料等一系列易损件，大幅减少维护停机时间和施工难度。
Y型直流式流道，压降小抗冲刷：Y型高压截止阀采用45°角放置的阀杆和接近直线的流道设计，最大限度控制介质流向，减少阀前和阀后的压降损失。二次节流面设计进一步减少了对密封面的冲刷，流道呈流线型，可有效避免高速介质对阀体的局部冲蚀。
底部排污孔，方便在线清洁：阀体底部设有大口径排污孔，可在不停机状态下打开，排放阀腔内积聚的污物和杂质，配合在线维护功能，显著降低系统停机维护时间。
多种连接方式与驱动型式：可提供对焊连接（BW，ASME B16.25）、承插焊连接（SW，ASME B16.11）及法兰连接（RF，ASME B16.5）等多种接口方式，满足不同管道系统的安装需求。驱动方式涵盖手动（手轮/伞齿轮/锥齿轮）、电动、气动等多种型式，执行器接口符合ISO 5210标准顶法兰安装，便于远程自动控制和系统集成。
符合国际标准设计制造：产品设计制造严格遵循API 6D、ASME B16.34、API 623、BS 1873及GB/T 12235等国际标准，压力等级最高可达Class 2500（PN42.0MPa），工作温度覆盖-196℃至+650℃，可选配低逸散填料系统（ISO 15848-1认证），满足环保法规对VOC排放的严格限制要求。
| 参数项 | 通用规格范围 |
|---|---|
| 产品系列 | FJ41节流截止放空阀、Y型直流式截止阀（J65Y/J61Y等）、J61Y高温高压焊接截止阀 |
| 公称通径（DN） | DN15～DN600（NPS ½″～24″） |
| 公称压力（PN） | 1.6～42.0 MPa；ANSI Class 150～2500LB |
| 壳体试验压力 | 1.5 × 公称压力 |
| 密封试验压力 | 1.1 × 公称压力 |
| 工作温度（碳钢） | -29℃～+425℃ |
| 工作温度（不锈钢） | -196℃～+650℃ |
| 工作温度（铬钼钢） | -29℃～+593℃（WC9材质最高可达+593℃） |
| 适用介质 | 水、蒸汽、过热蒸汽、锅炉给水、天然气、油品、腐蚀性流体、含颗粒介质、含硫介质等 |
| 阀体材质 | 碳钢（WCB/WCC）、锻钢（A105）、不锈钢（304/316/316L）、铬钼钢（WC6/WC9）、低温钢（LCB/LCC）、双相不锈钢、哈氏合金、钛合金 |
| 密封面材质 | 司太立Stellite钴基硬质合金堆焊（Gr.6/Gr.21）+ 增强型PTFE/PEEK软密封（双重密封） |
| 节流元件材质 | 不锈钢304/316、双相不锈钢、硬质合金涂层、司太立合金堆焊 |
| 阀杆材质 | 13Cr（A182 F6a）、不锈钢304/316、17-4PH、Inconel 718 |
| 填料材质 | V形PTFE（聚四氟乙烯）、高温柔性石墨、增强型PTFE、低逸散填料（ISO 15848-1可选） |
| 填料注脂系统 | 辅助密封油脂注入结构（标配），可在线注入密封脂 |
| 排污结构 | 底部大口径排污孔（带丝堵或排污阀） |
| 结构型式 | 直通式（T型）、直流式（Y型）、角式、节流型 |
| 连接方式 | 对焊（BW，ASME B16.25）、承插焊（SW，ASME B16.11）、法兰（RF/MFM/RJ，ASME B16.5、GB/T 9113）、内螺纹（NPT/G/BSPT） |
| 阀盖连接形式 | 螺栓连接阀盖、压力自紧式密封阀盖（Class 1500及以上） |
| 驱动方式 | 手动（手轮/伞齿轮/锥齿轮）、电动、气动、液动、气液联动 |
| 泄漏等级 | 零泄漏（双重密封，符合GB/T 13927 A级标准） |
| 阀门状态分级 | 常闭 → 缓压 → 节流 → 全开（节流截止放空阀四阶段分级泄压） |
| 设计标准 | API 6D、API 623、ASME B16.34、BS 1873、GB/T 12235 |
| 结构长度标准 | ASME B16.10、GB/T 12221 |
| 对焊端标准 | ASME B16.25、GB/T 12224 |
| 法兰连接标准 | ASME B16.5、GB/T 9113、HG/T 20592、EN 1092 |
| 检验与试验 | API 598、GB/T 13927、JB/T 9092 |
| 低逸散标准 | ISO 15848-1、TA-Luft（可选） |
| 防火标准 | API 607 / API 6FA（可选） |
| NACE标准 | MR0175 / MR0103 / ISO 15156（抗硫可选） |
| 防爆等级（电控型） | Ex d II BT4 / Ex d II CT4 / Ex d II CT6（ATEX、IECEx、GB 3836合规可选） |
防爆型驱动装置：在石油化工、天然气处理、煤矿等爆炸性危险环境中，可配置隔爆型或增安型防爆多回转电动执行器、气动执行器（单/双作用）及防爆接线盒，防爆等级Ex d II BT4 / Ex d II CT4 / Ex d II CT6，整机符合ATEX 2014/34/EU指令、IECEx及GB 3836等防爆认证标准，配备防爆限位开关、电磁阀及防爆接线盒，适用于爆炸性危险环境的远程自动控制与紧急切断。
智能控制与信号反馈系统：电动或气动截止阀可选配智能型执行器及阀门定位器（4-20mA输入/输出，HART/Profibus/Modbus协议），集成自诊断、故障报警及就地操作功能。可提供阀门开/关状态的无源触点输出及4-20mA连续位置反馈信号（开度反馈），可选配限位开关、电磁阀及气源处理三联件，实现与PLC/DCS系统无缝集成及在线故障诊断。
节流结构升级（工况精确选配） ：根据压差大小和介质特性可灵活选配不同形式的节流内件——
笼形节流套（标准配置）：通过阀芯相对节流窗口运动改变通流面积实现节流，适用于常规高压差工况。
多级迷宫式节流盘片：采用多级迷宫盘片层叠结构，通过介质在迷宫通道中的多次折转和能量耗散实现逐级降压，适用于极高差压工况，抗气蚀、降噪效果显著。
硬质合金整体节流套：针对含固体颗粒、高冲刷介质及极端磨损工况，节流套采用整体碳化钨或硬质合金材质制造，表面硬度高，使用寿命较不锈钢节流套大幅提升。
密封材料升级（工况精准选配） ：根据介质温度、腐蚀性及耐磨性要求，可灵活选配不同等级的密封材料——
增强型PTFE：通用性最强，摩擦系数最低、扭矩最小，适用温度-40℃～+200℃，自润滑性好，适用于常规天然气、水、油介质。
PEEK密封：高强度、耐化学腐蚀及高磨损能力，适用温度-60℃～+250℃，抗蠕变性能优异，适用于含微量杂质或腐蚀性介质的油田污水工况。
DEVLON密封：耐蠕变，冷流性能优于PTFE，适用温度-40℃～+260℃，适用于天然气及化学介质工况。
全金属硬密封：阀瓣与阀座密封面均堆焊司太立合金或硬质合金，适用温度≥350℃超高温及含颗粒介质工况，抗冲刷耐磨损，适用于高温蒸汽、高温导热油及含固体颗粒的高压气体。
NACE抗硫及高腐蚀材质升级（酸性油气田专用） ：针对油气田含H₂S的酸性天然气及含硫原油等高腐蚀性环境，阀门从设计、选材、制造到试验严格按照NACE MR0175/MR0103/ISO 15156标准进行抗硫化物应力腐蚀（SSC）处理。阀体主材质选用A105+ENP化学镀镍处理或抗硫专用低温锻钢，关键内件采用316L不锈钢或双相不锈钢（2205/2507），阀芯堆焊INCONEL 625或司太立合金，密封件采用抗硫氟橡胶（FKM）或PTFE，有效防止氢致开裂（HIC）和硫化物应力腐蚀开裂（SSCC）。产品规格等级可满足PSL 1、2、3、4要求。
高温型升级（超高温工况专用） ：针对工作温度超过425℃的超高温工况，阀体材质选用高温合金钢（WC6/WC9/F91/F22）或耐高温不锈钢（316H、347H），密封面采用全堆焊司太立合金（金属-金属硬密封），节流元件选用整体碳化钨或Inconel 625堆焊涂层。配备长颈散热阀盖及高温柔性石墨填料，最高工作温度可达+593℃至+650℃，适用于高温蒸汽、锅炉给水再循环、炼油重整装置高温油气等工况。
低温/深冷型升级（LNG及空分设备专用） ：针对液化天然气（LNG）接收站、液化厂及空分设备等深冷工况（-196℃），可选用低温专用截止阀。阀体材料选用低温锻钢（ASTM A350 LF2/LF3）或不锈钢（F304/F316），并对所有内件（阀瓣、阀座、阀杆、弹簧等）进行深冷处理（-196℃液氮浸泡处理）以稳定奥氏体晶相，确保低温下无马氏体转变导致的体积膨胀和脆断风险。密封材料选用耐低温特种PTFE或PCTFE，配备加长阀盖结构防止深冷环境下填料结冰失效。
手动操作升级（大口径/大扭矩工况） ：对于公称通径≥DN100/NPS 4"的大口径阀门，可选配伞齿轮减速机构或锥齿轮箱驱动，配合ISO 5210标准顶法兰安装，放大操作扭矩使手动操作轻便省力。齿轮箱采用全密封设计，润滑油脂长期有效，无需频繁维护。
焊接式连接升级：针对需永久性密封的高压关键管道系统，可提供对焊连接（BW，依据ASME B16.25）或承插焊连接（SW，ASME B16.11）配置，取代法兰连接。焊接连接彻底消除了法兰接口处的潜在泄漏点，对管道保温包扎带来极大方便，尤其适用于不允许外漏的高温高压蒸汽管道、电站主蒸汽管路及炼化装置。Y型高压截止阀的二次节流面设计结合焊接式结构，可进一步减少介质对密封面的冲刷。
低逸散密封系统（VOC排放控制） ：可选配通过ISO 15848-1 BH/CO3认证的低逸散密封系统，采用活载荷填料设计（碟形弹簧持续加载补偿热胀冷缩及填料磨损），配合V形PTFE组合密封圈双重密封结构，将阀杆处挥发性有机物（VOC）泄漏值控制在50 ppm以下，满足欧盟、北美等地区对油气、炼化工厂挥发性有机物排放的环保法规要求。
高防护等级及户外防腐蚀处理：电动或气动执行器防护等级可升级至IP66 / IP67 / IP68及NEMA 4X，配合防潮加热器、不锈钢铭牌及防腐蚀涂层，适应沿海高湿高盐雾环境、多尘、沙尘暴或户外无遮蔽等恶劣工况。
选型指引：
高温高压差节流与截止双重功能工况（锅炉给水泵再循环、高压蒸汽旁路），推荐FJ41型节流截止放空阀，笼形迷宫式多级节流，节流部位与密封面分开布置，抗冲刷性能优异。
高温高压蒸汽系统（主蒸汽管路、过热蒸汽系统），推荐Y型直流式截止阀（J65Y/J61Y） ，45°角阀杆布置，接近直线的流道设计，二次节流面设计减少密封面冲刷。
含固体颗粒、高冲刷及易结焦介质工况，推荐全堆焊硬质合金密封面+整体碳化钨节流元件，配合锥度密封自清洁设计，有效防止颗粒物积聚。
含H₂S酸性油气田及含硫原油等高腐蚀性环境，必须选配NACE MR0175/MR0103抗硫结构及抗硫专用材质，产品规格等级满足PSL 1-4要求。
液化天然气（LNG）及深冷工况（-196℃），必须选用低温型（LF2阀体+深冷处理+加长阀盖+耐低温PCTFE密封） ，压力等级覆盖Class 150～2500。
要求VOC零泄漏、有毒介质及环保敏感场合，推荐低逸散密封系统（ISO 15848-1 BH认证）+在线注脂系统。
需实现远程自动化控制及DCS/PLC系统集成，推荐电动/气动执行器+智能定位器+4-20mA反馈信号+总线通讯模块；危险区域应选配防爆型执行器（Ex d II CT4/T6）。
