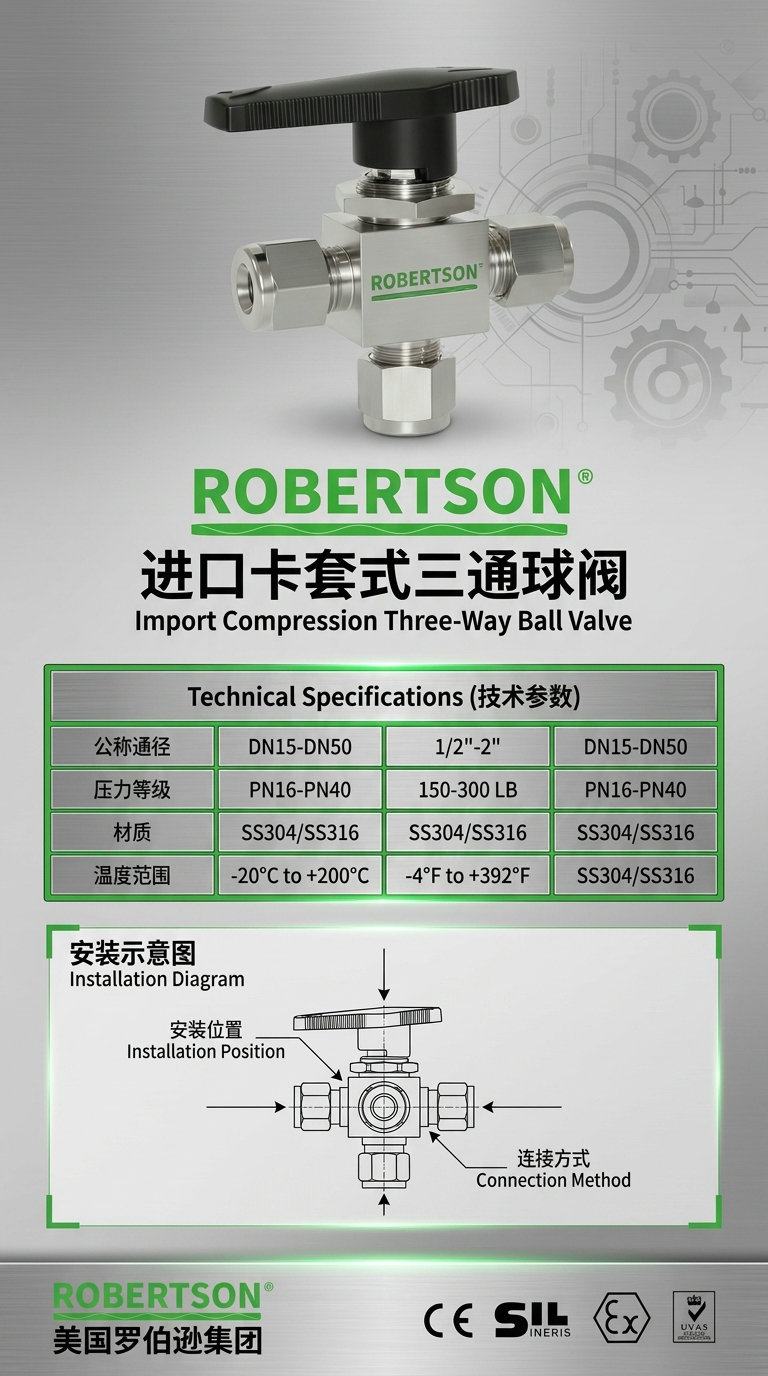

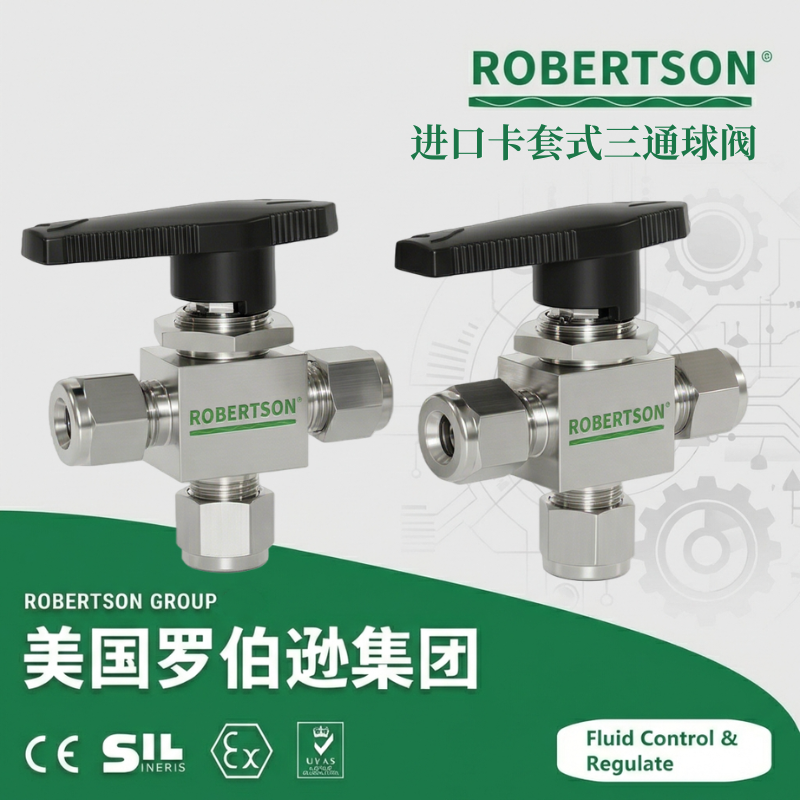

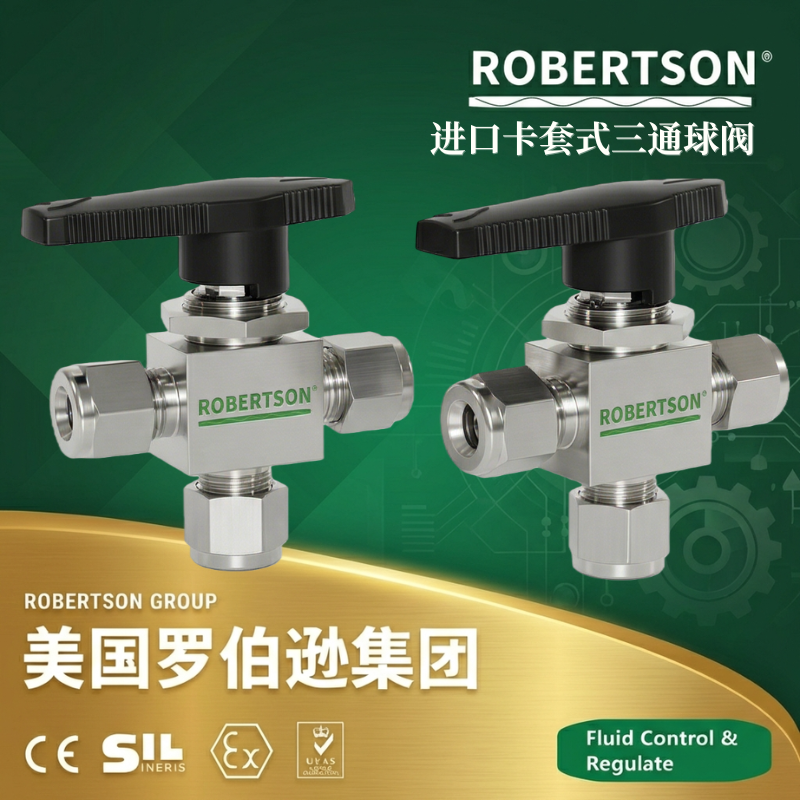

本系列进口卡套式三通球阀是一种采用90°角行程操作的小口径快速切换截断阀，主要由阀体、球芯（L型或T型）、阀杆、阀座密封件、填料及双卡套组件等构成。阀体整体采用高品质不锈钢（304/316/316L）或碳钢锻件制造，连接方式采用国际通用的双卡套压紧技术，与钢管连接时无需焊接、螺纹密封剂或特殊工具，仅需卡套螺母拧紧即可实现金属对金属的硬密封，具有安装快捷、连接紧固、可反复拆装、防火防爆等优点。 球芯可设计为L型流道（适用于流向切换，如两位一通切换）或T型流道（适用于分流、合流、混流及三通道完全开放），可实现多方向自由切换与流体方向控制，便于管路系统的换向与分配。一台三通球阀可替代两台普通球阀的工作，任一通道都可作为入口或出口，使用灵活。产品依据API 6D、API 608、ASME B16.34及GB/T 12237等国际标准设计、制造与试验，广泛应用于石油化工、天然气、仪表测量管路、实验室气体管路、气瓶钢瓶管路、核电站、供热系统、半导体、生物医疗及各类仪器仪表系统中，适用于水、油品、气体、蒸汽、燃气、腐蚀性液体及高纯介质等多种管路介质的换向、分配与通断控制。
卡套式连接，无需焊接，安装便捷：采用国际通用的双卡套（或单卡套）接头技术，通过卡套螺母拧紧过程中实现卡套轴向推进、径向挤压钢管外径，形成双重金属密封抱紧结构。与钢管连接时不需焊接、螺纹密封剂或特殊工具，可冷工作业，有利于防火、防爆和高空作业，安装极为方便快捷，可反复拆装多次而不损坏密封性能，是炼油、化工及仪表测量管路中的一种先进连接方式。
L型与T型双阀芯切换功能，一阀多用：L型三通球阀采用四面阀座结构，可用于管路中介质流向的切换（两位一通切换），使相互垂直的两个通道连通，切断第三通道；T型三通球阀采用四面阀座结构，可实现三个通道相互连通或任意两个通道连通，用于介质的分流、合流、混流及流向切换，一台阀门可替代两台普通球阀，任一通道均可作为入口或出口，使用灵活。
整体高压锻造，耐压最高可达80MPa以上：阀体采用不锈钢锻件经高压冲击锻打后数控精密加工，壳体强化处理，消除铸造缺陷，最高耐压可达10000Psi（约69MPa），部分超高压型号可达80MPa～100MPa。尼科NICO系列公称压力3000Psi，最高可达10000Psi。所有阀体、端盖等承压件均经过壳体强化处理和精密检验，保证在高压工况下结构安全可靠。
优良的密封性能，零泄漏关断：采用自由浮球设计，关闭状态介质压力将球体压紧在出口端阀座上，密封能力随着介质压力的增高而增大，在高、低压条件下均能实现零泄漏关断。密封圈材质有PTFE、PEEK、PCTFE及增强型填料等，采用PTFE等材料作为密封，具有良好润滑性和弹性，与球体摩擦系数小，使用寿命长。阀门采用不锈钢压簧及自锁螺母加特氟龙密封圈结构，自动调节密封紧度，性能可靠，扭矩小。
旋转90°快速启闭，操作直观：阀杆与手柄将球体旋转90°即可实现从全开到全关的快速切换，开关方便迅速，可以实行快速启闭。手柄与管线平行时为开，垂直时为关，状态一目了然，无需额外指示标志。手柄形式多样，可选锌合金曲手柄、铸钢曲手柄、条钢式手柄（红/蓝/黑/黄等颜色可选），部分型号带锁定功能，可锁定在全开或全关位置，防止误操作。
全通径流道设计，流体阻力极小：球阀通道平整光滑，便于管道扫线清洗。全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线相通，介质流过球阀相当于流过一段直通的管子，在各类阀门中球阀的流体阻力最小，可以输送浆液及固体颗粒等介质。
阀杆防吹出与多重密封设计：阀杆采用防吹出结构设计，即使在高压工况下也不会因阀腔内压力异常升高而迫使阀杆飞出，操作安全可靠。阀轴密封采用不锈钢压簧及自锁螺母加PTFE密封圈结构，自动调节密封紧度，性能可靠，扭矩小，耐腐蚀性能强，结构紧凑，节省空间，维护方便。
多种密封材料可选，适应宽温域工况：阀座密封材料依据介质特性灵活选配，覆盖-53℃至+450℃的宽温域工况。增强型PTFE为通用软密封材料，适用-40℃至+200℃，密封等级可达零泄漏。PEEK密封耐化学腐蚀及抗蠕变性能优异，适用-60℃至+250℃。PCTFE密封适用超低温深冷工况（-196℃），适用于LNG、液氧等介质。金属硬质合金密封适用-196℃至+550℃，耐高温抗冲刷。填料材料可选PTFE、改良型PTFE、UHMWPE、PFA及柔性石墨等。
符合国际标准设计制造：产品设计制造严格遵循API 6D、API 608、ASME B16.34及GB/T 12237等国际标准，螺纹端尺寸符合NPT（ANSI/ASME B1.20.1）、G（ISO 228）、PT、Rc、ZG等标准，卡套端尺寸依据各制造商标准（Swagelok、Parker A-LOK/CPI等）。检验与试验按API 598、GB/T 13927执行，可选配低逸散填料系统（ISO 15848-1认证），满足VOC排放环保要求。
可面板安装，集成简便：部分型号支持面板安装，阀体可便捷安装于仪表盘、控制面板和设备机柜上，无需额外支架或紧固件，适用于仪器仪表、分析设备和各类控制台集成，占用空间小。美国CHAVEZ查韦斯品牌提供一体式L型两位一通切换面板式中间接头，专为面板安装设计。
符合防爆与防火安全标准：在防爆和防火安全方面，可选配防静电装置，通过弹簧使球体、阀杆与阀体间静电导通，防止静电积聚引发火灾爆炸。部分型号通过API 607/API 6FA防火安全认证，配置金属防火唇结构，在火灾等极端条件下维持基本截断功能。在氧气工况下，可选用严格的脱脂清洁处理（ASTM G93/CGA G-4.1标准），防止富氧环境下发生燃烧风险。
材料追溯性：阀体及端盖上压铸有热代码批号（Heat Code），可追溯至化学成分分析及材料试验报告，CMTR（认证材料试验报告）可根据用户要求提供。
多种品牌及认证齐全：本系列产品可选用美国Swagelok（世伟洛克）、美国NICO（尼科）、美国CHAVEZ（查韦斯）、美国VTON（威盾）及德国DOLDR（多尔德）等国际知名仪表阀门品牌，广泛应用于压缩天然气（CNG）、液压系统、油田、化工、水处理、半导体及实验室气体管路等领域。Swagelok球阀通过了API 624低排放认证、API 607防火认证及NACE MR0175酸性气体认证，满足各类严苛工况的法规要求。
防爆型驱动装置（ATEX/IECEx认证） ：在石油化工、天然气处理、煤矿等爆炸性危险环境（Zone 1/21及Zone 2/22）中，可配置隔爆型（Ex d）或本安型（Ex ia）防爆电动/气动执行器及防爆接线盒。防爆等级Ex d II BT4 / Ex d II CT4 / Ex d II CT6，整机符合ATEX 2014/34/EU指令、IECEx及GB 3836等防爆认证标准。气动执行器可选单作用（弹簧复位）或双作用，配防爆电磁阀及防爆限位开关。电动执行器支持4-20mA控制信号和阀位反馈，适用于远程自动化控制系统。Swagelok球阀执行机构适配ISO 5211标准。
气动/电动执行器配置：可配置进口品牌气动或电动执行器。气动执行器采用低摩擦活塞式结构，扭矩输出大，支持90°旋转，可选配电磁阀、限位开关（回讯器）、气源处理三联件（过滤减压阀+油雾器）。电动执行器支持AC/DC电源供电，可选开关型（ON-OFF）或调节型（4-20mA控制信号）。执行器与阀体间采用ISO 5211标准顶法兰安装，快速简便。Swagelok 40G系列球阀可适配弹簧回程执行器，实现自动控制。
密封材料升级（工况精准选配） ：根据介质温度、化学腐蚀性及耐磨性要求，可灵活选配不同等级的阀座密封和填料材料——
增强型PTFE：通用性最强，摩擦系数最低、扭矩最小，适用-40℃～+200℃，密封等级零泄漏，适用于水、油、气体等常规介质。
PEEK密封：高强度、耐化学腐蚀及抗磨损，适用-60℃～+250℃，抗蠕变性能优异，适用于油田污水、含微量杂质介质及腐蚀性化工介质。
PCTFE密封：适用-196℃超低温深冷工况，尺寸稳定性好，耐低温性能优异，适用于LNG、液氧、液氮等深冷介质。
PFA密封：耐化学腐蚀性能优异，适用-40℃～+200℃，适用于高纯度化学品及腐蚀性介质。
POM密封：耐磨性好，适用-20℃～+80℃，经济可靠。
金属硬密封：堆焊硬质合金，硬度HRC 58以上，适用-196℃～+550℃，耐冲刷、耐磨抗擦伤，适用于高温蒸汽、含固体颗粒介质及超高温工况。
活载荷填料密封：采用碟形弹簧加载的PTFE或石墨组合填料，持续自动补偿热胀冷缩及填料磨损，延长填料寿命，降低维护频次。Swagelok 40G系列球阀采用正在申请专利的密封设计，能够抵抗填料变形或“冷流”，提升了热循环性能并增强了防泄漏能力。
填料材料：可选PTFE、改良型PTFE、UHMWPE、PFA及柔性石墨等。
卡套组件升级（双卡套配置） ：可配置进口双卡套组件（A-LOK®、CPI™、Swagelok®等品牌）。在卡套螺母按预定圈数拧紧过程中，前卡套消除钢管外径公差形成金属对金属主密封面，后卡套在钢管上形成第二道牢固的支撑抱紧，密封性能优于单卡套，抗震性能更强，特别适用于有振动或温度交变的现场仪表管线。卡套组件经高标准硬化处理，强度高、密封性能好，可反复拆装多次。与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端，是仪表测量管路系统中的一种先进连接方式。
特殊材质升级（耐腐蚀/抗硫/高纯介质） ：在标准不锈钢304/316基础上，可根据介质腐蚀性、温度等级及洁净度要求选用特种金属材料——
316L不锈钢：标准配置，耐腐蚀性能优良，适用于大部分腐蚀性介质。
双相不锈钢2205/2507：高强度、耐氯离子应力腐蚀，适用于海水及酸性介质环境。
哈氏合金C-276/C-22：极佳的抗点蚀和均匀腐蚀能力，适用于强酸、强碱、海水及含氯离子等极度腐蚀性介质。
蒙乃尔合金400：适用于氢氟酸、海水等还原性介质。
因科镍合金（Inconel 625/718） ：适用于超高温、高腐蚀工况，具有优异的抗渗碳和抗硫化性能。
NACE抗硫处理：针对含H₂S的酸性天然气及含硫原油工况，整机符合NACE MR0175/MR0103标准，可订购ECE R110型认可产品。
合金400/合金600/合金625/合金825等：Swagelok产品可选6-钼、400合金、600合金、625合金、825合金、C-276合金、钛（4级）等多种特种合金材料。
高温型升级：针对介质温度超过200℃的高温工况（最高可达+550℃），阀座密封材料升级为PEEK（最高250℃）或全金属硬密封（最高+550℃），阀体选用锻钢A105或耐高温不锈钢316H/347H，填料选用高温柔性石墨。Swagelok高温型号适用温度可达+300℃，威盾VTON适用温度最高+180℃。
低温/深冷型升级：针对LNG接收站、空分设备及液氧/液氮深冷工况（-196℃），可选用低温专用卡套三通球阀。阀体材料选用低温锻钢（ASTM A350 LF2/LF3）或不锈钢（F304/F316），密封材料选用耐低温PCTFE（聚三氟氯乙烯），填料选用低温PTFE，并对所有内件进行深冷处理以稳定奥氏体晶相。Swagelok 83/H83系列耳轴式球阀适用温度范围宽，工作压力达10000 psig（约689 bar），适配6～12 mm卡套管接头或NPT端接。
面板安装/加长杆/多通阀组配置（集成一体化） ：可提供二阀组、三阀组、五阀组等多通路集成阀组，用于变送器、压力表或差压变送器的配套安装，在单个阀体上集成截止、放空、平衡等多种功能，大幅减少管路连接点和泄漏风险。可选配加长阀杆及面板安装螺母，通过螺纹颈部锁紧螺母便捷牢固地安装于各种仪器面板或阀组上，无需额外支架，适用于仪表盘和试验台集成。美国CHAVEZ查韦斯品牌提供一体式L型两位一通切换面板式中间接头，专为面板安装设计。Swagelok提供三通、四通、五通和七通切换配置，以及四通和六通交叉转换配置。
防静电/防吹出结构配置：阀杆标配防吹出设计，即使在高压工况下也不会因阀腔内压力异常升高而迫使阀杆飞出。可额外配置防静电装置，通过弹簧使球体、阀杆与阀体间静电导通，防止静电积聚引发火灾爆炸，符合API 6D/API 608规范要求。
低逸散密封系统（VOC排放控制） ：可选配通过ISO 15848-1 BH/CO3认证的低逸散密封系统，采用活载荷填料设计（碟形弹簧持续加载补偿热胀冷缩及填料磨损），配合PTFE组合密封圈+低泄漏密封脂注入系统，将阀杆处挥发性有机物（VOC）泄漏值控制在50 ppm以下，满足欧盟、北美等地区对油气、炼化工厂挥发性有机物排放的环保法规要求。Swagelok球阀已通过API 624低排放认证，低排放认证为“是”。
防火安全配置（API 607/API 6FA） ：可选配符合API 607（第8版）/API 6FA/ISO 10497防火安全设计的阀门结构，在火灾等极端条件下，内置的金属防火唇结构可作为后备密封副维持基本截断功能。Swagelok防火型号符合API 607标准，酸性工况型号满足NACE MR0175要求。
锁定手柄与安全配置：所有阀门标配或可选配可锁定手柄，可在全开或全关位置使用挂锁锁定，防止未经授权的操作。手柄颜色可选红、蓝、黑、黄等多种颜色，便于现场识别特定工况阀门（如氮气、氧气、天然气等）。可选长手柄用于空间受限场合，或不锈钢加长杆用于高温隔离安装。Swagelok手柄类型包括杆形、酚醛手柄、锁杆等。
高防护等级及户外防腐蚀处理：配置电动或气动执行器的阀门，防护等级可升级至IP65 / IP67 / IP68及NEMA 4X，配合防潮加热器、不锈钢铭牌及防腐蚀环氧树脂涂层，适应沿海高湿高盐雾环境、多尘、沙尘暴或户外无遮蔽等恶劣工况。阀体表面进行整体抛光处理或电化学钝化处理，适应沿海高湿高盐雾环境。
特殊连接方式定制：标准连接方式为双卡套（Two Ferrule Compression）、内螺纹（NPT/G/BSPT/Rc）、外螺纹、焊接（对焊BW/承插焊SW）、卡箍快装（Tri-Clamp）及微型法兰等。可按用户要求定制特殊规格螺纹接口（SAE、BSPP）、法兰接口标准（ANSI、DIN、JIS、GB）及对焊端（BW）坡口尺寸。Swagelok接头端接尺寸覆盖1/16至2英寸，也可提供3至12mm的端接。
氦气泄漏测试与高真空配置：对于超高真空系统及半导体工艺，可选用经氦质谱检漏仪严格测试的真空专用卡套三通球阀，泄漏率可达≤1×10⁻⁹ mbar·L/s。所有阀门出厂前以1.5倍额定工作压力的氮气进行密封测试和壳体强度测试。Swagelok球阀采用按WS-22标准进行测试，部分型号执行1000 psig氮气泄漏测试，排放率低于0.1 SCCM。
氧气级洁净脱脂处理：对于液氧、液氢及高纯气体等高洁净度要求的工况，阀门进行严格的无油脱脂清洗处理，确保零部件达到无碳氢化合物污染等级，防止富氧环境下发生燃烧风险。清洗后的阀门密封管端以防止污染，符合ASTM G93及CGA G-4.1等氧气系统洁净标准。
大流量配置：针对高流量要求的工艺系统，可选配大流量型三通球阀，Cv值可达12.0以上，Swagelok GB系列全流量球阀流量系数Cv值达13.8，可选防火和酸性气体认证。适用于气体分析、大流量切换分配等应用。
选型指引
需要流向切换（相互垂直的两路通，切断第三路），推荐L型卡套三通球阀，实现两个相互垂直通道之间的切换。
需要介质分流（一路分为两路）、合流（两路合并为一路）或三方向全通，推荐T型卡套三通球阀，优先选用四面阀座密封结构，确保三个通道相互连通或任意两个通道连通，灵活控制管路中介质的合流或分流。
工作温度-40℃～+200℃、常规水油气介质，推荐不锈钢304/316阀体+PTFE密封+卡套连接，经济可靠，启闭迅速。
工作温度200℃～250℃、含微量杂质或腐蚀性介质，推荐PEEK密封。
工作温度-196℃深冷工况（LNG/液氧/液氮），必须选用低温型（LF2阀体+深冷处理+加长阀盖+PCTFE密封），Swagelok 83/H83系列耳轴式球阀适用工作压力达10000 psig。
工作温度＞250℃超高温工况（蒸汽/导热油/炼油高温），必须选用铬钼钢WC6/WC9/不锈钢316H阀体+金属硬密封（司太利合金堆焊）+石墨填料，适用温度最高可达+550℃。
含H₂S酸性油气田、含硫原油及高腐蚀性环境，必须选配NACE MR0175/MR0103抗硫结构及抗硫专用材质（316L/双相不锈钢/INCONEL 625堆焊密封面），Swagelok球阀满足NACE MR0175要求。
对VOC排放有严格控制的环保敏感工况（欧盟、北美项目），必须选配低逸散密封系统（ISO 15848-1 BH认证+TA-Luft），Swagelok球阀已通过API 624低排放认证。
石油化工、天然气处理、加气站等爆炸性危险区域（Zone 1/21及Zone 2/22）需远程自动控制的系统，必须选配防爆型执行器（Ex d II CT4/T6）+防爆接线盒，整机符合ATEX、IECEx等防爆认证标准。
需实现远程自动化控制及DCS/PLC系统集成，推荐电动/气动执行器+智能定位器+4-20mA反馈信号+总线通讯模块。
设备集成于仪表盘、分析仪器或控制柜面板，推荐选配加长阀杆和面板安装螺母，方便快速锁紧于面板上，无需额外支架。
同一管路中需集成截止/放空/平衡等功能的系统，可选用二阀组/三阀组/五阀组等多种一体化阀组产品，减少泄漏点，提高系统集成度和密封可靠性。
压力等级、温度范围及连接方式的最终确定，需参考各品牌制造商技术资料及用户工况要求。对卡套配管尺寸按英制或公制钢管规格确定，确保卡套与钢管匹配，安装时严格遵循制造商预紧力要求（螺母拧紧圈数和扭矩值）。
