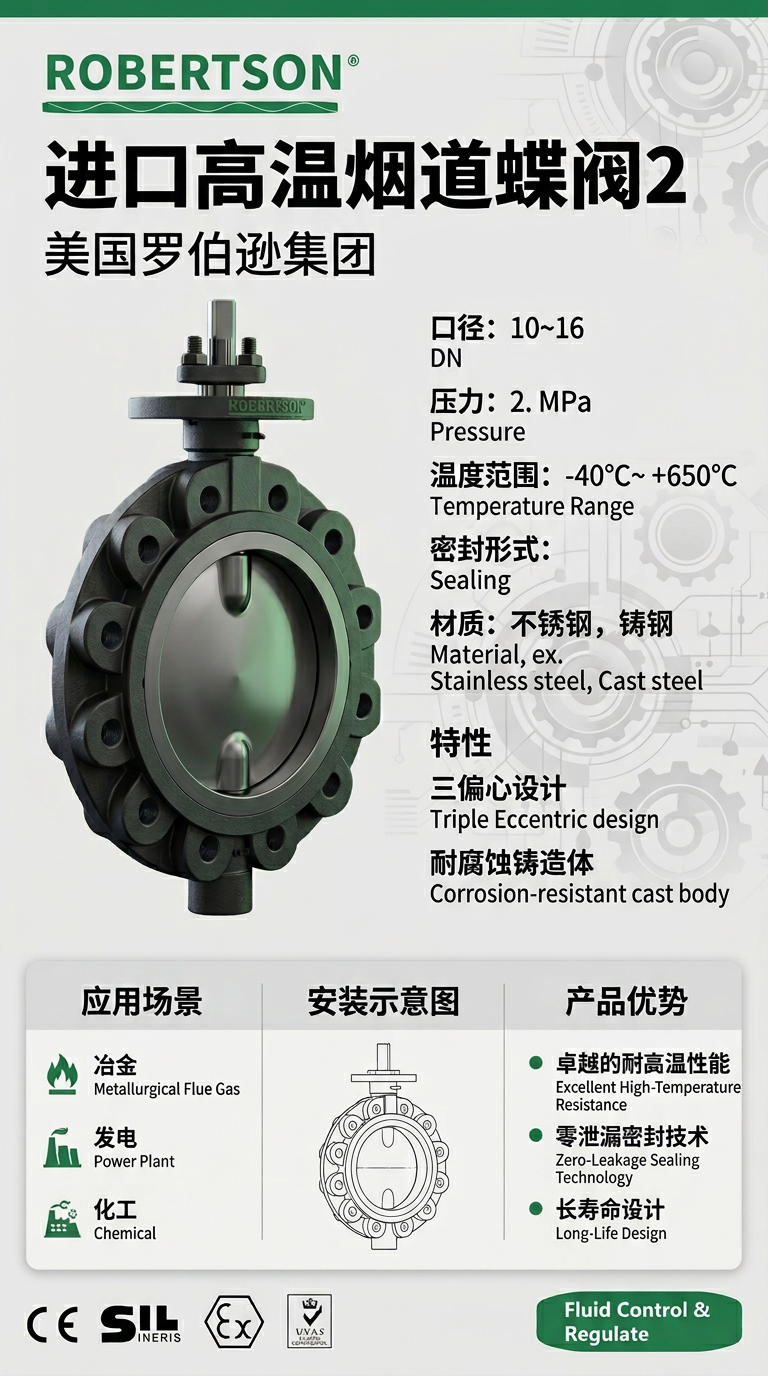

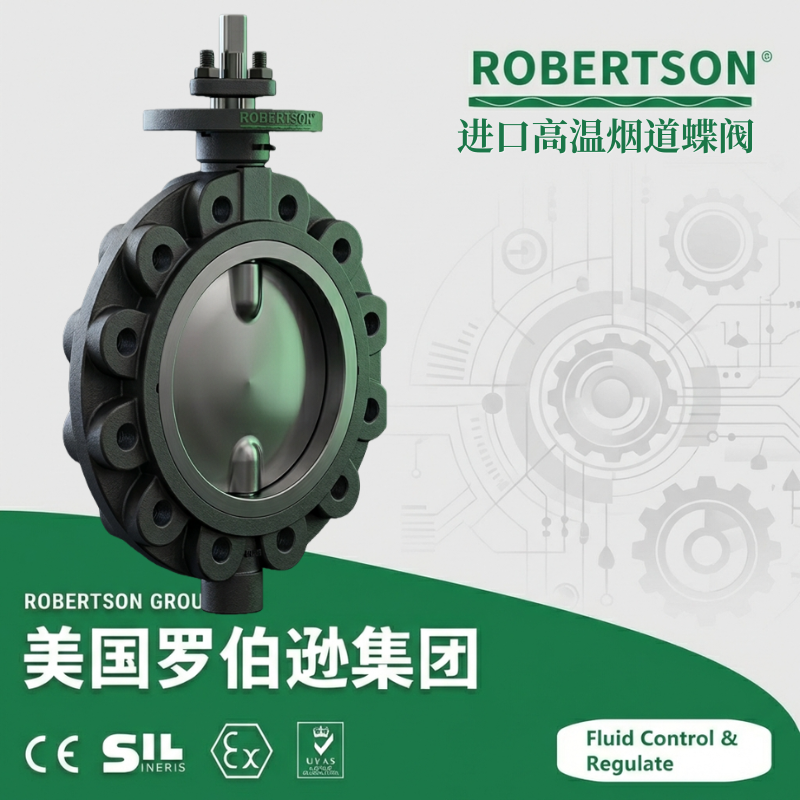

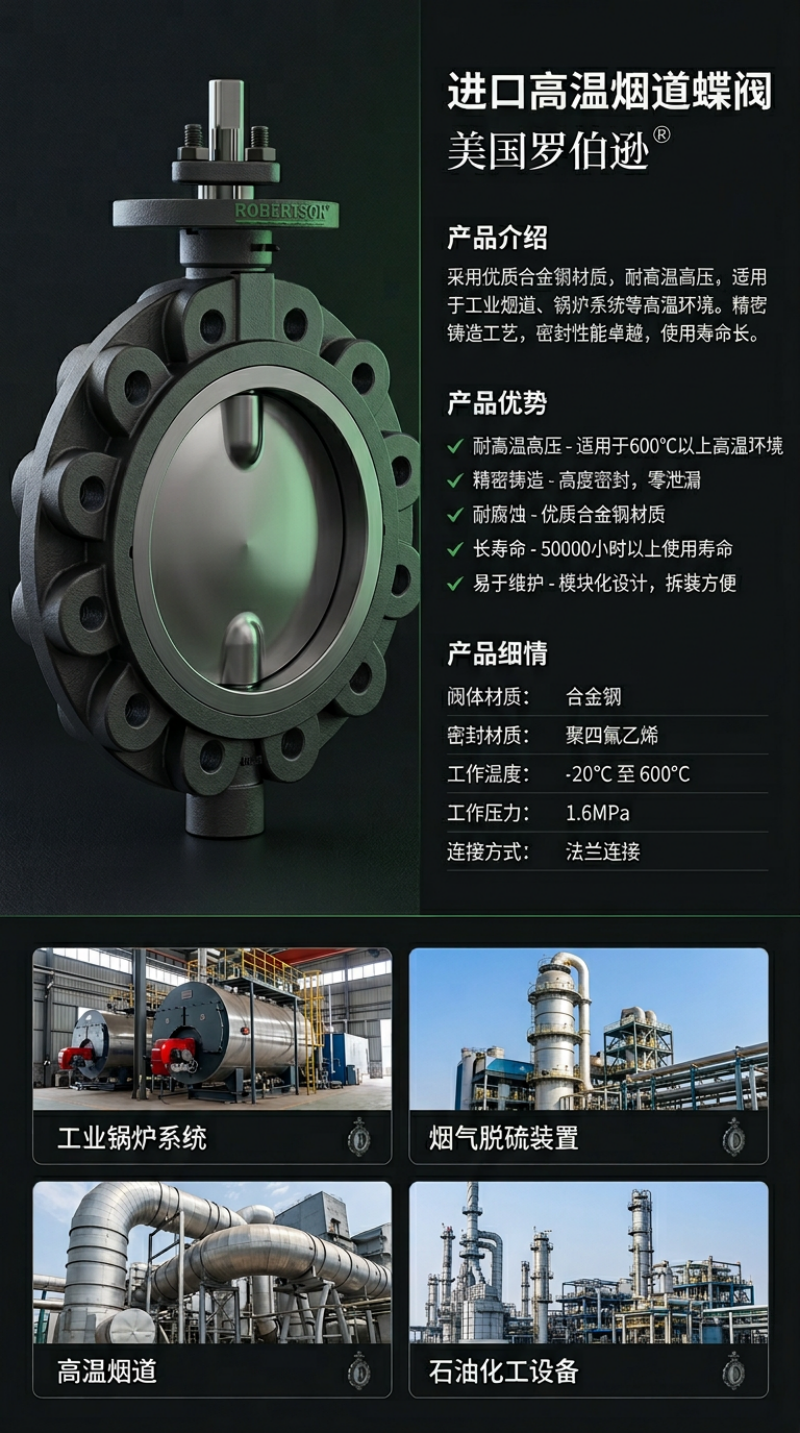

本系列进口高温烟道蝶阀是专为高温烟气、含尘废气及热风管道等苛刻工况设计的角行程控制阀门，采用耐高温特种合金钢材料与多级密封结构，广泛应用于烟气脱硫脱硝、余热回收、高炉热风炉、蓄热式焚烧炉（RTO）、VOC废气治理等行业。产品可适配电动、气动或蜗轮驱动装置，既可作为高温烟气管道的切断阀，也可用于管道中风量与压力的自动调节及远程控制。阀体及蝶板采用耐高温特种合金钢材料（如310S、2520、高温合金等），能够承受高温烟气的化学侵蚀及长期热负荷下的抗热疲劳与抗氧化要求。密封型式以三偏心金属硬密封为主，兼有高温浇注料、陶瓷纤维等密封方案，解决了传统软密封蝶阀在高温工况下因热膨胀导致的卡死、泄漏问题。广泛应用于水泥工业、环保工程、冶金、矿山、电力、玻璃等行业中的高温气体管道，作为高温气体介质流时的调节或切断装置，高温蝶阀可与各种执行器配套使用组成不同性能设备。

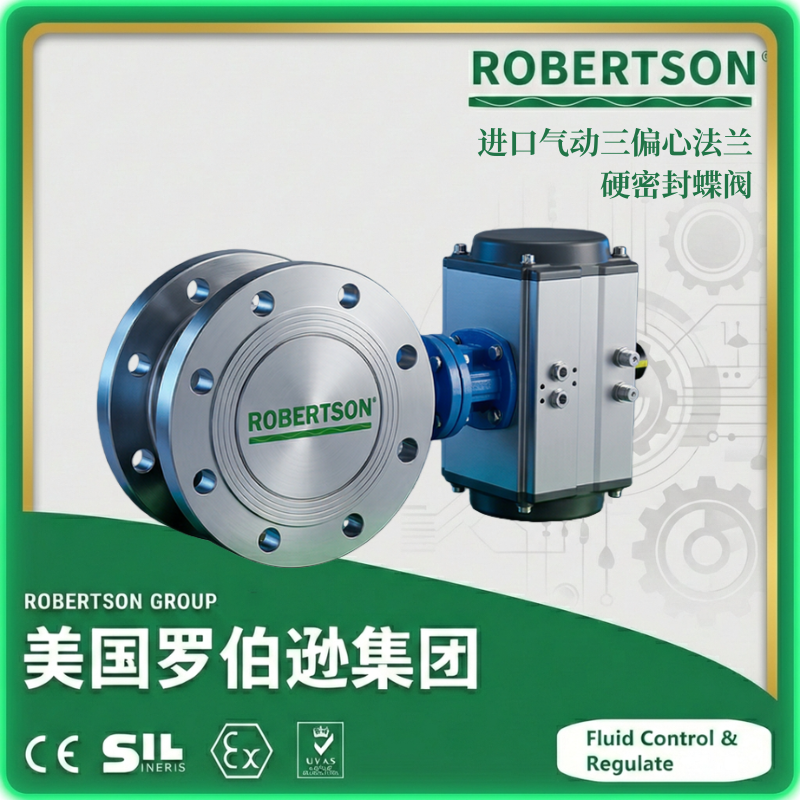

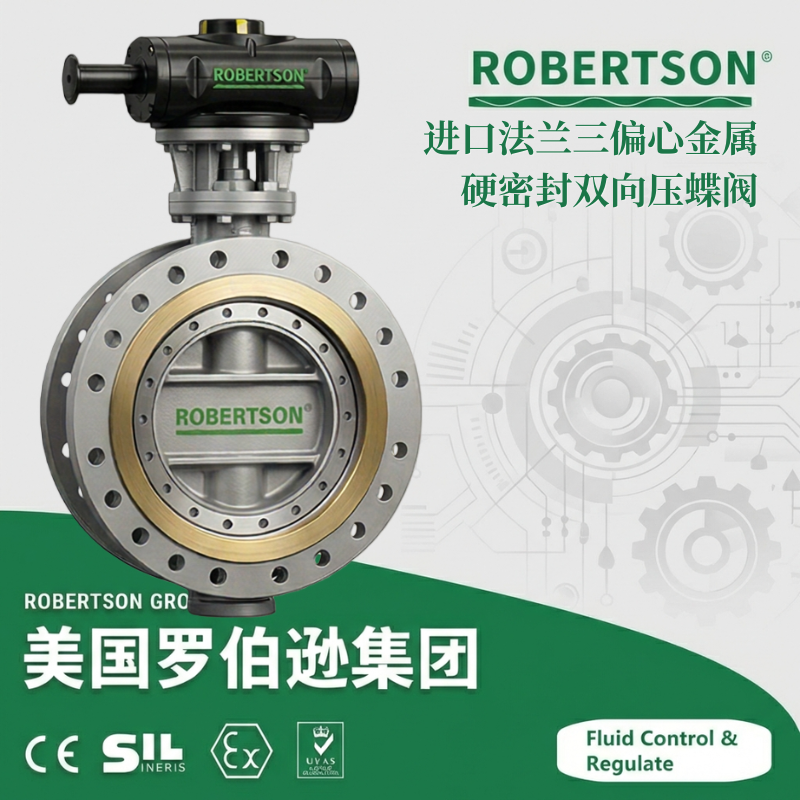

三偏心无摩擦密封设计：采用三维偏心多层次金属硬密封结构，为高温工况下阀门零泄漏、长寿命的核心设计。第一偏心（阀轴中心线偏离蝶板中心线）使蝶板开启后迅速脱离阀座密封面，减少密封摩擦；第二偏心（阀轴中心线偏离阀门管道中心线）进一步改善启闭力矩特性，降低操作扭矩；第三偏心（阀座密封圆锥体轴线偏离阀轴中心线）实现蝶板密封面与阀座密封锥面在启闭瞬间无摩擦接触。蝶板在开启时密封面即可与阀座分离，关闭时实现柔性接触、瞬时压紧，达到“越关越紧”的双向零泄漏密封效果。
宽温域耐高温适应能力：本产品根据高温烟气不同的温度等级和腐蚀特性，提供多级耐热材质配置方案。基础型（≤600℃）阀体选用铸钢（WCB/C22.8）、不锈钢304，密封采用多层次不锈钢金属片堆焊或柔性石墨；高温型（≤1000℃）阀体选用不锈钢316L、高温合金钢或双相不锈钢，蝶板选用310S不锈钢，密封采用金属硬密封（不锈钢/硬质合金堆焊）或耐高温浇注料结构；超高温型（≤1200℃，瞬间耐温1600℃）阀体及蝶板采用2520高温钢、镍基高温合金或特种耐热钢，阀腔内衬耐火浇注料或陶瓷纤维异形件，配套水冷式轴承支架和隔热垫。
密封性能优异，多种密封方案可选：密封副采用不锈钢金属薄片与石墨层叠压合形成的多层次结构，具备金属硬密封的耐高温性能和弹性软密封的补偿特性，在交变热应力下密封面不易变形或开裂，同时大幅降低启闭力矩和密封面磨损。针对含腐蚀性成分、高粉尘浓度或温度超过800℃的超高温烟气工况，可选用高温浇注料密封及陶瓷纤维密封方案，具有重量轻、密度高、耐高温、不变形、不抱轴、不卡板等特点。
抗热膨胀卡死结构：对于高温工况，阀门在关闭位置时阀板与阀体间留有空隙，以保证热膨胀时仍能正常使用。阀杆连接处增加断层处理，减少热量传递，并加长阀杆增加散热片，减少高温对阀门的损坏。阀体带衬里阀板和阀座，结构上设有空气吹扫孔，减少积灰，使阀板不出现卡死现象，保证阀板开启灵活。阀杆内件均选用高温合金钢，轴套设计吹扫孔，防止固体颗粒进入阀杆与阀体缝隙处。
良好的调节与切断功能：高温蝶阀结构简单，动作灵敏，使用方便，流通量大，易于维护，工作性能可靠，具有调节介质流量、流速功能。蝶板旋转角度大，可以实现更好的流量调节效果；阀门在驱动装置作用下，通过扭矩实现弹性密封，蝶板能紧密接触阀座，有效保证密封比压，使其具有双向密封零泄漏性能，同时具备调节流量、截断介质和双向密封的功能。四连杆偏摆连杆设计能防止由于温度升高而使蝶板密封面径向尺寸受热膨胀而发生的卡塞现象，有效解决蝶阀的高温热膨胀咬合问题。
多种驱动方式与自动化配置：可采用手动（手轮/蜗轮）、气动、电动等多种驱动方式，满足就地操作与远程自动化控制需求。驱动装置可配置角行程电动执行器或气动执行器（单/双作用），实现远程控制，降低人工成本。执行器可选择与阀门分体式安装，将执行机构安装在远离高温区域的场合，保护执行器电路，防止热量传导破坏执行器。通过调节控制信号（DC 0～10mA、4～20mA）改变蝶板转角（0～90°），实现工业生产过程的自动远程控制。
内衬高温耐火材料与水冷结构：高温蝶阀内衬高温耐火材料（浇注料或陶瓷纤维），外端有滚动轴承及润滑系统。可采用水冷结构设计，快速散热。阀杆采用防吹出设计，确保使用安全可靠。针对特殊高温工况，可配置轴套水冷或外部水冷系统，保证轴承在高温环境下处于正常工作状态。
低泄漏与防火安全：阀座密封面与蝶板密封圈均为金属件，温热应力下不变形，保证了防火安全。泄漏率根据配置不同可达≤1.5%～≤3%（普通型），特殊高性能配置可实现气泡级零泄漏密封。采用了压力密封及凸轮原理，即使阀门较长时间关闭状态下，重新启动也不会出现卡阻现象。当事故停电或管道异常时，可反向密封介质。填料采用高温柔性石墨与因科乃尔，保证高温下的长期密封可靠性。
防爆型整机配置：可配置隔爆型或增安型防爆电动/气动执行器及防爆接线盒，防爆等级Ex d II BT4 / Ex d II CT4，整机符合ATEX、IECEx及GB 3836等防爆认证标准，适用于石油化工、天然气处理、污水处理厂、煤化工等存在爆炸性气体或粉尘环境的危险区域。
水冷型结构配置：针对超高温工况（工作温度＞1000℃或超高温型），可配置轴套水冷或外部水冷系统。水冷蝶阀阀体采用碳钢内加隔热层及耐火材料，蝶板采用双层耐热钢并设置水冷却系统（内腔和轴通水冷却），具有耗水量少、耐高温、体积小、转动灵活、使用寿命长等特点，最高工作温度可达1300℃，瞬间耐温1400℃～1600℃。冷却水为软化水，进出口水温分别控制在≤30℃和60-80℃，阀门在出口处设有流量开关报警功能及流量调节阀以调节冷却水流量。
智能控制与信号反馈系统：电动或气动高温烟道蝶阀可选配智能型执行器及阀门定位器，内置智能控制模块，具备自诊断、故障报警、就地操作及总线通讯功能（Modbus、Profibus、HART等）。可提供4-20mA模拟量输入/输出控制信号及无源触点输出，实现阀门开/关及开度状态的远程监控，并与PLC/DCS系统无缝集成。
手动操作与蜗轮传动配置：大口径或高操作力矩工况可选配蜗轮蜗杆传动装置，可根据用户扭矩要求配手动蜗轮、蜗杆减速机构。当公称通径≤DN900时，可配手轮操作机构，装有指针和0～90°指示牌，直观指示阀板开启程度。手动操作可满足现场就地控制及非防爆区域的简便操作需求。
高温浇注料及陶瓷纤维密封升级：对于含二氧化硫、氯化氢等腐蚀性成分、高粉尘浓度或温度超过800℃的超高温烟气工况，可选配高温浇注料密封及陶瓷纤维密封方案。雷力采用高温浇注料或采用独特陶瓷纤维异形件，具有重量轻、密度高、耐高温、不变形等特点，比市场上传统散纤维棉加粘合剂或纤维模块堆砌方案具有更高的密度和耐用性，阀门动作时不会出现垮塌现象。
四连杆偏心机构配置：可选配四连杆偏摆连杆设计结构，阀板先平移与阀座脱离后再旋转，密封方式为迷宫式线密封或复合密封，有效避免高温情况下阀门卡死现象的发生。四连杆机构具有力矩小、无摩擦、平面密封、高温密封副不涨死的优点，密封平面经数控磨床精密磨削，密封性能好，尤其适用于高温阀板膨胀问题突出的工况。
分体式安装配置：针对环境温度过高（如炉前、锅炉出口等高温区域）或阀体温度较高可能影响执行机构正常工作的场合，可选择执行器与阀门分体式安装，将电动或气动执行机构安装在远离高温区域的位置，通过加长杆或传动轴与阀门连接。阀杆连接处增加热隔离断层处理，并加长阀杆增加散热片，减少高温对执行器的损坏。
空气吹扫系统配置：阀体底部或轴套可设置压缩空气或蒸汽吹扫孔，用于吹扫密封面和阀杆与阀体缝隙处沉积的固体粉尘颗粒，防止固体催化剂颗粒进入缝隙处导致卡涩。利用现场高温蒸汽或者仪表风对密封面进行定时或连续吹扫，防止粉尘结垢影响阀门正常启闭和密封性能，减少维护工作量。
特殊截面形状设计：根据用户需要，蝶阀可设计制造成方形、上圆下方形及长方形等非圆形截面，以适应不同形状的烟道及管道接口需求，满足非标烟道系统或特殊通风管道的安装需求。
散热器与防护装置配置：气动或电动执行机构可加装散热器，以保护执行机构，延长阀门使用寿命。配有滚动轴承及润滑系统，保障阀门在高温恶劣环境下旋转灵活。对于长期运行在高温烟气的阀门，可根据温度等级设计隔热层或隔热垫，减少热量向阀杆顶部的传导。
保温夹套型配置：针对介质温度较高或环境温度较低可能导致冷凝或结晶的工况，可选配保温夹套型烟道蝶阀，阀体外部可设置保温夹套通入热媒进行保温，适用于北方寒冷地区或介质易凝结的烟气系统。
特殊材质升级：在标准不锈钢或碳钢基础上，可根据介质腐蚀性及耐磨性要求选用双相不锈钢（2205/2507）、超级双相不锈钢、哈氏合金、钛合金等特种金属材料，满足脱硫烟气、腐蚀性介质或高磨损性含尘气体的苛刻要求。
焊接式连接配置：针对需永久性密封的管道系统，可提供对焊式连接（BW，依据ASME B16.25）。由于焊接蝶阀没有法兰连接，彻底消除了法兰接口处的潜在泄漏点，对管道保温包扎带来了很大的方便，特别适用于不允许外漏的高温高压关键管道系统。
高防护等级配置：电动或气动执行器防护等级可升级至IP67 / IP68及NEMA 4X，配合防潮加热器防止内部结露，适应潮湿、多尘、沙尘暴或户外无遮蔽等恶劣环境。
大口径大流量专有设计：对于大口径（DN≥2000）烟气管道，可提供钢板焊接式阀体结构，具有结构紧凑、重量轻、便于安装、流阻小、流通量大、避免高温膨胀影响、操作轻便等特点，专门用于高温介质的烟风道和煤气管道，实现大流量高可靠性控制。
选型指引：
工作温度≤600℃（中高温） ：选用铸钢（WCB/C22.8）或不锈钢304阀体，多层次金属硬密封结构，适用于一般工业烟道、热风管道、粉煤气力输送等；
工作温度600℃～1000℃（高温） ：选用不锈钢316L、高温合金钢、310S蝶板，金属硬密封（不锈钢/硬质合金堆焊）或高温浇注料密封，适用于水泥窑尾烟气、炼铁热风炉、玻璃熔窑烟道等；
工作温度1000℃～1300℃（超高温） ：选用2520高温钢、镍基高温合金阀体及蝶板，内衬耐火浇注料或陶瓷纤维，配套水冷式轴承支架和隔热垫，适用于焚烧炉、RTO蓄热式焚烧装置、冶金加热炉及陶瓷焙烧窑的高温烟气前段处理；
含颗粒/粉尘废气工况：推荐带空气吹扫孔设计及四连杆偏摆机构，配备定时吹扫系统，防止粉尘结垢卡涩；
关键安全控制回路：推荐三偏心金属硬密封+防爆型执行器+信号反馈系统，实现可靠性、安全性及远程监控一体化控制。
