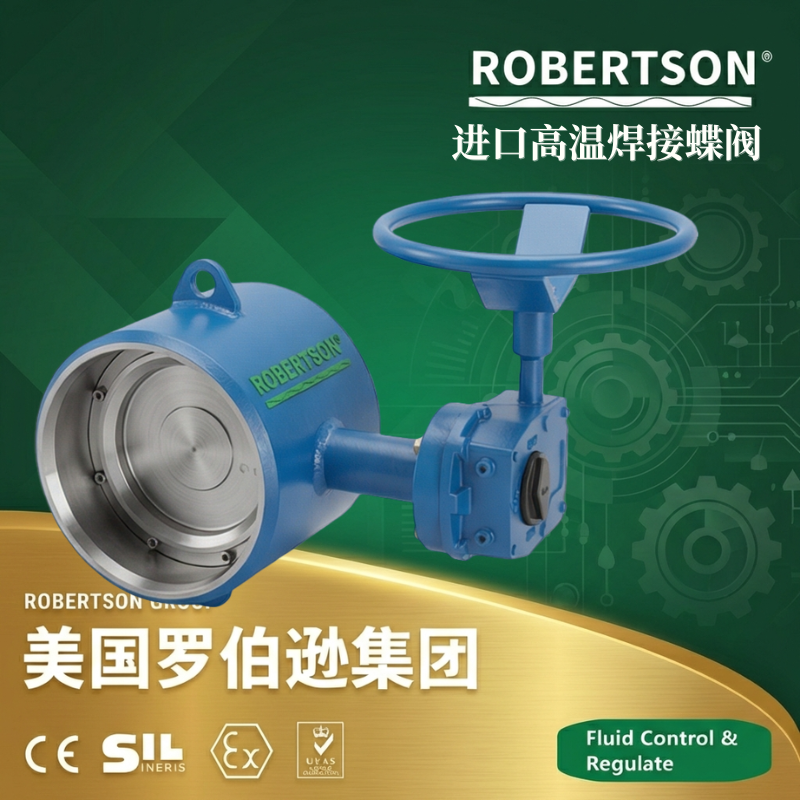

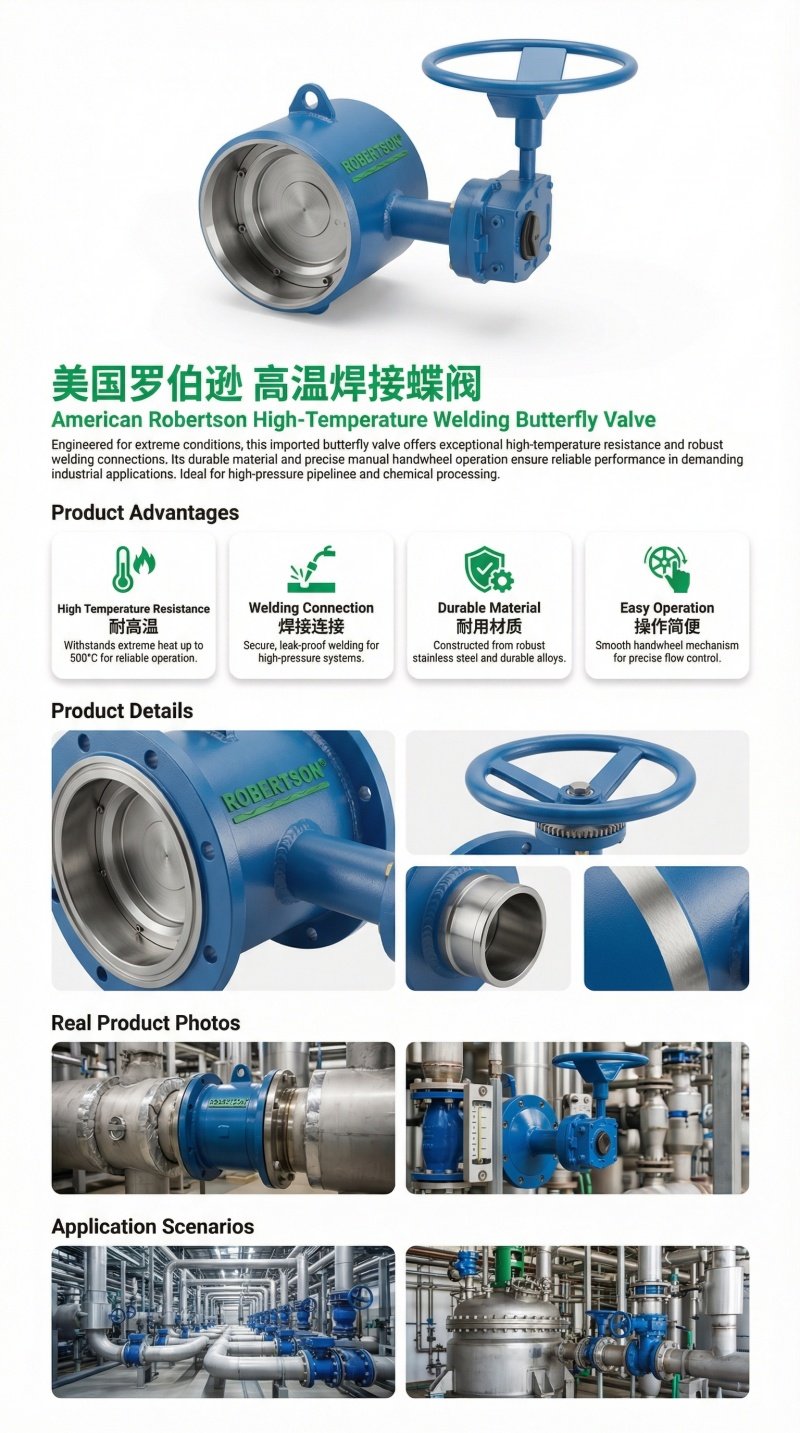

本系列进口高温焊接蝶阀采用焊接连接形式（对焊或承插焊），由高品质锻钢或铸造合金钢阀体、精密加工蝶板及三偏心多层次金属硬密封结构组成，通过蝶板绕阀体轴线旋转90°实现流体的快速启闭与调节控制。与传统法兰连接蝶阀不同，焊接蝶阀无需法兰、垫片及紧固件，阀门直接与管道焊接为一体，从根本上消除了法兰连接处的潜在泄漏点，同时显著减轻管路承重负担。产品广泛应用于石油化工、电力能源、冶金冶炼、城市供热、煤化工及锅炉系统等高温高压工业管道领域，适用于蒸汽、导热油、过热蒸汽、高温烟气及各类腐蚀性气体液体等介质的可靠切断与流量调节。
三偏心无摩擦密封设计：采用三维偏心结构（阀杆中心与阀体中心线相对偏心、阀杆中心与蝶板密封面相对偏心、蝶板密封面相对阀杆中心偏转一个角度），使蝶板在启闭过程中与阀座密封面瞬时接触或瞬时脱离，真正实现零磨损运行。该设计兼具自锁功能，蝶板关闭至密封位置时自动锁止，有效防止关过位故障，显著延长阀门使用寿命，确保长期使用的密封可靠性。
多层次金属硬密封，耐高温高压：密封圈采用软硬层叠式不锈钢片与柔性石墨板（或石墨橡胶板、石棉橡胶板等）组合结构，具有金属硬密封和弹性密封的双重优点，无论在低温还是高温工况下均具备优良的密封性能。阀座密封锥面采用堆焊硬质合金（EDCr-B-15、司太立钴基合金等），密封面耐磨损、耐冲刷、耐腐蚀，可连续启闭10000次以上而无损伤。

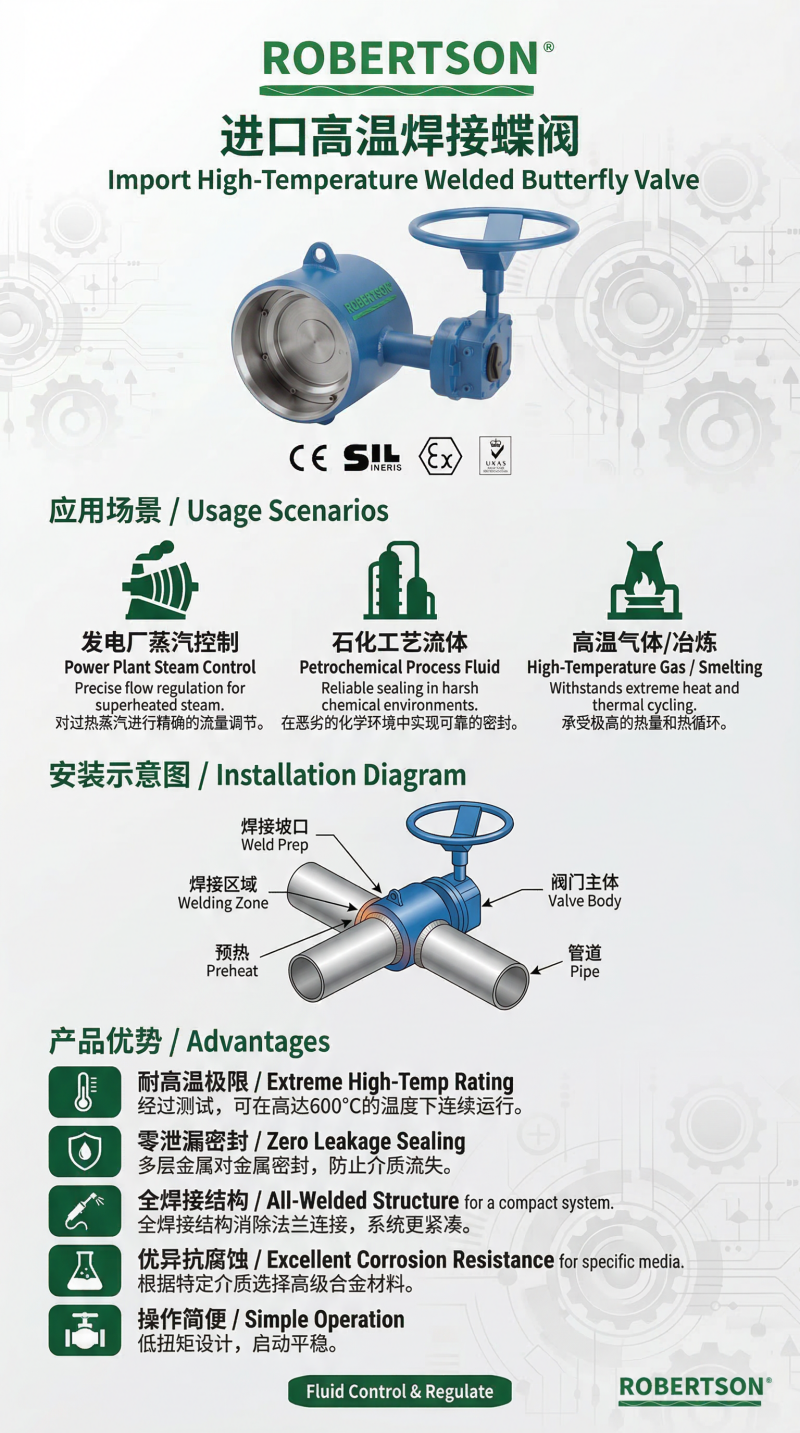

焊接连接，实现永久性零泄漏：阀门与管道直接采用焊接连接（对焊或承插焊），无需法兰、垫片及螺栓紧固件，消除了法兰接口泄漏风险，从结构上实现了阀门与管道平面之间的永久性零泄漏。由于无法兰结构，对管道保温包扎带来极大的便利性和美观度，特别适用于高温管道系统的长期可靠运行。
结构紧凑，流通能力强：阀门结构紧凑、体积小、重量轻、操作灵活、使用方便。蝶板流线形设计，压力损失系数低，流通能力大，流阻小，避免高温膨胀对阀门性能的影响。体内无连杆、螺栓等连接件，工作可靠，可多工位安装，不受介质流向影响。
宽温域材料适应能力：阀体根据温度等级可选铸钢（WCB）、锻钢（A105）、不锈钢（304/316/CF8/CF8M）、铬钼钢（WC6/WC9）及高温合金钢等材料。碳钢材质适用-29℃～425℃，不锈钢材质适用-40℃～650℃，特殊高温型可通过选用耐热合金钢及耐高温密封组件扩展至+800℃以上，覆盖电力、石化、冶金等行业的各类高温工况需求。
双向密封，防火设计：阀座与蝶板密封面均采用不同硬度和不锈钢制作，具备双向密封功能，不受介质流向限制。全部采用耐火材料制造，具备可靠的防火性能，适用于高温、高压、防火、保温等严苛管道环境。
维护便捷，成本低廉：密封圈完全镶嵌于蝶板内，需维护或更换时无需将整个阀门从管道上拆下，现场即可完成更换操作，大幅降低维护成本和停机时间。密封阀座可调节设计，有利于装配与维修。
驱动方式多样，适配自动化系统：可采用手动（手柄/蜗轮）、气动、电动、液动等多种驱动方式，满足就地操作与远程自动化控制需求。
| 参数项 | 规格 |
|---|---|
| 产品系列 | 对焊式三偏心硬密封蝶阀 / 承插焊式蝶阀 |
| 公称通径（DN） | DN40 ~ DN3000（NPS 1½″ ~ 120″） |
| 公称压力（PN） | PN0.6 ~ PN25（标准型）；PN40 ~ PN420（高压型）；ANSI Class 150 ~ 2500LB |
| 强度试验压力 | 1.5 × PN |
| 密封试验压力 | 1.1 × PN |
| 工作温度（碳钢阀体） | -29℃ ~ +425℃ |
| 工作温度（不锈钢阀体） | -40℃ ~ +650℃ |
| 工作温度（特殊高温型） | ≤ +800℃ |
| 适用介质 | 水、热水、蒸汽、过热蒸汽、导热油、烟气、煤气、空气、油品、酸、碱、盐类、腐蚀性流体等 |
| 阀体材质 | 铸钢（WCB）、锻钢（A105）、不锈钢（304/316/CF8/CF8M/CF3M/304L/316L）、铬钼钢（WC6/WC9）、高温合金钢 |
| 蝶板材质 | 铸钢、合金钢（镀硬铬）、不锈钢（304/316）、铬钼钢及特殊材料 |
| 密封圈材质 | 不锈钢多层次层叠片 + 柔性石墨板（或金属硬密封+堆焊硬质合金） |
| 阀座材质 | 不锈钢、钴基硬质合金（司太立堆焊） |
| 阀杆材质 | 2Cr13、1Cr13不锈钢、铬钼钢、特殊合金材料 |
| 填料材质 | 柔性石墨 |
| 连接方式 | 对焊（BW，依据ASME B16.25、GB12224、DIN2559）、承插焊（SW，DN≤50适用） |
| 驱动方式 | 手动（手柄/蜗轮）、气动、电动、液动 |
| 泄漏等级 | 零泄漏（ANSI/FCI 70-2 Ⅵ级，气泡级密封） |
| 启闭寿命 | ≥ 10000次（密封面无损伤） |
| 设计标准 | GB/T 12238、JB/T 8527、API 609、ASME B16.34、ISO 17292 |
| 结构长度标准 | ASME B16.10 / GB/T 12221 |
| 焊接端标准 | ASME B16.25、GB/T 12224、DIN 2559 |
| 检验与试验 | GB/T 13927、API 598、JB/T 9092 |
防爆型驱动装置：气动或电动执行机构可选防爆等级Exd II BT4 / Exd II CT4，配备防爆接线盒及防爆限位开关（回讯器），适用于石油化工、天然气等爆炸性危险环境，整机符合ATEX、GB 3836等防爆认证标准。
智能控制与信号反馈：电动蝶阀可选配智能型电动执行器，内置智能控制模块，具备自诊断、故障报警、就地操作及总线通讯功能（Modbus、Profibus等）。气动蝶阀可选配阀门定位器（4-20mA输入输出）、电磁阀、限位开关及气源处理三联件。可提供阀门开/关状态的无源触点输出及4-20mA连续位置反馈信号，实现远程监控与自动化系统集成。
特殊材质升级：在标准碳钢/不锈钢基础上，可根据介质腐蚀性、耐磨性或耐高温要求选用双相不锈钢（2205/2507）、超级双相不锈钢、哈氏合金（Hastelloy C-276/C-22）、钛合金（TA1/TA2）、镍基合金（Inconel 625/718）、Monel等特种金属材料，满足强酸、强碱、海水及高腐蚀性介质的苛刻要求。
高温型升级：针对+550℃以上超高温工况，选用高温合金阀体（WC9、F91等）配合耐高温石墨密封组件及长颈散热阀盖（加长阀颈）结构，确保介质温度传导至填料函时仍低于密封材料允许使用上限，工作温度最高可扩展至+800℃。特别适用于电力行业热风管道、冶金高炉配风、锅炉烟道等高温气体工况。
耐磨型配置：密封面采用全堆焊硬质合金（司太立合金、碳化钨等）处理，蝶板及阀体密封面经超音速火焰喷涂（HVOF）硬化处理，适用于输送含固体颗粒、粉体、浆料等易磨损介质的工况，显著提高阀门抗冲刷、耐磨损能力。
低逸散密封系统：可选配低泄漏填料系统（符合ISO 15848-1或TA-Luft认证），采用活载荷石墨填料与碟形弹簧补偿组件，将阀杆处挥发性有机物（VOC）泄漏值降至最低，满足环保法规对高污染有毒物质排放的严格限制要求，尤其适用于天然气、有毒介质等环保敏感工况。
高防护等级配置：电动或气动执行器防护等级可升级至IP67 / IP68及NEMA 4X，配合防潮加热器防止内部结露，适应潮湿、多尘、沙尘暴或户外无遮蔽等恶劣环境。
特殊连接方式定制：标准对焊连接（ASME B16.25、GB12224、DIN2559）外，可按照用户要求定制承插焊连接（SW，适用于DN≤50小口径阀门），满足不同管道系统的安装要求。焊接端坡口尺寸可根据用户管道实际壁厚定制加工。
焊后热处理配置：针对合金钢阀体及厚壁管道焊接接头，可按照相关标准要求进行焊前预热及焊后消除应力热处理，确保焊接接头在高温高压工况下的力学性能和安全可靠性。
可视化阀位指示：可选配可视化阀位指示装置及阀门锁定装置，提供阀门开启/关闭状态的本地可视指示（全开/全关标记、阀位指示器），带锁孔蜗轮装置可加装挂锁防止误操作，便于现场操作人员直观掌握阀门状态。
