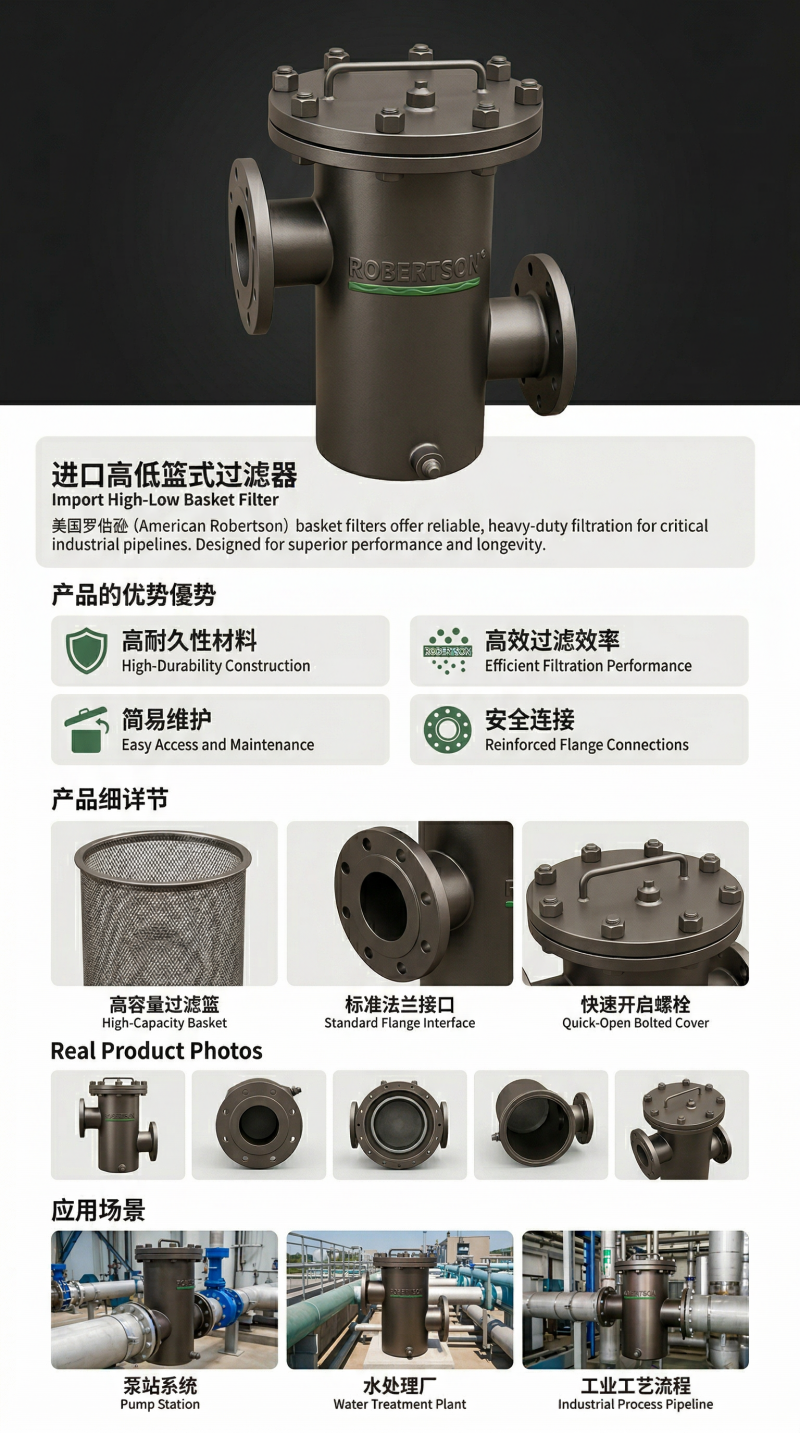

• 结构型式与连接方式：直通高低篮式过滤器（高进低出，标准配置）；角式篮式过滤器（进出口呈90°角，适用于空间受限的管路拐弯处）；双联切换式过滤器（双罐并联+切换阀，一用一备，在线切换清洗，适用于连续化生产装置）；快开盲板型（安全锁紧环+铰链结构，一人即可轻松开盖，无需特殊工具）。连接方式：法兰连接（RF突面密封面/MFM凹凸面密封面/TG榫槽面密封面）——标准配置，法兰标准可按GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN、JIS等多种标准定制；对焊连接（BW）——适用于高压及无泄漏要求管路；承插焊连接（SW）——适用于小口径高压管路安装。

• 保温夹套配置：整体式不锈钢保温夹套——在过滤器筒体外围焊接整体式不锈钢夹套，夹套接口G1/2″或G3/4″螺纹（可按需定制NPT接口），可通入蒸汽、导热油或热水进行循环保温加热。整体式夹套结构保温均匀、热损失小，适用于高粘度易凝固介质（如沥青、硫磺、树脂、石蜡、脂肪酸、巧克力、糖浆），防止介质在低温下凝固堵塞滤篮，特别适用于冬季寒冷地区及高凝固点介质工况。同一规格口径的情况下，保温型过滤器的连接尺寸要比普通篮式过滤器大一到两个规格。电伴热带型——在过滤器外部缠绕自控温电伴热带（功率密度15-30W/m），并用保温棉包裹，外置不锈钢保护壳，适用于无蒸汽源或需要精确控温的场合。

• 滤网材质与精度选配：不锈钢304编织网（标准经济型，适用于一般腐蚀性介质）；不锈钢316/316L编织网（耐腐蚀性增强，适用于酸碱介质及海水工况）；不锈钢冲孔板网（开孔率高、强度大，适用于粗过滤、高流速工况，过滤精度范围500-5000μm）；不锈钢烧结网（多层层叠烧结，耐压强度高、过滤精度高、易清洗，适用于高精度过滤，过滤精度范围1-200μm）；不锈钢折叠滤芯（过滤面积大、纳污容量高、压力损失小，适用于高精度、长周期运行工况）。滤网结构可选单层、双层复合滤网（外层粗滤+内层精滤组合，既保证过滤精度又延长清洗周期）或折波式滤网（滤网折叠处理，有效过滤面积增大）。滤篮材质可按客户要求定制哈氏合金、蒙乃尔、钛材等特种合金。

• 密封垫片材质选择：PTFE（聚四氟乙烯，适用温度-200℃～+260℃，耐强酸强碱，化学惰性极优，适用于强腐蚀性介质）；金属缠绕垫片（316夹柔性石墨，适用温度-200℃～+800℃，耐压性能好，适用于高压及高温蒸汽工况）；柔性石墨垫片（适用温度-200℃～+550℃，耐高温、耐腐蚀，适用于蒸汽及高温工况）；耐油石棉垫片（经济通用型，适用温度≤200℃，适用于常规水、油、气介质）；丁腈橡胶（NBR，适用温度-10℃～+80℃，耐油耐磨，适用于油品及常规介质）。

• 阀体材质升级：不锈钢304型（经济通用型，适用于弱酸弱碱及一般腐蚀性介质）；不锈钢316/316L型（含钼2%～3%，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用于海水、含氯盐溶液及强腐蚀性介质，是化工及海洋工程的标准配置）；双相不锈钢2205/2507型（含高浓度氯离子、硫化物等强腐蚀环境，兼具高强度与耐应力腐蚀开裂性能）；哈氏合金C-276型（极端腐蚀性介质，适用于混酸、氢氟酸、王水等强腐蚀性介质，抗局部点蚀性能优异）；钛材（耐海水及稀酸腐蚀，密度低转动惯量小）；铸钢WCB型（经济型，适用于无腐蚀或弱腐蚀性介质，适用温度-29℃～+425℃）；碳钢Q235型（适用于常规油品、水、蒸汽介质）。

• 滤网结构与附件：双层复合滤网（外层粗滤+内层精滤组合，既保证过滤精度又延长清洗周期）；折波式滤网（滤网折叠处理，有效过滤面积增大，纳污容量高、压力损失小）；快开盲板/铰链式法兰盖（一人即可轻松开盖，无需特殊工具，维护便捷）；排污球阀/针型阀（取代标准丝堵，实现在线定期排放沉积杂质，免拆卸清洗）；放空阀/排气阀（阀体顶部配置，排除积聚气体，防止气阻影响过滤效果）。

• 差压指示/变送附件：就地指针式差压指示器（滤网前后压差实时显示，便于现场判断滤网堵塞状态，当压差超过0.15～0.2MPa时提示清洗）；差压变送器（4-20mA信号远传，滤网前后压差信号远传至PLC/DCS系统，超标时自动报警提示清洗，适用于无人值守站及远程监控系统）；压差开关（当压差达到设定值时输出开关量信号，可联动排污阀自动排污）。

• 防静电配置：防静电接地装置——过滤器本体配置静电接地螺栓，与管路系统等电位连接（接地电阻≤10Ω），消除介质流动摩擦产生的静电积聚风险，适用于石油化工等易燃易爆介质输送工况。

• 防爆配置：防爆等级Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域。防爆结构采用隔爆型高强度铝合金或316L不锈钢壳体，配套防爆接线盒、防爆电缆引入装置及防爆限位开关。整机防静电接地配置（接地电阻≤10Ω），消除静电积聚引发的火花放电危险。

• 附件与智能监控系统：

  • 压力表接口/压力变送器（4-20mA），实时监测过滤器进出口压力。

  • 温度传感器/温度变送器（PT100铂电阻），实时监测过滤器内部介质温度。

  • 电动排污阀（自动定时或压差控制排污，无需人工操作）。

  • 自动反冲洗系统（当压差达到设定值时，自动对滤芯进行清洗，同时排污）。

  • 智能监控系统：差压变送器+压力变送器+温度变送器，信号远传至PLC/DCS系统，实现远程状态监控与故障预警。

  • 就地控制箱（不锈钢304箱体，户外防雨型，带状态指示灯、报警装置和手/自动切换开关）。

  • 配对法兰及紧固件（金属缠绕垫片/PTFE垫片/柔性石墨垫片），双头螺栓及高强度螺母（A193-B8M）。

  • 弹性接头/波纹管补偿器：补偿管路热胀冷缩、减振降噪，防止管路应力传递至过滤器。

  • 防雨罩/防尘帽：户外及高尘环境适用，保护过滤器免受雨水侵蚀和灰尘污染。

• 特殊工况定制：

  • 高温型（+450℃～+650℃工况） ：适用温度扩展至+650℃（铬钼钢WC6/WC9阀体+不锈钢烧结网+柔性石墨垫片），适用于高温蒸汽、导热油及高温烟气净化。

  • 超低温型（-196℃深冷工况） ：适用温度最低-196℃（不锈钢316L阀体+不锈钢编织网+PCTFE/PTFE密封），所有与低温介质接触的零部件在精加工前均进行-196℃液氮深冷处理，适用于LNG、液氧、液氮等深冷介质的过滤净化。

  • 耐强腐蚀型：哈氏合金C-276或双相不锈钢阀体+不锈钢烧结网+PTFE密封，pH范围扩展至0-14，适用于混酸、氢氟酸、王水等强腐蚀性介质。

  • 卫生级型（食品/制药专用） ：内表面电解抛光处理（Ra≤0.4μm），密封材料符合FDA 21 CFR 177.2600及USP Class VI认证，适用于啤酒、饮料、乳制品、制药及生物工程行业的高洁净无菌工艺管路。

  • NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田及油气处理系统，阀体及内件材料满足抗硫化物应力腐蚀开裂（SSC）要求。

  • 船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层（NORSOK M-501标准），适用于船舶及海洋平台管路系统。

  • 高海拔型：按海拔3500m以上工况进行相关性能修正，适用于高原地区化工及水处理系统。

• 防腐蚀表面处理与涂层：不锈钢阀体酸洗钝化处理（标准）、机械抛光或镜面抛光处理（卫生级配置）；碳钢阀体环氧树脂粉末静电喷涂（漆膜厚度≥250μm），耐盐雾腐蚀性能优良，符合ANSI/AWWA C550标准；保温夹套及碳钢部件耐高温防锈涂层（漆膜厚度≥250μm），适用于户外及潮湿环境。

• 测试与证书：

  • 出厂性能试验报告（密封性试验1.1×PN、壳体强度试验1.5×PN、低气压密封测试）。

  • 滤网孔径检测报告及过滤精度合格证（编织网目数/烧结网精度实测值）。

  • 无损检测报告（射线检测RT关键焊缝、渗透检测PT）。

  • 差压-流量特性曲线报告。

  • 衬里层电火花检测报告（衬PTFE型逐台检测）。

  • 第三方型式试验报告。

  • EN 10204 3.1/3.2材质证明书（可溯源至炉批号，含不锈钢304/316L材质成分分析表）。

  • NACE MR0175 / ISO 15156酸性环境符合性声明。

  • FDA食品接触材料符合性声明（卫生级配置适用）。

  • ATEX / IECEx防爆认证证书（防爆型号）。

  • ISO 9001质量管理体系认证。

  • 产品合格证及可追溯标识（每台产品附独立序列号及不锈钢永久铭牌，含型号、公称通径、公称压力、滤网精度等关键参数）。

  • 安装操作维护手册（含过滤器安装方向要求——流向与阀体箭头一致、滤网清洗周期及方法、排放口操作规程及常见故障代码表）。

重要提示：

1. 安装方向：高低篮式过滤器具有严格的方向性，安装时应注意介质的流向必须与阀体上箭头所示方向一致（高位进口、低位出口），流向装反会导致杂质无法被有效拦截，滤网堵塞时也无法正常排污清洗。

2. 滤网清洗周期：新装管线首次投运时，建议在系统连续运行72小时后拆洗一次滤网，以清除初期积聚的大颗粒杂质。正常运行时，一般通水网建议每3-6个月清洗一次，通气网每6-12个月清洗一次，通油网每3-6个月清洗一次。当过滤器前后压差超过0.15～0.2MPa时，亦应及时清洗。

3. 过滤器前后应安装关断阀并设置旁通：在过滤器的进出口端应安装关断阀（闸阀或球阀），以方便过滤器的排污或维修时切断管路。建议设置旁通管路，以便在过滤器进行清洗或故障时不影响系统的正常运行。

4. 保温型过滤器注意事项：在寒冷地区或输送高凝固点介质时，建议选配保温夹套型过滤器，并通入蒸汽或导热油进行保温加热。同一规格口径的情况下，保温型过滤器的连接尺寸要比普通篮式过滤器大一到两个规格。

5. 过滤精度选型：输送粘度较高的介质时，过滤精度不宜过高（建议粗过滤≤200目），否则压降过大将显著增加泵送能耗。可采取多级过滤——泵前粗过滤（≤500μm）+泵后精过滤（≤80μm）的梯级配置，平衡过滤精度与能耗。

6. 滤篮保护：清洗杂质时，特别注意滤篮上的不锈钢钢丝网不能变形或损坏，否则再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。

7. 选型参数确认：选型时应提供详细工况参数——介质具体类型（成分、温度、腐蚀性等级、粘度、含固量）、凝固点/结晶点温度、过滤精度要求（目数或μm值）、管路口径及连接形式（法兰/焊接）、工作压力（最高和最低值）、保温需求（蒸汽/导热油/电伴热，热媒压力温度）、是否需防爆认证、环境条件（户外/室内/防爆等级/海拔高度），由厂家协助完成阀体材质、滤网精度、保温夹套配置及密封件的最佳匹配方案。
