• 阀门结构型式选型：

  • 对夹式（Wafer Type，标准配置） ：阀体直接安装于两管道法兰之间，通过长螺栓穿过后法兰孔紧固，无需配对法兰和垫片，轴向长度短、结构紧凑、重量轻，特别适用于安装空间受限的场合。

  • 超薄法兰式（Raised Face） ：符合GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等多种标准，适用于中高压管路。

  • 内螺纹连接：NPT美标锥管螺纹/BSP英标管螺纹/G圆柱管螺纹，适用于DN≤50小口径快速安装。

  • 焊接连接（BW/SW） ：承插焊或对焊，适用于高压及无泄漏要求管路。

  • 卡箍快装式：卫生级连接，适用于食品、制药行业。

• 球芯通道形状选型：

  • O形球芯：全通径结构，通道与管径相同，流阻极小，适用于二位式开关切断控制。

  • V形球芯：V形切口球芯，流量特性近似等百分比，可调比可达300:1，适用于精确流量调节，并具备自清洁剪切作用，特别适用于含有纤维性或微小固体颗粒的悬浊液及浆状介质。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。

  • 矩形球芯：特殊开口形状，适用于特定流量特性要求的调节应用。

• 材质升级：

  • 不锈钢304型（CF8） ：经济通用型，适用于弱酸弱碱及一般腐蚀性介质，适用温度-196℃～+450℃。

  • 不锈钢316/316L型（CF8M/CF3M） ：含钼2%～3%，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用于海水、含氯盐溶液及强腐蚀性介质，是化工、海洋平台等高标准工况的优选材质。

  • 铸钢WCB型：经济型材质，适用于无腐蚀或弱腐蚀性介质工况，适用温度-29℃～+425℃。

  • 双相不锈钢2205/2507型：含高浓度氯离子、硫化物等强腐蚀环境，兼具高强度与耐应力腐蚀开裂性能。

  • 哈氏合金C-276型：极端腐蚀性介质，适用于湿氯气、次氯酸盐、氯化盐溶液及强酸混酸工况。

  • 锻钢A105型：适用温度-29℃～+425℃，经济通用型，适用于水、蒸汽、油品等常规介质。

• 密封材质选择：

  • PTFE（聚四氟乙烯） ：适用温度-40℃～+200℃，耐强酸强碱，摩擦系数极低，化学惰性极优，是标准通用配置。

  • RPTFE（增强聚四氟乙烯） ：适用温度-190℃～+250℃，机械强度优于标准PTFE，密封性能更稳定。

  • PPL（对位聚苯） ：适用温度-20℃～+300℃，耐高温、耐磨、耐冷流变形，适用于高温导热油、热媒及高温蒸汽工况。

  • PEEK（聚醚醚酮） ：适用温度-54℃～+260℃，耐高温、耐磨、耐化学腐蚀，适用于含固体颗粒流体或频繁开闭工况。

  • 金属硬密封（堆焊司太立合金/超音速喷涂碳化钨） ：适用温度-40℃～+550℃，硬度HRC38-70，耐磨耐冲刷，适用于高温高压及含硬颗粒介质工况，泄漏量≤额定流量的10⁻⁵。

• 球芯硬化处理工艺：

  • 镀硬铬：表面硬度高，耐磨性好，适用于常规耐磨工况。

  • 离子氮化：表面硬度高，耐腐蚀、抗擦伤，适用于腐蚀性环境。

  • 超音速喷涂碳化钨（WC） ：表面硬度HRC≥70，耐磨性极优，适用于高磨损及含颗粒介质工况。

  • 堆焊司太立合金（Stellite） ：钴基硬质合金，耐高温、耐冲刷，适用于高温蒸汽及热油系统。

• 电动执行器类型与控制方式：

  • 开关型（两位式） ：实现阀门的全开或全关控制，配有无源触点信号反馈，适用于不需要精确流量调节的管路通断控制。

  • 调节型（4-20mA闭环控制） ：接收4-20mA电流信号或0-10V电压信号，内置伺服控制器，实现阀门开度的连续精确调节，输出4-20mA阀位反馈信号，控制精度基本误差≤±1%、回差≤±1%、死区≤1%。

  • 智能一体化型：内置CPU控制器，LCD液晶显示屏，支持现场按键操作、远程控制、参数设定、故障自诊断及现场总线通讯（RS485 Modbus RTU / Profibus DP / HART）。

  • 精小型电动执行器：输出力矩50N·m至2,000N·m，动作时间15秒/30秒/60秒/90°可选，体积小、重量轻，适用于紧凑空间的集成安装。

  • 执行器可选型号：PSQ、HQ、UNIC、361RS、DZW、DSR等系列电子式电动执行机构。

• 防爆配置：

  • 防爆等级：Ex d IIB T4 Gb / Ex d IIB T6 / Ex d IIC T4 Gb / Ex d IIC T6（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域。

  • 防爆结构：隔爆型（Ex d）高强度铝合金或316L不锈钢壳体，壁厚符合IEC 60079-1标准。

  • 配套防爆接线盒、防爆电缆引入装置、防爆限位开关。

  • 整机防静电接地配置（接地电阻≤10Ω），消除静电积聚引发的火花放电危险。

• 信号反馈与电气附件：

  • 限位开关（回讯器） ——无源触点信号输出（常开/常闭），反馈阀门开闭状态至PLC数字量输入模块。

  • 接近传感器——输出5-24V直流开关量信号，抗干扰性能好，响应快。

  • 4-20mA阀位反馈装置（调节型标配） ——输出模拟量阀位信号，与PLC/DCS系统集成实现精确位置反馈。

  • 1/5K电位计反馈型——输出电阻信号反馈开度，适用于对阀门开度有粗略指示需求的场合。

  • 防凝露加热器（PTC型） ——适用于高湿度环境，停机状态下自动加热驱潮，防止执行器内部电子元件受潮短路。

  • 就地控制箱（不锈钢304箱体，户外防雨型）——带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关。

  • 浪涌保护器（SPD，防护等级20kA/40kA）和信号隔离器——保护执行器电子控制模块免受电网浪涌冲击，隔离反馈信号干扰，保障PLC模块稳定运行。

• 阀门附件与安全配置：

  • 防雨罩/防尘帽——户外及高尘环境适用，保护电动执行器免受雨水侵蚀和灰尘污染。

  • 手动应急机构——机械离合手轮，失电时可手动操作，执行器侧面可展开手柄进行手动控制。

  • Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸）——安装于阀前管路上，防止铁锈、焊渣、杂质颗粒进入阀腔造成密封面划伤或阀芯卡涩。

  • 出口止回阀——当管路出口端压力可能大于进口端时，防止介质倒流和水锤冲击。

  • 弹性接头/波纹管补偿器——补偿管路热胀冷缩、减振降噪，防止管路应力传递至阀体。

  • 电缆接线方式：接线座式（带端子盒）/引线式（三芯双护套电缆，标准长度1.5m）/插头式（电缆插座，快速插拔）/防爆铁罩引线式（防爆型号标准配置）。

• 附件与安全配置：

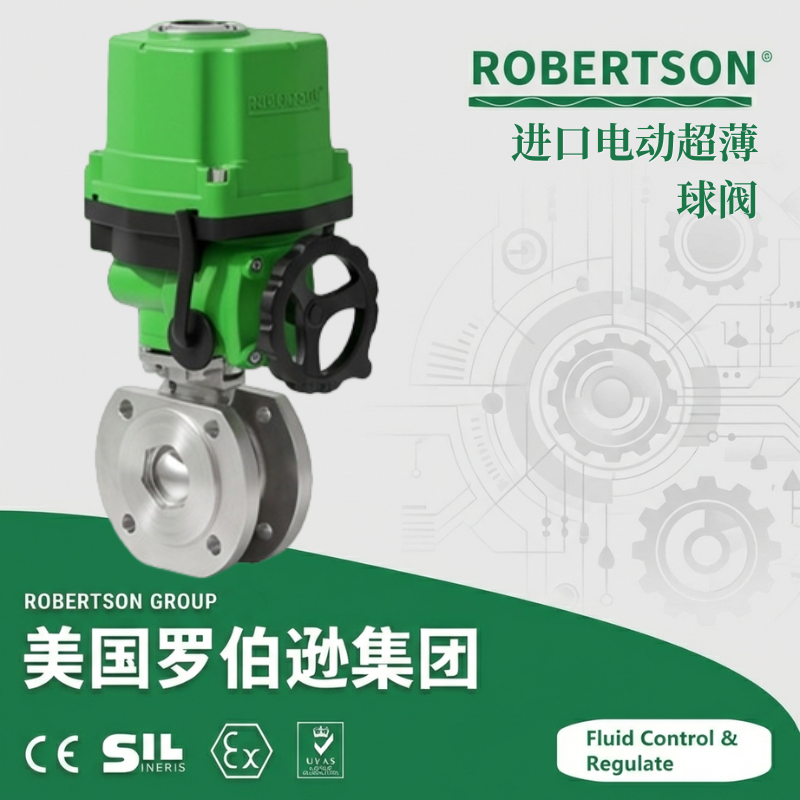

  • 进口电动对夹薄型球阀具有防火、防静电设计，阀杆防爆出装置，阀球上设计有压力平衡孔，双层阀杆填料与对压碟型弹片装置。

  • 阀杆密封采用O型圈第二重密封设计，阀杆受到球阀传递来的介质推力时，O型圈可避免阀杆阀体直接摩擦，并且在低压使用时还能起到杆部密封的辅助作用。

  • 多层V型圈填料密封结构，变形更充分，可更有效地将轴向的压紧力转化成阀体、阀杆和填料三者的径向密封，当有客户特别需要，防火应用需求时，可以将此零件材料变更为柔性石墨，其作用是当周围环境发生火灾时温度达到800℃以上时，不会破坏或烧毁仍能够保持密封的效果。

  • 大薄片限制变形空间设计，在大薄片的前后各设一个同心圆定位结构的目的是，当装配阀体于阀盖结合的过程中，在初期阀盖挤压大薄片时，受挤压变形溢出的多余材料不能直接阻塞在阀盖将要进行轴向移动的空间内，可使阀体和阀盖的端面充分结合，达到切实可靠的体盖密封效果。

• 保温夹套型（选配） ：

  • 阀体外部焊接整体式不锈钢保温夹套，夹套接口G1/2″或NPT，可通入蒸汽、导热油或热水进行循环保温加热。

  • 适用于高粘度易凝固介质（如硫磺、沥青、树脂、石蜡、脂肪酸、巧克力、糖浆），防止介质因温度下降而凝固结晶，特别适用于冬季寒冷地区及高凝固点介质工况。对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）。

• 特殊工况定制：

  • 超高温型（+450℃～+800℃工况） ：适用温度最高+800℃（耐热钢310S/Incoloy 800H阀体+金属硬密封+柔性石墨填料），适用于过热蒸汽、导热油、熔盐系统及高温烟气管道。

  • 超低温型（-196℃深冷工况） ：适用温度最低-196℃（316L不锈钢阀体+PCTFE密封+加长阀杆结构），适用于LNG、液氧、液氮等深冷液化气体介质的管路切断及低温储罐控制。

  • 耐强腐蚀型：全不锈钢316L或哈氏合金C-276过流部件+FKM/PTFE密封，pH范围扩展至0-14，适用于硫酸、盐酸、氢氟酸等强腐蚀性介质。

  • 耐磨型（含颗粒介质专用） ：球芯及阀座密封面超音速喷涂碳化钨涂层（硬度HRC≥70），适用于矿浆、煤粉、含砂介质、炭黑等高磨损工况。

  • 卫生级型（食品/制药专用） ：内表面电解抛光处理（Ra≤0.4μm），卡箍快装连接，密封材料符合FDA 21 CFR 177.2600及USP Class VI认证，可在线CIP清洗和SIP蒸汽灭菌，适用于食品、饮料、乳制品、制药及生物工程行业的高洁净无菌工艺管路。

  • NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田及油气处理系统，阀体及内件材料满足抗硫化物应力腐蚀开裂（SSC）要求。

  • 船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层（NORSOK M-501标准），适用于船舶压载水系统、海水冷却系统及海洋平台腐蚀性介质管路。

  • 高海拔型：按海拔3500m以上工况进行电动执行器功率修正（海拔每升高100m，空气密度降低，影响执行器散热，需适当降容使用），绝缘等级提升至H级，适用于高原地区供水、消防及暖通系统。

  • 真空专用型（真空度≤1.33×10⁻⁴Pa） ：特殊密封结构设计，适用于高真空系统及抽真空工况。

• 电源电压定制：

  • 除标准AC 220V、AC 380V、DC 24V外，可根据用户需求定制AC 110V、AC 400V、AC 415V、AC 660V、DC 12V、DC 48V、DC 72V、DC 110V等特殊电压等级，以及60Hz频率配置。

测试与证书

• 出厂性能试验报告（密封性试验1.1×PN、壳体强度试验1.5×PN、低气压密封测试、全行程启闭时间、动作寿命≥2万次）。

• 低气压密封测试报告（0.6MPa气体密封，泄漏率≤0.3NmL/min）。

• 球芯及阀座密封面硬度检测报告及堆焊层厚度检测报告。

• 衬里层电火花检测报告（衬PTFE/PFA型逐台检测，20kV高压无击穿，衬里层无针孔缺陷）。

• 防静电电阻检测报告（电阻值≤10Ω，符合API 608标准）。

• 防火试验报告（API 607 / API 6FA，防火型配置）。

• 低逸散泄漏型式试验报告（ISO 15848-1 Class BH，选配）。

• 动作寿命测试报告（≥2万次启闭循环，符合API 598规范）。

• 耐压防爆结构测试（符合IEC 60079-1要求，ⅡB级隔爆间隙0.15-0.20mm，ⅡC级隔爆间隙0.10-0.15mm）。

• 动态循环密封性能测试报告（温度循环及压力循环工况下V型球芯调节精度和密封性能验证）。

• 无损检测报告（射线检测RT、渗透检测PT、超声波检测UT关键焊缝）。

• 第三方型式试验报告。

• EN 10204 3.1/3.2材质证明书（可溯源至炉批号，含不锈钢304/316L材质成分分析表及机械性能报告）。

• NACE MR0175 / ISO 15156酸性环境符合性声明（抗硫型号）。

• ATEX / IECEx防爆认证证书（防爆型号）。

• FDA食品接触材料符合性声明（卫生级配置适用）。

• 船级社认证证书（CCS / BV / ABS / LR等，船用型）。

• SIL安全完整性等级认证（SIL 2 / SIL 3，适用于安全仪表系统SIS要求高的关键联锁场合）。

• API 6D / API 608产品认证。

• ISO 9001质量管理体系认证。

• 产品合格证及可追溯标识（每台产品附独立序列号及不锈钢永久铭牌，含型号、公称通径、公称压力、密封材质、防爆等级、电机功率等关键参数）。

• 安装操作维护手册（含阀门安装方向要求——对夹式安装时阀体应确保与管道法兰对中、螺栓紧固应均匀对角锁紧防止阀体变形导致球芯卡涩、二片式/三片式阀体拆解组装步骤、阀位电位计/限位开关校准方法、密封件更换周期及常见故障代码表）。

重要提示：

1. 安装方向：电动超薄球阀对夹式安装时，阀体两侧应确保与管道法兰对中，螺栓穿过后法兰孔紧固，螺栓紧固应均匀对角锁紧，防止阀体变形导致球芯卡涩。球阀通常不受安装方向限制，可水平或垂直安装。

2. 全开/全关专用：球阀仅适用于全开或全关状态，不宜长期作为流量调节阀使用，严禁长时间停留在中间开度作节流调节（配备V型球芯的调节型配置除外），否则将严重损伤密封面并导致泄漏。

3. 密封材料选型：输送温度超过150℃的介质时，严禁使用标准PTFE密封（PTFE适用温度上限200℃，但长期使用建议≤150℃），必须选用PPL密封或金属硬密封配置。高温工况（≥250℃）首选金属硬密封+耐热阀体。选用不当密封材料会导致密封圈软化、老化加速，并引起严重泄漏事故。

4. 电动执行器的选配：根据阀门扭矩和开关频率确定执行器输出力矩，对于开关型阀门应至少为阀门额定扭矩的1.2倍；对于调节型阀门应至少为1.5倍，以保证在各种工况下的稳定调节精度和响应速度。

5. 防爆型注意事项：防爆型电动球阀在Zone 1/Zone 2危险区域安装时，必须使用防爆电缆引入装置（Ex d或Ex e认证），电缆外径须匹配密封圈规格（公差±0.5mm），整机接地电阻≤10Ω，严禁带电开盖操作。电源线屏蔽层接地、控制线分开布线，避免信号干扰。

6. 对夹式安装的特殊注意事项：对夹式安装时，管道法兰必须具有足够的强度和刚性以保证均匀夹紧密封；阀门本身不承受管路重量，进出口管路应设置独立支撑；建议使用与阀门同等级别（PN/Class）的配对法兰，法兰面须平整光洁无锈蚀损伤。

7. 长寿命维护检查：球阀的密封座圈磨损后会造成阀门内漏，需定期拆解更换阀座密封圈。二片式结构在更换密封件时，可直接分离主、副阀体进行阀座、球芯和密封垫的检查与在线更换，拆卸前务必确认管道内已无压力。日常巡检中应注意阀杆填料处是否发生微漏，如发现微量渗漏可及时拧紧压盖螺母或进行填料压紧调整。

8. 长期存放：长期存放时阀门应置于干燥通风室内，避免露天日晒雨淋，防止电子元件受潮老化和密封件变质。存放期间球体应处于微启状态（稍开一点），避免密封面长期受压发生永久变形。存储环境相对湿度≤85%，严禁与腐蚀性化学品共室存放。

9. 选型参数确认：选型时应提供详细工况参数——介质具体类型（成分、温度、浓度、腐蚀性等级、含固量）、阀门功能（开关/调节）、控制方式（开关型/调节型/总线型）、连接形式（对夹式/法兰式/螺纹式）、防爆等级要求、电源电压、安装环境条件（户外/室内/防爆等级/海拔高度/温度范围），由厂家协助完成阀体材质、密封材料和执行器配置的最优匹配方案。对于重要场合，建议提供三维数模进行干涉检查，确保阀体安装空间无干涉。
