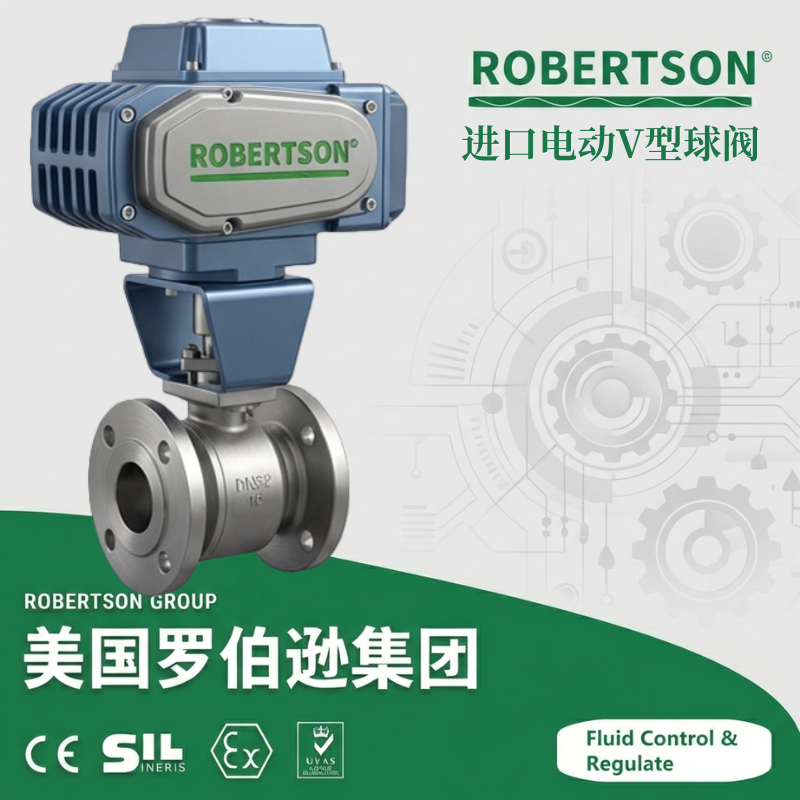

美国罗伯逊（ROBERTSON）进口不锈钢电动V型球阀是一款由智能型角行程电动执行器与V型切口球阀一体化集成的调节型控制阀门，专为高粘度、含纤维及固体颗粒介质的精确流量调节与可靠关断设计。该产品将传统球阀的低流阻特性与调节阀的精确控制能力融为一体，既可用作控制调节阀，又可作关断切断阀。 V型球阀的核心部件——球芯开设特殊V型切口，具有近似等百分比的固有流量特性及高达300:1的可调比，配合0～90°全行程回转，能够实现从微小流量到大流量的全过程精确调节。当阀门关闭时，V型切口与金属阀座之间产生楔形剪切作用，能够有效切断介质中的纤维、纸浆等杂质，并具备自洁功能，防止球芯卡死。 阀体通体选用优质不锈钢（304 / 316L）材料精密铸造，具有良好的耐腐蚀性能。密封面可根据介质工况灵活选用PTFE软密封或堆焊硬质合金金属硬密封，适用介质温度覆盖-40℃至+550℃。连接形式涵盖法兰连接、对夹连接及螺纹连接等多种形式，适配各类管路系统的接口要求。产品广泛应用于造纸（纸浆、白水、黑液等）、化工（含颗粒浆料、高粘度介质）、冶金、制药、食品饮料及环保水处理等行业中含纤维、固体颗粒的悬浊液及浆状流体的自动化控制系统中，作为管路介质的精确比例调节和可靠开关控制执行元件。
1. V型切口球芯，精确调节与自清洁特性：球芯开设有特殊形状的V型缺口，具有精确的流量特性（近似等百分比）和控制功能，可调比可达300:1，远大于传统直通单、双座调节阀。V型切口与金属阀座之间具有强大的剪切作用，可有效切断介质中的纤维、纸浆等杂质，防止球芯卡死，同时具备自清洁功能，尤其适用于含有纤维性或微小固体颗粒的悬浊液及浆状介质。
2. 金属硬密封与PTFE软密封双体系，宽温域覆盖：密封面根据介质工况灵活选用高性能密封材料——PTFE软密封适用温度-40℃～+200℃，可达到ANSI Class VI级零泄漏标准；金属硬密封（密封面堆焊司太立硬质合金或超音速喷涂碳化钨）适用温度最高可达+450℃，密封面硬度HRC38-70，耐磨耐冲刷，适用于高温、高压及含硬颗粒介质工况。
3. 金属硬密封采用弹簧加载浮动阀座结构，具备弹性补偿功能：金属硬密封阀座采用弹簧加载浮动式设计，当密封面因长期使用产生微量磨损时，弹簧的预紧力可自动推动阀座压紧球芯，形成可靠的密封接触。同时，卡簧设计大大减小了驱动阀门所需的扭矩，有效降低了执行机构的能耗。
4. 一体化智能电动执行机构，实现精确闭环控制：电动执行器与阀门直连一体化集成，内置伺服系统，无需外配伺服放大器。调节型配置接收4-20mA信号实现阀门开度的连续精确调节（0～90°全行程可调），控制精度基本误差≤±2%、回差≤±2%、死区≤0.8%，输出4-20mA阀位反馈信号，与PLC/DCS系统无缝对接实现远程自动化闭环控制。执行器内置过热保护、过载保护及电机堵转保护，设有电气与机械双重限位机构，标配机械离合手轮（断电应急操作）。支持开关型和调节型两种控制模式，开关频次可达1200次/小时。
5. 整体式阀体结构，高可靠性零泄漏：阀体为整体式铸造设计，无任何管接头，不受管道或螺栓应力影响，耐压壳体不会受压力“突变”的影响，同时避免了两片式阀体因法兰连接产生的泄漏风险。阀体采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和响应速度。
6. 全不锈钢过流部件，卓越的耐腐蚀性能：阀体、球芯、阀杆等所有与介质接触的部件均可选配优质不锈钢304、316或316L材料精密铸造，具有良好的耐酸、耐碱及耐氯离子腐蚀性能。316L不锈钢因添加2%～3%钼元素，耐氯化物点蚀及缝隙腐蚀性能显著增强，特别适用于海水、含氯盐溶液及强腐蚀性化学品工况。
7. 宽通径与多连接方式，适配各类管路：公称通径覆盖DN25～DN400（1″～16″），公称压力覆盖PN1.6～6.4 MPa（Class150～Class600）。连接方式涵盖法兰连接（RF突面密封面/MFM凹凸面密封面）和对夹连接两种形式，法兰标准可按GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等多种标准定制，适配各类管路系统的接口要求。
8. 防爆配置与严苛环境适应性：电动执行器防护等级IP65/IP67（可选IP68潜水型），环境温度适应范围-30℃～+70℃。可选配隔爆型电动执行器，防爆等级Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx认证），适用于Zone 1/Zone 2危险区域及石油化工、天然气处理等易燃易爆环境。
| 参数项目 | 数值 / 范围 |
|---|---|
| 产品型号系列 | RBS-VQ系列（电动V型调节球阀） |
| 公称通径 | DN25 — DN400（1″ — 16″） |
| 公称压力（国标） | PN1.6、2.5、4.0、6.4 MPa（PN16 — PN64） |
| 公称压力（美标） | Class150、300、600 |
| 强度试验压力 | 1.5 × 公称压力 |
| 密封试验压力 | 1.1 × 公称压力 |
| 适用温度（PTFE软密封） | -40℃ — +200℃ |
| 适用温度（金属硬密封） | -40℃ — +450℃（高温型扩展可达+550℃） |
| 适用介质 | 水、蒸汽、油品、酸液、碱液、盐溶液、纸浆、白水、黑液、含纤维悬浊液、含微小固体颗粒的浆料等 |
| 密封材质（软密封） | PTFE（聚四氟乙烯）/ RPTFE（增强聚四氟乙烯）/ PPL（对位聚苯） |
| 密封材质（硬密封） | 堆焊司太立硬质合金（Stellite 6/12）/ 超音速喷涂碳化钨（WC） |
| 阀体材质 | 不锈钢 CF8（304）/ CF8M（316）/ CF3M（316L）；铸钢 WCB |
| 球芯/阀杆材质 | 不锈钢 304 / 316 / 316L；2Cr13（硬化处理）；特殊材质硬化处理 |
| 填料材质 | V型聚四氟乙烯、柔性石墨 |
| 密封泄漏等级（软密封） | 零泄漏（气泡级），ANSI Class VI / GB/T 4213 VI级 |
| 密封泄漏等级（硬密封） | ≤额定Cv×0.001%；符合GB/T 4213 IV级标准 |
| 流量特性 | 近似等百分比（标配）/ 直线特性（选配） |
| 可调比 | 100:1 ～ 300:1（依型号及配置而定） |
| 额定流量系数（Cv） | DN25:32、DN32:43、DN40:78、DN50:90、DN65:160、DN80:250、DN100:360、DN125:610、DN150:1120、DN200:1850、DN250:2950、DN300:3700、DN350:7195、DN400:11466 |
| 阀板转角 | 0°～90°（全开90°，可调） |
| 动作时间（0～90°） | 8.5 ～ 60 秒（依执行器型号选配） |
| 电动执行器电源电压 | AC 220V / 50Hz（标准）；AC 110V / AC 380V / DC 24V（可选） |
| 控制方式 | 开关型（两位式）/ 调节型（4-20mA信号闭环控制） |
| 调节型输入信号 | 4-20mA DC / 0-10V DC / 1-5V DC |
| 调节型输出信号 | 4-20mA DC（阀位反馈） |
| 基本误差 | ≤ ±2%（全行程） |
| 回差 | ≤ ±2% |
| 死区 | ≤ 0.8%（可调） |
| 输出力矩 | 50 ～ 2,000 N·m（依执行器型号规格） |
| 连接方式 | 法兰连接（RF突面密封面）/ 对夹连接 |
| 法兰标准 | GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS |
| 结构长度标准 | GB/T 12221、ISA S75.04、IEC/DIN 534-3-2 |
| 设计制造标准 | GB/T 12237、API 608、API 6D、ASME B16.34、ISO 17292 |
| 防爆等级（选配） | Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx认证） |
| 执行器防护等级 | IP65 / IP67（标准）；IP68（潜水型可选） |
| 执行器环境温度 | -30℃ ～ +70℃ |
| 执行器壳体材质 | 硬质铝合金压铸（标准）/ 不锈钢316L（防腐型） |
| 绝缘等级 | F级（155℃）/ H级（180℃，高温型） |
结构型式与连接方式选型：
连接方式：法兰连接（RF突面密封面，标准配置）/ 对夹连接（结构紧凑、轴向长度短，适用于安装空间受限的场合）。
结构长度：标准执行ISA S75.04、IEC/DIN 534-3-2（法兰式）或海盾厂标（对夹式）。
材质升级：
阀体材质：不锈钢304型（CF8，经济通用型，适用于弱酸弱碱及一般腐蚀性介质）；不锈钢316/316L型（CF8M/CF3M，含钼2%～3%，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用于海水、含氯盐溶液及强腐蚀性介质）；铸钢WCB型（经济型，适用于无腐蚀或弱腐蚀性介质工况）。
球芯/阀杆材质：不锈钢304/316/316L（标准）；表面硬化处理（镀硬铬、离子氮化、超音速喷涂等），硬度HRC≥60，适用于高磨损工况。
密封材质选择：
PTFE（聚四氟乙烯）软密封：适用温度-40℃～+200℃，耐强酸强碱，摩擦系数极低，化学惰性极优，是标准通用配置。
RPTFE（增强聚四氟乙烯）软密封：适用温度-190℃～+250℃，机械强度优于标准PTFE，密封性能更稳定。
PPL（对位聚苯）软密封：适用温度-20℃～+300℃，耐高温、耐磨、耐冷流变形，适用于高温导热油及热媒工况。
金属硬密封（堆焊司太立合金/超音速喷涂碳化钨） ：适用温度-40℃～+550℃，硬度HRC38-70，耐磨耐冲刷，适用于高温高压及含硬颗粒介质工况。
球芯硬化处理工艺：
镀硬铬：表面硬度高，耐磨性好，适用于常规耐磨工况。
离子氮化：表面硬度高，耐腐蚀、抗擦伤，适用于腐蚀性环境。
超音速喷涂碳化钨（WC） ：表面硬度HRC≥70，耐磨性极优，适用于高磨损及含颗粒介质工况。
堆焊司太立合金（Stellite） ：钴基硬质合金，耐高温、耐冲刷，适用于高温蒸汽及热油系统。
电动执行器类型与控制方式：
开关型（两位式） ：实现阀门的全开或全关控制，配有无源触点信号反馈，适用于不需要精确流量调节的管路通断控制。
调节型（4-20mA闭环控制） ：接收4-20mA电流信号或0-10V电压信号，内置伺服控制器，实现阀门开度的连续精确调节，输出4-20mA阀位反馈信号，控制精度基本误差≤±2%、回差≤±2%、死区≤0.8%。
智能一体化型：内置CPU控制器，LCD液晶显示屏，支持现场按键操作、远程控制、参数设定、故障自诊断及现场总线通讯（RS485 Modbus RTU / Profibus DP / HART）。
现场总线通讯型：支持Modbus RTU、Profibus DP、HART等通讯协议，与DCS/SCADA系统集成联控。
防爆执行器：防爆等级Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx认证），适用于Zone 1/Zone 2危险区域（石油化工、天然气处理等易燃易爆环境），配套防爆接线盒、防爆电缆引入装置。
精小型执行器（RC、381R、PSQ、HQ、DHL等系列） ：体积小、重量轻，输出力矩50～2,000N·m，动作时间8.5～60秒/90°可选，防护等级IP65/IP67。
电气附件与信号反馈：
限位开关（回讯器）——无源触点信号输出（常开/常闭），反馈阀门开闭状态至PLC数字量输入模块，适用于安全联锁和状态指示。
接近传感器——输出5-24V直流开关量信号，抗干扰性能好，响应快，适用于PLC数字量模块接入。
4-20mA阀位反馈装置（调节型标配）——输出模拟量阀位信号，与PLC/DCS系统集成实现精确位置反馈。
防凝露加热器（PTC型）——适用于高湿度环境，停机状态下自动加热驱潮，防止执行器内部电子元件受潮短路。
就地控制箱（不锈钢304箱体，户外防雨型）——带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关。
全自动安全保护控制柜——集成过载、短路、缺相、超温多重保护及远程通讯接口。
浪涌保护器（SPD，防护等级20kA/40kA）和信号隔离器——保护执行器电子控制模块免受电网浪涌冲击，隔离反馈信号干扰，保障PLC模块稳定运行。
云平台远程监控模块（4G/5G/WiFi传输）——支持手机APP/Web端实时查看阀门状态、运行数据及故障预警，适用于无人值守站点。
附件配置：
Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸），安装于阀前管路上，防止铁锈、焊渣、杂质颗粒进入阀腔造成密封面划伤或阀芯卡涩。
出口止回阀：当管路出口端压力可能大于进口端时，防止介质倒流和水锤冲击，确保切断可靠性。
弹性接头/波纹管补偿器：橡胶或不锈钢波纹补偿器，补偿管路热胀冷缩、减振降噪，防止管路应力传递至阀体。
防雨罩/防尘帽：户外及高尘环境适用，保护电动执行器免受雨水侵蚀和灰尘污染，延长电气组件寿命。
手轮机构（标配）：机械离合手轮，电源故障时可通过手轮进行手动应急操作，确保系统在任何工况下的可控性。
电缆接线方式：接线座式（带端子盒）/引线式（三芯双护套电缆，标准长度1.5m）/插头式（电缆插座，快速插拔）/防爆铁罩引线式（防爆型号标准配置）。
特殊工况定制：
超高温型（+550℃～+800℃工况） ：适用温度最高+800℃（耐热钢310S/Incoloy 800H阀体+金属硬密封+柔性石墨填料），适用于高温导热油、过热蒸汽、熔盐系统及高温烟气管道。
超低温型（-196℃深冷工况） ：适用温度最低-196℃（316L不锈钢阀体+PCTFE密封+加长阀杆结构），适用于LNG、液氧、液氮等深冷液化气体介质的管路切断及低温储罐控制。
耐强腐蚀型：全氟塑料（PTFE/PFA）衬里或哈氏合金C-276过流部件，pH范围扩展至0-14，适用于硫酸、盐酸、氢氟酸等极端腐蚀性介质。
耐磨型（含颗粒介质专用） ：球芯及阀座密封面超音速喷涂碳化钨涂层（硬度HRC≥70），适用于矿浆、煤粉、含砂介质、碳黑等高磨损工况。
真空专用型（真空度≤1.33×10⁻⁴Pa） ：特殊密封结构设计，适用于高真空系统及抽真空工况。
NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田及油气处理系统，阀体及内件材料满足抗硫化物应力腐蚀开裂（SSC）要求。
船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层（NORSOK M-501标准），适用于船舶压载水系统、海水冷却系统及海洋平台腐蚀性介质管路。
高海拔型：按海拔3500m以上工况进行电动执行器功率修正（海拔每升高100m，空气密度降低，影响执行器散热，需适当降容使用），绝缘等级提升至H级，适用于高原地区供水、消防及暖通系统。
选型与服务提示：
电动V型球阀具有方向性，安装时应注意介质的流向应与阀体上箭头所示方向一致，流向装反会严重影响密封性能，甚至导致阀门无法正常关闭。V型球芯的剪切自洁功能依赖于正确的流向。
密封材料选型：输送温度超过180℃的介质时，严禁使用标准PTFE密封，必须选用PPL密封或金属硬密封配置。高温工况（≥300℃）首选金属硬密封+耐热阀体（耐热钢310S/Incoloy 800H）。选用不当密封材料会导致密封圈软化、老化加速，并引起严重泄漏事故。
V型球阀特别适用于含纤维、细小固体颗粒或高粘度介质的工况。其V型切口与金属阀座的剪切作用可有效切断介质中的纤维，防止球芯卡死，并具备自清洁功能。对于洁净介质（清水、气体）的调节控制，可选用O型调节球阀以获得更高的流通能力。
电动执行器的选配应根据阀门扭矩和开关频率确定。对于调节型阀门，执行器输出力矩应至少为阀门额定扭矩的1.5倍，以保证在各种工况下的稳定调节精度和响应速度。
防爆型电动执行器在Zone 1/Zone 2危险区域安装时，必须使用防爆电缆引入装置（Ex d或Ex e认证），电缆外径须匹配密封圈规格（公差±0.5mm），整机接地电阻≤10Ω，严禁带电开盖操作。电源线屏蔽层接地、控制线分开布线，避免信号干扰。
V型球阀的固有流量特性为近似等百分比，可调比最高可达300:1。现场可通过调节型执行器的4-20mA信号进行0～90°全行程比例控制，在10%～90%开度范围内流量调节精度高、线性度良好。
金属硬密封阀座采用弹簧加载浮动式设计，即使密封面长期使用后产生微量磨损，弹簧预紧力也可自动推动阀座压紧球芯，保证密封可靠性。当阀门使用过程中发现密封性能下降时，可先检查弹簧预紧力是否足够，无需立即更换密封件。
长期存放时阀门应置于干燥通风室内，避免露天日晒雨淋，防止电子元件受潮老化和密封件变质。存放期间球芯应处于微启状态（稍开一点），避免密封面长期受压发生永久变形。存储环境相对湿度≤85%，严禁与腐蚀性化学品共室存放。
阀门在通电调试前应确认电源电压与执行器铭牌标注一致，严禁超压供电。手动操作前必须切断电源，手动/电动切换离合机构复位后，方可进行电动操作。
选型时应提供详细工况参数——介质具体类型（含纤维量、含固量、粘度、腐蚀性等级、温度）、阀门功能（调节/开关）、控制方式（调节型/开关型/总线型）、连接形式（法兰/对夹）、防爆等级要求、环境条件（户外/室内/防爆等级/海拔高度/温度范围）、电源电压及控制信号类型，由厂家协助完成阀体材质、密封材料和执行器配置的最优匹配方案。
