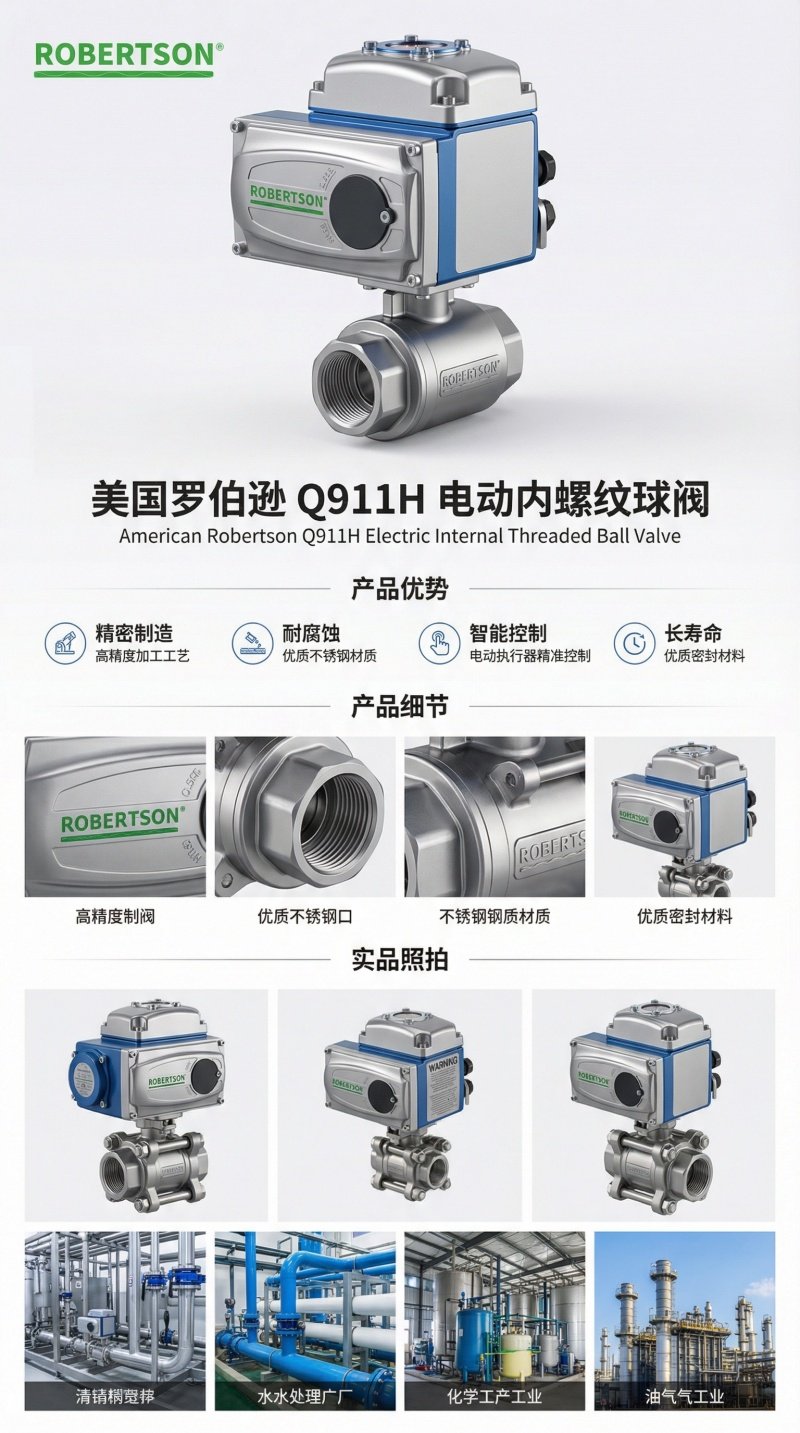

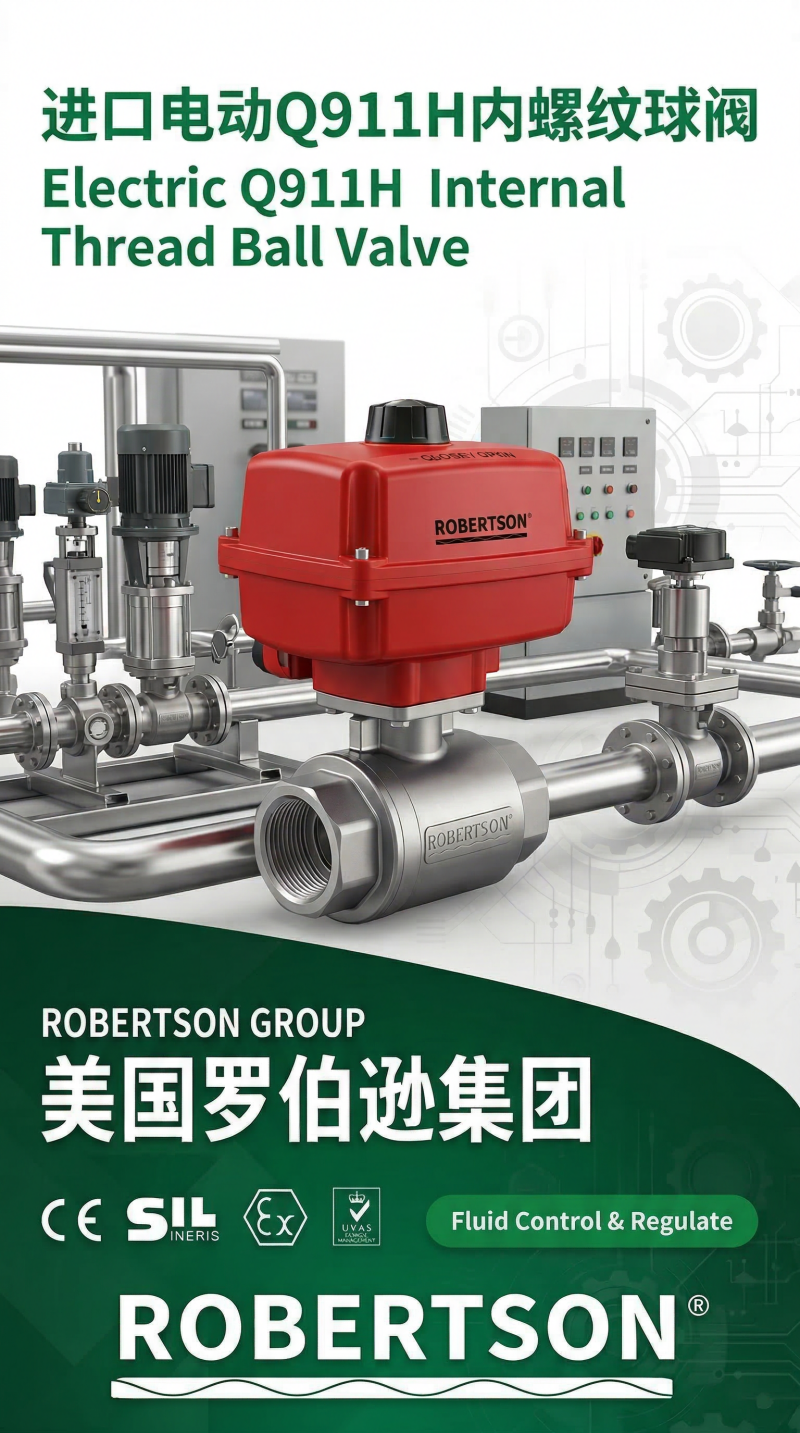

美国罗伯逊（ROBERTSON）进口不锈钢电动内螺纹球阀是一款由智能型角行程电动执行器与高品质不锈钢球阀一体化集成的自动化控制阀门，专为工业管道系统中介质的快速截断与精确调节工况设计。产品采用全不锈钢浮动球或固定球结构，阀体及所有与介质接触的过流部件通体选用优质不锈钢（SUS304 / SUS316 / SUS316L）材料精密锻造或精密铸造，具有优良的耐酸、耐碱及耐氯离子腐蚀性能。内螺纹（丝口）连接形式结构紧凑、体积小、重量轻，可直接旋接于管道螺纹接口，无需焊接或法兰装配，安装便捷、省时省料，特别适用于管道井、设备间等空间受限的安装场合。 电动执行器采用一体化直连结构，内置伺服控制系统，无需外配伺服放大器，接入AC 220V、AC 380V或DC 24V等电源即可控制运转。产品支持开关型（两位式全开全关）和智能调节型（4-20mA模拟量信号控制）两种控制模式，可与PLC、DCS等中央控制系统无缝对接，实现远程自动化操作与闭环控制。密封材料根据介质温度及工况要求可灵活选用聚四氟乙烯（PTFE）、对位聚苯（PPL）或金属硬密封等多种高性能材料，适用介质温度覆盖-40℃至+550℃。产品广泛应用于化工、石油、制药、食品、水处理、制冷、真空设备、医疗器械、太阳能及清洗设备等行业的工业过程自动控制系统中。
一体化智能电动执行机构，实现精准控制与远程自动化：电动执行器与阀门采用直连方式一体化集成，内置伺服系统，无需外配伺服放大器，接线简单。执行器直接接收4-20mA电流信号或0-10V电压信号及AC 220V/380V电源即可控制阀门运转。调节型配置可实现阀门开度的连续精确调节，控制精度基本误差≤±1%、回差≤±1%、死区≤1%，输出4-20mA阀位反馈信号，与PLC/DCS系统无缝对接实现远程闭环控制。执行器内置过热保护、过载保护及电机堵转保护，设有电气与机械双重限位机构，标配机械离合手轮（断电应急操作），确保系统安全可靠。
全不锈钢过流部件，卓越的耐腐蚀性能：阀体、球体、阀杆等所有与介质接触的部件均可选配优质不锈钢304、316或316L材料精密锻造或精密铸造，具有良好的耐酸、耐碱及耐氯离子腐蚀性能。316L不锈钢因添加2%～3%钼元素，耐氯化物点蚀及缝隙腐蚀性能显著增强，特别适用于海水、含氯盐溶液及强腐蚀性化学品工况。连接方式涵盖NPT、BSP、G等多种内螺纹标准，卡套接头、快速接口及对焊接口可选，适配不同管路系统的接口要求。
全通径直通流道结构，流体阻力小流通能力大：阀门采用全通径或标准通径浮动球结构，全开时球体通道与管路内径一致，流道平滑顺畅，介质流通阻力极小，在所有阀类中流体阻力最小。球体和阀体的连接管道截面相等，球体通道采用圆弧连接，介质通过球体时流道平滑、流阻小，流通能力大，有利于低能耗稳定运行。流体阻力系数仅为同规格截止阀的1/7左右，特别适用于需要高压差、大流量的管路系统。
多密封结构选择，宽温域稳定运行：密封面根据介质温度及工况要求可灵活选用多种高性能密封材料——PTFE（聚四氟乙烯）密封适用温度-40℃～+200℃、增强聚四氟乙烯RTFE适用-190℃～+250℃、对位聚苯PPL适用-150℃～+280℃、PEEK适用-54℃～+260℃，金属硬密封（堆焊司太立合金或超音速喷涂碳化钨）适用温度最高可达+550℃。硬密封密封面硬度HRC38-70，耐磨耐冲刷，适用于高温蒸汽、导热油、高压差及含硬颗粒介质工况。V型聚四氟乙烯填料或柔性石墨填料确保阀杆处长期可靠密封，满足严苛的泄露等级要求。
内螺纹连接紧凑设计，结构轻量化安装便捷：阀门采用内螺纹连接方式，可直接旋接于管道接口，无需焊接或法兰装配，安装便捷、省时省料。整体结构紧凑、体积小、重量轻，阀门重量仅为同规格法兰球阀的1/2～1/3。产品提供二片式结构（阀体由左右两部分组成，结构紧凑，经济实用，适用于常规工况）和三片式结构（阀体由中间主体和两侧连接体组成，四只螺栓横穿三段阀壳）。三片式阀体在检修时无需拆卸管路螺纹，只需拆下四只螺栓即可取出中间阀体进行在线维修，大幅降低维护成本和停机时间。
防火防静电多重安全设计：球体与阀杆、阀杆与阀体之间设置不锈钢导电弹簧，确保静电荷有效导出（电阻值≤10Ω），避免静电积聚引发火花点燃易燃介质，符合API 608防静电标准。产品可选配API 607防火安全型——在火灾工况下软密封烧毁后，球体与金属阀座之间仍可形成金属对金属的次级密封，维持基本密封性能，有效防止介质大量泄漏蔓延火灾。
宽参数范围与多驱动配置，选型灵活：公称通径覆盖DN6～DN200（1/8″～8″），公称压力覆盖PN1.6～42.0 MPa（Class150～Class2500），适用温度范围-40℃～+550℃。适用介质包括水、蒸汽、油品、天然气、酸液、碱液、盐溶液、腐蚀性液体、制冷剂及含颗粒的粘稠流体等。驱动方式涵盖手动（手柄）、气动（双作用/单作用）和电动（开关型/调节型）三大系列，可配置限位开关、电磁阀、空气过滤减压阀、电气定位器等附件，满足从就地操作到远程自动化控制的各类工况需求。
防爆配置与严苛环境适应性：可选配隔爆型电动执行器，防爆等级Ex d IIB T4 Gb / Ex d IIC T4 Gb，壳体采用高强度铝合金或316L不锈钢制造，壁厚符合IEC 60079-1标准。防护等级标准IP65（可选IP67潜水型），环境温度适应范围-30℃～+70℃，适用于Zone 1/Zone 2危险区域及石油化工、天然气处理等易燃易爆环境。
多种控制模式与信号反馈选项：产品支持开关型（两位式全开全关，配有无源触点信号反馈）、调节型（接收4-20mA信号实现阀门开度连续精确调节，输出4-20mA阀位反馈信号，内置伺服控制器）及现场总线通讯型（RS485 Modbus RTU / Profibus DP / HART）。控制精度高，动态响应快，正反切换灵敏度高，动作时间短（15s/30s/60s可选）。
| 参数项目 | 数值 / 范围 |
|---|---|
| 阀门基础参数 | |
| 产品型号系列 | RBS-911F（开关型）、RBS-911R（调节型） |
| 公称通径 | DN6 — DN100（1/8″ — 4″）；扩展型可达DN200 |
| 公称压力（国标） | PN1.6、2.5、4.0、6.4、10.0、16.0 MPa（PN16 — PN160） |
| 公称压力（美标） | Class150、300、600、900、1500；超高压型可达2500 |
| 适用温度（PTFE密封） | -40℃ — +200℃ |
| 适用温度（PPL密封） | -20℃ — +280℃（短时可达+300℃） |
| 适用温度（金属硬密封） | -40℃ — +550℃ |
| 适用介质 | 水、蒸汽、油品、天然气、酸液、碱液、盐溶液、腐蚀性流体、粘稠介质等 |
| 密封材质 | PTFE、RTFE、PPL、PEEK（软密封）/ 堆焊司太立合金、超音速喷涂碳化钨（硬密封） |
| 阀体材质 | 不锈钢 CF8（304）/ CF8M（316）/ CF3M（316L）；铸钢 WCB；双相不锈钢；哈氏合金 |
| 球体材质 | 不锈钢 304 / 316 / 316L，表面硬化处理 |
| 阀杆材质 | 不锈钢 2Cr13 / 304 / 316 / 17-4PH |
| 填料材质 | V型聚四氟乙烯、柔性石墨 |
| 密封泄漏等级（软密封） | 零泄漏（气泡级），GB/T 13927 A级 / API 598 |
| 密封泄漏等级（金属硬密封） | ANSI / FCI 70-2 Class IV ~ VI |
| 结构型式 | 浮动球式（标准）/ 固定球式（DN≥50及高压工况） |
| 阀体结构 | 二片式 / 三片式 |
| 连接方式 | 内螺纹（NPT / BSP / G）、卡套接头、快速接口、对焊（可选） |
| 螺纹标准 | NPT美标锥管螺纹、BSP英标管螺纹、G圆柱管螺纹 |
| 设计制造标准 | GB/T 12237、API 608、API 6D、ASME B16.34、ISO 17292 |
| 结构长度标准 | GB/T 12221、ASME B16.10 |
| 试验检验标准 | GB/T 13927、API 598、JB/T 9092 |
| 防火安全标准（选配） | API 607 / API 6FA / ISO 10497 |
| 防静电标准 | API 608 / ISO 17292 |
| 电动执行器参数 | |
| 电源电压 | AC 220V / 50Hz（标准）；AC 110V / AC 380V / DC 24V（可选） |
| 输出力矩 | 10 N·m — 2,000 N·m（最大3,000N·m） |
| 动作时间（0～90°） | 15秒 / 30秒 / 60秒 / 100秒（依执行器型号选配） |
| 控制方式 | 开关型（两位式）/ 调节型（4-20mA信号闭环控制） |
| 调节型输入信号 | 4-20mA DC / 0-10V DC / 1-5V DC |
| 调节型输出信号 | 4-20mA DC（阀位反馈） |
| 基本误差 | ≤ ±1.0%（优于国家标准） |
| 回差 | ≤ ±1.0% |
| 死区 | 0.8%～1.0%（可调） |
| 可调范围 | 50:1 |
| 防护等级 | IP65 / IP67（标准）；IP68（潜水型可选） |
| 防爆等级（选配） | Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx认证） |
| 手动操作 | 标配机械离合手轮（断电应急操作） |
| 执行器环境温度 | -30℃ ～ +70℃ |
| 执行器壳体材质 | 硬质铝合金压铸（标准）/ 不锈钢316L（防腐型） |
| 绝缘等级 | F级（155℃）/ H级（180℃，高温型） |
| 相对湿度 | ≤ 95%（无凝结水） |

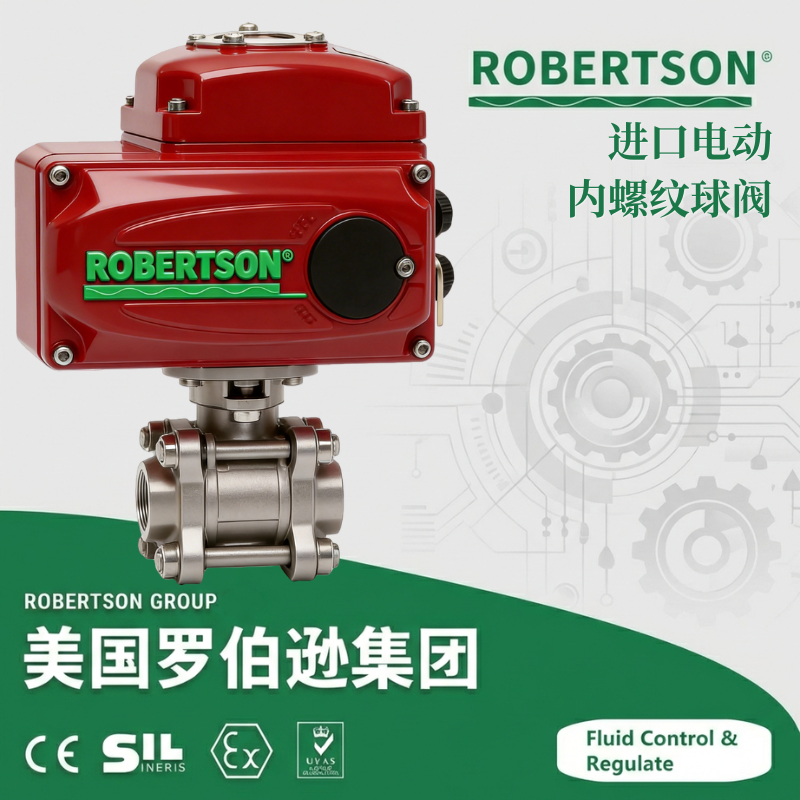

阀体结构选型：二片式（Two-Piece） ——阀体由左右两部分组成，结构紧凑、经济实用，适用于常规中小口径工况。三片式（Three-Piece） ——阀体由中间主体和两侧连接体三部分组成，由四只较长的螺栓横穿三段阀壳从两端紧紧夹住中间阀体，球体、阀座及密封圈可在线快速更换，维修时无需拆卸管路螺纹。三片式结构特别适用于频繁清洗维护的高洁净管路系统、不便停机的连续生产装置以及需要快速在线维护的场合。
材质升级：不锈钢304型（经济通用型，适用于弱酸弱碱及一般介质）；不锈钢316/316L型（含钼元素，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用于海水、含氯盐溶液及强腐蚀性介质）；双相不锈钢2205/2507型（含高浓度氯离子、硫化物等强腐蚀环境）；哈氏合金C-276型（极端腐蚀性介质，适用于湿氯气、次氯酸盐、氯化盐溶液及强酸混酸工况）；铸钢WCB型（经济型，适用于无腐蚀或弱腐蚀性介质工况）。

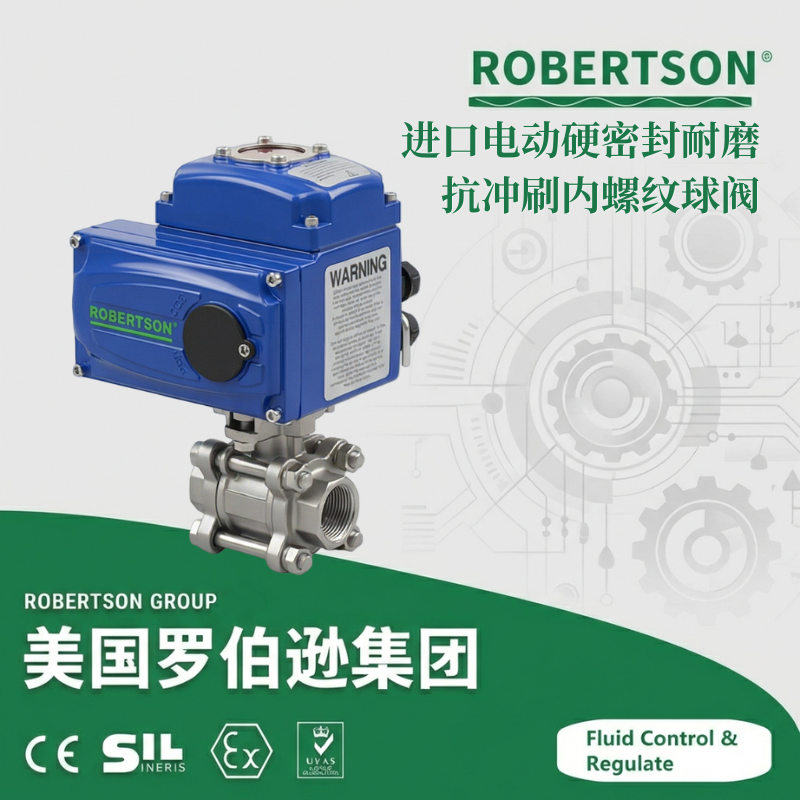

密封材质选择：PTFE（聚四氟乙烯） ——适用温度-40℃～+200℃，耐强酸强碱，摩擦系数极低，化学惰性极优，是标准通用配置。RTFE（增强聚四氟乙烯） ——适用温度-190℃～+250℃，机械强度优于标准PTFE，密封性能更稳定。PPL（对位聚苯） ——适用温度-150℃～+280℃（短时可达300℃），耐高温、耐磨、耐冷流变形，适用于高温导热油、热媒及高温蒸汽工况。PEEK（聚醚醚酮） ——适用温度-54℃～+260℃，具有优异的抗挤出性和低磨损率，适用于含固体颗粒低温流体或频繁开闭工况。金属硬密封（堆焊司太立合金/超音速喷涂碳化钨） ——适用温度-40℃～+550℃，硬度HRC38-70，耐磨耐冲刷，适用于高温高压及含硬颗粒介质工况。
电动执行器类型与控制方式：开关型（两位式全开全关）：实现阀门的远程启停控制，配有无源触点信号反馈或到位指示灯信号，适用于不需要精确流量调节的管路通断控制。无源触点型：开关型基础上附加无源触点信号输出（开闭状态反馈至PLC数字量输入模块）。调节型（4-20mA闭环控制）：接收4-20mA电流信号或0-10V电压信号，内置伺服控制器，实现阀门开度的连续精确调节，输出4-20mA阀位反馈信号，控制精度≤±1%。智能一体化型：内置CPU控制器，LCD液晶显示屏，支持现场按键操作、远程控制、参数设定、故障自诊断及现场总线通讯（RS485 Modbus RTU / Profibus DP / HART）。现场总线通讯型：支持Modbus RTU、Profibus DP、HART等通讯协议，与DCS/SCADA系统集成联控。
防爆配置：防爆等级Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域（石油化工、天然气处理、煤矿等易燃易爆环境）。隔爆型将可能产生火花、电弧的电气部件完全封闭于高强度隔爆外壳内（铝合金压铸，ⅡB级壁厚≥3mm，ⅡC级壁厚≥4mm），外壳能够承受内部爆炸压力而不损坏，且结合面间隙可冷却火焰、降低火焰传播速度，确保无法点燃外部爆炸性环境。配套防爆接线盒、防爆电缆引入装置及防爆限位开关。整机防静电接地配置（接地电阻≤10Ω，接地线截面积≥4mm²），消除静电积聚引发的火花放电危险。
电气与信号附件：限位开关（回讯器）——无源触点信号输出，反馈阀门开闭状态，适用于PLC数字量模块接入。接近传感器——输出5-24V直流开关量信号，抗干扰性能好，响应快。4-20mA阀位反馈装置——输出模拟量阀位信号，与PLC/DCS系统集成实现精确位置反馈。防凝露加热器（PTC型）——适用于高湿度环境，运行功率5-15W，停机状态下自动加热驱潮，防止执行器内部电子元件受潮短路。电缆接线方式：接线座式（带端子盒，防爆专用引线式）/ 引线式（三芯双护套电缆，标准长度1.5m）/ 插头式（电缆插座，快速插拔）/ 防爆铁罩引线式（防爆型号标准配置）。
连接方式与接口定制：内螺纹（NPT美标锥管螺纹/BSP英标管螺纹/G圆柱管螺纹）——标准配置，可直接旋接于管道螺纹接口，安装便捷。卡套接头——双卡套密封结构，适用于高压仪表管路及快速对接，拆装方便。快速接口/卡箍快装式（Tri-Clamp）——适用于食品、制药行业，快装快拆、无死角。对焊连接——适用于高压及无泄漏要求管路。卡套接头、快速接口及对焊接口可根据用户现场管路要求按需定制。
过滤与安全附件：Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸，过滤精度约0.2-0.6mm），安装于阀前管路上，防止铁锈、焊渣、杂质颗粒进入阀腔造成球体密封面划伤或阀芯卡涩。出口止回阀——当管路出口端压力可能大于进口端时，防止介质倒流和水锤冲击。弹性接头/波纹管补偿器——橡胶或不锈钢波纹补偿器，补偿管路热胀冷缩、减振降噪，防止管路应力传递至阀体。防雨罩/防尘帽——户外及高尘环境适用，保护电磁线圈和接线盒免受雨水侵蚀和灰尘污染。
特殊工况定制：高温型——适用温度最高+550℃（耐热钢阀体+金属硬密封+柔性石墨填料），适用于导热油、过热蒸汽及热媒系统。超低温型（-196℃深冷工况） ——316L不锈钢阀体+PCTFE密封+加长阀杆结构，适用于LNG、液氧、液氮、液氩等超低温液化气体介质的管路切断。耐强腐蚀型——全氟塑料（PTFE/PFA）衬里或哈氏合金C-276过流部件，pH范围扩展至0-14，适用于硫酸、盐酸、氢氟酸等极端腐蚀性介质。耐磨型——球体及阀座密封面超音速喷涂碳化钨涂层（硬度HRC≥70），适用于矿浆、煤粉、含砂介质等高磨损工况。NACE抗硫型（酸性环境） ——符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田及油气处理系统，阀体及内件材料满足抗硫化物应力腐蚀开裂（SSC）要求。船用型——提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层（NORSOK M-501标准），适用于船舶压载水系统、海水冷却系统及海洋平台腐蚀性介质管路。
智能控制与监控附件：就地控制箱（不锈钢304箱体，户外防雨型，带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关）。全自动安全保护控制柜（集成过载、短路、缺相、泄漏、超温多重保护及远程通讯接口）。浪涌保护器（SPD，防护等级20kA/40kA）、信号隔离器——保护电磁阀线圈和电子控制模块免受电网浪涌冲击，隔离反馈信号干扰，保障PLC模块稳定运行。内置温度传感器——实时监测执行器内部温度，配合PLC实现超温报警与连锁保护。云平台远程监控模块（4G/5G/WiFi传输）——支持手机APP/Web端实时查看阀门状态、运行数据及故障预警。DCS/PLC干接点连接（无源开关量）。AS-i总线接口——实现上位机现场总线集成监控。
测试与证书
出厂性能试验报告（密封性试验1.1×PN、壳体强度试验1.5×PN、低气压密封测试、全行程启闭时间、动作寿命≥2万次）
低流量密封性能测试报告（5-20%开度范围泄漏等级验证，调节型配置）
耐压防爆结构测试（符合IEC 60079-1要求，ⅡB级隔爆间隙0.15-0.20mm，ⅡC级隔爆间隙0.10-0.15mm，平面度≤0.01mm）
衬里层电火花检测报告（衬PTFE型逐台检测，20kV高压无击穿，衬里层无针孔缺陷）
低气压密封测试报告（0.6MPa气体密封，泄漏率≤0.3NmL/min）
动作寿命测试报告（≥2万次启闭循环，符合API 598规范）
防火试验报告（API 607 / API 6FA，防火型配置）
防静电电阻检测报告（阀杆与阀体电阻值≤10Ω，符合API 608标准）
第三方型式试验报告
EN 10204 3.1材质证明书（可溯源至炉批号，含不锈钢304/316L材质成分分析表）
NACE MR0175/ISO 15156酸性环境符合性声明（抗硫型号）
ATEX / IECEx防爆认证证书（防爆型号）
FDA食品接触材料符合性声明（卫生级配置适用）
船级社认证证书（CCS / BV / ABS / LR等，船用型）
SIL安全完整性等级认证（SIL 2 / SIL 3，适用于安全仪表系统SIS要求高的关键联锁场合）
ISO 9001质量管理体系认证
产品合格证及可追溯标识（每台产品附独立序列号及不锈钢永久铭牌，含型号、公称通径、公称压力、密封材质、防爆等级、电机功率等关键参数）
安装操作维护手册（含阀门安装方向要求——流向与阀体箭头一致，三片式阀体拆解组装步骤、阀位电位计/限位开关校准方法、密封件更换周期及常见故障代码表）
选型与服务提示：
电动内螺纹球阀具有方向性，安装时应注意介质的流向应与阀体上箭头所示方向一致，流向装反会严重影响密封性能，甚至导致阀门无法正常关闭。内螺纹连接在安装前应在螺纹上涂抹适当的密封剂或缠绕聚四氟乙烯生料带（厚度0.1mm，绕2-3圈），确保螺纹连接处密封可靠，无泄漏。
密封材料选型：输送温度超过150℃的介质时，严禁使用标准PTFE密封（PTFE适用温度上限200℃，但长期使用建议≤150℃），须选用PPL密封或金属硬密封配置。高温工况（≥280℃）首选金属硬密封+耐热阀体。选用不当密封材料会导致密封圈软化、老化加速，并引起严重泄漏事故。
内螺纹连接型电磁阀的通径一般不超过DN100。大于DN100时建议采用法兰连接形式，以确保连接强度和对中精度。内螺纹连接时管道螺纹长度及螺纹锥度精度应符合GB/T 7306标准，严禁在螺纹连接时强行用力过度导致阀体开裂或密封失效。
阀门安装前必须确认管路中的介质温度、浓度及腐蚀性等级与阀体及密封材料相匹配。不锈钢阀体适用于中性及弱腐蚀性介质（pH 4-10），对强酸强碱或含氯离子介质须选用316L或双相不锈钢材质，并提供完整的介质成分分析报告由厂家协助完成密封材料匹配。
阀门适用于输送含纤维、细小固体颗粒或高粘度介质的管路，全通径O型球芯结构在启闭过程中对介质中的纤维、颗粒等杂质产生剪切作用，不易堵塞，特别适用于含纤维、固体颗粒或高粘度的流体。
防爆型电动球阀在Zone 1/Zone 2危险区域安装时，必须使用防爆电缆引入装置（Ex d或Ex e认证），电缆外径须匹配密封圈规格（公差±0.5mm），整机接地电阻≤10Ω，严禁带电开盖操作。电源线屏蔽层接地、控制线分开布线，避免信号干扰。
电动执行器的选配应根据阀门扭矩和开关频率确定。对于开关型阀门，执行器输出力矩应至少为阀门额定扭矩的1.2倍；对于调节型阀门，执行器输出力矩应至少为阀门额定扭矩的1.5倍。阀门开关频率≥5次/分钟时，需选用高频动作型执行器并加强散热。
长期存放时阀门应置于干燥通风室内，避免露天日晒雨淋，防止电子元件受潮老化和密封件变质。存放期间球体应处于微启状态（稍开一点），避免密封面长期受压发生永久变形。存储环境相对湿度≤85%，严禁与腐蚀性化学品共室存放。
三片式电动球阀在维修时无需从管路中拆卸整个阀体，仅需拆下四只横穿螺栓即可取出中间阀体进行在线维护，大幅缩短维护停机时间，降低维修成本。建议每6个月检查一次球体密封面状态和填料磨损情况。
选型时应提供详细工况参数——介质具体类型（成分、温度、浓度、腐蚀性等级、含固量）、阀门功能（开关/调节）、控制方式（开关型/调节型/总线型）、连接形式（内螺纹NPT/BSP/G/卡套）、防爆等级要求（Ex d IIB / Ex d IIC）、环境条件（户外、防爆等级、海拔高度等），由厂家协助完成阀体材质、密封材料和执行器配置的最优匹配方案。对于重要场合，建议提供三维数模进行干涉检查，确保阀体安装空间无干涉。
