密封材质选型：
-

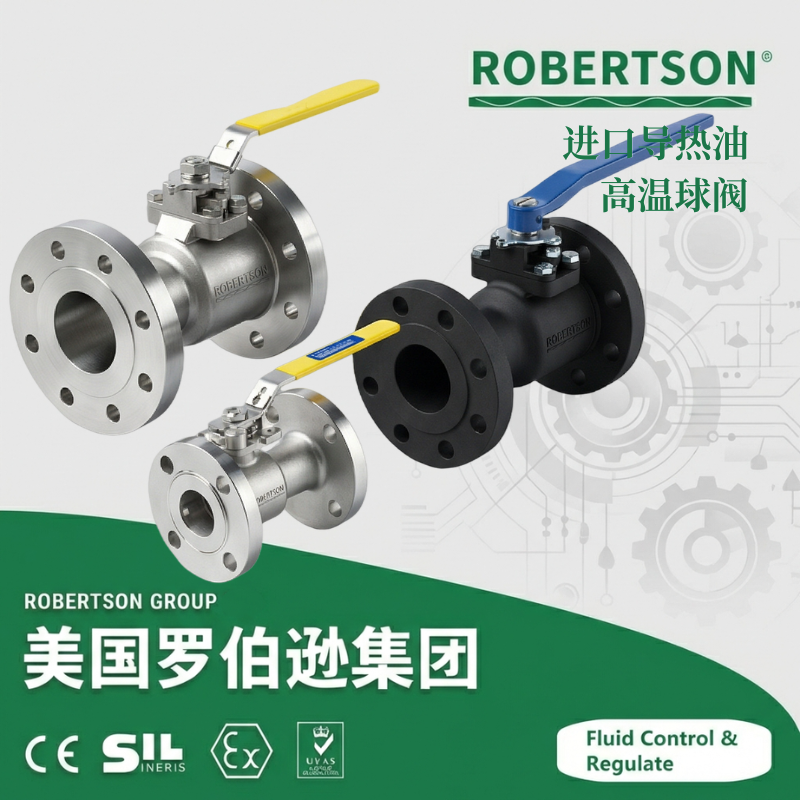

PPL密封球阀（Q41PPL型） ：标准配置，适用温度-28℃～+350℃，耐高温、耐磨损、耐冷流变形，膨胀系数小，是导热油系统的标准选择，使用寿命较PTFE密封球阀提高3-5倍。
-
M/F高强度碳结石墨密封球阀（Q41M型） ：适用温度-28℃～+300℃，高强度耐磨碳结石墨材料，具有良好的自润滑性和抗擦伤性能，是替代传统聚四氟乙烯密封的经济型升级选择。
-
金属硬密封球阀（Q41H/Q41Y型） ：适用温度可达+650℃（特殊定制可达+980℃），密封面堆焊司太立硬质合金或超音速喷涂WC碳化钨，耐冲蚀、耐磨损，适用于高温、高压、含固体颗粒介质及频繁启闭工况，通过API 607防火安全认证，具有防火防爆双密封功能。
-
-
阀体材质升级：
-
不锈钢304型（经济通用型）：适用于硝酸等氧化性介质及一般腐蚀性介质，使用温度≤350℃。
-
不锈钢316/316L型（含钼，耐氯化物腐蚀及海水工况）：适用于含氯导热油或近海环境，抗晶间腐蚀性能更优。
-
铸钢WCB型（经济型）：适用于无腐蚀或弱腐蚀性介质，使用温度≤425℃，性价比高。
-
铬钼钢WC6/WC9型（耐高温高压，-29℃～+570℃）：适用于高温高压蒸汽和导热油系统，抗高温蠕变性能优异。
-
耐热钢1Cr5Mo/12Cr1MoV型（耐高温，≤550℃）：适用于炼化装置的高温热媒系统，抗高温氧化和热疲劳。
-
高温合金Incoloy 800H/Inconel 625型（超高温耐蚀，≤870℃）：适用于熔盐、超高温热媒及腐蚀性高温流体，强度高、耐腐蚀，适用于光热发电和熔盐储能项目。
-
-
保温夹套配置：
-
驱动方式选配：
-
手动型（手柄） ：带锁定装置，开度指示盘，经济实用，适用于中小口径及就地操作频繁的场合。
-
蜗轮型（Q341PPL型） ：传动比可调（10:1～40:1），配有开度指示盘和锁定装置，启闭扭矩较手动降低60%，操作省力，适用于大口径或高扭矩工况。
-
气动型（Q641PPL型） ：双作用（通气开、通气关）或单作用（弹簧复位常闭/常开）气动执行器。气动附件可选电磁阀（二位五通/二位三通，防爆线圈Ex d IIB T4 / Ex d IIC T4）、限位开关回讯器（无源触点信号输出或5-24V接近传感器输出）、空气过滤减压阀（过滤精度5μm）、气动三联件、手轮机构（气源故障时手动操作）、保位阀（气源故障时保持当前阀位）、电气定位器（接收4-20mA信号实现阀门开度连续精确调节，输出4-20mA阀位反馈信号，支持HART/Profibus通讯）。
-
电动型（Q941PPL型） ：铝合金壳体电动执行器，一体化结构，电压AC 220V / AC 380V（标准）或AC 110V、DC 24V，防护等级IP65/IP67。支持开关型（两位式全开全关控制，配有无源触点信号反馈）或调节型（接收4-20mA电流信号，实现阀门开度连续精确调节，输出4-20mA阀位反馈信号），内置过热保护、过载保护及电机堵转保护，支持现场总线通讯（RS485 Modbus RTU / Profibus DP / HART），标配机械离合手轮（断电应急操作）。
-
-
防爆与防火安全配置：
-
隔爆型（Ex d IIB T4 / Ex d IIC T4） ：ATEX / IECEx防爆认证，适用于Zone 1/Zone 2危险区域（石油化工、天然气处理、热媒站等易燃易爆环境），配套防爆执行器、防爆电磁阀、防爆限位开关、防爆接线盒及防爆电缆引入装置。
-
防火型（API 607 / ISO 10497认证） ：全金属次级密封结构设计，主密封（软密封）因火灾烧毁失效后，球体与金属阀座之间仍可形成金属对金属的压紧密封，防止介质大量泄漏引发火势蔓延，具备防静电功能（球体与阀杆、阀杆与阀体间导电通路，符合API 608防静电标准）。
-
防静电装置：阀杆与阀体之间设置导电弹簧，有效导出静电，防止因静电积聚产生电火花点燃易燃易爆介质，是导热油系统、石油化工、油气储运等行业的标配安全配置。
-
-
附件与智能监控系统：
-
就地控制箱（不锈钢304箱体，户外防雨型，带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关）
-
全自动安全保护控制柜（集成过载、短路、缺相、泄漏、超温多重保护及远程通讯接口）
-
限位开关/接近传感器（阀门开闭状态反馈：无源触点信号或5-24V直流开关量输出）
-
4-20mA阀位反馈装置（输出模拟量阀位信号，用于DCS系统集成）
-
电气定位器（高精度调节，支持HART/Profibus通讯协议）
-
隔离套壁温传感器（PT100铂电阻）、介质温度传感器（监测导热油工作温度）
-
Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸），安装于阀前防止杂质损伤密封面
-
弹性接头/波纹管补偿器（橡胶或不锈钢波纹补偿器，补偿管路热胀冷缩、减振降噪）
-
配对法兰及紧固件（金属缠绕垫片/柔性石墨垫片），双头螺栓及高强度螺母
-
-
特殊工况定制：
-
超高温型（+650℃～+980℃） ：金属硬密封（堆焊司太立合金或超音速喷涂WC碳化钨）+耐热合金阀体（Incoloy 800H/Inconel 625），适用于高温熔盐、超临界锅炉、高温热解及热回收蒸汽发生器（HRSG）系统。
-
高耐磨型：密封面超音速喷涂碳化钨（WC，硬度HRC≥70），适用于含固体颗粒的高温导热油或熔盐介质（如煤化工、光热发电回路），可耐受颗粒冲刷磨损。
-
NACE抗硫型（酸性环境） ：符合NACE MR0175 / ISO 15156标准，适用于含H₂S酸性气田、炼油厂加氢装置及含硫导热油工况，阀体及内件材料满足抗硫化物应力腐蚀开裂（SSC）要求。
-
高纯度/半导体级：内表面电解抛光处理（Ra≤0.4μm），密封材料符合FDA/ USP Class VI标准，适用于高纯度导热油、电子级热媒系统的零金属离子污染输送。
-
高海拔型：按海拔3500m以上工况进行电动执行器功率修正（海拔每升高100m，功率降容约1%），绝缘等级提升至H级，适用于高原地区热媒系统。
-
船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层（NORSOK M-501标准），适用于船舶热油系统及海洋平台导热油输送管路。
-
-
表面处理与涂层：
-
不锈钢阀体：酸洗钝化处理（标准）、机械抛光或镜面抛光处理（高洁净配置）。
-
碳钢/铸铁阀体：环氧树脂粉末静电喷涂（漆膜厚度≥250μm），耐盐雾腐蚀性能优良。
-
高温型涂层：耐高温无机锌涂层，适用温度≤500℃，适用于高温高压导热油系统。
-
选型与服务提示：
阀门方向性：阀门安装时应注意介质的流向应顺阀体上箭头所示方向，流向装反会严重影响密封性能，尤其对于PPL软密封球阀，反向使用会导致密封副损坏失效。
密封材料选择：输送温度超过180℃的导热油时，严禁使用标准PTFE密封（PTFE适用温度上限仅180℃），必须选用PPL密封或金属硬密封。高温介质使用不当密封材料会导致密封圈软化变形，加速老化失效并引起严重泄漏事故。
保温与防冻：在寒冷地区或冬季停车时，导热油粘度会显著升高，可能导致阀门无法正常启闭甚至冻裂。强烈建议配置保温夹套，并在夹套内循环热媒保持阀体温度。停车期间需保持阀体内导热油流动或排空，避免低温凝固结晶。
安装与焊接要求：高温导热油系统安装时，严禁在已安装阀门的管路上进行焊接作业，焊接产生的高温会破坏密封副和填料密封性能。阀体与管道法兰对中后，螺栓紧固应均匀对角锁紧，防止因热膨胀不均导致法兰泄漏。
定期检查密封副：导热油在高温下可能发生微量结焦或积碳，长期运行后这些焦化物可能附着在密封面表面，影响密封性能。建议定期检查并清理密封面，必要时更换密封圈或研磨金属密封副。
防火防爆要求：导热油系统多为高温易燃介质，金属硬密封球阀应优先选配API 607防火安全认证结构，当主密封（软密封）失效后，金属对金属的次级密封可防止介质大量外泄，确保系统安全。
选型参数确认：选型时应提供详细工况参数，包括工作温度（最高和正常运行）、工作压力、导热油牌号和组分（涉及腐蚀性和结焦性）、开关频次、连接法兰标准及空间限制等，由厂家协助完成密封材料与阀体材质的最优匹配。对于高温高压长周期运行工况，建议选用金属硬密封+固定球结构+弹簧加载阀座配置，以消除温度和压力波动对密封性能的影响。
防静电接地：输送易燃导热油时，必须确保阀门与管路系统之间防静电连通（接地电阻≤10Ω），避免因球体与阀杆摩擦产生的静电积聚引燃介质。防爆区选型应同时选用防爆型执行器和防静电内件。
