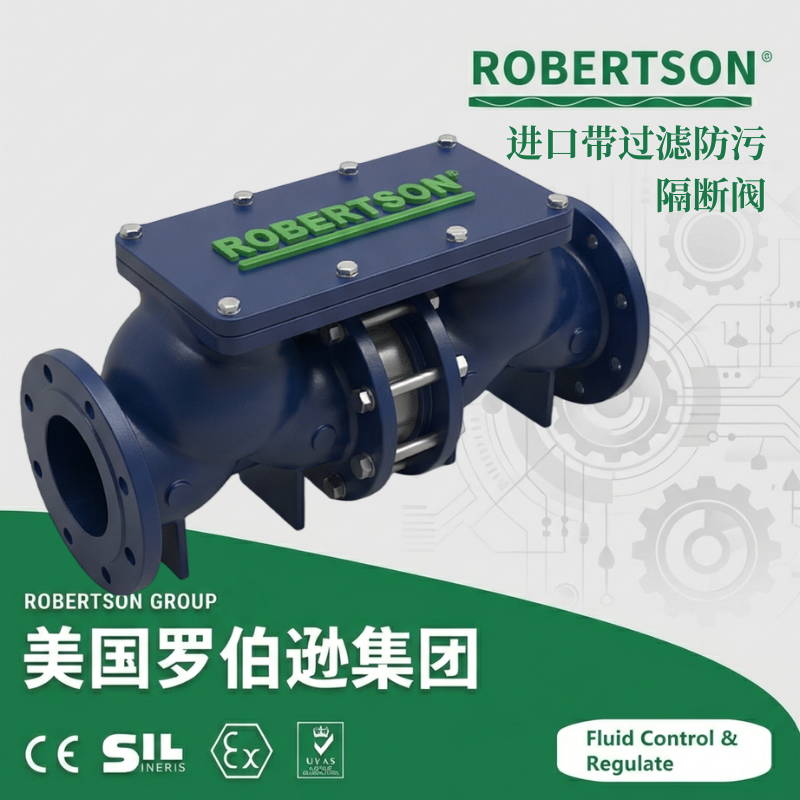

美国罗伯逊（ROBERTSON）进口不锈钢带过滤防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流、防止回流污染的水力安全控制阀门。该产品由两个串联的止回阀、一个液压传动泄水阀（排水器）以及设置在第一级止回阀阀体内的过滤网组成，集过滤、防污、隔断三大功能于一体，能够在任何工况下有效防止管道中的介质倒流或虹吸倒流，杜绝二次污染，确保上游供水卫生安全。 产品严格按照CJ/T 160-2010《倒流防止器》 标准设计制造，符合GB/T 13927及API 598等试验检验标准。阀体及关键过流部件可根据介质腐蚀性等级选配不锈钢304、不锈钢316L、球墨铸铁及碳钢等多种材质，密封严密、动作灵敏、使用寿命长。广泛应用于建筑给排水、消防用水系统、空调制冷循环系统、市政供水管道、石油化工、纺织印染、造纸、食品医药及船舶能源等领域，作为防止不洁净水倒流入主管线、保障用水安全的可靠装置。 工作原理：带过滤防污隔断阀由两个隔开的止回阀和一个液压传动泄水阀组成，第一个止回阀阀体内装有过滤网。正常供水时，由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力，这个压差驱使泄水阀处于关闭状态，管路正常供水。当出口端压力高于中间腔（即发生倒流趋势时），即使两个止回阀同时失效，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，彻底阻断介质回流路径，保证上游供水卫生安全。该产品结构合理、密封性能强、坚固耐用、造型美观，是防止生活饮用水管道发生回流污染的安全装置。
双重止回 + 空气隔断，杜绝任何工况下的倒流污染：产品由两个独立串联的止回阀构成双重密封屏障——当其中一个密封面破坏时，另一个仍能可靠密封，防止回流。中间腔设有液压传动泄水阀，在出口端压力高于中间腔时自动开启泄压，并形成空气隔断，彻底防止任何工况条件下的倒流污染。这一“双止回+空气隔断+泄水阀”的组合设计，使得本产品的安全可靠性显著优于普通单止回阀。
内置过滤网，保护精密内件：第一级止回阀阀体内置高精度不锈钢过滤网，可有效拦截管路中的铁锈、焊渣、泥沙等杂质，防止杂质进入阀腔引发阀瓣卡滞、密封面划伤或膜片破损，延长阀门使用寿命，尤其适用于老旧管网或水质较差的工况。过滤网可拆卸清洗，维护便捷。
全不锈钢过流部件，卓越的耐腐蚀性能：阀体、阀盖、阀瓣及阀杆等所有与介质接触的过流部件均可选配优质不锈钢304或316L材质。316L不锈钢因添加钼元素，耐氯化物点蚀及缝隙腐蚀性能显著增强，适用于含氯介质、海水工况及潮湿腐蚀环境。弹簧选用304不锈钢，放污阀选用黄铜材质，确保长期浸泡在腐蚀性介质中仍保持优良的机械性能。
双止回阀一体化设计，结构紧凑流阻小：两个止回阀集成为一体，结构尺寸小、重量轻，安装维护方便。阀体采用流线型设计，介质通道平滑，阻力损失小，节约能源，水头损失远低于传统阀组方案。各活动部件均采用不锈钢等耐磨材料，使用寿命长。
安全泄水阀多重保护，智能自复位：产品在出口端压力高于中间腔、供水压力下降或进口压力降至零/负压等异常工况下均能自动响应，排水器自动开启泄压，防止产生虹吸倒流现象。压力恢复正常后，阀瓣在弹簧和介质压力的双重作用下自动关闭复位，无需人工干预，确保系统可持续安全运行。
宽范围参数覆盖，满足各类管线需求：公称通径覆盖DN50～DN600，公称压力覆盖PN1.0～PN2.5MPa，适用温度0℃～120℃，适用介质清水、原水、污水及弱腐蚀性液体。法兰连接标准符合GB/T 17241.6及GB/T 9113，可适配国内外多种工程管道接口，试验检验严格遵循GB/T 13927及API 598标准。
外表面静电喷涂环氧树脂，防腐美观：阀体外表面经环氧树脂粉末静电喷涂处理，漆膜厚度≥250μm，附着力强、耐腐蚀性优异，符合ANSI/AWWA C550标准，可在潮湿、户外及盐雾环境中长期使用，外形美观耐用。
低逸散设计，符合环保排放标准：阀杆密封及连接处采用多重密封结构，满足ISO 15848低逸散排放要求，有效降低介质微泄漏，符合日益严格的环保法规对VOCs排放的管控要求。
| 参数项目 | 数值 / 范围 |
|---|---|
| 产品型号 | HS41X-A（带过滤防污隔断阀）；RBS-BF系列（罗伯逊进口系列） |
| 公称通径 | DN50 — DN600（2″ — 24″） |
| 公称压力 | PN1.0、1.6、2.5 MPa（Class150） |
| 壳体试验压力 | 1.5 × 公称压力 |
| 密封试验压力 | 1.1 × 公称压力 |
| 适用介质温度 | 0℃ — 120℃（标准型）；高温定制型可达180℃ |
| 适用介质 | 清水、原水、污水、弱酸/弱碱溶液、石油制品、化工流体等（不含大量硬质颗粒） |
| 阀体材质 | 不锈钢304 / 不锈钢316L / 球墨铸铁QT450 / 铸铁HT250 / 铸钢WCB |
| 阀瓣材质 | 不锈钢 / 球墨铸铁 / 碳钢覆丁腈橡胶（NBR软密封） |
| 阀杆材质 | 不锈钢304 / 316 / 铝青铜 |
| 弹簧材质 | 不锈钢304 / 铬钒合金钢 |
| 过滤网材质 | 不锈钢304 / 316L（过滤精度0.5mm～2.0mm可定制） |
| 膜片材质 | 丁腈橡胶NBR / 三元乙丙橡胶EPDM / 氟橡胶FKM |
| 放污阀材质 | 黄铜 / 不锈钢304 |
| 密封泄漏等级 | 零泄漏（气泡级） |
| 连接方式 | 法兰连接（RF突面密封面） |
| 法兰标准 | GB/T 17241.6、GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN |
| 结构长度标准 | GB/T 12221 |
| 设计制造标准 | CJ/T 160-2010、ASSE 1013 |
| 试验检验标准 | GB/T 13927、API 598 |
| 水头损失 | ≤ 0.1MPa（额定流量工况） |
| 环境温度 | -30℃ ～ +60℃ |
| 表面处理 | 环氧树脂粉末静电喷涂（≥250μm），不锈钢材质酸洗钝化处理 |
结构型式选型：
材质升级：
不锈钢304型：经济通用型，适用于弱酸弱碱及一般腐蚀性介质，是给排水及消防系统标准配置。
不锈钢316L型：含钼元素，耐氯化物点蚀及缝隙腐蚀性能显著增强，pH范围扩展至3-11，适用于海水、含氯介质及强腐蚀性化工工况，是耐腐蚀性要求较高的首选配置。
球墨铸铁QT450型：经济通用型，韧性好、抗冲击，适用于市政供水及常规水处理系统，漆膜经ASTM B117盐雾试验≥500h不腐蚀。
铸钢WCB型：机械强度高，适用于中高压工况及较高温度管线。
全不锈钢系列（DF41W-16P型） ：阀体及所有过流部件均为不锈钢材质，内外防腐一体化设计，无需涂层，特别适用于高卫生等级、强腐蚀性介质及半导体行业超纯水管路。
密封材质选择：
丁腈橡胶（NBR）密封：标准配置，适用温度-10℃～+80℃，耐油耐磨，经济通用。
三元乙丙橡胶（EPDM）密封：适用温度-40℃～+120℃，耐热水、耐弱酸弱碱及蒸汽，耐候性优良，适用于热水系统及CIP清洗管路。
氟橡胶（FKM/Viton）密封：适用温度-20℃～+150℃，耐高温、耐化学品、耐强氧化剂，适用于高温介质及腐蚀性化学液体工况。
连接方式定制：
法兰连接（标准配置）：RF突面密封面/MFM凹凸面密封面，法兰标准可按GB/T 9113、JB/T 79、HG/T 20592、ANSI B16.5、DIN、JIS等多种国际标准定制。
螺纹连接（小口径）：NPT美标锥管螺纹/BSP英标管螺纹/G圆柱管螺纹，适用于DN≤50小口径仪表管路及快速安装。
对夹连接：结构紧凑，轴向长度短，适用于安装空间受限的场合。
卡箍快装连接：卫生级配置，快装快拆，适用于食品、制药行业无菌工艺管路。
附件与安全配置：
入口Y型篮式过滤器：不锈钢304/316L滤网，过滤精度30-80目/英寸，建议安装于阀前进一步保护精密内件。
弹性接头/波纹管补偿器：橡胶或不锈钢波纹补偿器，补偿管路热胀冷缩、减振降噪。
配对法兰及紧固件：金属缠绕垫片/PTFE垫片/柔性石墨垫片，双头螺栓及高强度螺母。
压力表接口/压力变送器（4-20mA） ：阀体配置压力表接口或压力变送器，实时监测阀前/阀后压力，便于系统调试和故障诊断。
排气阀：阀体顶部可配置自动排气阀，排除积聚气体，防止气阻影响止回阀响应。
表面处理与涂层：
不锈钢阀体：酸洗钝化处理（标准）、机械抛光或镜面抛光处理（卫生级配置）。
碳钢/铸铁阀体：环氧树脂粉末静电喷涂（漆膜厚度≥250μm），耐盐雾腐蚀性能优良，符合ANSI/AWWA C550标准，适用于户外及潮湿环境。
特殊工况定制：
高温型：适用温度扩展至+150℃（选用耐高温密封材料EPDM或FKM），适用于热水锅炉、热交换器及蒸汽冷凝水管路。
耐强腐蚀型：全不锈钢316L/哈氏合金C-276过流部件+FKM/PTFE密封，pH范围扩展至3-11，适用于强酸、强碱、有机溶剂及化工废水处理。
大口径型：公称通径可扩展至DN600以上（最大DN1000），适用于大型市政供水主干管网及水利工程。
高纯度/半导体级：内表面电解抛光处理（EP，Ra≤0.2μm），洁净装配无颗粒污染，密封材料符合FDA/USP Class VI认证，适用于半导体、光伏、LCD制程中的超纯水（UPW）及电子级化学品管路。
高海拔型：按海拔3500m以上工况进行电动执行器功率修正（需配置执行器时），绝缘等级提升至H级。
防爆型（电动型配置） ：ATEX / IECEx防爆认证（Ex d IIB T4 / Ex d IIC T4），适用于石油化工、天然气处理等Zone 1/Zone 2危险区域，配套防爆电磁阀、防爆接线盒及防爆电缆引入装置，整机防静电接地。
测试与证书：
出厂性能试验报告（密封性试验1.1倍公称压力、壳体强度试验1.5倍公称压力、全行程启闭时间、泄漏量检测）。
水头损失测试报告（不同流量工况下的压力损失曲线）。
CJ/T 160-2010标准符合性报告。
过滤网精度检测报告。
第三方型式试验报告。
EN 10204 3.1材质证明书（可溯源至炉批号，含阀体材质成分分析表）。
NACE MR0175/ISO 15156酸性环境符合性声明。
ISO 9001质量管理体系认证。
产品合格证及可追溯标识（每台产品附独立序列号及永久性铭牌）。
安装操作维护手册（含安装流向要求、过滤网清洗周期、密封件更换周期及常见故障代码表）。
重要提示：
带过滤防污隔断阀具有方向性，安装时应注意介质的流向必须与阀体上箭头所示方向一致（由第一级止回阀流向第二级止回阀），切不可装反。
本产品推荐安装于水管入户水表之后、生活用水管道接出非生活用水管道的起端、以及生活饮用水水箱进出水管上（水箱底部进水时）。
内置过滤网的清洗周期建议为每3-6个月一次，具体视水质情况而定。清洗时只需拆下第一级止回阀阀盖，取出滤网用清水冲洗干净即可，无需拆卸整体阀门。
安装时阀体与管道法兰对中，螺栓紧固应均匀对角锁紧，防止密封垫片受力不均而产生泄漏。应使用PTFE或金属缠绕垫片，严禁使用石棉橡胶板等吸水性材料代替。
防污隔断阀设置于水平管道上，阀盖向上，便于维护检修。寒冷地区应对阀体进行保温和防冻处理，防止结冰损坏。
当阀门使用过程中发现密封性能下降时，可先检查过滤网是否堵塞导致水头损失过大，如无异常再检查止回阀密封面磨损情况和泄水阀隔膜状态。
防污隔断阀的安全泄水阀属于精密部件，严禁私自拆卸或调节内部弹簧设定值，以免影响在压力异常时的灵敏度和可靠性。
阀门出厂前已进行整机密封测试和泄水阀动作测试，使用前无需再次整定。选型时应根据具体流量、介质特性（温度、pH值、腐蚀性等级）和安装空间条件，由厂家协助确定通径和材质的最优匹配方案。
阀门正常使用状态下泄水阀应保持关闭不滴水。若发现泄水阀在正常供水工况下持续滴水，应立即检查是否因污物卡滞或密封面磨损导致阀门无法完全复位，并及时维修或更换配件，否则会持续浪费水资源并影响正常供水压力。
