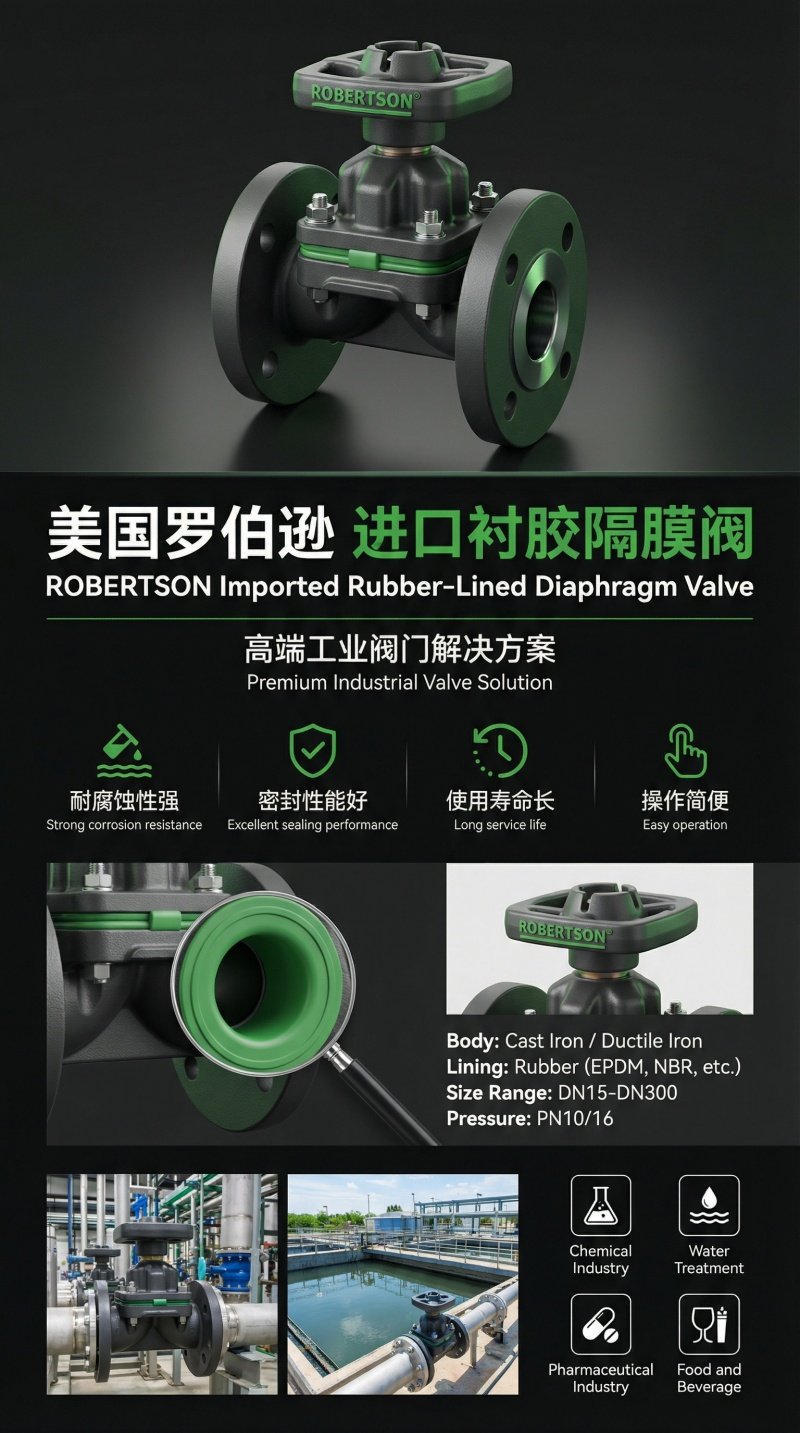

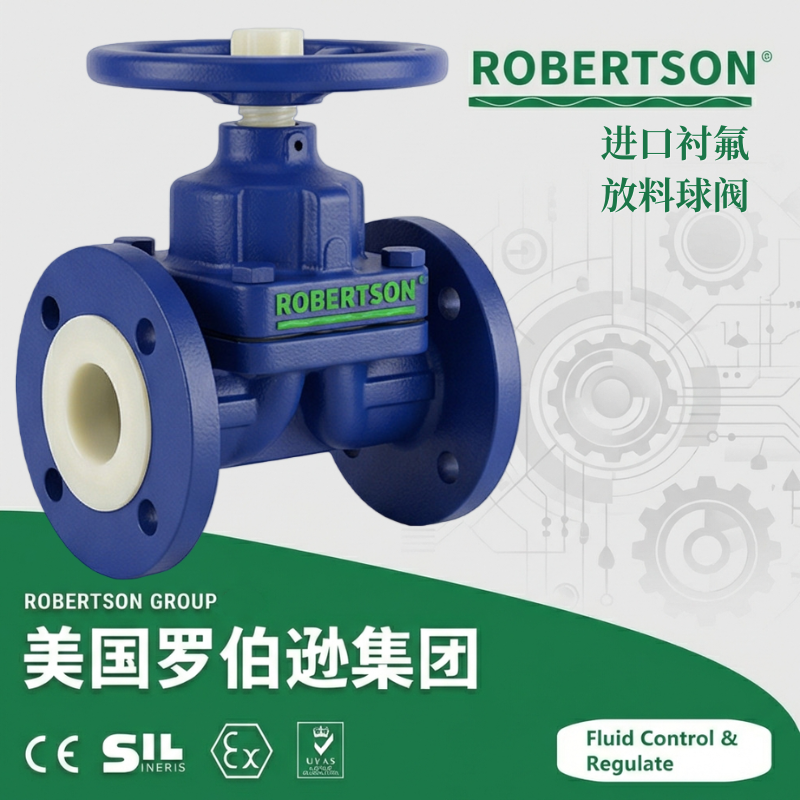

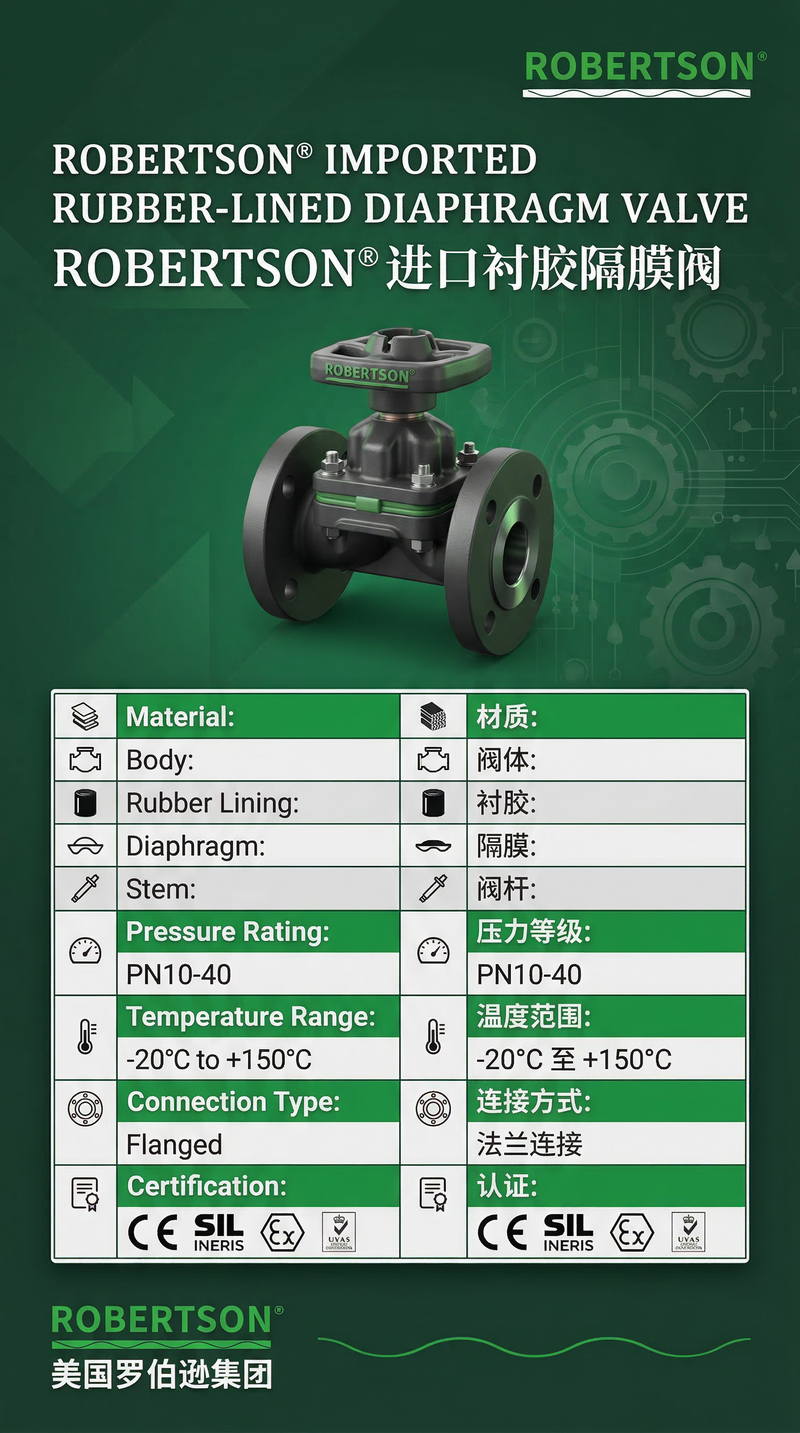

美国罗伯逊（ROBERTSON）进口不锈钢衬胶隔膜阀是一款采用无填料隔离式结构、专为强腐蚀性、高粘度及含悬浮颗粒介质工况设计的流体控制设备。该产品将进口优质不锈钢（SUS304 / SUS316L）金属阀体与模压橡胶衬里技术完美融合，所有与介质接触的阀体内腔表面均覆有致密的橡胶衬里层，弹性隔膜将阀体下部内腔与阀盖内腔完全隔开，使阀杆、阀瓣等运动部件与输送介质全程无接触，从结构上彻底省去了传统阀门的填料密封结构，杜绝了介质外漏与交叉污染的风险。 根据管路布局要求，本系列隔膜阀可提供 堰式（Weir Type） 和直流式（Straight Through Type） 两种核心结构形式：堰式结构（G41J型） 阀体中部设凸起堰脊，启闭行程短，是应用最广泛的通用型式；直流式结构（G45J型） 流道平直、全通径无阻隔，流阻极小，特别适用于高粘度浆料及含颗粒介质的低压损输送。驱动方式涵盖手动（手轮/手柄）、气动（单作用/双作用） 及电动（开关型/调节型），可按需配置限位开关、电磁阀、空气过滤减压阀、电气定位器等附件，实现就地手动操作与远程自动化控制，广泛应用于化工、石油、制药、食品、环保、冶金、印染等行业腐蚀性介质管路的可靠截断与流量调节。 工作原理：隔膜阀的启闭件是一块用软质材料制成的隔膜，当阀杆向上提升时，弹性隔膜在介质压力作用下高举脱离流道，阀门开启；当阀杆下压时，隔膜被压在阀体堰脊或直通流道轮廓上，阀门严密关闭。这一设计使驱动部件与介质完全隔离，介质不会外漏，同时避免了阀杆腐蚀和填料磨损，特别适用于输送泥浆、食品浆料、药品、纤维性粘合液等特殊流体。
全隔离无泄漏密封结构，杜绝介质外漏风险：复合隔膜将阀体下部腔与阀盖内腔完全隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质全部隔离，省去填料密封结构，介质的内漏和外漏可同时避免。由于管线中隔膜阀的操作机构不暴露在输送流体中，故不具污染性，也不需要填料，阀杆填料部不可能泄漏。弹性密封的开闭件采用高回弹橡胶复合材料，关闭时与阀体堰脊（或直通轮廓）紧密贴合，确保气泡级零泄漏，适用于强腐蚀、高粘度、含颗粒或纤维介质的可靠截断与调节。没有填料函，从根本上消除了传统阀门阀杆处外漏隐患。
流线型平滑流道，流通能力大压力损失小：隔膜阀的流道为流线型设计，平滑无死角，介质可在低流阻下顺利通过。堰式结构启闭行程短、切断可靠；直流式结构流道与管道成一直线，全通径无缩颈，流阻极小，额定流量系数显著高于同口径其他类型阀门，可获得较大的流量。流道内无任何阻碍或凹槽，介质不会在阀腔内沉积，避免堵塞和腐蚀结垢，特别适用于输送粘稠流体、含颗粒介质及纤维性悬浮液。
多重耐腐蚀橡胶衬里，适配各类腐蚀性介质：阀体内腔表面覆有软橡胶、硬橡胶、氯丁胶（CR）、丁基胶（IIR）、三元乙丙胶（EPDM）及氟橡胶等多种高品质衬里材料，通过高温硫化工艺与金属基体紧密结合，耐腐蚀、耐磨损、耐冲击。除强氧化剂（如硝酸、铬酸、浓硫酸）及有机溶剂外，衬胶阀门可广泛适用于各类酸碱盐溶液、镀金属溶液、氢氧化钠、氢氧化钾、氨水、醇类、醛类、水泥、石灰浆、植物油等腐蚀性、粘性流体。
隔膜可更换维护，衬里层逐台电火花检测：隔膜作为易损件，在长期频繁启闭后可能出现疲劳断裂，可通过拆开阀盖快速更换，无需拆卸阀体，大幅缩短维护停机时间，降低运营总成本。阀体衬里层出厂前100%进行电火花检测，确保衬里无针孔缺陷；逐台1.5倍公称压力壳体强度试验和1.1倍公称压力密封试验，确保阀门在额定压力范围内的安全性与可靠性。
堰式与直流式双结构体系，全面适配管路布局：
堰式隔膜阀（G41J型） ：阀体中部设凸起堰脊，启闭行程短、切断可靠，是最广泛应用的通用型式，适用于常规截断工况。
直流式隔膜阀（G45J型） ：全通径直通流道，与管道轴线成一直线，无缩颈、无阻隔，流阻极小，额定流量系数高，特别适用于高粘度浆料、纤维性介质及含大颗粒物料工况。
多种驱动方式，满足就地操作与远程自动化控制：支持手动（手轮/手柄）、气动（单作用弹簧复位常闭/常开、双作用）和电动（开关型/调节型）三种驱动方式。气动执行器可配套电磁阀、限位开关、空气过滤减压阀及电气定位器，接收4-20mA信号实现阀门开度连续精确调节；电动执行器可接收4-20mA信号控制阀门开度，输出阀位反馈信号，与PLC/DCS系统无缝对接实现远程集中控制和无人值守自动化运行。
宽口径宽压力覆盖，严格遵循国际标准：公称通径覆盖DN15至DN500，公称压力覆盖PN0.6、1.0、1.6 MPa（Class 150），适用温度范围覆盖-10℃至+150℃（依衬里和隔膜材料而定），可根据不同介质特性灵活选配衬里与隔膜材质，满足各种温度及腐蚀等级工况的要求。产品设计与制造遵循GB/T 12239、BS 5156等国内外标准，结构长度按GB/T 12221、JB/T 1688执行，法兰连接尺寸按GB/T 4216、JB/T 78、BS 4504、DIN、ANSI等多种标准定制。
| 参数项目 | 数值 / 范围 |
|---|---|
| 产品型号系列 | G41J（堰式）、G45J（直流式）、G641J（气动）、G941J（电动）、EG641J（气动衬胶） |
| 公称通径 | DN15 — DN500（1/2″ — 20″）；标准系列 DN15 — DN400 |
| 公称压力（国标） | PN0.6、1.0、1.6 MPa（PN6 / PN10 / PN16）；PN1.0为广泛通用等级 |
| 公称压力（美标） | Class 150（对应PN1.6MPa） |
| 壳体试验压力 | 1.5 × 公称压力（PN1.0：1.5MPa；PN1.6：2.4MPa） |
| 密封试验压力 | 1.1 × 公称压力 |
| 低气压密封试验压力 | 0.6 MPa（GB/T 13927标准） |
| 适用介质温度（硬橡胶/NR衬里） | -10℃ — +85℃ |
| 适用介质温度（软橡胶/BR衬里） | -10℃ — +85℃ |
| 适用介质温度（氯丁胶/CR衬里） | -10℃ — +105℃ |
| 适用介质温度（丁基胶/IIR衬里） | -10℃ — +120℃ |
| 适用介质温度（三元乙丙胶/EPDM） | -10℃ — +120℃（短时可达+150℃） |
| 适用介质温度（氟橡胶/FKM） | -10℃ — +150℃ |
| 适用介质温度（搪瓷衬里/无衬里不锈钢） | ≤ 150℃ |
| 适用介质（W型） | 非腐蚀性流体（水、空气、油品等） |
| 适用介质（J型） | 一般腐蚀性流体（盐酸、稀硫酸、碱溶液、盐溶液等） |
| 适用介质（衬胶） | 氢氯酸、氟硅酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油等 |
| 注意事项 | 一般不宜用于温度高于60℃及输送有机溶剂和强氧化介质（如硝酸、铬酸、浓硫酸、过氧化氢等）的管路中，也不宜在较高压力的管路中使用 |
| 阀体材质 | 不锈钢 SUS304 / SUS316L、铸铁 HT250、球墨铸铁 QT450、铸钢 WCB、碳钢 |
| 衬里材质 | 硬橡胶（NR）、软橡胶（BR）、氯丁胶（CR）、丁基胶（IIR）、三元乙丙胶（EPDM）、氟橡胶（FKM）、硅橡胶、搪瓷、无衬里 |
| 隔膜材质 | 天然橡胶（NR）、丁基胶（IIR）、三元乙丙胶（EPDM）、氯丁胶（CR）、丁晴胶（NBR）、氟橡胶（FKM）、硅橡胶（SI）、海帕隆（CSPE）、PTFE/EPDM复合膜 |
| 阀瓣材质 | 铸铁、碳钢、不锈钢 |
| 阀杆材质 | 碳钢、不锈钢 2Cr13 / 304 / 316 |
| 手轮材质 | 铸铁、碳钢（手动型） |
| 密封泄漏等级（橡胶隔膜） | 零泄漏（气泡级） |
| 密封泄漏等级（PTFE隔膜） | ≤ 0.5% × 阀额定容量 |
| 密封泄漏标准 | GB/T 13927 A级 / BS 6755 Rate A |
| 检测方式 | 衬里层100%电火花检测（逐台检测），试验与检验按GB/T 13297标准 |
| 连接方式 | 法兰连接（RF突面密封面） |
| 法兰标准 | GB/T 4216、JB/T 78、GB/T 9113、JB/T 79、BS 4504、DIN 2532、JIS B2212、ANSI B16.1 |
| 结构长度标准 | GB/T 12221、JB/T 1688、BS 5156 |
| 设计制造标准 | GB/T 12239、BS 5156 |
| 试验检验标准 | GB/T 13297、GB/T 13927、BS 5156、BS 6755 |
| 驱动方式 | 手动（手轮/手柄）、气动（单作用/双作用）、电动（开关型/4-20mA调节型） |
| 气源压力（气动型） | 0.4 — 0.7 MPa（4 — 7 bar） |
| 气源接口 | G1/4″ / RC 1/4″ |
| 气缸类型 | 双作用（通气开、通气关）/ 单作用（常闭FC、常开FO，弹簧复位） |
| 气缸材质 | 铝合金（标准）、碳钢（可选） |
| 控制气体 | 中性气体、空气 |
| 环境温度（执行器） | -10℃ ～ +60℃ |
| 防护等级 | 手动：IP54；气动/电动：IP65 / IP67（依配置而定） |
| 防爆等级（选配） | Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx认证） |
| 阀体设计寿命 | ≥ 15 年（正常工况条件下） |
| 隔膜更换周期 | 依启闭频次及介质腐蚀性等级，一般6-12个月检查，2-3年更换 |
结构型式选型：
堰式隔膜阀（G41J型） ：标准配置，阀体中部设凸起堰脊，启闭行程短，切断可靠，适用一般截断工况，是最广泛应用的通用型式。
直流式隔膜阀（G45J型） ：全通径直通流道，与管道成一直线，无缩颈、无阻隔，流阻极小，额定流量系数高，特别适用于高粘度浆料、纤维性介质及含大颗粒物料工况。
三通隔膜阀：适用于管路介质换向、分流、合流的多通路切换控制。
直通式隔膜阀（G46J型） ：结构紧凑，适用于空间受限的安装位置。
阀体材质升级：
不锈钢304/316L型：经济通用型，耐腐蚀性优异，适用于医药、食品及化工高洁净要求工况。不锈钢无衬里型号适用温度≤150℃，适用一般腐蚀性介质。
铸铁HT250型：经济通用型，适用于中低压及一般腐蚀性介质工况。
球墨铸铁QT450型：韧性好、耐冲击，适用于压力波动频繁的工况。
铸钢WCB型：机械强度高，适用于中高压及较高温度工况。
碳钢型：经济型材质，适用于非腐蚀性或弱腐蚀性介质工况。
衬里材质升级（橡胶衬里系列） ：
硬橡胶（NR） ：适用温度-10℃～+85℃，耐酸、碱、盐溶液，除强氧化剂外适用于盐酸、磷酸、碱液、镀金属溶液，是应用最广泛的衬里材料。
软橡胶（BR） ：适用温度-10℃～+85℃，耐磨性能突出，适用于含固体颗粒的硫酸、氢氧化钾、氨液、水泥、煤渣灰、颗粒状化肥及磨损性较强的固态流体、各种浓度粘稠液工况。
氯丁胶（CR） ：适用温度-10℃～+105℃，耐油、耐老化、耐候性能优良，适用于油类、pH值波动大的泥浆以及强氧化性化学介质。
丁基胶（IIR） ：适用温度-10℃～+120℃，抗腐蚀、耐磨耗，能耐极大多数有机酸、碱和氢氧化合物、无机盐、无机酸、元素气体、醇类、醛类、醚类、酮类、酯类等，是应用最广泛、耐高温性能较优的衬里材料。
三元乙丙胶（EPDM） ：适用温度-10℃～+120℃（短时可达+150℃），耐热水、弱酸弱碱、蒸汽及臭氧，适用于水处理、蒸汽工况及恶劣气候条件。
氟橡胶（FKM/Viton） ：适用温度-10℃～+150℃，耐高温、耐化学品、耐油、耐强氧化性介质，适用于高温及强腐蚀工况。
搪瓷衬里：适用温度-10℃～+175℃，抗磨损，耐卤素、醇酯类化合物，适用于高洁净及耐温耐磨工况。
无衬里（不锈钢阀体） ：适用温度≤150℃，适用一般腐蚀性介质及高洁净要求。
隔膜材质选择：
天然胶（NR）隔膜：适用温度≤85℃，耐磨损、弹性好，适用于含颗粒介质。
丁基胶（IIR）隔膜：适用温度≤120℃，耐热、耐酸碱、耐老化，是应用最广泛的标准隔膜材质。
三元乙丙胶（EPDM）隔膜：适用温度≤120℃，耐臭氧、耐候性优，适用于水、热水及弱酸碱介质。
氯丁胶（CR）隔膜：适用温度≤85℃，耐油、耐化学品，适用于油类及化工介质。
氟橡胶（FKM）隔膜：适用温度≤150℃，耐高温、耐腐蚀，适用于高温强腐蚀工况。
硅橡胶（SI）隔膜：适用温度≤200℃，耐高低温、食品级，适用于食品、制药及高洁净生物工艺。
PTFE/EPDM复合隔膜：标准卫生级配置，PTFE层耐强酸强碱及有机溶剂，背衬EPDM提供机械柔韧性，兼具耐腐蚀性与弹性双重优势，耐温-10℃～+150℃。
海帕隆（CSPE）隔膜：适用温度≤120℃，耐臭氧、耐候、耐化学品。
驱动方式选配：
手动型（G41J / G45J） ：手轮手动操作，经济实用，操作直观，适用于常规现场操作。阀盖上端标有可窥见阀门处于启或闭位置的显示色别，以指示阀门的启闭行程。
气动型（G641J / EG641J） ：以压缩空气为动力源，配备电磁阀、限位开关、空气过滤减压阀、气动三联件及手动操作机构（手轮机构），实现就地手动/远程自动切换控制。气动附件配置：单电控电磁阀（二位三通，单作用执行器用）/双电控电磁阀（二位五通，双作用执行器用）、限位开关回讯器（无源触点信号输出/接近传感器5-24V直流输出）、电气定位器（接收4-20mA信号实现阀门开度连续精确调节，输出阀位反馈信号，支持HART/Profibus通讯）、气动定位器（气动信号输入实现调节控制）、空气过滤减压阀（过滤精度5μm，气源净化稳压）、气源处理三联件（过滤器+减压阀+油雾器）、手轮机构（气源故障时手动操作）、保位阀（气源故障时保持当前阀位）。

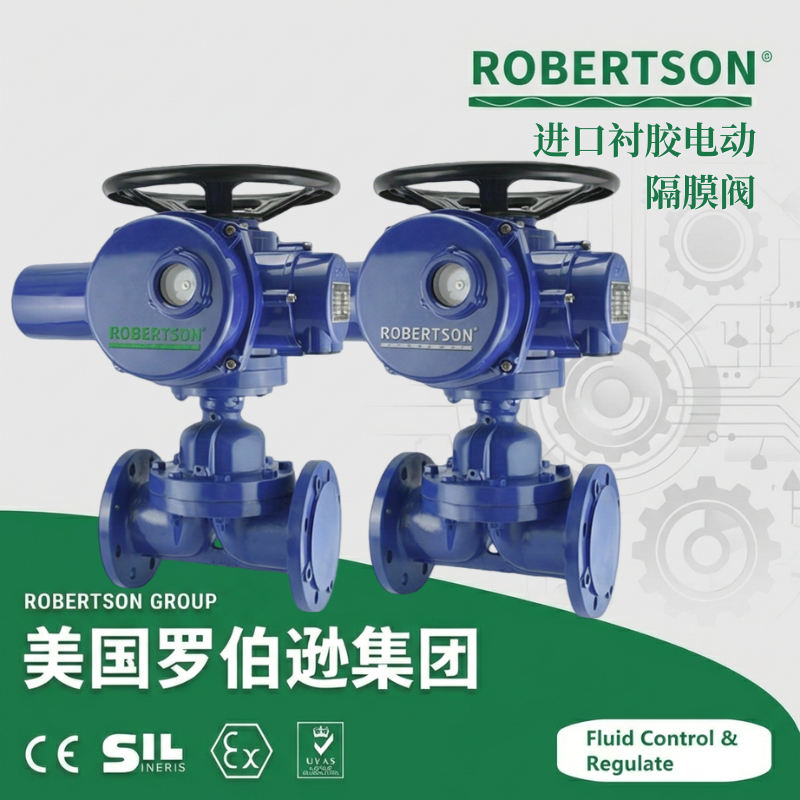

电动型（G941J） ：铝合金壳体电动执行器，一体化结构，电压AC 220V / AC 380V（标准）或AC 110V、DC 24V，防护等级IP65/IP67。内置伺服控制器，支持开关型（两位式全开全关控制，配有无源触点信号反馈）或调节型（接收4-20mA电流信号，实现阀门开度连续精确调节，输出4-20mA阀位反馈信号），内置过热保护、过载保护及电机堵转保护，支持现场总线通讯（RS485 Modbus RTU / Profibus DP），标配机械离合手轮（断电应急操作）。
防爆电动型（G9B41J防爆式） ：防爆等级Ex d IIB T4 / Ex d IIC T4（ATEX / IECEx防爆认证），防爆接线盒及防爆电缆引入装置，适用于Zone 1/Zone 2危险区域。
防爆配置：
防爆等级：Ex d IIB T4 Gb / Ex d IIC T4 Gb（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域（石油化工、天然气处理、煤矿等易燃易爆环境）。
防爆结构：隔爆型，将可能产生火花、电弧的电气部件完全封闭于高强度隔爆外壳内。
配套防爆执行器、防爆电磁阀（Ex d IIB T4 / Ex d IIC T4）、防爆限位开关、防爆接线盒及防爆电缆引入装置。
防静电装置：阀杆与阀体之间设置导电弹簧或接地导线，确保静电荷安全泄放。
阀门附件与智能监控系统：
就地控制箱（不锈钢304箱体，户外防雨型，带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关）。
全自动安全保护控制柜（集成过载、短路、缺相、泄漏、超温多重保护及远程通讯接口）。
限位开关/接近传感器：阀门开闭状态反馈（无源触点信号或5-24V直流开关量输出）。
4-20mA阀位反馈装置：输出模拟量阀位信号，用于DCS系统集成。
Y型篮式过滤器（不锈钢304/316L滤网，30-80目/英寸），建议安装于阀前防止杂质损伤隔膜和衬里密封面。
出口止回阀：防止停泵/停机后介质倒流及水锤冲击。
弹性接头/波纹管补偿器：补偿管路热胀冷缩、减振降噪。
配对法兰及紧固件：金属缠绕垫片/PTFE垫片/柔性石墨垫片，双头螺栓及高强度螺母。
特殊工况定制：
高温型：三元乙丙胶（EPDM）衬里适用温度扩展至+120℃（短时可达+150℃），PTFE隔膜适用温度可达+150℃，硅橡胶隔膜适用温度可达+200℃，适用于热水、热油及高温蒸汽冷凝水管路。
耐磨型（浆料/矿浆专用） ：氯丁胶（CR）衬里、软橡胶（BR）衬里耐磨性突出，阀瓣及隔膜材质选用耐磨增强型，适用于水泥、煤渣灰、颗粒状化肥、矿浆、砂砾等高磨损介质。
高纯度/半导体级：不锈钢316L阀体+PTFE隔膜/复合隔膜，内表面电解抛光处理（Ra≤0.4μm），符合FDA/USP Class VI标准，适用于半导体、LCD、光伏制程中的高纯度化学品输送。
耐强腐蚀型（衬氟型） ：衬里材质升级为PTFE/F46/PFA，适用于强酸（硫酸、盐酸、硝酸、氢氟酸）、强碱及有机溶剂，适用温度扩展至-20℃～+180℃。
船用型：提供中国船级社（CCS）、法国船级社（BV）、美国船级社（ABS）、英国劳氏船级社（LR）等国际权威船级社认证，防盐雾涂层（NORSOK M-501标准），适用于船舶及海洋平台腐蚀性介质输送管路。
连接方式定制：
法兰连接（标准配置）：RF突面密封面，法兰标准可按GB/T 4216、JB/T 78、GB/T 9113、JB/T 79、BS 4504、DIN、JIS、ANSI等多种标准定制。
卡箍快装连接（卫生级）：卡箍快装接口，无死角，快装拆洗，适用于食品、制药、饮料行业无菌工艺管路，可在线CIP清洗。
螺纹连接：NPT美标锥管螺纹/BSP英标管螺纹/G圆柱管螺纹，适用于小口径快速安装。
焊接连接：对焊连接（BW）/ 承插焊（SW），适用于永久性无泄漏要求的高压及高温工况。
表面处理与涂层：
碳钢阀体外表面：环氧树脂粉末静电喷涂（漆膜厚度≥250μm），耐盐雾腐蚀性能优良。
不锈钢阀体：酸洗钝化处理（标准）、机械抛光或镜面抛光处理（卫生级配置）。
不锈钢内件：电解抛光处理（EP级，钝化膜致密）。
重要提示：
衬胶隔膜阀的方向性取决于管路布局，堰式结构应确保流向与阀体箭头方向一致；直流式结构可双向安装。
隔膜为易损件，其寿命取决于启闭频次、介质温度和腐蚀性等级，建议每6-12个月检查一次隔膜状态，发现老化、裂纹或穿孔时应及时更换。

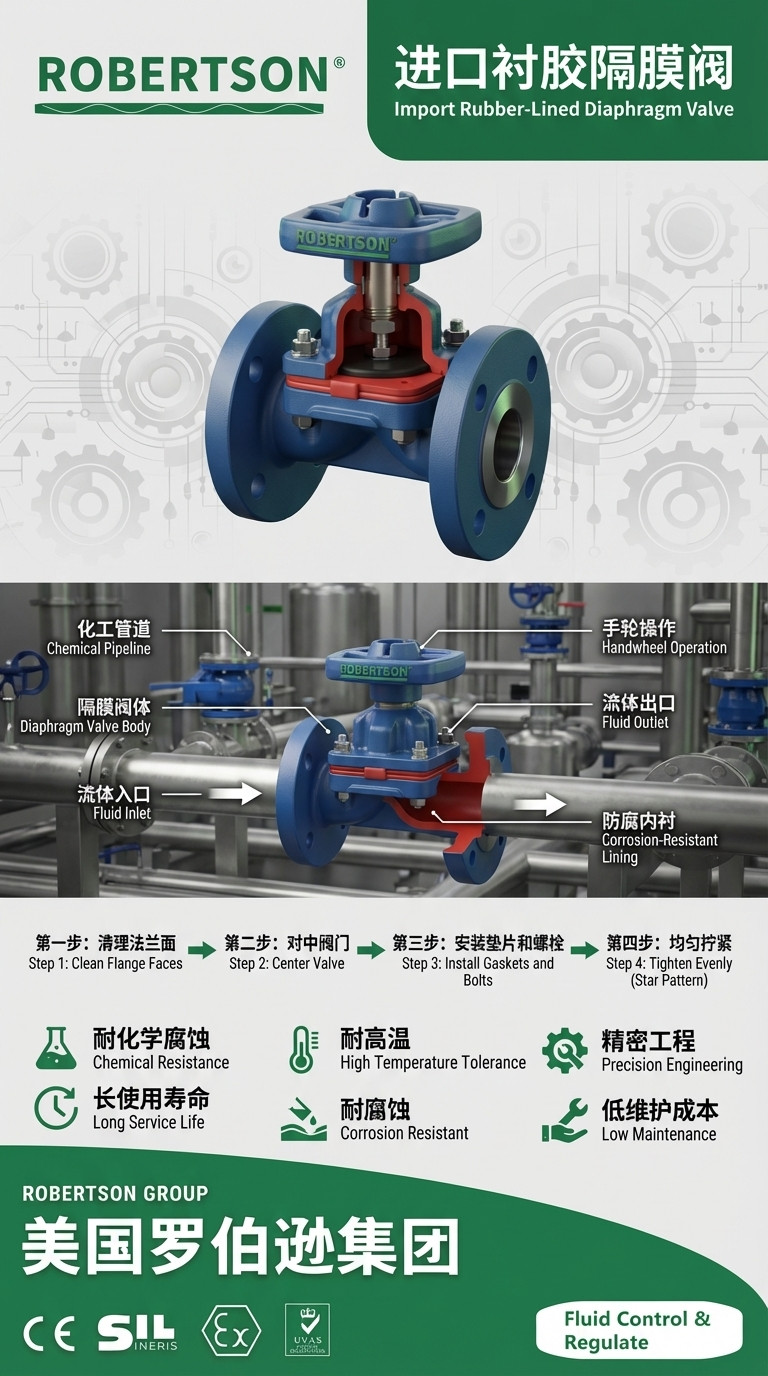

安装时阀体与管道法兰对中，螺栓紧固应均匀对角锁紧（扭矩值参考法兰螺栓紧固扭矩表），防止衬里层因受力不均而产生破裂。应使用氟塑料密封垫片（PTFE垫片），严禁使用石棉橡胶板等吸水性非氟材料代替。
严禁在已安装的衬胶阀门及管件上进行任何高温焊接作业（如管道对焊），焊接产生的高温会严重破坏橡胶衬里层。衬胶阀门不宜长期输送含大量坚硬颗粒（粒径>2mm）或高浓度固体浆料超出设计工况，否则会加速衬里层磨损甚至导致隔膜穿孔。
橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀变形，影响阀门密封性能和使用寿命。
手动操作阀门时不得借助于辅助杠杆或加力杆操作，以防扭矩过大而损伤驱动部件或密封部位。开启和关闭到位后请勿继续用力旋转。
阀门长期存放时，应置于干燥通风室内，避免露天日晒雨淋，防止橡胶老化和变形；存放期间密封副应呈微启状态（稍开一点），避免隔膜长期受压发生永久变形。
衬胶阀门不适用于输送有机溶剂（如丙酮、苯类）和强氧化剂（如硝酸、铬酸、浓硫酸、过氧化氢等）介质，超出衬里材料额定化学耐受范围的介质会迅速破坏橡胶衬里层，造成密封失效。选型时应根据介质成分、温度、浓度及含固量等工况参数，由厂家协助确定衬里材料和隔膜材质的最佳匹配方案。
