材质升级与表面处理
-
阀体材质升级：不锈钢304（CF8，经济通用型，适用于一般洁净介质）/ 不锈钢304L（超低碳不锈钢，抗晶间腐蚀）/ 不锈钢316（CF8M，含钼成分，耐氯化物腐蚀及海水工况）/ 不锈钢316L（CF3M，超低碳含钼不锈钢，是制药及生物工程行业标准配置，适用于强腐蚀性介质及高洁净要求）/ 双相不锈钢2205/2507（含高浓度氯离子、硫化物的强腐蚀环境）/ 哈氏合金C-276（极端腐蚀性介质，耐强酸及氯离子腐蚀）/ 钛材（耐海水及稀酸腐蚀，轻量化结构）
-
内表面抛光等级升级：机械镜面抛光Ra≤0.8μm（标准配置） / 精密机械抛光Ra≤0.4μm（卫生级配置） / 电解抛光（EP）Ra≤0.2-0.25μm（EP电抛光，钝化膜致密，表面镜面光泽无残留，满足高洁净半导体和注射水WFI级要求）
-
外表面处理：镜面抛光 / 亚光缎面处理（防指纹） / 酸洗钝化处理（增强耐腐蚀性，消除表面热影响区）
-
电解抛光的优点：表面形成一层封闭的、厚厚的氧化铬钝化膜，能量接近合金的正常水平，介质残留的数量大幅减少，耐腐蚀性能显著提升
-
-
隔膜材质选择
-
EPDM（三元乙丙橡胶） ：标准配置，适用温度-20℃～+120℃（短时150℃灭菌），耐热水及弱酸弱碱，弹性好，寿命长，是绝大多数水介质食品制药隔膜阀的标准选择
-
EPDM+PTFE复合膜：耐温-20℃～+150℃，介质接触面为PTFE，耐强酸强碱、有机溶剂，背衬EPDM提供机械柔韧性，兼具耐腐蚀性与弹性双重优势，是卫生及化工行业首选的升级配置
-
PTFE（聚四氟乙烯隔膜） ：耐温-20℃～+180℃，耐强酸强碱，化学稳定性极优，几乎不与任何化学品发生反应，但材质较硬，操作扭矩稍大于EPDM
-
硅橡胶（VMQ） ：食品级，适用温度-30℃～+120℃，符合FDA 21 CFR 177.2600标准，适用于食品、制药及高洁净生物工艺，低温弹性良好
-
FKM（氟橡胶） ：适用温度-10℃～+150℃，耐高温及油类化学品、强氧化性酸碱，适用于高温工艺及耐化学介质要求高的场景
-
EPDM/EPDM双层带纺织层膜片：专为高循环寿命工况设计，织物层增强机械韧性和抗疲劳性，防止真空管路中膜片被吸破
-
导电型防静电EPDM：ATEX防爆区域配置，消除静电积聚风险，适用于有机溶剂、粉末或干蒸汽等易燃工艺
-
-
阀门结构型式
-
堰式隔膜阀（Weir Type） ：阀体中部设凸起堰脊，隔膜压紧在堰脊上实现关断，启闭行程短，通用广泛，应用于一般截断工况
-
直流式隔膜阀（Straight Through Type） ：全通径直通流道，无缩颈、无阻隔、流阻极小，适用于高粘度浆料（如糖浆、培养基浆液）及含颗粒物料工况
-
T型无菌隔膜阀（Bio-Tek型） ：罐底或管道转接处零死角设计，专用于生物反应器取样口、排放阀或配液系统死角焊接位置，满足ASME BPE认证
-

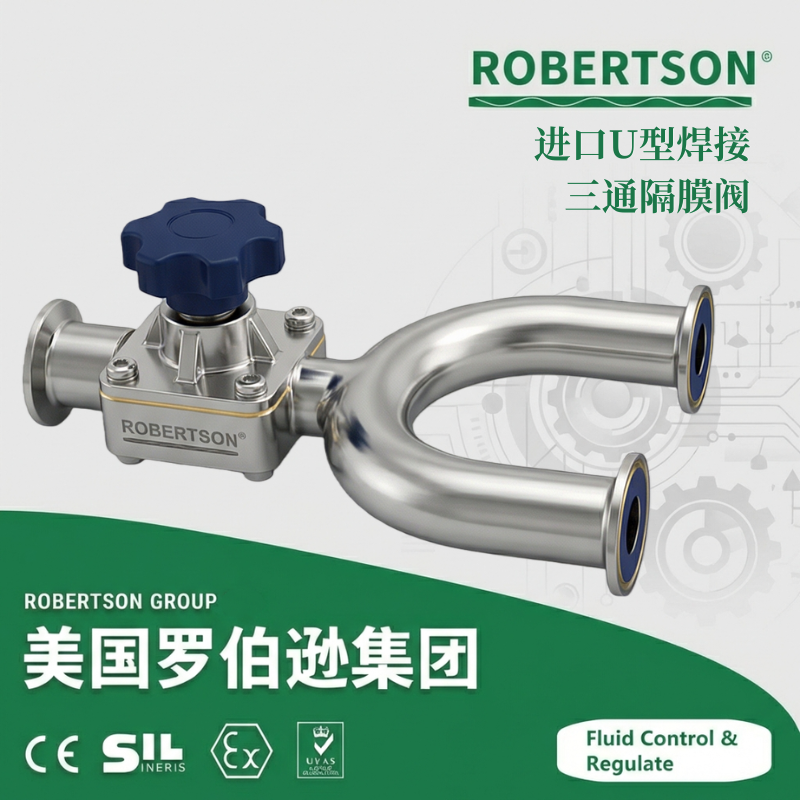

多通道罐底隔膜阀：二通、三通、四通道一体化设计，安装在罐体或反应器底部最低点，实现高效全排空、无残留取样/排放/冲洗工艺
-
直通三片式结构（在线维护型） ：阀体可分解为三段，便于密封件更换、阀座检查和内腔深度清洗
-
-
连接方式定制
-

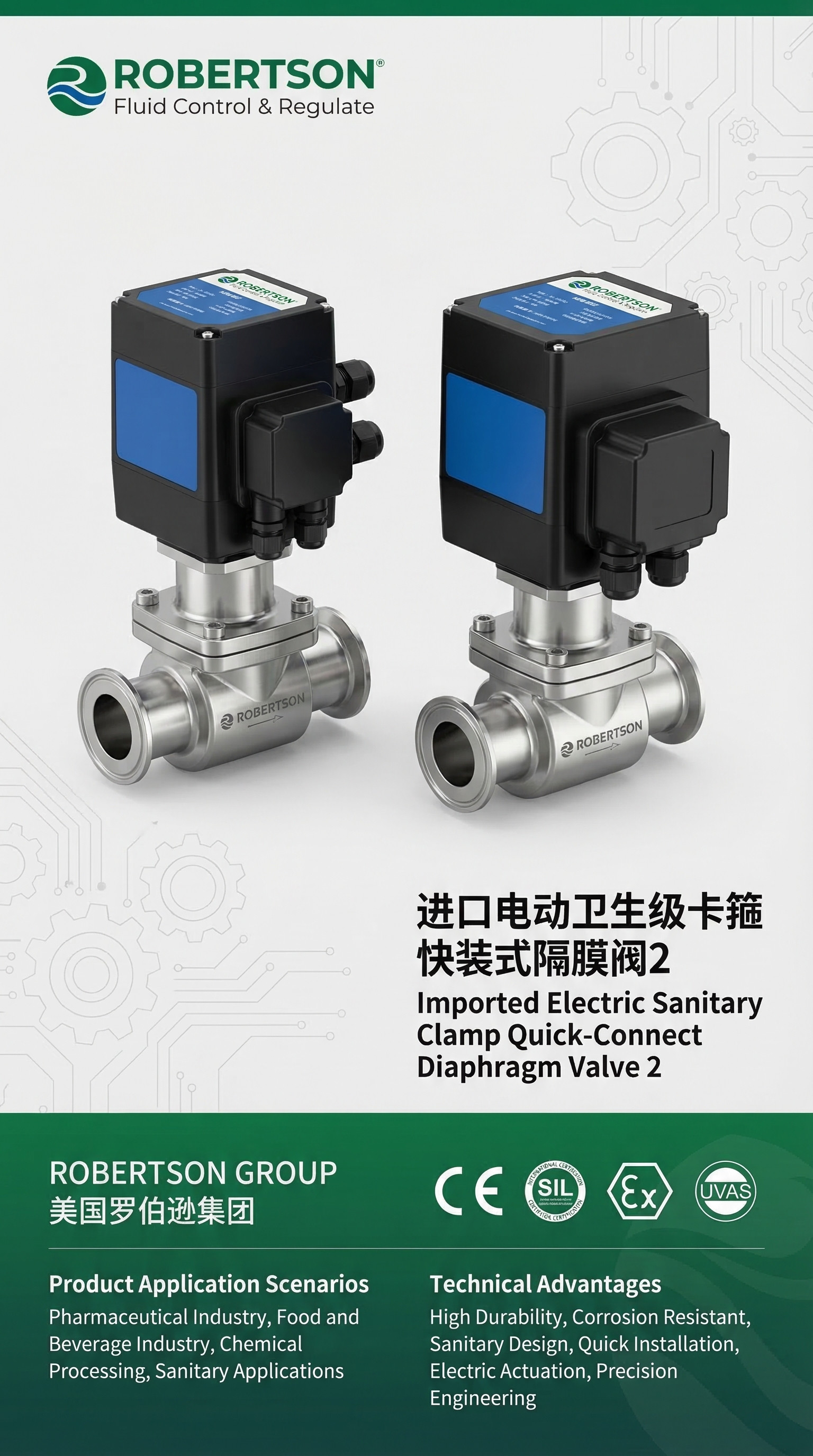

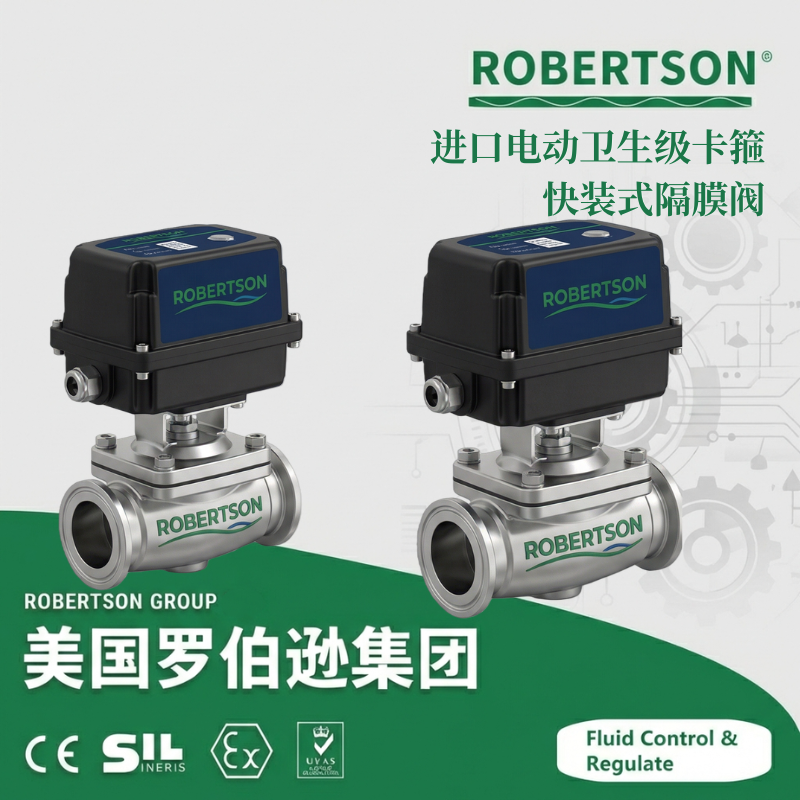

卡箍快装式（Tri-Clamp / Clamp，标准配置） ：快装拆洗，适配ISO、DIN、IDF、SMS、3A、ASME BPE等多种卡箍标准，可快速拆装和清洗，是食品及制药行业使用最广泛的连接方式
-
快装（一端焊接/一端卡箍） ：用于在线段连接不同标准的设备接口
-
焊接连接（对焊BW） ：适用于固定高压管道、罐体刚性接口及长时间免拆维护的高温SIP工艺，消除了法兰/螺纹中的死角积存残留的可能
-

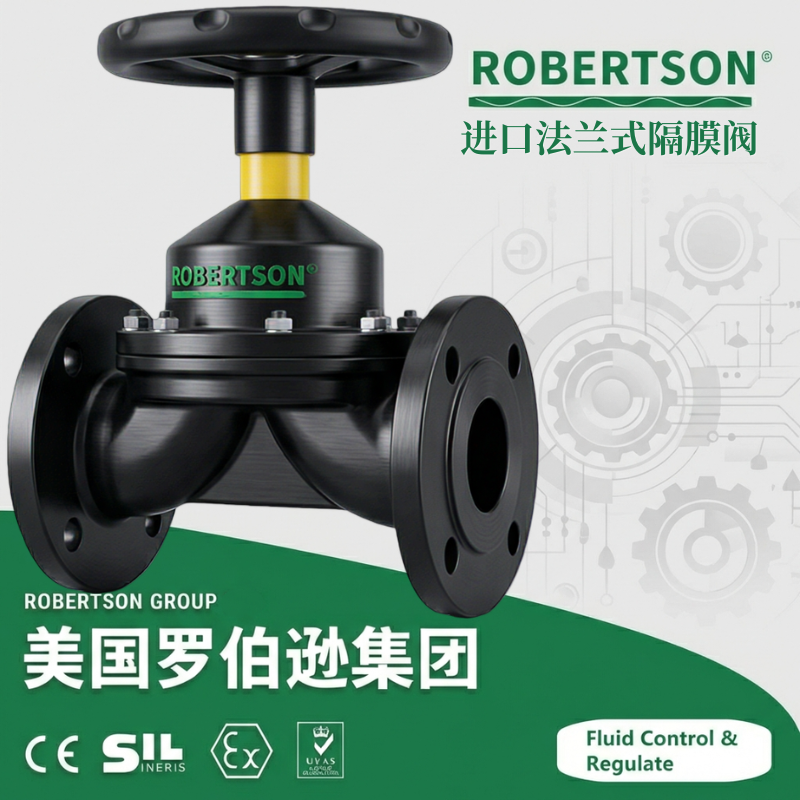

法兰连接（RF突面） ：适用于大口径DN50以上管道与罐底阀安装，连接刚性高，但仍属食品级次选方案
-
螺纹连接（NPT / BSP / G） ：小口径仪表管路及实验室设备连接
-
-

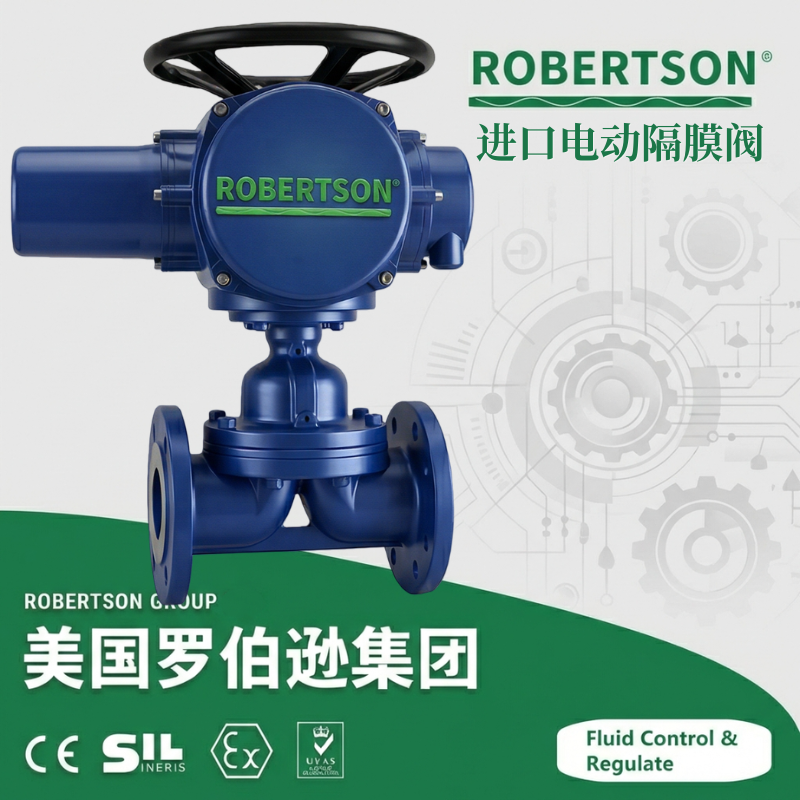

电动执行器类型与控制方式
-
开关型执行器：实现对阀门的全开或全关控制（两位式），配有无源触点信号反馈或到位指示灯信号，适用于远程启停控制
-
无源触点型：开关型基础上附加无源触点信号输出（开闭状态反馈至PLC数字量输入模块）
-
开度信号型（电位计型） ：开关型基础上附加1/5K导电塑料电位计，输出电阻信号反馈阀门开度（0-1KΩ等）
-
智能调节型执行器（内置伺服） ：接收4-20mA电流信号或1-5V、0-10V电压信号，实现阀门开度的连续精确调节（闭环控制），输出4-20mA阀位反馈信号，无须外配定位器。控制精度基本误差≤±1.0%，回差≤1.0%，死区≤1.0%
-
智能一体化型执行器：内置CPU控制器，LCD液晶显示屏，支持现场按键操作（就地参数设定及阀位手动控制）、远程控制、参数设定、故障自诊断及现场总线通讯
-
现场总线通讯型：支持RS485 Modbus RTU通讯协议 / Profibus DP总线 / HART通讯 / AS-i总线接口，可实现与DCS/SCADA系统集成联控
-
多电压配置：除标准AC 220V/50Hz供电外，还可提供AC 110V、AC 380V（三相工业用电）、DC 24V安全低电压等多种驱动方案
-
-

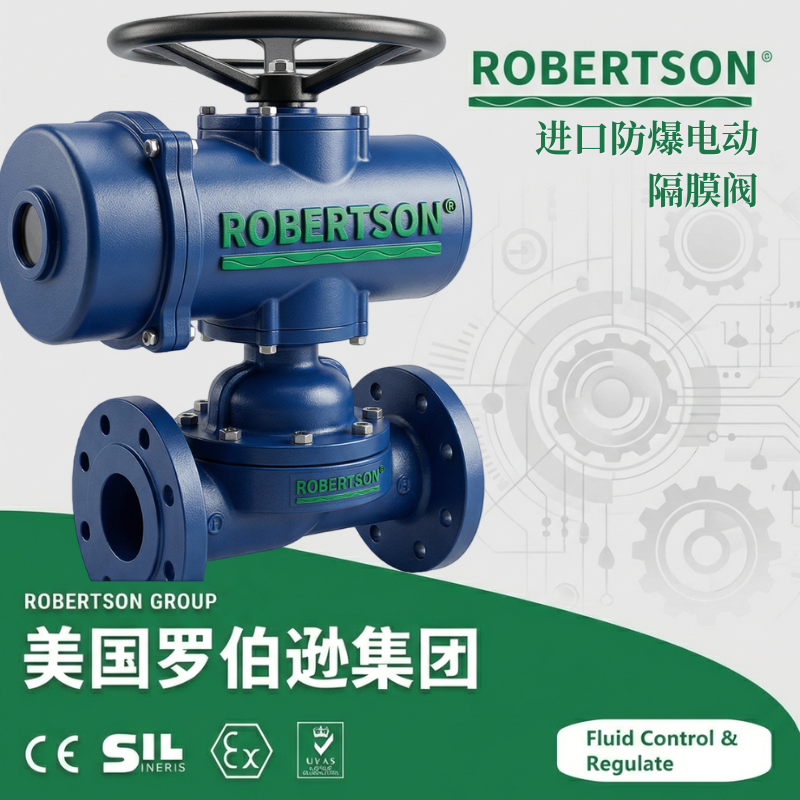

防爆配置
-
防爆等级：Ex d Ⅱ BT4 / Ex d Ⅱ CT6（ATEX / IECEx防爆认证），适用于Zone 1/Zone 2危险区域
-
防爆结构：隔爆型，将可能产生火花、电弧和危险温度的电气部件全部封闭在具有足够强度的隔爆外壳内
-
配套防爆接线盒、防爆电缆引入装置及防爆限位开关（Ex d级）
-
防静电配置：隔膜选择导电型EPDM材料+不锈钢阀体及执行器整体接地设计（接地电阻≤1Ω）
-
-
阀门附件与监控扩展
-
无源触点信号反馈：限位开关（回讯器/行程开关），提供阀门全开和全关状态的无源触点信号（常开或常闭），可接入PLC数字量输入模块，实现安全连锁和状态指示
-
接近传感器反馈（DC 5-24V） ：输出直流开关量信号，适用于PLC数字量模块接入
-
4-20mA阀位反馈（模拟量） ：输出4-20mA电流信号，与PLC模拟量输入模块适配，实现精确位置反馈
-
智能阀门定位器（气动配电气定位器） ：用于气动加电子反馈信号型阀门控制器，接收4-20mA信号，实现隔离防爆控制
-
就地控制箱：不锈钢304材质，户外防雨型，带启停按钮、状态指示灯、紧急停车装置和手/自动切换开关
-
全自动安全保护控制柜：集成过载、短路、缺相、泄漏、超温多重保护，手动/自动切换，远程控制接口
-
-
认证与法规符合性（附加专项）
-
3-A卫生标准认证：符合3A协会颁布的卫生标准，主要在美国和北美地区使用，“3-A”符号代表设备符合卫生设计准则，具有易于清洗、抗腐蚀、无死角设计
-
FDA 21 CFR Part 11 / 177.2600 认证：密封材料及接液材料符合美国FDA食品接触材料条款
-
USP Class VI（90℃）生物相容性认证：材料适用于生物制药高等级安全性测试（细胞毒性、热原试验等）
-
EHEDG（欧洲卫生工程设计集团）认证：满足其在欧洲广泛采用的卫生设计准则
-
ASME BPE（生物加工设备）认证：适用于生物制药行业的高标准洁净要求，材料认证及表面处理（如<0.5μm Ra机械抛光）均按照BPE标准执行
-
CE认证：符合欧盟对于产品安全、健康、环保等方面的要求
-
-
CIP/SIP在线清洗灭菌能力
-
CIP在线清洗能力：支持就地清洗（Clean-In-Place），通过清洗液循环可在线完成阀腔内壁和管路系统的清洗，无需拆卸阀门。CIP清洗温度范围80℃～135℃，采用常规酸碱溶液或纯化水循环冲洗
-
SIP在线蒸汽灭菌能力：满足饱和蒸汽灭菌工艺要求（121℃～135℃，30～60分钟），适用于制药、生物工程的灭菌需求。最高蒸汽压力可达3 bar（130℃饱和蒸汽），短时耐温可达+150℃（20分钟，依隔膜材质而定）
-
内壁光滑Ra≤0.4μm及圆弧流道设计（R≥3mm），保证冷凝水和清洗液可全部排空，无残留死角
-
-
安装角度与工艺适配
-
特殊工况定制
-

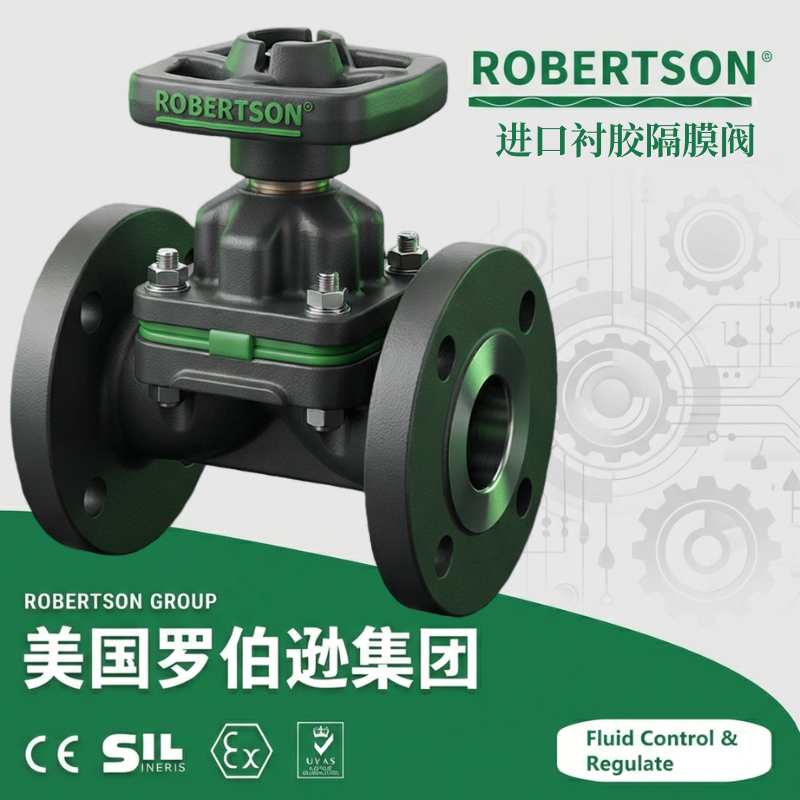

强腐蚀型：阀体材质升级为哈氏合金C-276或全氟塑料内衬（PTFE/PFA衬里），隔膜材质选用FKM全氟醚橡胶、TFM改性PTFE复合膜（超洁净、抗强酸碱）。适用pH范围扩展至0-14，适用于化工强酸强碱介质、有机溶剂（丙酮、醇类）的输送
-
高粘度物料专用型：直流式全通径阀体+大直径EPDM隔膜，配置高推力执行机构（1500N以上），专门用于高粘度糖浆、蛋白乳液、培养基浓缩液、树脂液输送。阀门开启关闭稳定，流量特性近似快开型，避免高粘度流体剪切成胶
-
