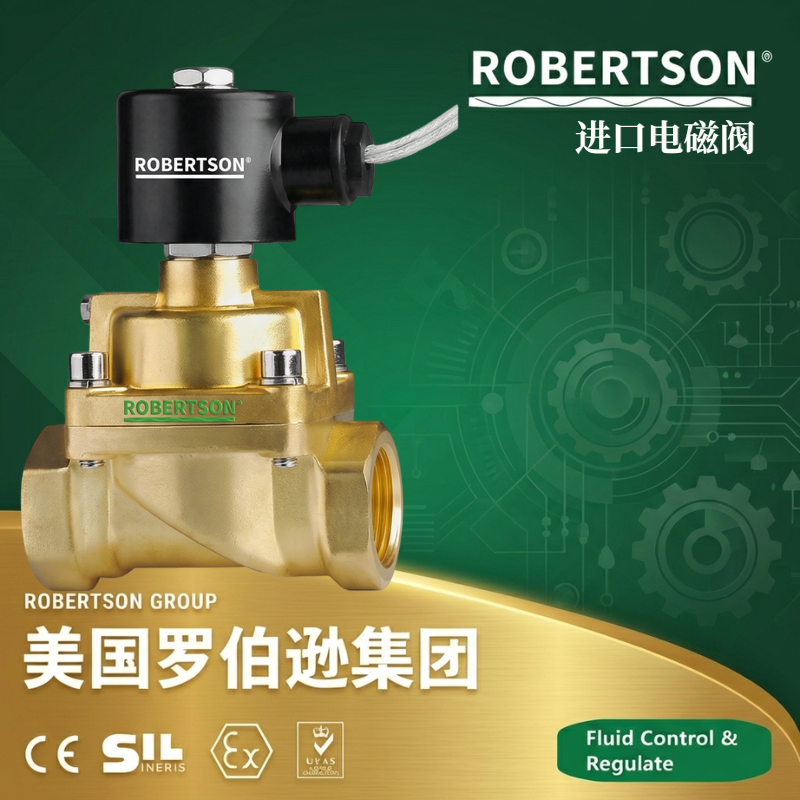

美国罗伯逊ROBERTSON®进口SBD电磁阀是美国罗伯逊ROBERTSON®品牌在工业流体控制领域推出的高性能电磁阀产品。该产品属于二位二通电磁阀大类，分为直动式和先导式两种结构，由电磁线圈、阀体、阀芯、弹簧和密封件等精密部件构成，可实现管路中介质的自动接通与切断。 SBD电磁阀按照动作原理可分为直动式和先导式两大类： 直动式：电磁力直接驱动阀芯动作，无需介质压差即可启闭，结构紧凑、反应灵敏，适用于零压差或低压工况 先导式：利用介质压差驱动主阀芯启闭，功耗低、流量大，适用于中高压或大口径工况 在电磁阀领域，SBD一般指特定的品牌系列或国产品牌的通用系列，产品线覆盖从DC24V微型电磁阀到AC220V工业级电磁阀等多种规格。SBD电磁阀以其稳定的性能、紧凑的结构和较长的使用寿命，广泛应用于自动化控制、流体输送等领域。 SBD电磁阀按照结构和用途分为多种系列： SBD通用型电磁阀：适用于空气、水、油品等常规介质，阀体材质可选黄铜、铸铁、不锈钢 SBD-B电子排水阀：集成电子定时器的二位二通直动式电磁阀，用于压缩空气系统冷凝水的定时自动排放 德国HERION SBD电磁阀：欧洲进口品牌，性能稳定，适用于严苛工业环境 AMETEK SBD电磁阀：美国AMETEK品牌的SBD系列产品，可提供100A或200A额定电流，用于重载电气控制 日本Nichiden SBD电磁阀：日本日传品牌，阀体采用锻造黄铜/青铜铸造，内部结构采用不锈钢材质，适用于空气、水、水蒸气等介质 美国罗伯逊ROBERTSON®品牌的SBD系列电磁阀融合了国际先进的设计理念和制造工艺，以其稳定的性能、紧凑的结构和较长的使用寿命，广泛应用于自动化控制、流体输送等领域。
1. 直动式与先导式双结构，覆盖全压差范围
产品提供直动式和先导式两种动作原理选项，直动式结构适用于零压差启动，反应灵敏；先导式结构功耗低、流量大，适用于中高压工况（最低工作压差大于0.03MPa时选用）。用户可根据具体管路压差条件和流量需求灵活选型。
2. 二位二通常闭设计，断电安全关闭
阀门为标准常闭（NC）型二位二通设计，通电开启，断电关闭，符合工业安全规范要求。当系统断电或控制系统发出停止信号时，阀门自动关闭，有效切断介质供应，防止泄漏造成安全事故。线圈断电时，弹簧（或伺服辅助）重新控制阀门，动作可靠。
3. 宽口径系列与多压力等级覆盖
产品覆盖DN6~DN200的完整口径系列，工作压力范围0-1.6MPa（16bar），最高可达2.0MPa。可适配从小型设备到大型工业管道的各类接口需求。SBD-B电子排水阀工作压力0-16bar，通径3mm。HANUMAN SBD DL-6K型工作压力0-0.8MPa。
4. 宽温域适应能力，覆盖严苛工艺温度
产品适用介质温度范围覆盖-40℃～+350℃（视密封材料而定）。常温型适用于水、空气等常规工况；高温型（氟橡胶FKM密封）适用于热水、蒸汽、热油等高温介质；低温型（氟橡胶/PTFE密封）可在寒冷地区户外环境中长期稳定运行，满足从低温到高温的全场景使用需求。
5. 多种阀体材质，适应各类介质腐蚀环境
阀体材质可根据介质腐蚀性等级分级配置，覆盖黄铜、锻铜、铸铁、铸钢、不锈钢304/316L等。SBD40阀体采用锻造黄铜，内部结构采用不锈钢材质；SBD-B电子排水阀阀体材质为锻铜；HANUMAN SBD DL-6K阀体材料为黄铜。黄铜材质经济实用，适用于水、空气等常规介质；不锈钢材质耐腐蚀性能优异，适用于海水、化工等腐蚀性环境。
6. 耐腐蚀内部结构，密封可靠寿命长
阀座采用与本体一体成型或埋入式结构，密封件与介质接触的部分采用不锈钢、黄铜等防锈材料制作。阀盘根据不同介质选用NBR、氟橡胶、氟树脂等材料，实现防锈、耐热的特征。SBD40采用特氟龙涂层玻璃纤维隔膜，兼容各种类型的流体，具备良好的热阻。多层密封结构确保在长期频繁启闭下仍能保持零泄漏密封。
7. 电磁线圈低功耗长寿命，高防护等级
电磁线圈采用环氧树脂灌封处理，绝缘等级F级/H级，具有优异的防潮、防水、防腐蚀性能。线圈防护等级IP65（标准），可直接暴露于室内潮湿环境中使用，户外选用IP67/IP68防水型。线圈功耗低、温升小，使用寿命长，工作制度为100%连续运行（100%ED），电压允许波动范围±10%。电压规格涵盖AC220V、AC110V、AC24V、AC380V及DC24V、DC12V等多种选项，满足各类控制系统接口要求。
8. 手动操作与测试功能，便于调试检修
产品可选配手动开启装置，断电后可手动操作阀门开关，便于系统调试和检修。HANUMAN SBD DL-6K型配备手动旋钮，SBD40具备手动开阀机构。SBD-B电子排水阀设有测试按钮，便于现场功能测试。

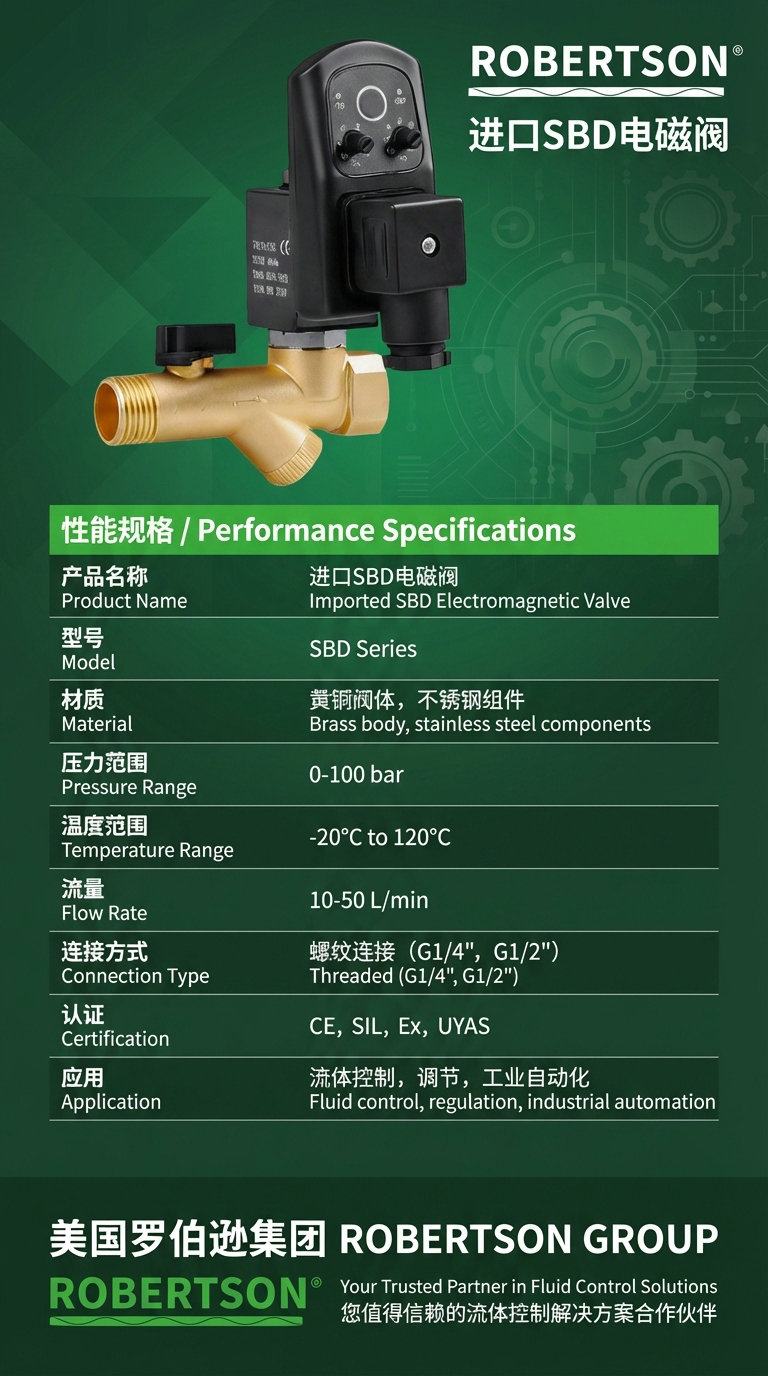

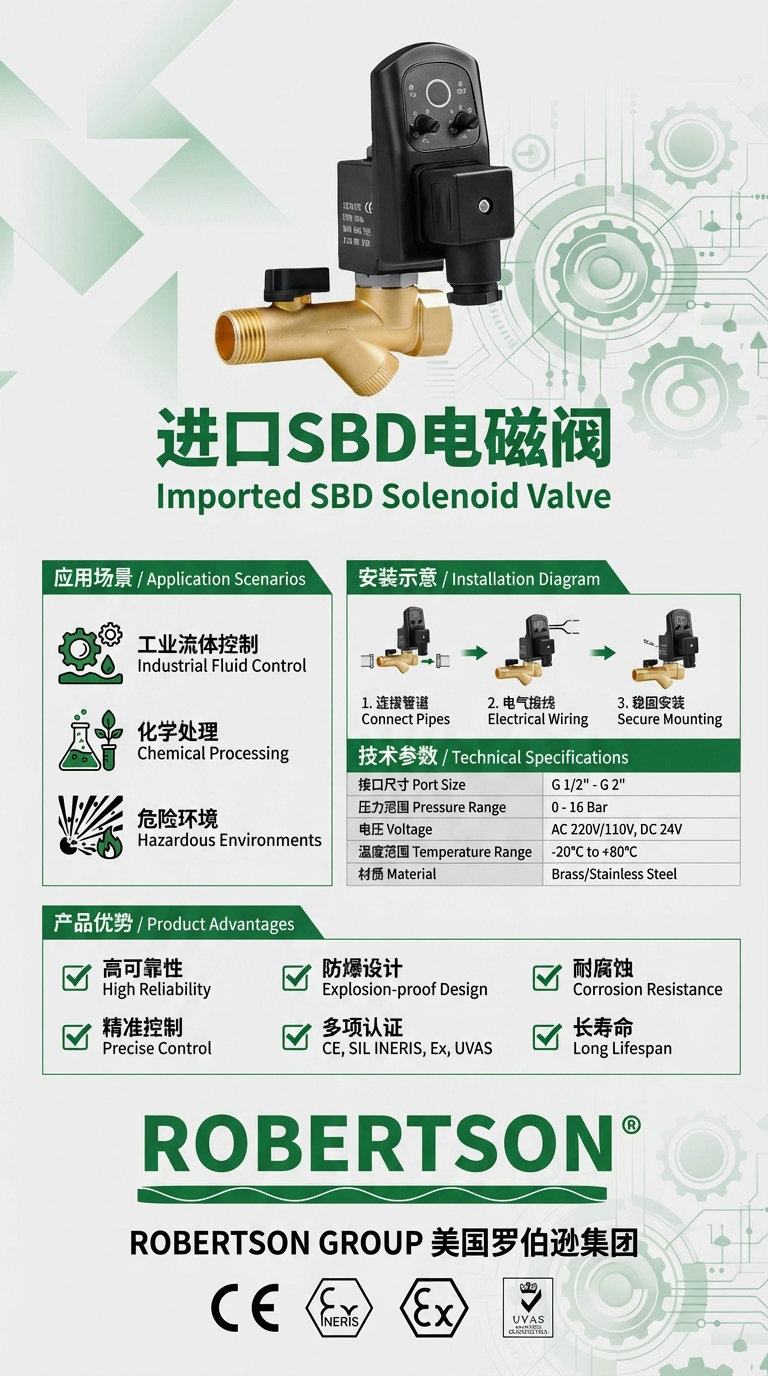

9. SBD-B电子排水阀集成定时控制，实现自动排水
SBD-B电子排水阀以模拟电路固态电子定时器与电磁阀相匹配，实现压缩空气系统冷凝水的定时自动排放。间隔时间0.5~45分钟可调，排放时间0.5~10秒可调，可根据实际需要进行精确调节。
10. 防爆配置可选，适用于危险场所
对于石油化工、煤矿等存在爆炸性气体环境的介质输送系统，产品可选配防爆型电磁线圈和防爆接线盒，确保在爆炸性危险环境中的长期安全运行。
11. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（GB3836系列、JB/T 7352-2010《工业过程控制系统用电磁阀》）和国际标准体系（IEC 60079系列、UL认证）等国内外权威标准的要求。SBD电磁阀有CE认证，UL认证版本可用，通过ISO 9001质量管理体系认证。
SBD通用型电磁阀（德亨PANDEL SBD）
| 参数项目 | 技术参数范围 |
|---|---|
| 品牌 | PANDEL / SBD |
| 电压 | 220V 50/60Hz |
| 功率 | 18VA（W） |
| 防护等级 | IP00/65 |
| 工作制度 | 100%ED（100%连续运行） |
SBD电磁阀（HAHN+KOLB）
SBD-B电子排水阀
美国AMETEK电磁阀SBD系列
| 参数项目 | 技术参数范围 |
|---|---|
| 额定电流 | 100A或200A |
| 工作方式 | 间歇式重载（最长10分钟）或连续工作 |
| 触点配置 | 单刀双掷，常开/常闭（SPDT NO/NC） |
| 电气寿命 | 50000次循环 |
| 认证 | UL认证版本可用 |
AMETEK SBD-4201G 示例技术参数
| 参数项目 | 技术参数范围 |
|---|---|
| Carry Amps（承载电流） | 100A |
| Contact Material（触点材料） | C/C |
| Coil Volts（线圈电压） | 12V |
| Coil Duty（线圈工作制） | C |
| Mounting Centers（安装中心距） | 2.32in |
| Coil Ohms（线圈电阻） | 15.5Ω |
| Pickup（吸合值） | 9 |
日本Nichiden阀门SBD40
| 参数项目 | 技术参数范围 |
|---|---|
| 电压 | AC220V 50/60Hz |
| 阀体材质 | 锻造黄铜 |
| 内部结构 | 不锈钢材质 |
| 隔膜 | 特氟龙涂层玻璃纤维隔膜 |
| 线圈涂层 | 树脂涂层，具有优异的耐湿性 |
| 功能 | 通电时打开的双向阀，具备手动开阀机构 |
| 适用介质 | 空气、水、水蒸气等各种介质 |
| 结构特点 | 阀座与本体一体成型或埋入式结构，与介质接触的部分采用不锈钢或黄铜等防锈材料制作 |
德国HERION SBD电磁阀
HANUMAN（哈努曼）SBD DL-6K蒸汽电磁阀
1. 动作原理与阀体结构选择

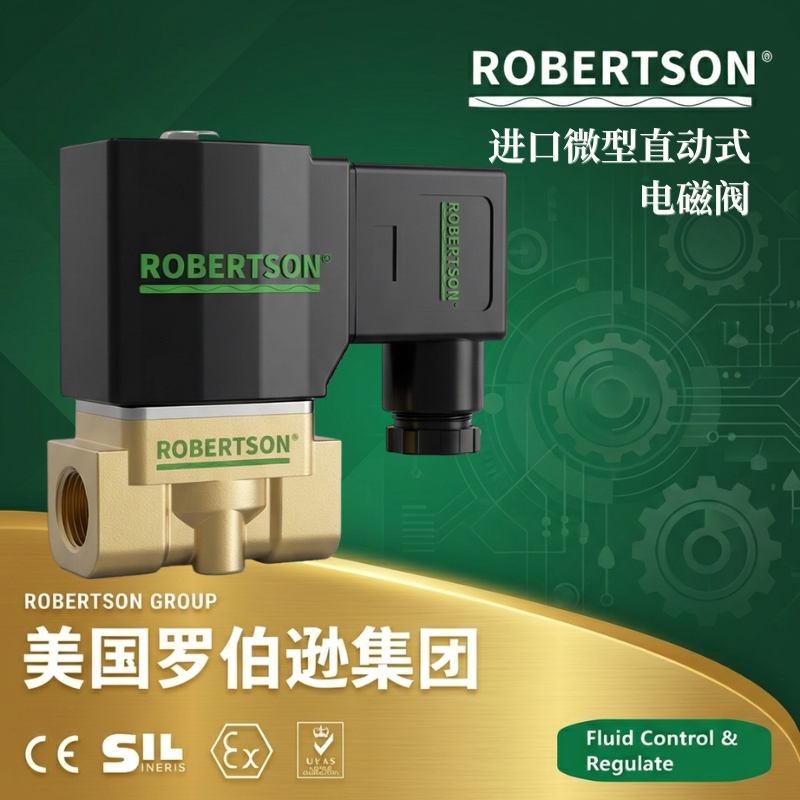

直动式（标准，通径≤DN50） ：电磁力直接驱动阀芯动作，零压差启动，反应灵敏，结构紧凑，适用于低压或真空工况。HANUMAN SBD DL-6K型采用直动式结构。
先导式（大通径DN50以上可选） ：依靠介质压差驱动主阀芯，功耗低、流量大、适用范围广，适用于中高压及大流量工况。一般当最低工作压差大于0.03MPa时选用先导式电磁阀。
二位二通常闭型（NC，标准） ：通电开启，断电关闭，符合安全规范，断电时阀门处于关闭状态，有效防止介质泄漏。
二位二通常开型（NO，可选） ：通电关闭，断电开启，适用于开启时间很长、关闭时间很短的工况。
2. 阀体材质分级配置
3. 密封材质配置
NBR（丁腈橡胶） ：标准配置，适用温度-20℃～+90℃，耐油性佳，性价比高，适用于水、空气、油品等常规介质。
FKM/Viton（氟橡胶） ：可选配置，适用温度-20℃～+200℃，耐高温、耐油、耐强氧化介质，适用于热水、蒸汽、腐蚀性介质等工况。
PTFE（聚四氟乙烯） ：可选配置，适用温度-196℃～+200℃，耐强腐蚀、摩擦系数极小，适用于强酸、强碱等强腐蚀性介质。
4. 电磁线圈与电气配置
线圈低功耗设计：可选配低功耗线圈（≤10W），适用于电池供电或太阳能供电系统。
防爆线圈：可选配防爆型电磁线圈和防爆接线盒，防爆等级Ex dⅡBT4/Ex dⅡCT4，适用于石油化工、燃气系统等防爆区域。
线圈过电压保护器（SPD） ：内置防雷击浪涌保护模块，有效保护线圈免受雷电浪涌和操作过电压的损害，适用于雷雨多发地区。
线圈加热模块：在低温潮湿环境下防止线圈内部结露，确保电子元件正常工作，适用于北方寒冷地区户外阀门。
5. 信号反馈与状态监测配置
限位开关（回讯器） ：无源触点信号反馈（开到位/关到位），将阀门开关状态信号传送至控制室，实现远程监控。
感应式接近开关：非接触式检测阀门位置，适用于防爆区域和频繁操作场合。
阀门位置变送器：4-20mA阀位反馈信号，实现阀门开度的连续监测和远程阀位监控。
内置位置感应装置：将开关信号集成于电磁阀内部（一体化设计），减少外部安装配件的空间需求。
6. 电子定时器配置（SBD-B电子排水阀）
7. 手动操作附件配置
手动旋钮/手轮：断电后可手动操作阀门开关，便于系统调试和检修。HANUMAN SBD DL-6K型配备手动旋钮，Nichiden SBD40具备手动开阀机构。
手动复位功能：断电后可手动将阀门恢复到关闭位置，便于系统调试。
手动开启功能：系统调试或紧急情况下，可在无电条件下手动开启阀门。
8. 连接方式配置
内螺纹连接（NPT/BSPT/G） ：标准配置，适用于DN6～DN50小口径管路，安装简便快捷。SBD-B电子排水阀接管口径G1/2″，HANUMAN SBD DL-6K接口尺寸G1/4英寸。

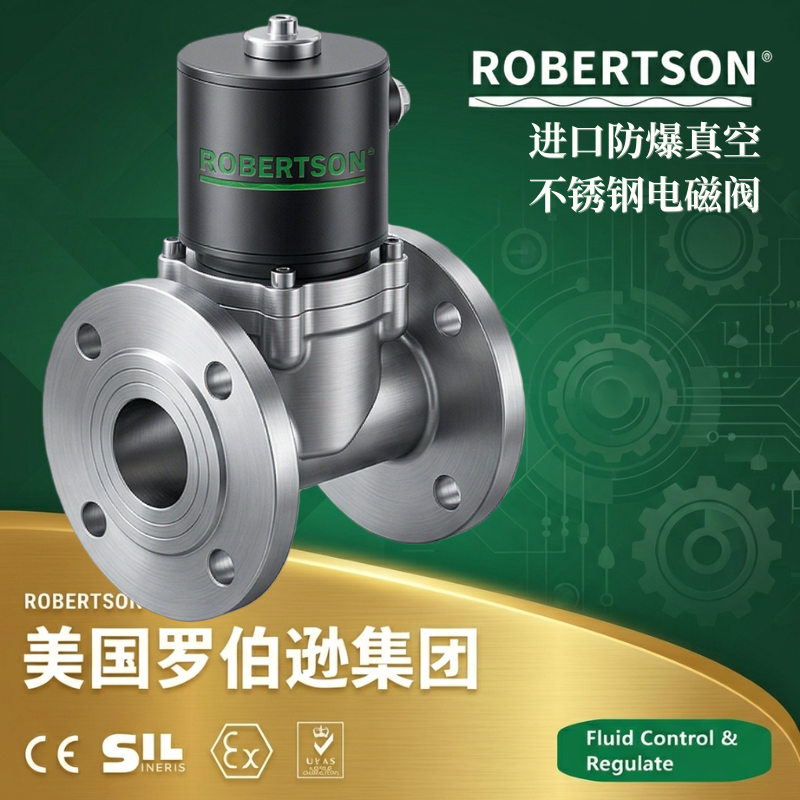

法兰连接（RF凸面） ：适用于DN50～DN200大口径及中高压管路，法兰标准适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN等多种标准。
焊接连接：对焊（BW）适用于高温高压及永久性管路，焊接坡口符合ASME B16.25标准；承插焊（SW）适用于DN15～DN50小口径管路。
9. 防护等级与防爆配置
标准防护等级：IP65，完全防尘，并具备防喷水能力，适用于室内及一般户外环境。
高防护等级：IP67/IP68（可定制），防尘防水，可短时间浸水，适用于户外、潮湿、多雨及可能淹水的阀门设备间。
防爆等级配置：
Ex dⅡBT4（工厂隔爆型） ：适用于ⅡA、ⅡB级爆炸性气体环境（典型气体为乙烯、丙烷），温度组别T1～T4组
Ex dⅡCT4（高防爆等级） ：适用于ⅡA、ⅡB、ⅡC级所有爆炸性气体，包括氢气、乙炔等最危险气体（ⅡC级）
10. 特种工况配置
耐高温型（HT） ：采用FKM/Viton密封，适用温度可达+200℃，配合耐高温线圈（H级绝缘），适用于热水、蒸汽等高温介质。

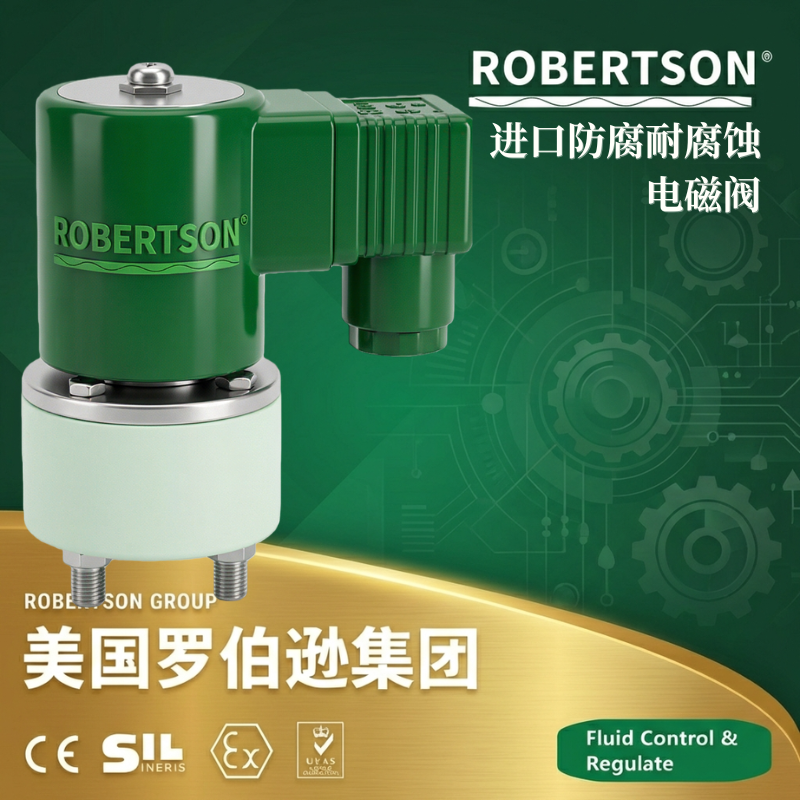

耐强腐蚀型：阀体材质升级为不锈钢316L，密封件采用FKM/PTFE，适用于强酸、强碱等腐蚀性介质。
低功耗型：可选配低功耗线圈，功耗≤10W，适用于电池供电或太阳能供电系统。
超低温型（LT） ：适用温度最低可达-196℃，过流部件采用不锈钢316L材质，密封件采用PTFE，适用于液氮等深冷介质输送系统。
防爆型（ATEX） ：电机、控制柜及电气元件整体防爆设计，防爆等级Ex dⅡBT4/Ex dⅡCT4，取得ATEX/IECEx认证，适用于石油化工、燃气等爆炸性气体环境。
11. 安装附件配置
