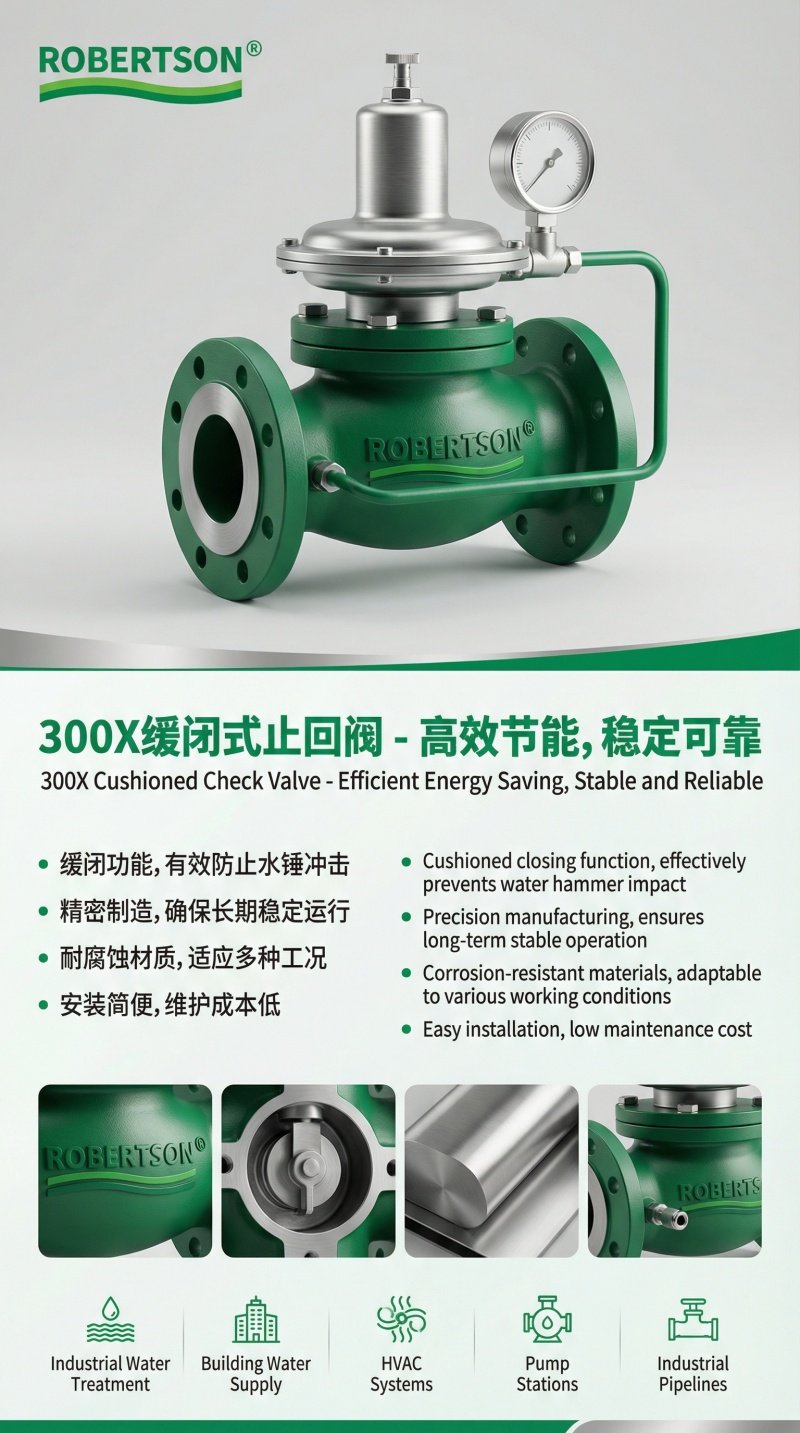

美国罗伯逊ROBERTSON®进口300X缓闭式止回阀是一款集电动阀、逆止阀和水锤消除器三种功能于一体的水力自动控制阀门。该产品属于水力控制阀大类，依靠介质自身压力自动操作，无需外部能源，即可根据水泵启停指令自动完成阀门的开启与关闭，有效防止介质倒流、消除水锤及水击现象，显著提升供水系统的安全可靠性。 300X缓闭式止回阀由主阀、单向阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统，通过水力自力控制实现缓开、速闭、缓闭的动作过程。当水泵启动时，主阀缓慢开启，避免冲击电流过大；正常供水时阀门全开，压力损失极小；当水泵停止时，主阀分速闭和缓闭两阶段关闭，有效消除停泵水锤，防止管路振动和爆裂。 本产品可满足从1.0MPa至4.0MPa的多级压力等级需求，公称通径覆盖DN20至DN1200的宽幅范围，适应高层建筑给水、市政供水、工业循环水等各类管道系统，是现代化给排水系统中水力自动控制的核心装备。
1. 三功能集成一体化，一阀多用
产品将电动阀、逆止阀和水锤消除器三种功能高度集成于一体，一台阀门即可替代传统管路中需要分别安装的多台设备，显著简化了系统配置，降低了工程投资和维护成本。阀门通过水力自动控制实现启闭，无需外部电源和复杂的电控系统，仅需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动完成全部动作，操作极为简便。
2. 缓开、速闭、缓闭三段式动作，全面消除水锤
本产品将缓开、速闭、缓闭消除水锤技术原理一体化设计，是300X型区别于普通止回阀的核心技术优势。水泵启动时阀门缓慢开启，避免水柱快速涌出产生的启动水锤；停泵时先快速关闭大部分行程（约80%～90%）以截断倒流介质，再缓慢关闭剩余行程以吸收水锤能量，将水锤峰值控制在安全范围内，有效保护水泵和管道设备。
3. 全通径流线型设计，水头损失极小
阀体采用全通道、流线型设计，介质流道平滑顺畅，无死角滞留，流体阻力极小，压力损失远低于同规格普通止回阀。流量大、压损小，可有效降低系统长期运行能耗，具备显著的节能经济性。
4. 水力自力控制，无需外部能源
产品完全依靠介质本身压力进行自动控制，利用水力自动操作实现主阀的最佳开启或关闭速度，无需外部能源和复杂的电控设备，不仅大幅降低了安装和维护成本，也无需担心断电造成的阀门失效问题，特别适用于防爆区域和无电力的偏远泵站。
5. 双重密封结构，零泄漏安全可靠
阀体与阀盖的连接处采用密封垫和密封环双重密封设计，确保无外漏；主阀盘与阀座之间通过铜合金或不锈钢配对密封，并在阀座上镶嵌丁腈橡胶密封圈，形成金属与软密封的双重保障，关闭时密封比压均匀，实现气泡级零泄漏。
6. 双重导向结构，运行平稳可靠
阀体、活塞缸、活塞采用双重导向结构设计，运动部件在启闭全程受到精确导向，避免因偏磨导致的密封失效和阀杆卡涩故障，确保阀门在长期频繁启闭工况下的平稳运行和长寿命。
7. 阀体材质分级配置，适用多种介质
阀体材质根据介质腐蚀性等级分级配置——灰铸铁（HT250）经济实用，适用于常规清水工况；球墨铸铁（QT450）机械性能优异，适用于中高压给水系统；铸钢（WCB）耐高温高压，适用于蒸汽及工业循环水系统；不锈钢（304/316）耐腐蚀性能优异，适用于海水及含腐蚀性介质的工况。
8. 隔膜式与活塞式双结构选择
产品根据通径和工况提供隔膜式和活塞式两种主阀结构。隔膜式适用于中小口径（DN20～DN450），膜片动作灵敏，启闭响应迅速，启闭无摩擦，特别适用于频繁启停的供水系统。活塞式适用于大口径（DN350～DN800），密封可靠性更高，抗污能力更强，适用于水质较差的工况。阀门采用上装式结构，所有易损件均可从阀体上部取出，无需将阀门从管线上拆下，便于在线维修和更换，大幅降低维护停运时间。
9. 低噪声运行，环境友好
阀门采用缓闭消声设计，关闭时通过针阀调节使阀盘缓慢回落，避免了传统止回阀因阀瓣快速撞击阀座而产生的剧烈撞击噪声，运行平稳、无震动、无噪声，特别适用于宾馆、医院、住宅区及办公大楼等对噪音有严格要求的环境。
10. 集成控制系统灵活调节
水力控制接管系统集成了针阀、球阀和压力表等调节元件，用户可根据系统工况通过调节针阀开度精确控制主阀的开启和关闭速度，使阀门动作特性与管路系统的水力特性完美匹配。压力表可实时监测控制室和主阀前后压力，便于系统调试和故障诊断。
11. 过滤保护系统，保障阀门长期可靠运行
进水控制管路前端设有不锈钢微型过滤器，可有效拦截介质中的杂质颗粒，防止针阀和球阀堵塞，确保控制系统长期畅通。过滤器为可拆卸清洗结构，维护简便，使用寿命长。
12. 宽压力等级与口径覆盖，适应各类给排水系统
产品公称压力覆盖PN10至PN40（最高可达4.0MPa），压力等级最高可达Class1500，公称通径覆盖DN20至DN1200，全面满足从低压建筑给水到高压工业循环水的全场景使用需求。可广泛安装于高层建筑给水系统的水泵出口、市政供水管网及城市供水工程，并适用于600mm以上大口径管道的场合。
13. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（JB/T 10674-2006《水力控制阀》、CJ/T 219《水力控制阀》、GB/T 13927《工业阀门压力试验》）和美标体系（ASME B16.34、API 598）等国内外权威标准的要求。法兰连接尺寸符合GB/T 17241.6、ASME B16.5、DIN 2501、EN 1092-2等多种标准，结构长度符合GB/T 12221，适配国内外各类工程管路的接口要求，满足出口项目及与进口设备配套的需求。
| DN | L（mm） | H（mm） | H1（mm） | 参考重量（kg） |
|---|---|---|---|---|
| 50 | 203 | 139 | 85 | 14 |
| 65 | 216 | 159 | 95 | 19 |
| 80 | 241 | 179 | 102 | 23 |
| 100 | 292 | 214 | 112 | 32 |
| 125 | 330 | 214 | 127 | 45 |
| 150 | 356 | 333 | 145 | 68 |
| 200 | 495 | 407 | 172 | 125 |
| 250 | 622 | 476 | 205 | 200 |
| 300 | 698 | 526 | 232 | 260 |
| 350 | 787 | 526 | 262 | 310 |
| 400 | 914 | 624 | 292 | 560 |
| 450 | 978 | 624 | 325 | 620 |
| 500 | 978 | 720 | 360 | 880 |
注：以上尺寸为PN16参考值，实际尺寸以产品型号为准。
1. 阀体材质分级配置
2. 主阀结构形式选择
隔膜式（标准型，DN20～DN450） ：采用高强度尼龙强化橡胶膜片作为感压元件，动作灵敏、启闭响应迅速，启闭无摩擦，适用于频繁启停的供水系统和中小口径管路。
活塞式（大口径专用，DN350～DN800） ：采用不锈钢活塞替代膜片，密封可靠性更高，抗污能力强，适用于水质较差（含杂质）的工况。大口径采用活塞式结构时，阀盘与活塞通过阀杆连接为一体，利用浮球导阀控制敏感元件活塞的上下运动来启闭主阀，更加稳定可靠。
3. 密封材质配置
氟橡胶（FKM/Viton） ：适用温度-20～200℃，耐高温、耐油、耐强氧化介质，适用于化工、石化等腐蚀性介质工况。
聚四氟乙烯（PTFE） ：适用温度-200～260℃，耐强腐蚀、摩擦系数极小，适用于强酸、强碱等强腐蚀性介质（特殊定制）。
4. 连接方式
法兰连接（标准） ：阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式为RF凸面，适用GB/T 17241.6、GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN等多种标准，可按DN/PN或NPS/Class定制。
对焊连接：适用于高温高压及永久性管路，焊接坡口符合ASME B16.25标准，焊缝强度接近母材强度，从根源上消除泄漏风险。
承插焊连接：适用于DN50及以下的小口径管路，焊接量小、施工方便。
5. 电动执行器配置（可选）
对于需要实现远程控制、自动化系统集成和精确调节的工况，300X缓闭式止回阀可选配WL智能型直行程电动执行器，将水力自动控制升级为电动遥控控制。
WL智能型电动执行器：一体化结构设计，配用WL智能型直行程电动执行器，体积小、重量轻、推力大、操作方便，无调整电位器，噪声小。内置伺服控制器，可带数字显示功能，实时显示控制信号值、反馈信号值和电动手操值。
控制方式：支持开关型（两位控制）和调节型（4-20mA模拟量信号比例调节）两种模式，可无缝接入DCS/PLC系统实现全自动控制。
故障保护功能：带断控制信号故障判断、报警及保护功能，即断信号时可使执行机构选择全开、全关或保持原位；带阀门堵转故障判断、报警及保护功能。
电源电压：AC220V 50Hz（单相，标准）、AC380V 50Hz（三相）、DC24V。
防护等级：IP67（标准），可定制IP68。
6. 防护等级与防爆配置
标准防护等级：IP65，防尘防喷水，适用于室内及一般户外环境。
高防护等级：IP67、IP68（可定制），适用于户外、潮湿、粉尘及水下工况。
防爆配置：对于石油化工、燃气等防爆区域，可选配防爆型电动执行器，防爆等级Exd Ⅱ BT4 / Exd Ⅱ CT4，外壳采用铝合金精密压铸，符合GB3836标准规定。
7. 集成控制系统附件的材质升级
球阀材质升级：标准为铜合金，可按需升级为不锈钢304/316材质，提高控制管路的耐腐蚀性。
微型过滤器材质升级：标准为不锈钢304，可按需升级为不锈钢316L材质，适应更强腐蚀性介质。
压力表：可选配耐震压力表、带隔膜密封的压力表，确保在剧烈压力波动工况下读数的准确性和稳定性。
8. 特种工况配置
高温型：采用铸钢阀体、EPDM/FKM密封圈和耐高温弹簧，适用介质温度可达150℃，适用于热水供暖系统、工业热水循环系统。
耐腐蚀型：采用不锈钢304/316L阀体、PTFE密封和哈氏合金弹簧，适用于海水、含氯介质和化工腐蚀介质输送系统。
污水型：采用活塞式结构替代隔膜式（抗污染能力更强），并在阀前加装篮式过滤器，适用于含纤维、颗粒杂质的污水处理系统。
低噪音型：加强阀门缓闭调节功能，优化消音管路设计，噪音水平显著降低，适用于医院、住宅区、办公大楼等对噪音有严格要求的场所。
9. 安装与管路附件配置
Y型过滤器（标配建议） ：安装在主阀进水口前端，拦截介质中的杂质，保护针阀和球阀免受堵塞，保障控制系统畅通。安装要求中强调在缓闭消声止回阀前必须安装过滤器。
闸阀/截止阀（标配建议） ：安装在主阀前后管路上，便于阀门检修更换时切断水源，保证在维修过程中能安全地拆卸阀门。
柔性橡胶接头/金属膨胀节：安装在阀门进出口，吸收管道热胀冷缩产生的应力，隔绝阀门运行时产生的振动传播，延长管路和阀门使用寿命。
旁通管路：对于大口径或重要管路的阀门，可配置旁通管路和旁通截止阀，便于不停水检修主阀。
配对法兰及紧固件：配套提供安装用配对法兰、螺栓、螺母及密封垫片，材质可选碳钢或不锈钢。
防雨罩/仪表防护箱：户外安装时可选配不锈钢防雨罩，保护控制管路附件免受雨雪侵蚀，延长使用寿命。
