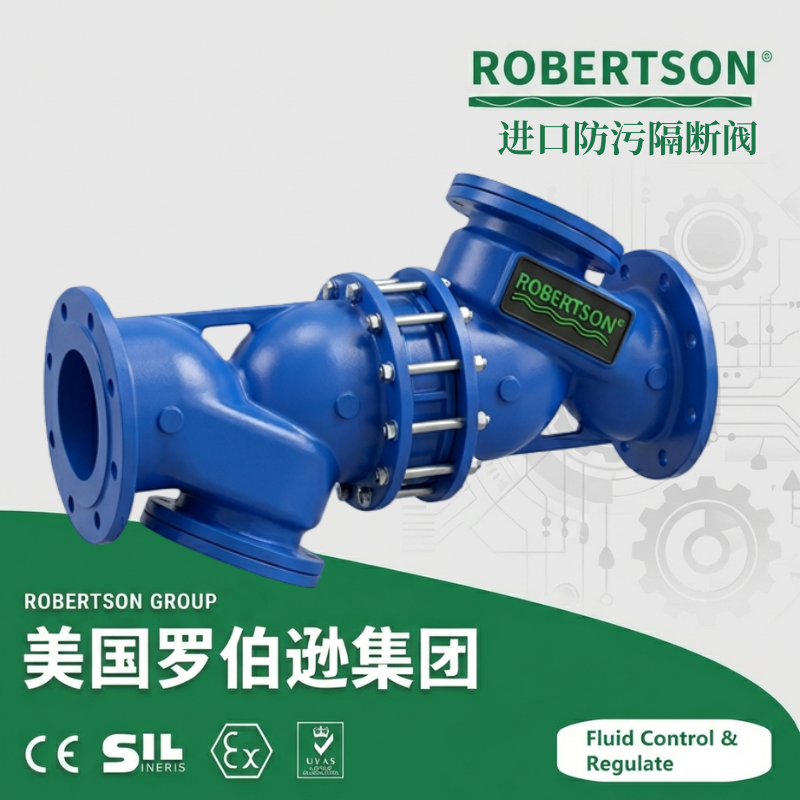

美国罗伯逊ROBERTSON®进口防污隔断阀（亦称倒流防止器）是一款专为生活饮用水及各类洁净管道系统设计的回流污染防护装置。该产品属于水力控制阀大类中的止逆类阀门，由两个独立串联的止回阀和一个中间排水器（安全型）构成，通过两级密封与中间泄压的协同作用，严格阻止下游介质倒流回上游管道，是保护供水管网免受回流污染的安全设备。 当供水系统处于正常状态时，清洁水依次流经一级止回阀、中间腔和二级止回阀，向用户稳定供水。一级止回阀进口的高压水通过高压软管进入排水器隔膜上腔，由于上腔与下腔存在压差，推动阀瓣下移，排水器保持关闭状态，管路正常通水。 当供水压力异常下降或出口端压力升高时，压差变化导致排水器弹簧推动阀芯上移，排水器自动开启泄压。若二级止回阀密封失效产生渗漏，排水器内部压力失衡即自行打开，将倒流水安全泄空；即便两级止回阀同时密封破坏，由于倒流水已通过排水器泄压排放，仍无法倒流至一级止回阀上游。当进口压力降至零或负压时，排水器完全打开将水排出，空气从排水器进入真空腔形成空气隔断，彻底防止虹吸倒流现象。 产品设计制造严格遵循国标体系（GB/T 17241.6、GB/T 9113、GB/T 13927、API 598等）和美标体系（ANSI、API）等国内外权威标准的要求。法兰标准适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种标准，可根据用户需求按GB、ANSI、JIS、DIN等多种标准体系定制。 产品广泛应用于市政给排水管网、生活饮用水管道与消防管道的交叉连接处、加压泵站吸水管道、水箱进水管、石油化工、电力、冶金、环保、食品制药等各类工业与民用给水系统。特别适用于对水质安全要求严格、需防止交叉污染的供水系统，是保障饮用水卫生安全的可靠防线。
1. 两级止回串联，双重密封冗余保护
产品采用两个独立止回阀串联设计，形成双重密封屏障。当其中一级密封发生破坏时，另一级仍能独立发挥密封作用，有效阻止介质倒流，确保在任何工况下水质安全。
2. 安全型排水器，自动形成空气隔断
安全型防污隔断阀在普通型基础上增设了排水器装置，排水器上腔通过高压软管与一级止回阀进口端连接。当出口压力异常升高或进口压力下降时，排水器自动开启泄压并形成空气隔断，有效消除倒流污染的可能危险。该装置采用压差感应自动控制，动作灵敏可靠，无需外部动力，即使两级止回阀同时失效，仍能通过泄压排放保障上游水质安全。
3. 结构紧凑，安装方便
产品将双止回阀与排水泄压系统集成于一体，结构尺寸小、重量轻，可直接通过法兰连接安装于各类管路系统中。相比传统分体式防倒流装置，集成化设计减少了中间管件和连接点，安装维护更加便捷，占用空间更小。
4. 流线型阀体设计，阻力损失小
阀体采用流线型结构设计，全通径通道确保了流体流通顺畅，局部阻力损失小。双止回阀与安全泄水阀的合理布局使介质流通时能量损失降至最低，有效节约能源消耗，降低长期运行成本。
5. 精密加工，密封性能可靠
阀瓣、密封垫等密封部件经精密加工，配合弹簧预紧力形成可靠密封。密封面硬度达到国家规定要求，宽度超过国家标准，确保零泄漏密封性能。产品经过严格的水力特性测试和密封性能试验，符合GB/T 13927及API 598标准要求。
6. 耐腐蚀不锈钢/铸铁材质，适应多种介质
阀体、阀盖材质可根据工况分级配置，覆盖灰铸铁、球墨铸铁、铸钢、不锈钢304/316L及双相不锈钢等。过流部件采用耐腐蚀材料，密封件选用丁腈橡胶（NBR）或三元乙丙橡胶（EPDM），弹簧采用304不锈钢，在长期运行中保持良好的耐腐蚀性和弹性，适用于清水、污水、海水等多种介质。
7. 多重安全防护，全面消除倒流隐患
在正常供水状态下，排水器通过压差控制保持关闭；在密封失灵时，排水器自动泄压排水；在进口压力下降至零或负压时，排水器完全打开形成空气隔断。三级防护机制确保在任何工况下均能有效防止虹吸倒流和背压倒流，全面保障上游水源安全。
8. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 17241.6、GB/T 9113、GB/T 13927、API 598）和美标体系（ANSI、API）等国内外权威标准的要求。产品可依据欧州标准（DIN EN 1717）定制，涵盖饮用水保护规范，也可依据美国给水工程协会（AWWA）标准进行设计制造。
9. 多种规格，通径覆盖范围广
产品公称通径覆盖DN50至DN600，公称压力覆盖1.0MPa至2.5MPa，适用温度范围0℃至80℃（高温型可扩展至120℃）。规格齐全，可根据不同工程需求灵活选型，满足从中小口径工业管道到大口径市政主管道的全场景应用。
10. 维护简便，使用寿命长
产品结构简洁，各活动部件均采用耐磨不锈钢、丁腈橡胶等优质材料制造，耐久性好，使用寿命长。阀门基本无需特殊维护，只需定期清理内部杂质即可，检修周期长，降低用户维护成本和系统停运时间。
| 参数项目 | 技术参数范围 |
|---|---|
| 产品型号 | HS41X、HS11X（丝扣型）、HS41X-A（安全型） |
| 公称通径（DN） | DN50～DN600（NPS 2″～24″），丝扣型DN15～DN50 |
| 公称压力（PN） | 1.0 MPa、1.6 MPa、2.5 MPa |
| 结构形式 | 双止回阀串联 + 中间排水器（安全型） |
| 连接方式 | 法兰连接（RF凸面），丝扣连接（NPT/BSPT，小口径） |
| 适用温度（常温型） | 0℃～+80℃（最高可达+120℃） |
| 适用介质 | 清水、生活饮用水、软化水、海水、污水等 |
| 阀体材质 | 灰铸铁（HT250）、球墨铸铁（QT450）、铸钢（WCB）、不锈钢（CF8/CF8M/316L） |
| 阀盖材质 | 与阀体材质一致 |
| 阀瓣材质 | 碳钢、不锈钢、丁腈橡胶（NBR）组合 |
| 阀杆材质 | 铝青铜、铬不锈钢 |
| 密封垫材质 | 丁腈橡胶（NBR）/ 三元乙丙橡胶（EPDM） |
| 膜片材质 | 丁腈橡胶（NBR） |
| 弹簧材质 | 不锈钢（304） |
| 适用标准体系 | GB/JB国标、API美标、ANSI美标、DIN德标、JIS日标、BS英标 |
| 法兰连接标准 | GB/T 17241.6、GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 试验与检验标准 | GB/T 13927、API 598、JB/T 9092 |
| 结构长度标准 | GB/T 12221、企业标准 |
| 泄漏等级 | 零泄漏（气泡级密封） |
| DN | L（mm） | H（mm） | 法兰孔数 | 螺栓规格 |
|---|---|---|---|---|
| 50 | 455 | 190 | 4 | M16 |
| 65 | 480 | 200 | 4 | M16 |
| 80 | 570 | 225 | 8 | M16 |
| 100 | 710 | 250 | 8 | M16 |
| 125 | 735 | — | 8 | M16 |
| 150 | 793 | — | 8 | M20 |
| 200 | 1008 | — | 8 | M20 |
| 250 | 1186 | — | 12 | M22 |
| 300 | 1340 | — | 12 | M22 |
| 350 | 1505 | — | 16 | M22 |
| 400 | 1670 | — | 16 | M27 |
| 450 | 1886 | — | 20 | M27 |
| 500 | 1986 | — | 20 | M30 |
| 600 | 2318 | — | 20 | M30 |
注： 以上尺寸为常规产品参考值，具体外形尺寸以实际产品型号为准，可联系罗伯逊ROBERTSON®技术团队获取对应型号的外形尺寸图。
1. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 灰铸铁 | HT250 | 0℃～+80℃ | 常规给水、消防系统，经济实用 |
| 球墨铸铁 | QT450-10 | 0℃～+120℃ | 市政供水、加压泵站，机械性能优异 |
| 铸钢 | WCB / ZG230-450 | -29℃～+425℃ | 高温或特殊工况供水系统，力学性能优异 |
| 奥氏体不锈钢 | CF8（304） | -20℃～+120℃ | 食品、医药、弱腐蚀性介质，洁净卫生 |
| 奥氏体不锈钢 | CF8M（316）/ 316L | -20℃～+120℃ | 海水、含氯离子介质、化工强腐蚀环境 |
| 铜合金 | 铸铜 | 0℃～+100℃ | 海水系统、船用管路的丝扣型小口径阀门 |
| 工程塑料 | UPVC / CPVC | 0℃～+60℃ | 弱酸弱碱、海水，经济实用 |
2. 产品结构与安全类型
普通型防污隔断阀（HS41X型） ：由两个止回阀串联而成，适用于一般工况要求。当其中一级密封破坏时，另一级仍能独立起密封作用，防止回流。
安全型防污隔断阀（HS41X-A型） ：在普通型基础上，于两个止回阀之间加装排水器组件。排水器上腔通过高压软管与一级止回阀进口端连接，感应压差变化自动启闭。即使在两级止回阀密封同时破坏的情况下，排水器仍能通过泄压排放形成空气隔断，有效防止回流污染，是饮用水管道防回流的首选安全装置。
带过滤型防污隔断阀：在一级止回阀阀体内或排水器前端加装不锈钢过滤网，可有效拦截水中杂质，保护内部活动部件免受颗粒物磨损，延长阀门使用寿命，适用于水质较差的工况。
丝扣型防污隔断阀（HS11X型） ：小口径设计（DN15～DN50），内螺纹连接（NPT/BSPT），安装简便快捷，适用于住宅入户管、小型设备供水及仪表管路等小口径管道系统。
3. 密封与内件材质配置
丁腈橡胶（NBR） ：标准配置，适用温度0℃～+80℃，耐油性佳，适用于清水、油性介质，经济可靠。阀瓣、密封垫、膜片均采用NBR材质，形成整体密封系统。
三元乙丙橡胶（EPDM） ：适用温度-40℃～+150℃，耐热水、弱酸碱和臭氧老化，适用于热水系统及对耐老化要求较高的工况。
氟橡胶（FKM/Viton） ：适用温度-20℃～+200℃，耐高温、耐油、耐大多数强腐蚀性化学品，适用于化工、石化等腐蚀性介质系统。
不锈钢（304/316）弹簧：全系列弹簧均采用优质不锈钢材料制造，耐腐蚀性强，弹性保持期长，确保排水器阀瓣在长期运行中保持可靠的启闭动作。
4. 连接方式
法兰连接（标准） ：适用于DN50～DN600口径，法兰密封面形式为RF凸面。法兰标准适用GB/T 17241.6、GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5等多种标准，可按DN/PN或NPS/Class定制。
内螺纹连接（NPT/BSPT） ：适用于DN15～DN50的小口径管路，安装快捷，无需焊接，广泛应用于住宅入户管、仪表管路。
卡箍连接（卫生级） ：适用于食品、医药等卫生要求严格的行业，快装结构便于拆卸清洗，不锈钢材质内表面镜面抛光。
5. 防护涂层
环氧树脂涂层（标准） ：阀体外表面涂覆环氧树脂粉末涂层，附着力强、耐腐蚀性能优良，颜色可按客户要求定制。
特氟龙涂层（PTFE/FEP） ：对强腐蚀性介质，可对阀体内腔喷涂特氟龙涂层，增强耐腐蚀性能。
热镀锌处理：适用于户外安装的碳钢阀体，热镀锌层厚度≥80μm，增强抗环境腐蚀能力。
6. 制造标准体系选择
国标体系（GB/JB/HG） ：按GB/T 17241.6《整体铸铁法兰》、GB/T 9113《整体钢制管法兰》、GB/T 13927《工业阀门 压力试验》标准设计制造。法兰尺寸按GB/T 9113、JB/T 79、HG/T 20592，试验与检验按GB/T 13927执行。适用于国内各类给排水、市政工程的标准化配套需求。
美标体系（API/ASME/ANSI） ：法兰端按ASME B16.5标准，压力试验按API 598标准，适用于出口项目及与进口设备配套的需求。
德标/欧标体系（DIN/EN） ：可按DIN EN 1717《饮用水防回流污染装置标准》设计制造，法兰连接尺寸按DIN 2501，适用于欧盟标准饮用水工程项目。
7. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 市政给排水、生活饮用水管网 | HS41X-A安全型防污隔断阀，球墨铸铁/不锈钢材质，EPDM密封，公称压力1.0-1.6MPa |
| 生活饮用水与消防管道交叉连接处 | 安全型防污隔断阀，铸钢/球墨铸铁材质，法兰连接，配置安全排水器 |
| 高层建筑二次供水、水箱进水管 | 安全型防污隔断阀，不锈钢304材质，配置过滤网，防止杂质进入水箱 |
| 石油化工、炼油装置 | 不锈钢316L材质，FKM密封，耐腐蚀耐油，适用于含油废水及化工物料防倒流 |
| 加压泵站、吸水管道 | 安全型防污隔断阀，铸钢材质，PN2.5，配置安全排水器+过滤网 |
| 海水淡化、海洋工程 | 双相不锈钢/316L材质，EPDM/PTFE密封，耐氯离子应力腐蚀 |
| 食品饮料、制药行业 | 316L不锈钢卫生级防污隔断阀，EPDM/FDA认证密封，卡箍连接，符合GMP规范 |
| 污水处理、环保工程 | 球墨铸铁/不锈钢材质，EPDM密封，耐腐蚀，适用于污水及再生水系统 |
| 工业冷却循环水系统 | 球墨铸铁防污隔断阀，EPDM密封，公称压力1.6MPa，防止循环水倒流 |
| 暖通空调、锅炉补水系统 | 铸钢/不锈钢材质，耐高温密封（EPDM/PTFE），适用温度≤120℃ |
8. 安装与使用注意事项
建议在防污隔断阀上游安装Y型过滤器（过滤精度≥20目），防止杂质进入阀体影响密封性能，特别适用于水质较差的工况。
定期（建议每6～12个月）检查阀瓣密封面及排水器动作情况，清除内部杂质，确保阀门正常工作。如发现密封件老化或弹簧锈蚀应及时更换。
冬季应采取防冻措施，防止阀体及排水器内的水结冰导致阀门损坏。
防污隔断阀不得替代止回阀安装在需要频繁启闭的工况中，其设计为静态防护装置，适用于持续稳定供水系统。
9. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号及产品类型（HS41X普通型/HS41X-A安全型/HS11X丝扣型，是否带过滤）
公称通径（DN / NPS）
公称压力（PN / Class）
适用介质名称及介质状态（清水/生活饮用水/海水/污水/腐蚀性液体等）
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力）
阀体材质及内件材质要求（灰铸铁/球墨铸铁/铸钢/不锈钢304/316L/双相不锈钢等）
密封材质要求（NBR/EPDM/FKM）
连接方式及法兰标准（法兰/丝扣，GB/ASME/JB/HG/DIN等）
是否带过滤装置（如需，应注明过滤精度要求）
是否需要安全排水器及空气隔断功能
防护等级要求（如需户外型，须明确防腐涂层要求）
特殊标准及认证要求（GB/API/ASME/EN/DIN等）
附件及特殊功能配置（配对法兰/密封垫片/螺栓及螺母/过滤网备件/防雨罩等）
以上配置可根据具体给排水工程及防回流安全防护要求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
