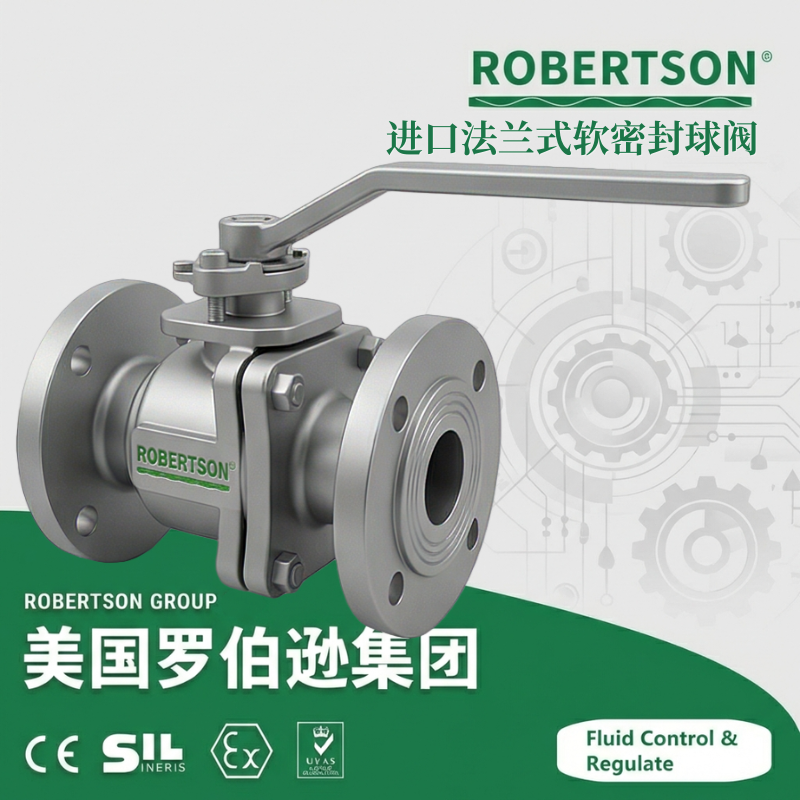

美国罗伯逊ROBERTSON®进口法兰式软密封球阀是一款采用法兰连接结构的高性能角行程控制阀门。该产品属于浮动球阀大类，启闭件为带圆柱形通孔的球体，绕垂直于通道的轴线作90°旋转运动，依靠阀杆驱动力实现球体与阀座密封面的精密贴合，完成管路中介质的快速通断控制，也可用于流量的粗调节。 该阀门按连接方式分为法兰式和螺纹式两种形式，其中法兰式适用于中高压及大口径管路系统。阀体采用优质碳钢或不锈钢材料精密铸造，强度高、耐压性好。采用浮动球结构，球体在介质压力作用下可产生一定的位移，紧压在出口侧的密封面上，保证出口端密封。密封圈广泛使用聚四氟乙烯（PTFE）等非金属软密封材料，具有摩擦系数小、自润滑性好、密封性能优良等特点，能实现完全密封。全通径设计确保介质流阻极小，全开状态下流道通畅、压降损失小。 产品设计制造全面满足国标体系和美标体系等国内外权威标准的要求。设计与制造按GB/T 12237标准执行，结构长度按GB/T 12221标准执行，法兰连接尺寸按JB/T 79或GB/T 9113标准执行，检验与试验按JB/T 9092及GB/T 13927标准执行。国标法兰铸钢球阀用于截断或接通管路中的介质，选用不同的材质可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。 产品公称通径覆盖DN15至DN600，压力等级覆盖PN16至PN160（Class150至Class600），适用温度范围根据密封材料不同覆盖-40℃至+350℃。阀体材质覆盖碳钢（WCB）、不锈钢（CF8/CF8M/CF3M）及特种合金等多种选择，密封材料可选用PTFE、RPTFE、PPL等多种方案。可选配电动或气动执行器，实现远程自动控制和就地按钮操作。产品广泛应用于石油炼制、化工、天然气输送、制药食品、水力电力、给排水及市政工程等行业，作为管路的快速切断与接通装置，是工业过程控制的理想选择。
1. 法兰连接，安装便捷密封可靠
阀体两端采用标准法兰连接形式，可通过螺栓与管道法兰快速固定连接，拆装方便、密封可靠。法兰密封面形式可选RF凸面，法兰标准全面适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5及DIN等多种标准，满足国内外各类工程管路的接口匹配要求，可在管线上直接对阀门进行维修或更换，大幅降低维护停运时间。
2. 软密封结构，密封性能优良
密封圈采用聚四氟乙烯（PTFE）等非金属软密封材料，具有摩擦系数小、自润滑性好、密封性能优良等特点。球阀有两个密封面，密封面材料广泛使用各种塑料，密封性好，能实现完全密封。球阀的阀封能力随着介质压力的增高而增大，在低压和高压条件下均能保持优异的密封性能。泄漏等级符合ANSI/FC170-2标准，作为开关阀使用时可达VI级密封。软密封材料适用于腐蚀性介质，对酸碱具有良好耐受性，广泛用于食品、医药、化工等行业。
3. 浮动球结构，密封可靠
采用浮动球结构设计，球体无固定轴，在介质压力作用下可产生一定的位移，紧压在出口侧的密封面上，保证出口端密封。此结构简单、密封性好，一般用于中低压球阀。阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封。浮动球结构常用于DN15～DN250（NPS ½″～10″）口径范围，结构简单、成本较低，适用于常规切断工况。
4. 防火防静电安全设计
产品标配防静电装置和防火安全结构。防静电装置通过设置导电弹簧，将开关过程中球体与阀杆摩擦产生的静电电荷导入地下，避免静电火花点燃易燃介质，确保系统安全。阀杆为下装式防吹出结构，防止受压飞出，同时可在火灾后与阀体形成金属接触，确保阀杆密封。法兰球阀的唇形密封阀座设计，确保阀门密封性能好，摩擦系数小，操作力矩小。下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。防火结构符合API 607防火标准，金属二次密封件在火灾发生时自动激活，确保在非金属密封件烧毁后仍具备一定的介质阻断能力。
5. 流体阻力小，节能效果显著
球阀是所有阀类中流体阻力最小的一种，全通径球阀基本没有流阻，即使缩径球阀，其流体阻力也相当小。全通径球阀的通道内径与管道内径一致，介质几乎无压力损失，流阻系数极小，便于清管作业。与同规格闸阀或截止阀相比，流体压力损失显著降低，有效减少管路系统泵送能耗，具备突出的节能经济性。
6. 结构紧凑，体积小重量轻
球阀结构简单、体积小、重量轻，在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小。驱动力矩小，操作简便，易实现快速启闭，是近十几年来发展最快的阀门品种之一。与同规格其他阀门相比，球阀材料耗用少，有效降低工程投资成本。
7. 启闭迅速，操作简便
球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制和自动化操作。球阀适用于经常操作，启闭迅速，相对体积小、重量轻，便于维修，不受安装方向的限制，无振动，噪音小。阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质压力的增高而增大。
8. 自润滑性强，使用寿命长
由于聚四氟乙烯（PTFE）等材料具有良好的自润滑性，与球体的摩擦损失小，使球阀的使用寿命长。PTFE材料具有极低的摩擦系数（约0.05～0.10），与球体之间的摩擦损失极小，密封面不易磨损，长期使用仍能保持优异的密封性能。可在真空系统中广泛应用。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时不会引起阀门密封面的侵蚀。由于球阀在启闭过程中有擦拭性，可用于带悬浮固体颗粒的介质中。
9. 多种密封材料，适用温度范围广
阀座密封材料可根据介质温度分级选配。聚四氟乙烯（PTFE）适用温度-40℃至+180℃，摩擦系数极小、化学惰性极强，可实现零泄漏，适用于清洁介质及腐蚀性介质。增强聚四氟乙烯（RPTFE）适用温度-40℃至+230℃，通过与一定百分比的玻璃纤维或碳纤维填充材料混合，提供额外的强度、稳定性和耐磨性，抗冷流性和抗磨性显著提升。PPL适用温度-20℃至+280℃，耐高温性能优于PTFE，抗老化性强，适用于中高温油品及蒸汽管路。
10. 电动/气动执行器可选，实现远程自动化控制
可配套角行程电动执行器或气动执行器，实现远程自动化控制和就地按钮操作。电动执行器支持开关型和调节型两种模式，一体化内置伺服系统，无需外配伺服放大器。气动执行器分单作用和双作用两种型号，单作用的优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭位置。同时配置手轮操作机构，在断电或气源故障时可手动操作阀门，保障系统应急操作能力。
11. 多种阀体材质，适用介质广泛
阀体材质覆盖碳钢WCB、不锈钢CF8/CF8M/CF3M、低温钢及双相不锈钢等。通过选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。选用不同的密封材料，可分别适用于各类腐蚀性或非腐蚀性介质。不锈钢材质耐腐蚀性能优异，CF8（304）适用于弱酸弱碱及食品医药洁净工况，CF8M（316）含钼元素，耐氯离子应力腐蚀性能更优，适用于海水及化工强腐蚀环境。
12. 维修方便，维护成本低
球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。维修时无需将阀门从管线上整体拆卸，可在线更换密封圈等易损件，大幅降低维护成本和系统停机时间。结构简单、维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修。
13. 多种连接与防爆配置
提供法兰连接（RF凸面）、内螺纹连接（NPT/BSPT）及焊接连接等多种连接方式，满足不同管路系统的接口需求。执行器可选普通型、防爆型（Exd Ⅱ BT4/Exd Ⅱ CT4）及防爆等级dⅡBT4(d2c4)，适用于石油化工等防爆区域。防爆产品可供普通型、防爆型两种规格，满足不同安全等级要求。
14. 符合国际及国内双标准体系
产品设计、制造与验收全面满足国标体系（GB/T 12237、GB/T 12221、GB/T 9113、JB/T 9092、GB/T 13927）和美标体系（API 6D、API 608、ASME B16.10、ASME B16.5、API 598）等国内外权威标准的要求。适用于出口项目、引进技术机组及与进口设备配套的需求，广泛应用于国内及国际各类工程项目。
15. 多种驱动方式，全面实现远程自动化
产品提供手动（手柄/蜗轮）、气动（单作用/双作用）和电动等多种驱动方式。气动执行器配用齿轮齿条式执行机构，具有结构简单、紧凑、性能优越、输出力矩大等特点。电动执行器支持开关型（二位控制）和调节型（4-20mA模拟量信号控制）两种模式，一体化内置伺服系统，无需外配伺服放大器。配用齿轮齿条式执行机构的气动球阀分单作用和双作用两种型号，单作用的优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭位置。可选配电磁阀、限位开关、定位器、过滤减压阀和手轮机构等附件，实现各种工况下的远程自动控制。
| 参数项目 | 技术参数范围 |
|---|---|
| 阀体部分 | |
| 产品型号 | Q41F / Q341F / Q641F / Q941F |
| 公称通径（DN） | DN8～DN600（NPS 1/4″～24″） |
| 公称压力（PN） | 1.6 MPa～16.0 MPa（PN16～PN160） |
| 压力等级（Class） | Class150、Class300、Class600 |
| 结构形式 | 浮动球直通式（二片式） |
| 阀体结构类型 | 两片式（标准）/ 三片式 / 整体式 |
| 连接方式 | 法兰连接（RF凸面）、内螺纹连接（NPT/BSPT）、焊接连接 |
| 适用温度（PTFE密封） | -40℃～+180℃ |
| 适用温度（RPTFE密封） | -40℃～+230℃ |
| 适用温度（PPL密封） | -20℃～+280℃ |
| 适用介质 | 水、石油、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、粘性流体、浆料、尿素等 |
| 球体转角 | 90° |
| 流动方向 | 双向 |
| 泄漏等级（软密封） | 符合ANSIB16.104 VI级标准 / 零泄漏（气泡级） |
| 阀体材质 | 碳钢WCB（A216 WCB）、不锈钢CF8（ZG1Cr18Ni9Ti）、不锈钢CF8M（ZG1Cr18Ni12Mo2Ti）、不锈钢CF3（304L）、不锈钢CF3M（316L）、铬钼钢、合金钢 |
| 阀芯材质 | SS304、SS316L、SS2205、SS2507、TA2 |
| 密封面材质（软密封） | PTFE（聚四氟乙烯）、RPTFE（增强聚四氟乙烯）、PPL（对位聚苯） |
| 防火标准 | API 607 / ISO 10497 |
| 防静电设计 | 阀杆与阀体间设置导电装置（可选） |
| 防吹出阀杆 | 下装式防吹出结构（标配） |
| 设计与制造标准体系 | |
| 设计标准（国标） | GB/T 12237-2021《石油、石化及相关工业用钢制球阀》 |
| 设计标准（美标） | API 6D、API 608、ASME B16.34 |
| 结构长度标准 | GB/T 12221、ASME B16.10、API 6D |
| 法兰连接标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 检验与试验标准 | GB/T 13927、JB/T 9092、API 598、API 6D |
| 压力-温度等级标准 | ASME B16.34、GB/T 12224 |
| 标记标准 | MSS-SP-25、GB/T 12220 |
| 电动执行器部分（可选） | |
| 执行器类型 | 角行程电动执行器（开关型/调节型/智能一体化/防爆型） |
| 输出扭矩 | 30 N·m～2000 N·m（按阀门口径及压差选配） |
| 动作角度 | 0°～90° |
| 电源电压 | AC220V 50Hz（单相，标准）、AC380V 50Hz（三相）、DC24V、AC24V |
| 控制信号（开关型） | AC220V/AC380V/DC24V 有源或无源开关量信号 |
| 控制信号（调节型） | 4-20mA DC / 0-10V DC |
| 阀位反馈信号 | 4-20mA DC / 无源触点信号（开到位/关到位） |
| 控制精度 | ≤±1.0%，回差≤1%，死区0.4%～3.0%可调 |
| 手动装置 | 手轮操作机构，带电自动复位 |
| 电动选配 | 手轮、防潮加热器、过力矩保护、H级高温保护电机、智能诊断 |
| 防护等级 | IP67（标准），可定制IP68 |
| 防爆等级 | Exd Ⅱ BT4 / Exd Ⅱ CT4 / Exd Ⅱ CT6（防爆型） |
| 执行器环境温度 | -20℃～+60℃（标准），-40℃～+70℃（低温型） |
| 执行器环境湿度 | ≤95%RH |
| 气动执行器部分（可选） | |
| 执行器类型 | 双作用气动执行器（气开气关）/ 单作用弹簧复位气动执行器 |
| 执行器结构 | 齿轮齿条式执行机构 |
| 气源压力 | 0.4 MPa～0.7 MPa |
| 操作温度 | -20℃～+80℃ |
| 气源接口 | G1/4″、G1/8″、G3/8″、G1/2″ |
| 附件 | 电磁换向阀、限位开关回讯器、电气阀门定位器、气动定位器、空气过滤减压阀、保位阀、阀位传送器、离合式手轮机构 |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 球阀结构类型
两片式法兰球阀（Q41F/Q41Y） ：阀体由左阀体和右阀体两部分连接而成，结构紧凑，适用于常规切断工况。
三片式法兰球阀（Q41F-三片式） ：阀体由左右阀体和中体三部分组合而成，拆卸维护极为方便，无需从管线上拆卸整个阀门即可检修阀内件（阀座、球体、阀杆等）。
浮动球阀（标准） ：球体无固定轴，在介质压力作用下自动压紧出口侧阀座实现密封，适用于DN15～DN250、Class150～Class600口径及压力等级，结构简单、成本较低。
固定球阀（可选） ：球体由固定轴支撑，适用于大口径（DN200以上）及高压差工况，操作扭矩小、密封性能稳定可靠。
V形球阀：V形切口的球体与金属密封阀座配对，具有近似等百分比流量特性，适用于含纤维、颗粒介质的精确调节。
2. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 碳钢 | WCB / A216 WCB | -29℃～+425℃ | 常规水、油品、蒸汽、天然气系统，经济实用 |
| 碳钢铸钢 | ZG230～450 | -20℃～+350℃ | 常规工况阀体，应用广泛 |
| 铬镍不锈钢 | ZG1Cr18Ni9Ti | -196℃～+350℃ | 硝酸类、弱腐蚀性介质 |
| 铬镍钼不锈钢 | ZG1Cr18Ni12Mo2Ti | -196℃～+350℃ | 醋酸类、含氯离子腐蚀环境 |
| 奥氏体不锈钢 | CF8（304） | -196℃～+540℃（常规-20℃～200℃） | 含强腐蚀性介质、食品医药洁净工况 |
| 奥氏体不锈钢 | CF8M（316）/ CF3M（316L） | -196℃～+540℃（常规-20℃～200℃） | 含氯离子强腐蚀性介质、海水、化工强腐蚀环境 |
| 双相不锈钢 | 2205 / 2507 | -40℃～+350℃ | 海洋工程、含氯介质系统，耐氯离子应力腐蚀 |
| 特种合金 | 蒙乃尔、20号合金、哈氏合金、钛合金TA2等 | 按需定制 | 强腐蚀性、特殊介质工况 |
3. 密封面材质配置
PTFE（聚四氟乙烯） ：标准软密封材质，适用温度-40℃～+180℃，摩擦系数极小、化学惰性极强，可实现零泄漏，适用于清洁介质、腐蚀性介质及洁净系统。
RPTFE（增强聚四氟乙烯） ：添加15%～20%的玻璃纤维或碳纤维增强，具有更好的强度、稳定性和耐磨性，抗冷流性和抗磨性显著提升，适用温度-40℃～+230℃。
PPL（对位聚苯） ：增强型耐高温软密封材质，适用温度-20℃～+280℃，耐高温性能优于PTFE，抗老化性强，适用于中高温油品及蒸汽管路。
PEEK（聚醚醚酮） ：高性能耐高温耐磨损密封材料，适用温度-40℃～+300℃，耐高温及耐磨性能优异，适用于高温高压及化学侵蚀性介质。
尼龙：具有良好的自润滑特性和抗弯曲强度，适用于特定介质工况。
4. 阀座设计结构
标准浮动阀座：适用于常规工况，密封可靠。
弹簧加载阀座：自动补偿磨损量，适用于温差波动大的工况，可确保长期密封可靠性。
5. 电动执行器类型及控制方式
普通开关型（角行程执行器） ：接收有源或无源开关量信号（AC220V、AC380V、DC24V等），驱动电机正反转带动球体旋转，实现阀门全开或全关两位控制，带开到位和关到位无源触点反馈。适用于不需要流量调节而只需定时开启或关闭的工况。
智能调节型（比例型） ：一体化结构设计，内置伺服控制器，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节（0°至90°），并输出4-20mA阀位反馈信号构成闭环控制。电动执行机构为电子式一体化结构，内有伺服放大器，输入4-20mA控制信号即可控制阀门开度，达到对压力、流量、液位、温度等工艺参数的调节。
智能一体化非侵入式执行器：采用红外遥控设定技术，参数设置无需开盖，保持高防护等级。集成霍尔传感器、电子定位系统及故障诊断模块，中文菜单液晶屏实时显示阀位状态、运行参数及故障代码。可选配智能诊断功能。
防爆型电动执行器 ：防爆等级Exd Ⅱ BT4、Exd Ⅱ CT4、Exd Ⅱ CT6，外壳采用铝合金精密压铸，适用于石油化工、炼油厂、燃气系统等防爆区域的阀门自动控制。
数字通讯型执行器：支持Modbus RTU/TCP、Profibus DP、HART、基金会现场总线（FF）等主流工业总线通讯协议，可无缝接入DCS/SCADA系统，实现远程参数设定、状态监测及故障诊断。
电动执行器附件：附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
6. 气动执行器类型及控制方式
7. 执行器电源电压
AC380V 50Hz（三相，标准配置），电站及大型工业系统常用
AC220V 50Hz（单相），常规工业场合常用
AC24V 50Hz/60Hz（低压安全电压），楼宇自控系统标准配置
DC24V（直流低压），适用于安全电压要求或移动供电场合
其他特殊电压可按需定制
8. 连接方式
法兰连接（RF凸面） ：标准配置，阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式为RF凸面。法兰标准适用GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、DIN EN 1092-1等多种标准，可按DN/PN或NPS/Class定制。
内螺纹连接（NPT/BSPT/G） ：适用于DN15～DN50的小口径管路及中低压工况，安装快捷，无需焊接和法兰连接件，广泛应用于仪表管路和气动控制系统。
焊接连接：对焊（BW）适用于高压高温及永久性管路，承插焊（SW）适用于小口径及中高压管路，焊接量小、施工方便。
9. 流通通道结构
全通径结构：球体通道内径与管道内径一致，介质几乎无压力损失，流阻系数极小，便于清管作业，适用于对流量、压降有严格控制要求的油气长输管线及对压降敏感的热力系统。
缩径结构：球体通道内径小于管道内径，阀体紧凑、重量更轻、启闭力矩更小，适用于允许一定压降的常规工况，通常用于高压系统中以减轻操作力矩和制造成本。
10. 防护等级
标准防护等级：IP67（整机），防尘防水，可短期浸水，适用于户外及潮湿环境。
高防护等级：IP68（潜水型），整机通过密封性实验验证，可在水下长期运行，适用于水下管路及潮湿环境安装。
防爆型执行器：防护等级IP65或更高，隔爆型产品符合GB3836标准规定。
11. 防爆配置
防爆型电动执行器：防爆等级Exd Ⅱ BT4（适用于Ⅱ类B组爆炸性气体环境，典型气体为乙烯、丙烷）/ Exd Ⅱ CT4（适用于Ⅱ类C组爆炸性气体环境，典型气体为氢气、乙炔），外壳采用铝合金精密压铸，适用于石油化工、炼油厂等防爆区域。防爆级组dⅡBT4（d2c4），可供普通型、防爆型二种规格。
防爆型控制柜：配套防爆控制柜，符合防爆区域安装要求。
12. 防静电与防火安全配置
防静电装置（标配） ：阀杆与阀体之间设置导电弹簧，导通电阻符合标准要求，消除开关过程中因摩擦产生的静电积累，防止静电火花引发的安全风险。防火防静电装置适用于软密封浮动球阀。
防火安全设计：符合API 607、API 6FA及ISO 10497标准。阀门在1000℃火焰中持续30分钟后仍能保持密封和功能正常。金属二次密封件在火灾发生时自动激活，确保在非金属密封件烧损后仍具备一定的介质阻断能力。法兰球阀可配置防火防静电装置。
阀杆防飞结构（标配） ：阀杆为下装式，防止受压飞出，同时可在火灾后与阀体形成金属接触，确保阀杆密封。下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
锁紧装置（可选） ：为防止阀门开关误操作，在阀门全开、全关位置设有锁定孔，确保阀门处于正确位置。90°定位和带锁结构，可对阀门开度进行可靠锁定，防止误操作。
13. 执行器附件配置
扭矩保护装置：过扭矩自动切断输出并报警，防止阀门卡涩造成损坏
电机过热保护装置：温度过高时自动断电保护，故障消除后自动恢复
缺相保护装置：三相电源缺相时自动保护并报警
就地阀位指示器：机械式指针或液晶显示屏，直观显示阀门当前开度状态
远程阀位变送器：4-20mA阀位反馈信号
加热器：在低温潮湿环境下防止内部结露，确保电子元件正常工作
14. 特种工况配置
低温软密封球阀：适用于液化天然气（LNG）、液氧、液氮等深冷介质，设计和制造标准符合GB/T 24925、API 6D、GB/T 19672、GB/T 12237等，结构长度按ASME B16.10、API 6D、GB/T 12221执行，法兰端部标准按ASME B16.5、ASME B16.47、EN 1092、GB/T 9113执行。适用温度最低可达-196℃，适用于空分装置、LNG接收站及液化气储运系统。
高温型：采用耐高温密封材料（PPL或金属密封），适用温度最高可达+350℃。选用耐高温材质+高温密封垫片，适用于高温蒸汽、导热油及高温工艺介质输送。
耐腐蚀型：过流部件采用不锈钢316L、双相不锈钢、哈氏合金等高耐腐蚀材料，适用于化工流程、海水淡化、酸碱介质输送。
衬氟型：阀体内腔及过流部件可整体衬覆FEP或PFA防腐蚀层，几乎不受强酸、强碱和有机溶剂的化学侵蚀。
低逸散性设计（ISO 15848-1） ：可选配符合低逸散排放标准的填料系统，阀杆密封处挥发性有机物逸散泄漏量可控制在≤10⁻⁶ mg/s·m，适用于对阀门逸散性排放有严格环保要求的炼化装置及天然气接收站。
抗硫型：适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。抗硫系列球阀特别适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。阀门材料及热处理工艺符合NACE MR0175/ISO 15156标准要求，可有效防止硫化物应力腐蚀开裂。
卫生级型：适用于制药、食品、饮料等卫生要求严格的行业。阀体内表面镜面抛光，无死角、易清洗，密封材料符合FDA认证标准。
夹套保温型：适用于高粘度介质或在低温环境下易凝固的介质管路，阀体外部增设金属夹套，可通入蒸汽或导热油进行伴热保温，防止介质凝固结晶。
锁紧装置：可对阀门开度进行可靠锁定，防止误操作。
15. 制造标准体系选择
国标体系（GB/JB） ：按GB/T 12237-2021《石油、石化及相关工业用钢制球阀》标准设计制造。结构长度按GB/T 12221，法兰尺寸按GB/T 9113、JB/T 79、HG/T 20592，压力试验按GB/T 13927。适用于国内各类工业、市政工程的标准化配套需求。
美标体系（API/ASME/ANSI） ：按API 6D、API 608、ASME B16.34、BS 5351标准设计制造。结构长度按ASME B16.10或API 6D，法兰端按ASME B16.5，压力试验按API 598，标记按API 6D及MSS-SP-25。
德标/欧标体系（DIN/EN） ：法兰连接尺寸按EN 1092-1，结构长度按EN 558，适用于欧盟标准工程项目。
其他体系：可按要求按JIS、JPI等标准设计制造。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
16. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 石油化工、炼油装置 | Q41F法兰球阀，碳钢/不锈钢材质，PTFE密封，适用于水、油品、蒸汽、液化气输送 |
| 天然气长输管线 | Class600法兰球阀，碳钢/不锈钢材质，全通径，抗硫型，低泄漏填料 |
| 化工装置（强腐蚀性介质） | 不锈钢CF8M/F316法兰球阀，PTFE/PEEK软密封，防静电设计 |
| 给排水工程（城市供水、污水处理） | Q41F法兰球阀，碳钢/不锈钢材质，全通径，经济实用 |
| 制药、食品饮料行业 | 不锈钢CF8/CF8M法兰球阀，PTFE密封，洁净内表面抛光处理 |
| 电力行业、锅炉系统 | 高温型法兰球阀（Q41Y），铸钢/合金钢材质，PPL高温密封 |
| 暖通空调系统（HVAC） | 法兰球阀，小型化设计，开关型电动执行器，节省安装空间 |
| 空分设备、LNG接收站 | -196℃超低温法兰球阀，不锈钢F304/F316材质，长颈阀盖结构 |
| 油田注水、水处理系统 | 法兰球阀，碳钢材质，PTFE密封，耐磨损 |
| 造纸、纸浆管线 | 不锈钢材质，PTFE密封，V型剪切自洁结构 |
| 消防系统（消防栓、喷淋） | 法兰球阀，碳钢材质，快速启闭，高可靠性 |
| 冶金、钢铁行业 | 法兰球阀，合金钢材质，耐高温密封，高耐磨 |
17. 检验与试验
法兰软密封球阀的检验与试验应符合API 598、GB/T 13927、JB/T 9092标准的规定。
壳体强度试验：试验压力为公称压力的1.5倍，保压时间符合标准规定（不少于3-5分钟），壳体无可见渗漏或结构损伤。公称压力PN16的壳体试验压力为2.4 MPa，PN25为3.8 MPa，PN40为6.0 MPa。
高压密封试验：试验压力为公称压力的1.1倍，阀座密封和阀杆填料密封处泄漏量符合API 598规定的泄漏等级要求。软密封阀门可实现零泄漏。公称压力PN16的密封试验压力为1.8 MPa，PN25为2.8 MPa，PN40为4.4 MPa。
低压密封试验（气密封试验） ：气体介质（空气/氮气）试验压力0.6 MPa，软密封阀门泄漏量为零（气泡法），符合ANSIB16.104 VI级标准。
低泄漏试验（ISO 15848-1） ：可定制，适用于对阀门逸散性排放有严格环保要求的化工装置及天然气接收站。
防火试验（API 607/API 6FA） ：可定制，满足防火防爆区域的特殊安全要求。
无损检测：按用户要求提供射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）检测报告。
材料化学成分分析及力学性能测试报告：可按需提供。
18. 包装与储运
防锈包装：阀体内部喷涂防锈油保护，阀体外部涂刷防锈漆，法兰密封面采用防护盖板封闭，防止运输及储存过程中杂物进入阀门内部损伤密封面。
出口包装：木箱或钢架加固包装，符合出口海运防潮防震要求，可适应国际长途运输。
忌油处理包装（氧气系统） ：经氧气清洁处理的阀门用洁净塑料袋密封包装，内附清洁度合格报告，外壳表面贴“禁油”标识，严禁接触油脂。
贮存要求：阀门须存放于干燥、通风的室内，避免阳光直射和雨雪侵蚀，存放期限超过六个月的建议重新进行密封测试。
19. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号（Q41F/Q341F/Q641F/Q941F等）
公称通径（DN / NPS）
公称压力（PN / Class / 磅级）
适用介质名称及介质状态（水/油品/气体/腐蚀性介质/粘性流体等）
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力）
阀体材质及阀内件材质要求（WCB/CF8/CF8M/CF3M/双相不锈钢/合金钢等）
密封形式及密封面材质（PTFE/RPTFE/PPL/PEEK）
结构类型（两片式/三片式）
法兰密封面型式及法兰标准（RF凸面，GB/ASME/JB/HG/DIN等）
流通通道结构（全通径/缩径）
驱动方式（手动/蜗轮/气动/电动）
电动执行器电源电压及控制信号类型（如需电动：AC220V/AC380V/DC24V/AC24V；开关型/调节型；4-20mA/开关量）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4等）
特殊工况要求（低温深冷、高温、强腐蚀、抗硫、低逸散性、防火等）
防护等级要求（IP67/IP68）
特殊标准及认证要求（GB/API/ASME/EN/DIN/JIS等）
附件及特殊功能配置（电磁阀/限位开关/定位器/过滤减压阀/手轮机构/锁紧装置/防潮加热器/过力矩保护等）
以上配置可根据具体工况要求及系统自动化控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
