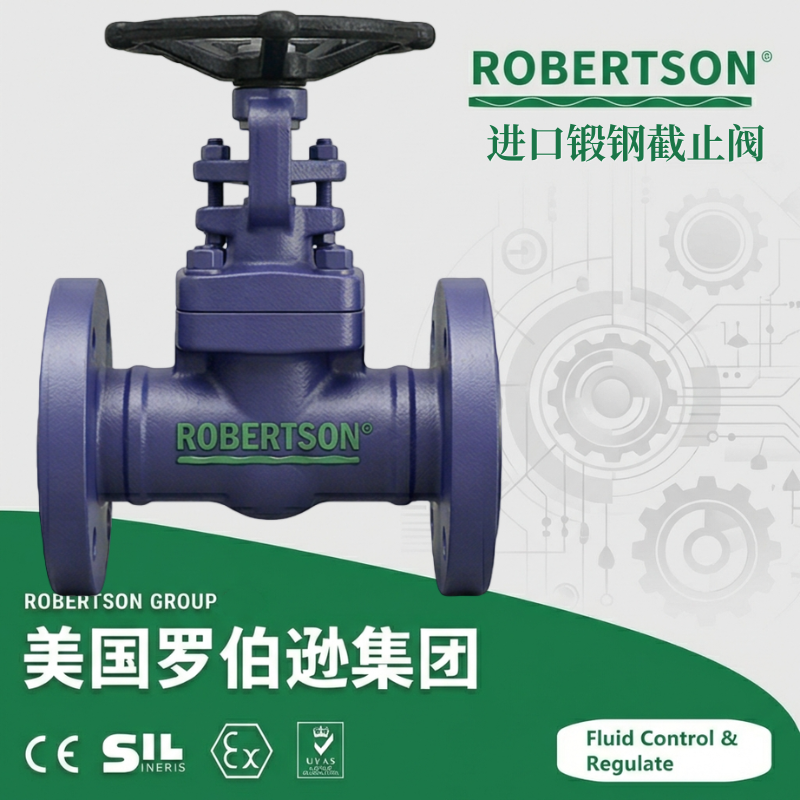

美国罗伯逊ROBERTSON®进口锻钢截止阀是一款采用优质锻钢材料制造的高性能强制密封式截止阀。该产品属于锻钢阀门大类，启闭件（阀瓣）沿垂直于阀座密封面的方向作直线升降运动，具有启闭行程短、密封可靠、操作效率高等突出优点。由于阀座通口的变化与阀瓣的行程成正比例关系，这种类型的阀门非常适合作为切断或调节以及节流使用。 阀体和阀盖采用优质模锻件精密加工成形，锻钢材料经加热锻造后晶粒细化、组织致密、流线分布合理，力学性能和抗疲劳性能显著优于铸钢材料。整体锻造工艺完全消除了铸造缺陷（气孔、砂眼、缩松等），特别适用于高压高应力交变工况。 产品设计标准全面覆盖美标体系（API 602、ASME B16.34、BS5352）和国标体系（JB/T 7746-2020《紧凑型锻钢阀门》、GB/T 12235）等国内外权威标准。检验与试验按API 598执行，标记按MSS-SP-25执行。阀门主体材料包括A105、F304、F316等多种锻钢，适用介质为水、蒸汽、油品及腐蚀性介质，工作温度范围覆盖-29℃～550℃。 操作方式可选手动（手轮）、伞齿轮传动、电动及气动等多种形式，全面满足工业过程控制对高压介质切断与接通的高可靠性要求。产品广泛适用于石油化工、炼油装置、火力发电、锅炉给水、天然气输送、制药及化肥工业等行业的高压管路系统，作为介质的切断和接通装置。
1. 锻造阀体，力学性能优异
阀体和阀盖采用整体锻造成型（如A105、F304等材质），结构致密，抗压强度高，耐冲击性好，适用于高压、高温及腐蚀性介质环境。锻钢材料经加热锻造后晶粒细化、组织致密、流线分布合理，抗拉强度和抗冲击韧性远优于铸钢，在同等压力等级下可承受更高的压力和更剧烈的温度变化，使用寿命更长。
2. 三种阀盖设计，覆盖全场景可靠性要求
产品提供三种阀盖设计形式，全面覆盖从常规高压检修到极端高压免维护管路的不同可靠性要求：
螺栓式阀盖（标准维护型） ：阀体与阀盖用螺栓螺母连接，密封副采用凹凸面配合，垫片为316夹柔性石墨缠绕垫片，具有优异的弹性和密封补偿能力，高压交变工况下密封可靠。可在管线上直接对阀瓣、阀座密封面进行维修或更换。
焊接式阀盖（全焊透高可靠型） ：阀体与阀盖用螺纹连接后全焊密封，无垫片密封件，从根源上消除中法兰泄漏风险。适用于极高温高压、剧毒介质等不允许任何泄漏的场合，主要用于免维护的永久性管路连接。
压力自紧式阀盖（自密封型） ：阀体与阀盖用螺纹连接，内压自密封环密封，内腔压力越高密封比压越大，密封性能随系统压力升高而增强。无需定期紧固螺栓，优先适用于压力等级CL900及以上的高压系统。
3. 硬质合金堆焊密封，耐磨耐高温
阀瓣与阀座密封面采用司太立（Stellite）钴基硬质合金堆焊工艺加工，堆焊层厚度≥2mm，硬度可达HRC45-50。STL合金在-196℃至+650℃宽温区内保持稳定硬度，具有极高的耐磨性、耐高温性、抗擦伤及抗冲刷性能，可有效抵抗高压蒸汽介质的高速冲刷和含有颗粒介质的磨损。密封副配对可根据介质特性灵活配置：13Cr/13Cr适用于常规油品及非腐蚀性介质；STL/STL适用于高温高压系统及含固体颗粒介质；18-8/STL适用于强腐蚀性介质与耐磨损要求相结合的严苛工况。
4. 阀杆强化处理，多重密封保障
阀杆采用优质不锈钢材料（A182 F6a、A182 F304、A182 F316等），经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。整体式上密封座设计保证阀门在全开状态运行时介质不经过阀杆向外泄漏，为填料维修提供了可靠的在线操作条件。填料采用柔性石墨多层组合密封，填料内含缓蚀剂，密封可靠，操作轻便灵活。填料压套采用两端自动调心设计，能够自动对准填料函中心，保证填料受力均匀，有效补偿填料磨损量，减少维护频次。
5. 明杆支架型结构，启闭状态直观可判
阀门采用明杆支架型（OS&Y）结构，阀杆螺母位于阀盖支架上，手轮转动带动阀杆做升降运动。操作人员可根据阀杆伸出长度直观判断阀门的启闭状态和位置，便于现场操作和维护。传动螺纹位于阀体外部，便于润滑，不受流体介质腐蚀。非旋转式阀杆设计避免了阀杆在升降过程中的旋转，减少了填料磨损，延长了密封寿命。
6. 全通径与缩径双通道结构，灵活匹配工况
可根据管路系统对流量和压力控制的不同要求，提供全径和缩径两种通道结构。全径结构阀体通道内径与管道内径一致，介质几乎无压力损失，适用于对流量、压降有严格控制要求的场合；缩径结构阀体紧凑、重量更轻、启闭力矩更小，适用于允许一定压降的常规工况，通常用于高压系统中以减轻操作力矩和制造成本。
7. 多种连接方式，适应不同管路接口
承插焊端接口尺寸符合ASME B16.11标准，对焊端接口符合ASME B16.25标准，螺纹连接端（NPT）符合ANSI/ASME B1.20.1标准，法兰连接尺寸符合ASME B16.5标准，同时符合JB/T 79、GB/T 9113等国内标准。承插焊连接焊接量小、施工方便，特别适用于高压小口径管路；对焊连接适用于高压高温及免维护管路，焊缝强度接近母材强度，从根源上消除泄漏风险。
8. 阀体材料分级配置，覆盖高压全场景
阀体材料根据使用工况分级配置，全面覆盖从常规高压到极端高压全场景适用需求：碳钢A105适用于-29℃～+425℃的常规高压水、油品系统，经济实用，应用最广泛；合金钢F11适用于-29℃～+540℃的高温高压蒸汽、锅炉给水系统；合金钢F22适用于-29℃～+570℃的高温高压蒸汽、炼油加氢装置；奥氏体不锈钢F304/F316适用于-196℃～+540℃的腐蚀性介质和洁净工况。阀体材料可按需选用F5、F91、双相不锈钢、蒙乃尔合金、20号合金、哈氏合金等特殊材料。
9. 防静电与上密封双重保障
阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。整体式上密封座设计符合API标准，保证阀门在全开状态时阀杆密封可靠。阀杆与阀体之间设置静电释放通道，消除开关过程中因摩擦产生的静电积累，防止静电火花引发的安全风险，特别适用于液氧等易燃助燃介质及易燃易爆环境。
10. 符合国内外双标准体系
产品设计与制造全面满足美标体系（API 602、ASME B16.34、BS5352）和国标体系（JB/T 7746-2020、GB/T 12235）的要求。API 602标准适用于压力等级Class150至Class2500的紧凑型锻钢截止阀。JB/T 7746-2020标准规定了紧凑型锻钢截止阀的结构型式、技术要求、检验和试验方法，参数范围涵盖公称压力PN16至PN250、公称尺寸DN8至DN100。GB/T 12235-2025标准已于2025年10月31日发布，将于2026年5月1日实施，适用温度扩大至-46℃～550℃，压力等级扩大至Class150～Class2500，公称尺寸扩大至DN15～DN600（NPS ½～NPS 24）。
11. 驱动方式多样，适配各种自动化需求
产品提供手动（手轮操作）、伞齿轮传动、电动及气动等多种驱动方式。对于电动操作，可配套多回转电动执行器（Z型/防爆型/调节型），实现远程自动化控制和就地按钮操作，支持开关型和调节型两种模式，可无缝接入DCS/PLC系统实现全自动控制。电动执行器配备位置传感器和行程开关等安全装置，确保阀门的准确控制和安全运行。
12. 特种工况适应性
产品可选配氧气清洁处理（适用于液氧介质系统及富氧环境）、NACE MR0175酸性环境兼容（适用于含硫化氢的酸性天然气系统）、低逸散性设计（符合ISO 15848-1标准）及防火安全设计（符合API 607标准），满足特殊介质和恶劣环境对阀门可靠性的严苛要求。
| 参数项目 | 技术参数范围 |
|---|---|
| 阀体部分 | |
| 产品名称 | 进口锻钢截止阀 |
| 常用型号 | J41H / J41Y / J61H / J61Y / J11H / J11Y / J41W / J61W |
| 公称通径（DN） | DN15～DN100（NPS ½″～4″），紧凑型可达DN8～DN65 |
| 公称压力（PN） | 1.6 MPa～42.0 MPa（PN16～PN420），最高可达PN760 |
| 压力等级（Class） | Class150～Class2500（最高可达Class4500） |
| 结构形式 | 直通式（角式、直流式/Y型可选） |
| 阀杆结构 | 明杆支架型（OS&Y） |
| 连接方式 | 法兰连接（RF/RJ，符合ASME B16.5）、对焊连接（BW，符合ASME B16.25）、承插焊连接（SW，符合ASME B16.11）、内螺纹连接（NPT，符合ANSI/ASME B1.20.1） |
| 适用温度（碳钢A105） | -29℃～+425℃ |
| 适用温度（合金钢F11/F22） | -29℃～+540℃ / -29℃～+570℃ |
| 适用温度（不锈钢F304/F316） | -196℃～+540℃ |
| 适用温度（低温钢LF2） | -46℃～+340℃ |
| 适用介质 | 水、蒸汽、油品、天然气、硝酸、醋酸、氧化性介质、尿素、石油相关制品等 |
| 阀体材质 | 碳钢A105、低温钢A350 LF2、合金钢A182 F11/F22/F91、不锈钢A182 F304/F316/F304L/F316L、双相不锈钢、蒙乃尔合金、20号合金等 |
| 阀盖材质 | 与阀体材质一致，提供螺栓式/焊接式/压力自紧式三种设计 |
| 阀瓣材质 | A276 420 / A276 304 / A276 304L / A276 316L |
| 阀杆材质 | A182 F6a、A182 F304、A182 F304L、A182 F316L，经调质及表面氮化处理 |
| 密封面材质（硬密封） | 13Cr/13Cr、STL/STL（司太立钴基硬质合金）、13Cr/STL、18-8/STL，堆焊层厚度≥2mm，硬度HRC45-50 |
| 垫片材质 | 316L不锈钢夹柔性石墨缠绕垫片、316夹PTFE缠绕垫片、金属环垫 |
| 填料材质 | 柔性石墨（标准，含缓蚀剂）、V型PTFE |
| 阀杆螺母材质 | A276 410 / 铜合金 / ASTM A439 D2 |
| 螺栓/螺母材质 | A193 B7/B16/B8/B8M / A194 2H/4/8/8M |
| 手轮材质 | A197铸铁 |
| 结构长度标准 | ASME B16.10、GB/T 12221 |
| 制造标准（美标） | API 602、BS 5352、ASME B16.34 |
| 制造标准（国标） | JB/T 7746-2020《紧凑型锻钢阀门》、GB/T 12235-2025《石油、石化及相关工业用钢制截止阀》 |
| 法兰连接标准 | ASME B16.5、JB/T 79、GB/T 9113、HG/T 20592 |
| 对焊端标准 | ASME B16.25、GB/T 12224 |
| 承插焊端标准 | ASME B16.11、JB/T 1751 |
| 螺纹端标准 | ANSI/ASME B1.20.1（NPT）、GB/T 7306 |
| 检验与试验标准 | API 598、GB/T 13927、JB/T 9092 |
| 标记标准 | MSS-SP-25、GB/T 12220 |
| 流向限制 | 介质单向流动（阀体标有流向箭头） |
| 电动执行器部分（可选） | |
| 执行器类型 | 多回转电动执行器（Z型/防爆型/调节型） |
| 输出扭矩 | 50 N·m～10000 N·m（按阀门口径及压差选配） |
| 动作方式 | 多回转（直线运动），支持多圈旋转操作 |
| 电源电压 | AC380V 50Hz（三相，标准）、AC220V 50Hz（单相）、AC660V / AC415V / AC440V（特殊订货）、DC24V |
| 控制信号（开关型） | AC380V/AC220V/DC24V 有源或无源开关量信号 |
| 控制信号（调节型） | 4-20mA DC / 0-10V DC |
| 阀位反馈信号 | 4-20mA DC / 无源触点信号 |
| 手动装置 | 手轮操作机构，带电自动复位 |
| 防护等级 | IP65（标准），可定制IP67/IP68 |
| 防爆等级 | Exd Ⅱ BT4 / Exd Ⅱ CT4 |
| 执行器环境温度 | -20℃～+60℃（标准），-40℃～+70℃（低温型） |
| 执行器环境湿度 | ≤95%RH |
| 气动执行器部分（可选） | |
| 执行器类型 | 双作用气动执行器 / 单作用弹簧复位气动执行器 |
| 气源压力 | 0.4 MPa～0.7 MPa |
| 操作温度 | -20℃～+80℃ |
| 附件 | 电磁阀、限位开关、阀位反馈器、气源处理三联件 |
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。在高于540℃的超高温工况下，所有接触介质的零件材料须经验证具备足够的高温持久强度和抗蠕变性能。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀体材质分级配置
| 材质等级 | 材料牌号 | 适用温度范围 | 典型应用工况 |
|---|---|---|---|
| 碳钢 | A105 | -29℃～+425℃ | 常规高压水、油品、蒸汽系统，经济实用，应用最广泛 |
| 低温碳钢 | A350 LF2 | -46℃～+340℃ | LPG、丙烷、乙烯等低温介质系统，低温冲击韧性优异 |
| 高温合金钢 | A182 F11 | -29℃～+540℃ | 高温高压蒸汽、锅炉给水系统，适用于Class600以下高压系统 |
| 高温合金钢 | A182 F22 | -29℃～+570℃ | 高温高压蒸汽、炼油加氢装置，适用于Class900以上高压系统 |
| 超高温合金钢 | A182 F91 / F92 | -29℃～+650℃ | 超临界/超超临界机组主蒸汽和再热器系统 |
| 奥氏体不锈钢 | A182 F304 / F304L | -196℃～+540℃ | 含强腐蚀性介质（硝酸等）、食品医药洁净工况 |
| 奥氏体不锈钢 | A182 F316 / F316L | -196℃～+540℃ | 含氯离子强腐蚀性介质（海水等）、化工强腐蚀环境 |
| 其他特殊合金 | 蒙乃尔、20号合金、双相不锈钢、哈氏合金等 | 按需定制 | 强腐蚀性、特殊介质工况 |
2. 密封面材质配置
13Cr/13Cr（不锈钢对不锈钢） ：适用于常规油品、水及非腐蚀性介质，经济可靠，耐磨性一般，适用于温度≤425℃。
STL/STL（司太立对司太立） ：标准配置，阀瓣与阀座密封面均堆焊司太立钴基硬质合金。STL合金在-196℃至+650℃宽温区内保持HRC45-50的稳定硬度，具有极高的耐磨性、耐高温性和抗擦伤性能，适用于高温高压系统、含固体颗粒介质及高磨损环境。
13Cr/STL（13Cr对司太立） ：阀座堆焊司太立合金，阀瓣采用13Cr不锈钢，兼顾经济性与密封面的高耐磨性，适用于中高温高压、清洁蒸汽和油品等介质。
18-8/STL（不锈钢对司太立） ：不锈钢基体上堆焊司太立合金，兼具不锈钢的优异耐腐蚀性和硬质合金的高硬度，适用于强腐蚀性介质与耐磨损要求相结合的严苛工况。
司太立堆焊工艺：等离子喷焊或氩弧堆焊工艺，堆焊材料可为D802、Co112F等硬质合金，堆焊层厚度≥2mm。
3. 阀瓣结构型式
标准截止型阀瓣：常规结构，阀瓣密封面为平面或锥面，适用于常规介质切断。可满足ANSI Ⅳ级或Ⅴ级泄漏等级要求。
节流型阀瓣 ：在阀瓣上开设节流槽或多级节流孔，通过分级降压减少高速介质对密封面的冲刷，有效防止汽蚀和冲蚀。
针型阀瓣 ：阀瓣呈锥形尖端设计，可对微小流量进行精确调节，适用于锅炉取样系统、仪表管路和化学注入点等小流量精确控制场合。
球型阀瓣 ：阀瓣呈球面或半球面设计，关闭时球面与阀座紧密贴合，适用于高速气体介质和需要快速切断的场合。
截止止回型阀瓣 ：在单一阀体内同时实现截止阀的切断功能和止回阀的防止介质倒流功能，适用于锅炉给水泵出口、压缩机管路等需要双重保护的场合。
4. 阀盖结构形式选择
螺栓式阀盖（标准维护型） ：阀体与阀盖通过螺栓螺母连接，密封副采用凹凸面配合，垫片为316L/F304L不锈钢夹柔性石墨缠绕垫片，具有优异的弹性和密封补偿能力。可在管线上直接对阀瓣、阀座密封面进行维修或更换，适用于需要定期维护的常规高压工况。
焊接式阀盖（全焊透高可靠型） ：阀体与阀盖用螺纹连接后全焊密封，无垫片密封件，从根源上消除中法兰泄漏风险。适用于极高温高压、剧毒介质等不允许任何泄漏的场合，主要用于免维护的永久性管路连接。
压力自紧式阀盖（自密封型） ：阀体与阀盖用螺纹连接，内压自密封环密封。密封圈采用成型的柔性石墨圈，内腔压力越高密封性能越好，无需定期紧固螺栓，优先适用于Class900及以上的高压系统。
5. 连接方式
法兰连接：适用于中高压及需要定期拆装维护的场合，阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式可选RF凸面、MFM凹凸面、TG榫槽面、RJ环连接面。法兰标准适用ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592等多种标准。
承插焊连接：适用于DN15～DN80的小口径及高压管路，接口尺寸符合ASME B16.11标准。焊接量小、施工方便、对口精度要求较低，特别适用于高压小口径管路。
对焊连接：适用于所有口径的高压高温及免维护管路，焊接坡口符合ASME B16.25标准。对焊连接将管子端面与阀体端面进行对接全焊透，焊缝强度接近母材强度，从根源上消除泄漏风险，尤其适用于电站锅炉主蒸汽管线和超临界机组。
内螺纹连接：适用于DN15～DN50的小口径管路及中高压工况，螺纹接口符合ANSI/ASME B1.20.1标准，安装快捷，无需焊接和法兰连接件，广泛应用于仪表管路和气动控制系统。
6. 流通通道结构
全径结构（Full Port） ：阀体通道内径与管道内径一致，介质几乎无压力损失。适用于对流量、压降有严格控制要求的场合，如长距离输送管线、对压降敏感的热力系统。
缩径结构（Reduced Bore） ：阀体通道内径小于管道内径，阀体紧凑、重量更轻、启闭力矩更小。经优化的流道以及较大的喉径使得压力损失较少，适用于允许一定压降的常规工况。
7. 电动执行器类型及控制方式
普通开关型：由截止阀与Z型多回转电动执行器组成，接收有源或无源开关量信号（AC380V、AC220V、DC24V等），驱动电机正反转带动阀杆上下运动，实现阀门全开或全关两位控制。适用于不需要流量调节而只需定时开启或关闭的高压系统，如锅炉排污、蒸汽总管切断等。
智能调节型：一体化结构设计，直接接受4-20mA DC或0-10V DC标准模拟量信号，实现阀门开度的连续无级比例调节，并输出4-20mA阀位反馈信号构成闭环控制。控制精度可达±1.0%，适用于需要精确控制流量的高压系统。
防爆型电动执行器 ：防爆等级Exd Ⅱ BT4（适用于Ⅱ类B组爆炸性气体环境）/ Exd Ⅱ CT4（适用于Ⅱ类C组爆炸性气体环境），外壳采用铝合金精密压铸。适用于石油化工、炼油厂、燃气系统等防爆区域的阀门自动控制。
智能一体化电动执行器 ：采用非侵入式设计，支持免开盖调试，简化维护流程。集成霍尔传感器、电子定位系统及故障诊断模块，无需外部配件即可完成阀位检测、限位保护和故障报警，中文菜单液晶屏实时显示阀位状态、运行参数及故障代码。
8. 执行器电源电压
AC380V 50Hz（三相，标准配置），电站及大型工业系统常用
AC220V 50Hz（单相），常规工业场合常用
AC660V / AC415V / AC440V（50Hz/60Hz），特殊订货，适用于出口项目及特殊电源标准
DC24V（直流低压），适用于安全电压要求或移动供电场合
其他特殊电压可按需定制
9. 执行器附件配置
行程限位开关：全开和全关位置输出无源触点信号
扭矩保护装置：过扭矩自动切断输出并报警，防止阀门卡涩造成损坏
电机过热保护装置：温度过高时自动断电保护，故障消除后自动恢复
缺相保护装置：三相电源缺相时自动保护并报警
就地阀位指示器：机械式指针或液晶显示屏，直观显示阀门当前开度状态
远程阀位变送器：4-20mA阀位反馈信号
加热器：在低温潮湿环境下防止内部结露，确保电子元件正常工作
支持现场总线控制（如Modbus），可接入自动化系统
10. 防护等级
标准防护等级：IP65，防尘防水，适用于室内及常规工业环境。
高防护等级：IP67、IP68（可定制），适用于户外、潮湿、粉尘及水下工况，IP68等级整机通过密封性实验验证，可在水下长期运行不渗漏。
防爆型执行器：防护等级IP65或更高，隔爆型产品符合GB3836标准规定。
11. 填料密封系统
柔性石墨填料（标准） ：适用温度-196℃至+650℃，耐高温、耐腐蚀、自润滑性好，填料内含缓蚀剂，可有效抑制对阀杆的腐蚀，是高温高压蒸汽工况的标准填料配置。
V型PTFE填料 ：适用于中低温及洁净介质工况（≤200℃），摩擦系数低，密封性能好，操作力矩小。
活载荷填料系统 ：通过碟形弹簧持续补偿填料体积变化，确保在温度波动和压力交变后始终保持足够的密封压紧力，显著减少填料泄漏和维护频次。
自定心压板压套式填料设计：填料压套能够自动对准填料函中心，保证填料受力均匀，两端自动调整的设计可有效补偿填料磨损量。
12. 垫片密封系统
316L不锈钢夹柔性石墨缠绕垫片（标准） ：具有优异的弹性和密封补偿能力，高压交变工况下密封可靠，316不锈钢带与柔性石墨交替缠绕形成迷宫式密封通道。
316夹PTFE缠绕垫片：适用于PTFE填料配套使用的中高压工况，化学惰性强。
金属环垫：适用于高压工况（压力等级CL900及以上），采用软铁或不锈钢材质，通过螺栓预紧力使金属环变形与槽面紧密贴合，密封可靠性高。
13. 气动执行器配置（可选）
双作用气动执行器：无弹簧复位，通过压缩空气驱动活塞开启和关闭，适用于气源充足且对回位速度要求不高的场合。
单作用气动执行器（弹簧复位） ：通气开启、断气关闭（常闭式）或通气关闭、断气开启（常开式），适用于失气时需要自动复位的安全保护场合。
气源压力：0.4 MPa～0.7 MPa
操作温度：-20℃～+80℃
附件配置：电磁阀、限位开关、阀位反馈器、气源处理三联件
14. 特种工况配置
氧气清洁处理 ：适用于液氧介质系统及富氧环境。阀门所有接触介质的零件须严格脱脂、除油、清洗，装配全程使用无油工具和洁净环境，出厂包装前内附清洁度合格报告，阀体外壳贴“禁油”标识。
NACE MR0175酸性环境兼容 ：阀门材料及热处理工艺符合NACE MR0175/ISO 15156标准要求，适用于含有硫化氢（H₂S）的酸性天然气和油田伴生气系统，可有效防止硫化物应力腐蚀开裂。
低逸散性设计 ：可选配符合ISO 15848-1低逸散排放标准的填料系统，填料函泄漏量可控制在≤10⁻⁶ mg/s·m，适用于对阀门逸散性排放有严格环保要求的炼化装置及天然气接收站。
防火安全设计：符合API 607、API 6FA及ISO 10497标准。阀门在1000℃火焰中持续30分钟后仍能保持密封和功能正常。金属二次密封件在火灾发生时自动激活，确保在非金属密封件烧毁后仍具备一定的介质阻断能力。
波纹管密封结构：在阀杆处采用不锈钢波纹管密封组件与柔性石墨填料形成双重密封，波纹管将介质与大气完全隔离，实现阀杆处零泄漏。适用于剧毒、易燃易爆及贵重介质的控制场景。
IBR印度锅炉法规认证：可按用户要求提供IBR认证，适用于印度市场的电站锅炉及压力容器配套项目。
15. 检验与试验
锻钢截止阀的检验与试验应符合API 598、GB/T 13927、JB/T 9092标准的规定。
壳体强度试验：试验压力为公称压力的1.5倍，保压时间符合标准规定（不少于3-5分钟），壳体无可见渗漏或结构损伤。
高压密封试验：试验压力为公称压力的1.1倍，阀座密封和阀杆填料密封处泄漏量符合API 598规定的泄漏等级要求。
低压密封试验（气密封试验） ：气体介质（空气/氮气）压力0.6MPa，泄漏率符合API 598要求，软密封阀门泄漏量为零（气泡法）。
上密封试验：阀门全开状态下加压至1.1倍额定压力，验证阀杆与阀盖之间的密封性能。
低泄漏试验（ISO 15848-1） ：可定制，适用于对逸散性排放有严格要求的场所。
耐火试验（API 607） ：可定制，满足防火防爆区域的特殊安全要求。
无损检测：按用户要求提供射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）检测报告。
材料化学成分分析及力学性能测试报告：可按需提供。
寿命测试：可按需进行循环启闭≥5000次模拟工况测试，验证密封性能保持与无卡阻操作。
16. 制造标准体系选择
美标体系（API/ASME/ANSI） ：按API 602、ASME B16.34、BS5352标准设计制造。结构长度按ASME B16.10，承插焊端按ASME B16.11，对焊端按ASME B16.25，法兰端按ASME B16.5，螺纹端按ANSI/ASME B1.20.1（NPT），压力试验按API 598，标记按MSS-SP-25。适用于出口项目、引进技术机组及与进口设备配套的需求。
国标体系（GB/JB） ：按GB/T 12235-2025《石油、石化及相关工业用钢制截止阀》、JB/T 7746-2020《紧凑型锻钢阀门》标准设计制造。结构长度按GB/T 12221，法兰尺寸按GB/T 9113或JB/T 79，焊接端尺寸按GB/T 12224，承插焊端尺寸按JB/T 1751，压力试验按GB/T 13927。适用于国内项目的标准化配套需求。GB/T 12235-2025标准已于2025年10月31日发布，将于2026年5月1日实施，适用温度扩大至-46℃～550℃，压力等级扩大至Class150～Class2500。
德标/欧标体系（DIN/EN） ：可按DIN/EN标准设计制造，结构长度按DIN 3202，法兰尺寸按DIN 2501，适用于欧盟标准工程项目。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
17. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 石油化工、炼油装置 | Class150～Class2500锻钢截止阀，碳钢/合金钢材质，法兰/焊接连接 |
| 炼油加氢装置 | Class1500～Class2500锻钢截止阀，F22/F316材质，高压金属密封，焊接连接 |
| 火力发电、锅炉系统 | Class900～Class4500锻钢截止阀，合金钢F22/F91材质，焊接连接 |
| 锅炉给水系统 | 高压锻钢截止阀，焊接端连接，硬质合金密封 |
| 天然气输送管网 | Class600～Class1500锻钢截止阀，A105碳钢材质，承插焊/法兰连接 |
| 锅炉取样系统、仪表管路 | 针型截止阀，不锈钢材质，NPT内螺纹连接 |
| 高压蒸汽切断 | J61Y对焊锻钢截止阀，F22/F91材质，STL硬密封，活载荷填料 |
| 化肥工业、尿素装置 | 不锈钢F304/F316材质锻钢截止阀，耐腐蚀密封副 |
| 制药、食品行业 | 不锈钢F304/F316材质锻钢截止阀，PTFE密封，洁净内表面抛光处理 |
18. 包装与储运
防锈包装：阀体内部喷涂防锈油保护，阀体外部涂刷防锈漆，法兰密封面/焊接端采用防护盖板封闭，防止运输及储存过程中杂物进入阀门内部损伤密封面。
出口包装：木箱或钢架加固包装，符合出口海运防潮防震要求，可适应国际长途运输。
忌油处理包装（氧气系统） ：经氧气清洁处理的阀门用洁净塑料袋密封包装，内附清洁度合格报告，外壳表面贴“禁油”标识，严禁接触油脂。
贮存要求：阀门须存放于干燥、通风的室内，避免阳光直射和雨雪侵蚀，存放期限超过六个月的建议重新进行密封测试。
19. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门型号（J41H/J41Y/J61H/J61Y/J11H/J11Y等）
公称通径（DN / NPS）
公称压力（PN / Class / 磅级）
适用介质名称及介质状态（水/蒸汽/油品/气体/腐蚀性介质等）
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力、设计压差）
阀体材质及阀内件材质要求（A105/F11/F22/F91/F304/F316/LF2等）
阀盖结构形式（螺栓式/焊接式/压力自紧式）
连接方式及接口标准（承插焊/对焊/法兰/螺纹，标准及压力等级）
流通通道结构（全径/缩径）
密封面材质要求（13Cr/STL等）
阀瓣型式（标准截止型/节流型/针型/截止止回型）
操作方式（手动/伞齿轮/电动/气动）
电动执行器电源电压及控制信号类型（如需电动：AC380V/AC220V/DC24V；开关型/调节型；4-20mA/开关量）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4等）
特殊工况要求（氧气工况脱脂、NACE酸性环境、低逸散性、防火认证等）
防护等级要求（IP65/IP67/IP68）
特殊标准及认证要求（API/ASME/GB/JB/BS/IBR等）
附件及特殊功能配置（活载荷填料/加热器/防静电装置等）
以上配置可根据具体锻钢截止阀工况要求及系统控制需求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
