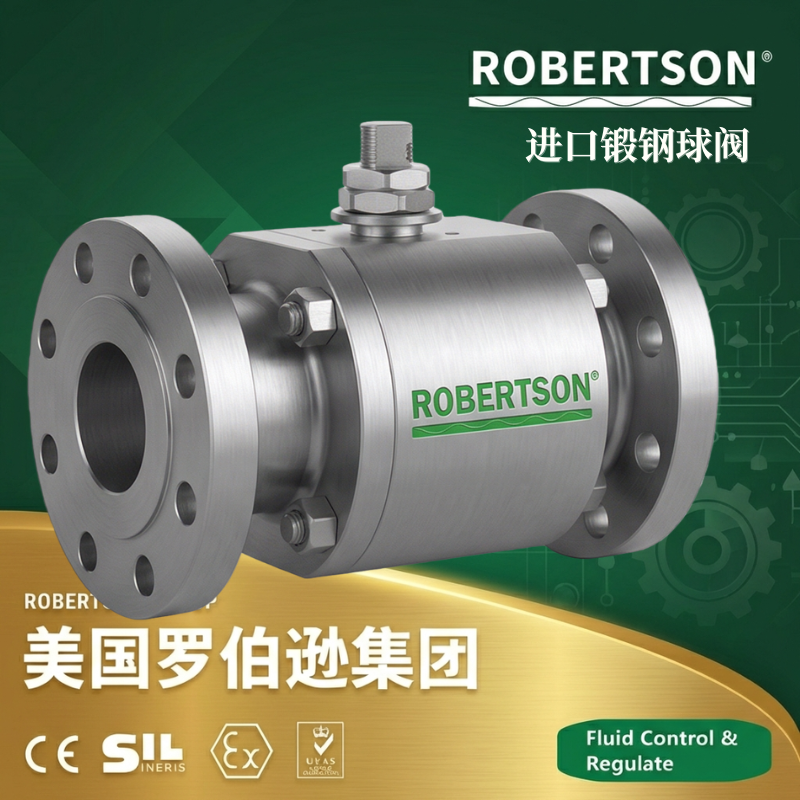

美国罗伯逊ROBERTSON®进口锻钢球阀是一款采用优质锻钢材料制造、结构紧凑的高性能角行程控制阀门。该产品属于锻钢阀门大类，阀体和阀盖采用优质模锻件精密加工成形，材料经加热锻造后晶粒细化、组织致密、流线分布合理，力学性能和抗疲劳性能显著优于铸钢材料。整体锻造工艺完全消除了铸造缺陷（气孔、砂眼、缩松等），阀体材质致密、强度高，特别适用于高压高应力交变工况。 球阀的启闭件是带圆形通孔的球体，球体随阀杆绕垂直于通道的轴线作90°旋转运动，实现流体的快速通断与调节控制。球体通道直径与管道内径基本一致（全通径结构），具有极低的流阻和极高的流通能力，开启时压力损失极小，特别适合作为管路中快速启断和分流合流的控制装置。锻钢球阀根据球体的支撑方式分为浮动球结构和固定球结构两种形式，全面覆盖从中小口径到高压大口径管路的全场景适用需求。 浮动球阀的球体仅由阀杆驱动，无固定支撑结构。浮动球阀的阀芯是球形体，由圆形通孔通过轴线，当球旋转90度时，在进、出口处呈现球面，从而截断流体，反之即呈现通孔，供介质通过。关闭时，球体在介质压力的作用下紧贴出口端阀座形成密封。此结构适用于中小口径及中压工况。固定球阀的球体上下两端由固定轴（轴承）支撑，球体位置固定，不随介质压力产生位移。介质压力通过轴承传递至阀体，阀座在介质压力和弹簧预紧力的共同作用下压向球体形成密封。固定球结构消除了浮动球球阀在大口径和高压工况下的巨大密封负荷，显著降低了操作扭矩，即使在高压差条件下仍能保持启闭轻便顺畅，特别适用于高压大口径管路。 产品根据阀体结构分为二块式和三块式两种。二块式结构紧凑，适用于常规高压工况；三块式结构的阀体由左右阀体和中体三部分组合而成，拆卸维护极为方便，无需从管线上拆卸整个阀门即可检修阀内件（阀座、球体、阀杆等），特别适用于需要在线维护的高压严苛工况。 连接端形式涵盖法兰连接（RF凸面/RJ环连接面）、对焊连接（BW）、承插焊连接（SW）及内螺纹连接（NPT），可根据管道接口标准灵活配置。产品设计标准全面覆盖美标体系（API 6D、API 608、ASME B16.34）和国标体系（GB/T 12237）等国内外权威标准，检验与试验按API 598执行，防火安全符合API 607及API 6FA标准。 产品广泛适用于石油天然气长输管线、石油化工、炼油装置、化肥工业、制药及锅炉给水等行业的各类管道中，作为介质的快速切断与接通装置，也可用于管路介质的流向切换与分配，是高压管线控制的理想选择。
1. 锻造阀体，力学性能优异
阀体和阀盖采用优质模锻件精密加工成形，锻钢材料经加热锻造后晶粒细化、组织致密、流线分布合理，力学性能和抗疲劳性能显著优于铸钢材料。在同等压力等级下，锻钢阀门的抗拉强度更高（如A105锻钢≥485 MPa），抗冲击韧性更好，可承受更高的压力和更剧烈的温度变化。锻钢阀体不存在铸造缺陷，特别适用于高压高应力交变工况，使用寿命更长。可分体锻件或一体锻件，满足不同应用的制造要求。
2. 浮动球与固定球双结构，覆盖全场景
浮动球结构：球体无固定轴，靠介质压力自动压紧阀座实现密封。低压时密封面贴合紧密，高压时密封性能随压力升高而增强，硬密封泄漏等级达ANSI Class V，软密封达Class VI，满足高压下的零泄漏需求。适用于NPS 1/2″至NPS 10″口径，Class150至Class1500压力等级。

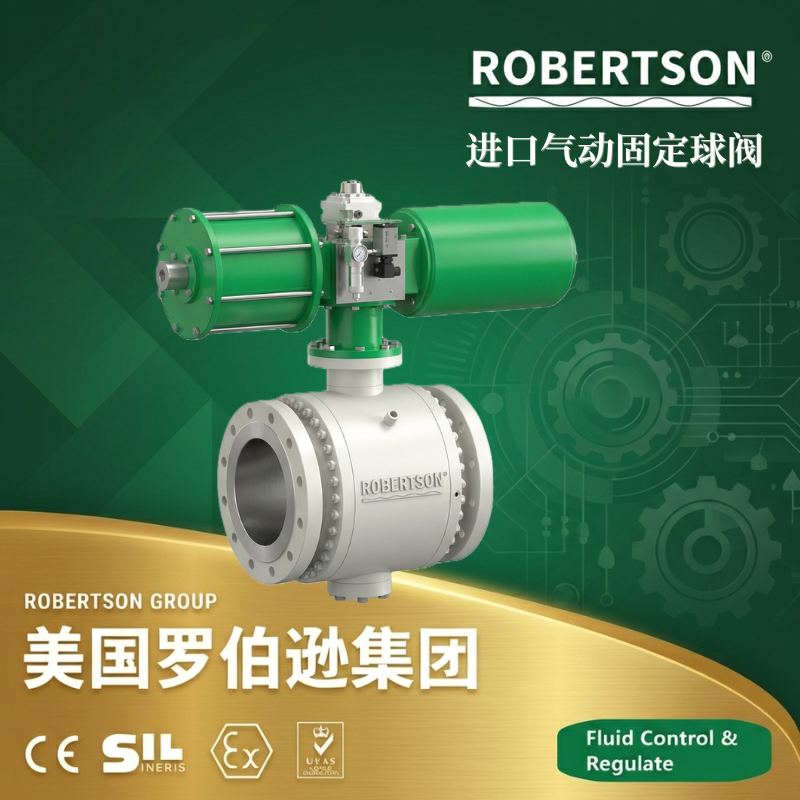

固定球结构：球体由上下两端的固定轴支撑，大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能。低摩擦系数的轴承使得扭矩减少到最小，便于阀门启闭。标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能。适用于NPS 2″至NPS 24″及以上口径，Class150至Class2500压力等级。
3. 防火与防静电安全设计
产品标配防火结构，执行API 607、API 6FA及ISO 10497等标准。一旦发生火灾使软密封圈烧损时，防火金属密封环在弹簧作用下迅速推向球体形成金属对金属密封，可有效阻止介质大量泄漏，防止火灾进一步扩大。同时设置防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，将开关过程中摩擦产生的静电电荷导入地下。导通电阻小于1欧姆，具备强大的抗静电功能，有效避免静电打火点燃易燃介质，确保系统安全。
4. 防吹出阀杆与多重密封
阀杆采用下装式防吹出结构设计，设有防吹出结构，即使阀腔压力异常升高，阀杆也不会被冲出，从根本上保障了操作安全。阀杆中部双重密封结构保证了阀杆密封的长期可靠性。阀门的填料选用编结、柔性石墨密封圈或四氟乙烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。阀座密封可选用整体阀体阀座、阀座焊接或覆盖等多种形式，满足不同密封等级要求。
5. 双向密封与中腔自动泄压
产品采用双向双阀座密封结构，配备弹簧预紧式阀座组件，在介质压力下产生自紧效应，确保上下游双向密封，安装无方向限制。标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能。利用自带的排放阀，阀体中腔可向外排放，有效防止因介质受热膨胀或液体闪蒸而产生的体腔压力异常升高对阀门造成的损坏。
6. 阀杆及关键部件强化处理
球体和阀座密封面可根据工况选用多种硬化技术。软密封阀座材料包括PTFE、PPL、PEEK等，可实现零泄漏；硬密封采用不锈钢基体堆焊司太立钴基硬质合金，具有极高的耐磨性、耐高温性和抗擦伤性能。球体可采用超音速喷涂耐磨合金粉材料或喷涂其它超耐磨合金材料处理。阀杆采用优质不锈钢材料（A182 F304、A182 F316等），经调质处理，硬度达到HB220～250，具有良好的抗腐蚀性和抗擦伤性，耐腐蚀耐磨损。
7. 全通径与缩径双通道结构，灵活匹配工况
可根据管路系统对流量和压力控制的不同要求，提供全径（Full Port）和缩径（Reduced Bore）两种通道结构。全通径结构阀体通道内径与管道内径一致，介质几乎无压力损失，流阻系数极小，便于清管作业，适用于对流量、压降有严格控制要求的油气长输管线。缩径结构阀体紧凑、重量更轻、启闭力矩更小，适用于允许一定压降的常规高压工况。
8. 排放阀与应急注脂装置
利用自带的排放阀，阀体中腔可向外排放，便于检查和排放阀腔滞留物。阀座和阀杆配置紧急注脂密封结构，当密封面发生损伤导致泄漏时，可通过注脂阀注入密封脂实现应急密封，确保系统在检修前的安全运行。
9. 阀体材料分级配置，适用温度范围宽
阀体材质根据工况温度等级分级配置：碳钢ASTM A105适用于-29℃至+425℃的常规高压水、油品、天然气系统，经济实用；低温钢A350 LF2适用于-46℃至+340℃的LPG、丙烷等低温介质系统；合金钢A182 F11/F22/F91适用于-29℃至+570℃的高温高压蒸汽系统及炼油加氢装置；奥氏体不锈钢A182 F304/F316适用于-196℃至+550℃的腐蚀性介质和洁净工况；双相不锈钢适用于含氯离子腐蚀环境及海洋工程。可选用双相不锈钢、蒙乃尔合金、20号合金等特殊材料，满足强腐蚀性介质及酸性天然气等严苛工况的需求。
10. 符合国际及国内双标准体系
产品设计、制造与验收全面满足美标体系（API 6D、API 608、ASME B16.34、API 598、MSS-SP-25）和国标体系（GB/T 12237）的要求。API 6D标准主要针对输送管道中的球阀提出了设计、试验和运行性能方面的要求。设计标准涵盖压力-温度等级、结构长度、连接尺寸和试验方法等全要素技术要求。防火标准满足API 607、API 6FA、ISO 10497，防硫设计满足NACE MR-01-75要求。特殊工况可定制符合NACE MR0175标准的抗硫化氢应力腐蚀开裂版本。
11. 多种驱动方式，全面实现远程自动化
产品提供手动（手柄/蜗轮蜗杆操作）、气动（单作用/双作用）、电动及电液联动等多种驱动方式。电动执行器可配套开关型（二位控制）和调节型（4-20mA模拟量信号控制）两种模式，一体化内置伺服系统，无须外配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动执行器配备位置传感器和行程开关等安全装置，确保阀门的准确控制和安全运行。气动执行器附件可配限位开关、定位器、电磁阀、过滤减压阀和手轮机构，实现各种工况下的远程自动控制。
12. 加长阀杆与防霜设计
对于埋地安装或深冷保温管道，阀杆可进行加长设计，使执行器位于操作层或保温层外，便于操作和维护。低温工况下，延长阀盖可将阀杆填料与深冷流体分开一定距离，使填料温度维持在接近常温，从而避免发生脆裂，保持长期密封可靠性，同时最大限度减少霜冻在运转部件周围积聚。
注：以上参数为常规产品技术范围，具体规格以实际产品型号为准。在高于540℃的超高温工况下，所有接触介质的零件材料须经验证具备足够的高温持久强度和抗蠕变性能。如需特殊通径、更高压力等级或更详细的技术数据，可联系罗伯逊ROBERTSON®技术团队获取对应型号的产品规格书。
1. 阀体结构类型
二块式锻钢球阀：阀体由左阀体和右阀体两个部分连接而成，结构相对紧凑，适用于常规高压工况。

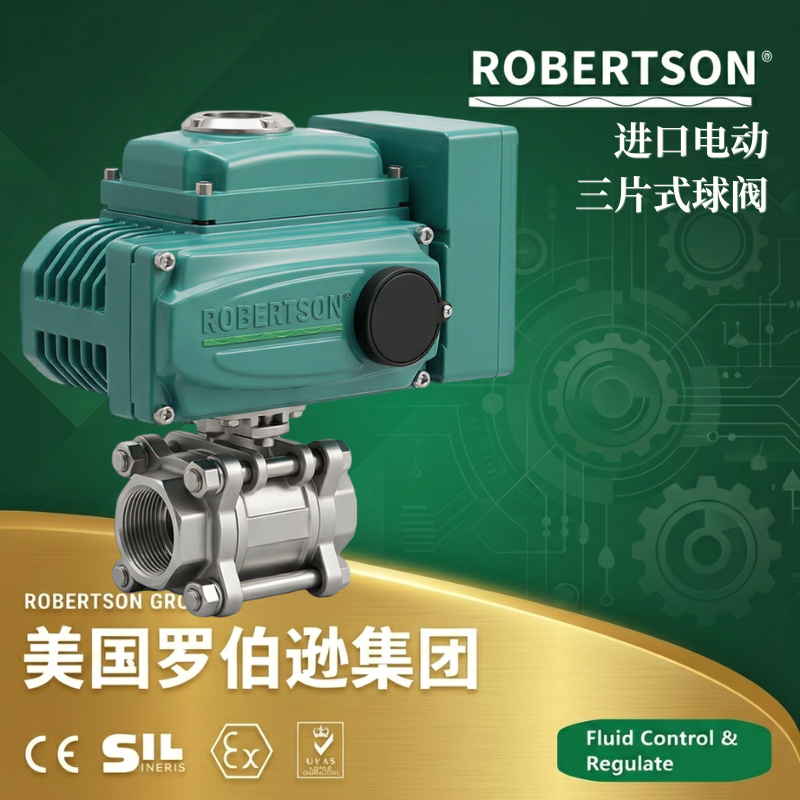

三块式锻钢球阀：阀体由左右阀体和中体三部分组合而成，中体与两侧阀体通过法兰螺栓连接。拆卸维护极为方便，无需从管线上拆卸整个阀门即可检修阀内件（阀座、球体、阀杆等），特别适用于需要在线维护的高压严苛工况。
2. 球体结构形式
浮动球阀：球体无固定轴，靠介质压力自动压紧阀座实现密封，适用于NPS 1/2″～NPS 10″，Class150～Class1500口径及压力等级。采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，也可采用板簧预载的可动金属阀座结构。
固定球阀：球体由固定轴支撑，适用于NPS 2″～NPS 24″及以上口径，Class150～Class2500压力等级。大枢轴结构保证在高压下准确的球体中心位置，标准阀座采用弹簧结构，保证良好的进出口双向密封性能。
3. 阀体材质分级配置
4. 密封面材质配置
PTFE（聚四氟乙烯）：标准软密封材质，适用温度-20℃～+180℃，摩擦系数极小、化学惰性极强，可实现零泄漏，适用于清洁介质、腐蚀性介质及洁净系统。
PPL（对位聚苯）：增强型耐高温软密封材质，适用温度-20℃～+280℃，耐高温性能优于PTFE，抗老化性强，适用于中高温油品及蒸汽管路。
PEEK（聚醚醚酮）：高性能耐高温耐磨损密封材料，适用温度-40℃～+300℃，耐高温及耐磨性能优异，适用于高温高压蒸汽及化学侵蚀性介质。
尼龙1010：密封面采用尼龙1010，其摩擦系数通常为巴氏合金的1/3，具有良好的自润滑特性，抗弯曲强度和冲击强度及较高的延性。
金属硬密封（司太立合金堆焊/超音速喷涂）：阀座与球体密封面采用司太立钴基硬质合金堆焊或超音速喷涂耐磨合金粉，适用温度-196℃～+550℃（最高可达+600℃），硬度HRC45-75。球体采用超英速喷涂耐磨合金粉材料，阀座更有堆焊司太立石硬质合金以及喷涂其它超耐磨合金材料处理。适用于高温蒸汽、含固体颗粒及粉料介质、高压频繁启停工况。
超音速火焰喷涂（HVOF）碳化钨：对于含高硬度颗粒介质的极端磨损工况，密封面可采用HVOF工艺喷涂碳化钨涂层，涂层硬度可达HRC75以上，具有极高的抗颗粒冲蚀能力。
5. 阀杆密封与填料系统
柔性石墨填料（标准） ：适用温度-196℃至+550℃，耐高温、耐腐蚀、自润滑性好，是高温蒸汽工况及深冷工况的标准配置。
编结石墨密封圈：适用于高温高压工况，配合活载荷系统确保长期密封可靠性。
四氟乙烯密封圈：适用于中低温及洁净介质工况，摩擦系数低，密封性能好，操作力矩小。
6. 驱动方式
手动（手柄/蜗轮蜗杆） ：标准配置，90度定位和带锁结构，可对阀门开度进行可靠锁定，手柄采用特殊形式的“Y”头设计，操作省力。
蜗轮蜗杆传动：配备于大口径及高压力等级阀门，具有自锁功能，操作省力，传动比大。
气动操作：配套双作用或单作用弹簧复位气动执行器，气源压力0.4～0.7MPa，可配限位开关、电磁阀、定位器、阀位反馈器、过滤减压阀和手轮机构。操作温度-20℃～+80℃。

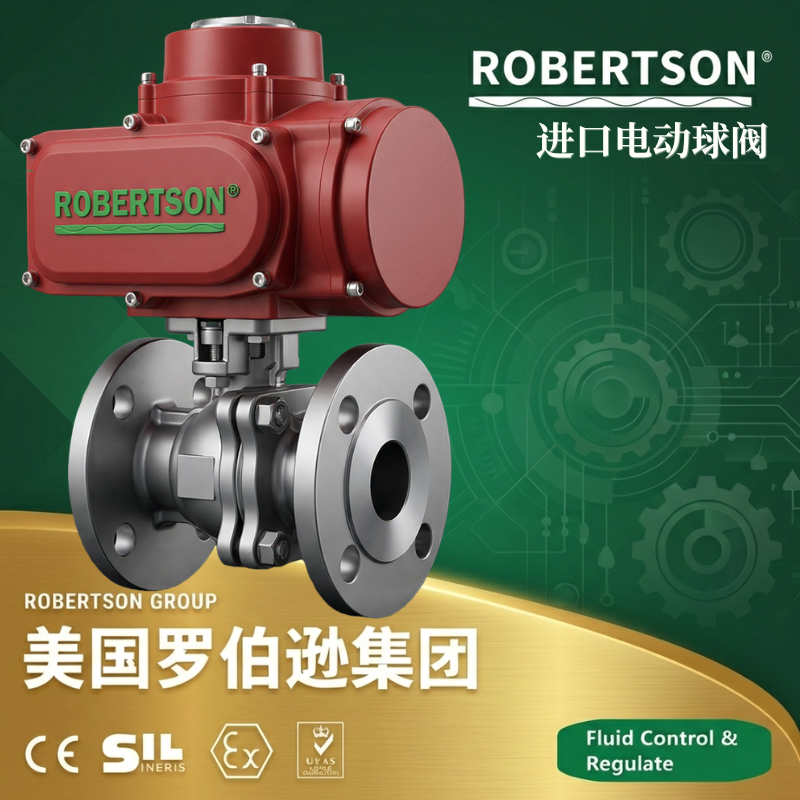

电动操作：配套角行程电动执行器（开关型/调节型/防爆型），实现远程自动化控制和就地按钮操作，支持开关型（二位控制）和调节型（4-20mA模拟量信号控制）两种模式，可接入DCS/PLC系统实现全自动控制。
电液联动执行器：适用于大口径长输管线及无电源的偏远区域，采用管道介质本身作为动力源，响应速度快、推力大。
7. 连接方式
法兰连接（RF凸面） ：适用于中高压及需要定期拆装维护的场合，阀体两端带法兰，通过螺栓与管道法兰连接。法兰密封面形式可选RF凸面、MFM凹凸面、RJ环连接面等。法兰标准适用ASME B16.5（NPS≤24）、ASME B16.47（NPS>24）、GB/T 9113、JB/T 79、HG/T 20592、EN 1092-1等。
对焊连接（BW） ：适用于高压高温及永久性管路，焊接坡口符合ASME B16.25、GB/T 12224、EN 12627等标准，焊缝强度接近母材强度，从根源上消除泄漏风险，尤其适用于油气长输管线及电站高压蒸汽系统。
承插焊连接（SW） ：适用于DN15～DN80的小口径及高压管路，接口尺寸符合ASME B16.11标准，焊接量小、施工方便，特别适用于高压小口径管路。
内螺纹连接（NPT） ：适用于DN15～DN50的小口径管路及中高压工况，螺纹接口符合ANSI/ASME B1.20.1（NPT）、BS 21、DIN 2999/259、ISO 7/1、JIS B0203等多种标准，安装快捷。
8. 流通通道结构
9. 三通及多通结构
10. 特种工况配置
低逸散性设计（ISO 15848-1） ：阀杆填料系统和阀体密封处符合低逸散排放标准，泄漏量可控制在ISO 15848 AH级或更低等级，适用于对阀门逸散性排放有严格环保要求的石油化工厂、液化天然气接收站和天然气输送管线。ISO 15848标准要求阀门在高低温循环和机械开关循环条件下进行测试，以纯度为97%的氦气作为测试介质。
NACE MR0175 / ISO 15156酸性环境兼容：阀门材料及热处理工艺符合NACE MR0175标准要求，材料包含316不锈钢、6钼合金、2507、825、625、C-276和合金400等，适用于含有硫化氢（H₂S）的酸性天然气和油田伴生气系统，可有效防止硫化物应力腐蚀开裂。
BS 6364深冷/低温工况：BS 6364标准适用于温度范围-50℃至-196℃的低温服务工况，要求在深冷温度中做静液压试验和气密试验，同时验证阀杆在动态循环下的密封性能，确保阀门在液化天然气和液氢管道上长期使用后仍然能正常使用。延长阀盖设计可将阀杆填料与深冷流体分开一定距离，使填料温度维持在接近常温，避免发生脆裂，保持长期密封可靠性。
氧气清洁处理（O₂ Cleaning） ：适用于液氧介质系统及富氧环境。阀门所有接触介质的零件须严格脱脂、除油、清洗，装配全程使用无油工具和洁净环境，出厂包装前内附清洁度合格报告，阀体外壳贴“禁油”标识。
API 607 / API 6FA / ISO 10497防火认证：符合最高防火安全标准，阀门在1000℃火焰中持续30分钟后仍能保持密封和功能正常。金属二次密封件在火灾发生时自动激活，确保在非金属密封件烧毁后仍具备一定的介质阻断能力。
紧急注脂密封装置：阀座和阀杆处设置紧急注脂阀，当密封面或阀杆填料损伤导致泄漏时，可通过注脂阀注入密封脂实现应急密封，为系统检修争取时间，确保生产连续性。
加长阀杆/加长杆：适用于埋地安装或保温管道，加长阀杆使执行器位于地面操作层或保温层外，便于日常操作和维护。阀杆加高的高度须在订货时确认。
锁紧装置：90度定位和带锁结构，可对阀门开度进行可靠锁定，防止误操作。
11. 防护等级与防爆配置
标准防护等级：IP67，防尘防水，可短期浸水。
高防护等级：IP68（潜水型），整机通过密封性实验验证，可在水下长期运行，适用于户外、潮湿及水下安装环境。
防爆型电动执行器：防爆等级Exd Ⅱ BT4、Exd Ⅱ CT4、Exd Ⅱ CT5，隔爆型产品符合GB3836标准规定。
12. 检验与试验
锻钢球阀的检验与试验应符合API 598、API 6D、GB/T 13927、JB/T 9092标准的规定。
壳体强度试验：试验压力为公称压力的1.5倍，保压时间符合标准规定（不少于3-5分钟），壳体无可见渗漏或结构损伤。
高压密封试验：试验压力为公称压力的1.1倍，测量阀座密封面和阀杆填料密封处的泄漏量。金属硬密封阀门的泄漏等级可达ANSI Class V，软密封阀门可达Class VI（零泄漏）。
低压密封试验（气密封试验） ：软密封阀门按API 598要求进行气密封试验（试验压力0.5～0.7 MPa），泄漏量为零（气泡法）。
低泄漏试验（ISO 15848-1） ：可定制，以纯度为97%的氦气作为测试介质，密封等级可达AH级、BH级或CH级。适用于对阀门逸散性排放有严格环保要求的化工厂和天然气接收站。
防火试验（API 607/API 6FA） ：可定制，满足防火防爆区域的特殊安全要求。
无损检测：按用户要求提供射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）检测报告。
材料化学成分分析及力学性能测试报告：可按需提供。
13. 制造标准体系选择
美标体系（API/ASME/ANSI） ：按API 6D、API 608、ASME B16.34、BS 5351标准设计制造。结构长度按API 6D或ASME B16.10，法兰端按ASME B16.5，对焊端按ASME B16.25，承插焊端按ASME B16.11，螺纹端按ANSI/ASME B1.20.1（NPT），压力试验按API 598，标记按API 6D及MSS-SP-25。适用于出口项目、引进技术机组及与进口设备配套的需求。
国标体系（GB/JB） ：按GB/T 12237《石油、石化及相关工业用钢制球阀》、JB/T 7746《紧凑型锻钢阀门》标准设计制造。结构长度按GB/T 12221，法兰尺寸按GB/T 9113、JB/T 79或HG/T 20592，压力试验按GB/T 13927。适用于国内项目的标准化配套需求。
德标/欧标体系（DIN/EN） ：可按DIN/EN标准设计制造，法兰连接尺寸按EN 1092-1，结构长度按适用产品标准，螺纹接口可配BS 21、DIN 2999/259等，适用于欧盟标准工程项目。
其他体系：可按要求按JIS、ISO等标准设计制造。
客户定制标准：可按用户提供的技术规范书进行非标设计和制造，满足特定项目的差异化技术要求。
14. 适用行业与应用
| 应用领域 | 典型配置推荐 |
|---|---|
| 石油天然气长输管线 | Class600～Class2500锻钢固定球阀，碳钢/不锈钢材质，全通径，DBB结构，焊接连接 |
| 炼化加氢装置 | Class1500～Class2500锻钢球阀，F22/F316材质，金属硬密封，低逸散填料，NACE兼容 |
| 液化天然气（LNG）接收站 | -196℃超低温锻钢球阀，不锈钢F304/F316材质，长颈阀盖，BS 6364深冷试验 |
| 化工装置（强腐蚀性介质） | 不锈钢F304/F316锻钢球阀，PTFE/PEEK软密封，防静电设计 |
| 海上平台（海洋工程） | 双相不锈钢锻钢球阀，IP68防护等级，NACE酸性环境兼容 |
| 电站高压蒸汽系统 | Class900～Class2500锻钢固定球阀，合金钢F22/F91材质，金属硬密封，焊接连接 |
| 天然气城市门站 | Class300～Class600锻钢球阀，碳钢材质，全通径，紧急切断功能 |
| CO₂气体输送管路 | 高压锻钢球阀，金属硬密封，低泄漏设计 |
| 含硫化氢酸性天然气输送 | A350 LF2低温碳钢/不锈钢，NACE MR0175认证，低泄漏填料 |
| 含固体颗粒/杂质介质输送 | 锻钢球阀，硬质合金堆焊密封面，HVOF超音速喷涂涂层 |
| 空分设备（ASU）/工业气体 | 不锈钢F304/F316锻钢球阀，PTFE软密封，脱脂清洁处理 |
15. 订货信息要求
订货时须提供以下技术参数，以便进行精准选型：
阀门结构类型（浮动球阀/固定球阀/三通球阀等）
阀门型号（Q41F/Q47F/Q341F/Q347F/Q641F/Q941F/Q647F/Q947F等）
公称通径（DN / NPS）
公称压力（PN / Class / 磅级）
适用介质名称及介质状态
工作温度（最高设计温度、最低设计温度）
工作压力（最高工作压力、正常操作压力）
阀体材质及阀内件材质要求（A105/LF2/F11/F22/F91/F304/F316/双相不锈钢等）
密封形式及密封面材质（PTFE软密封/PPL高温密封/PEEK密封/金属硬密封STL/超音速喷涂）
结构类型（二块式/三块式）
连接方式及接口标准（法兰/对焊/承插焊/螺纹，标准及压力等级）
流通通道结构（全通径/缩径）
驱动方式（手动/蜗轮/气动/电动/电液联动）
电动执行器电源电压及控制信号类型（如需电动：AC380V/AC220V/DC24V；开关型/调节型；4-20mA/开关量）
防爆区域要求（如需防爆，须明确防爆等级Exd Ⅱ BT4/Exd Ⅱ CT4/Exd Ⅱ CT5等）
特殊工况要求（酸性环境NACE、氧气脱脂、低逸散性、深冷工况BS 6364、防火认证API 607等）
防护等级要求（IP67/IP68）
特殊标准及认证要求（API/ASME/GB/JB/BS/DIN/EN等）
加长阀杆要求（如埋地安装或深冷保温管道，须明确加长高度）
附件及特殊功能配置（注脂阀/排放阀/锁紧装置/加长杆等）
以上配置可根据具体高压及严苛工况要求进行组合选型，详情可咨询罗伯逊ROBERTSON®技术团队。
