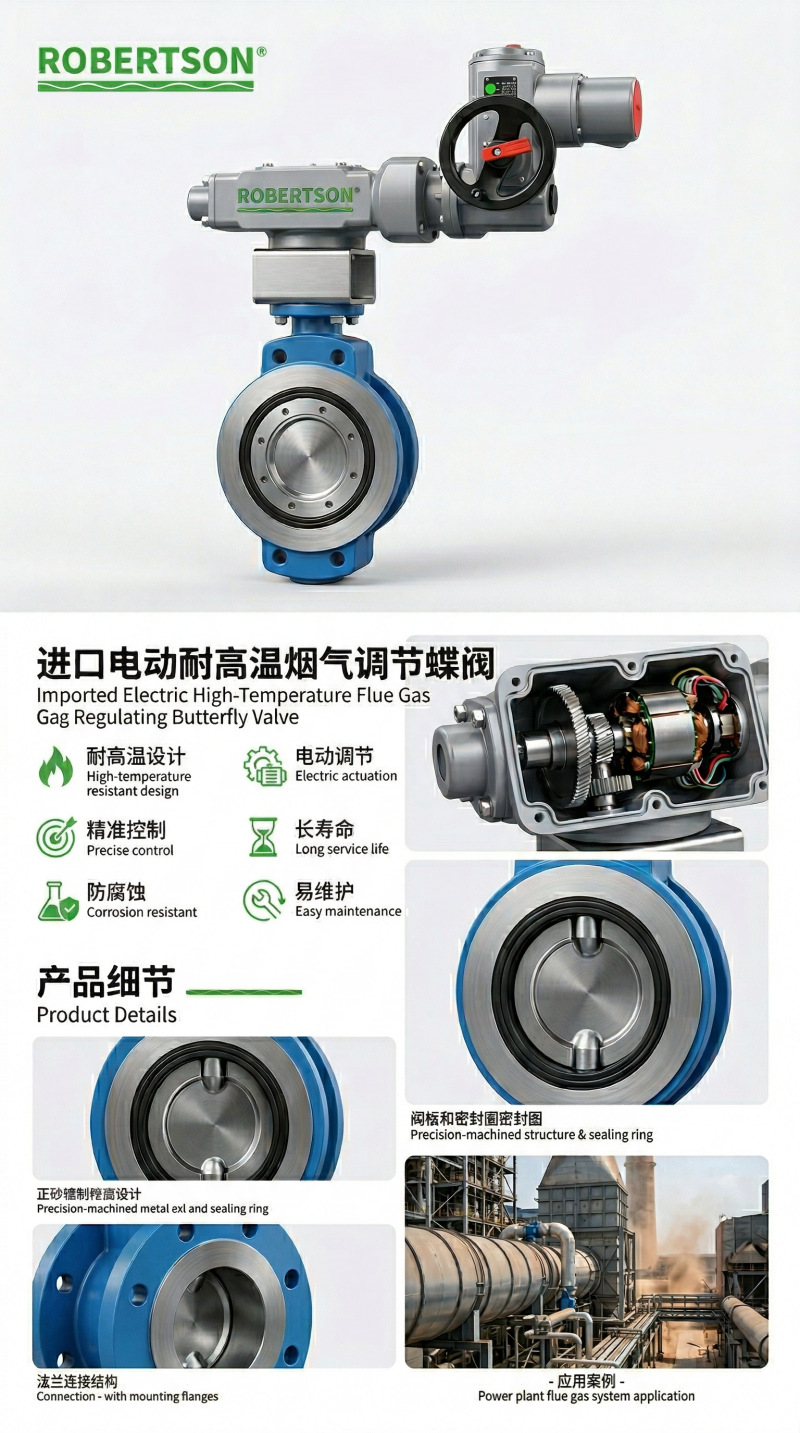

美国罗伯逊ROBERTSON进口电动烟气调节蝶阀，是一款为极端高温、高压差及强腐蚀工况设计的专用控制阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为烟气脱硫脱硝、余热回收、高炉热风炉、VOC废气治理及催化裂化装置等行业提供高效、可靠的高温烟气调节与控制方案。 该产品专为高温烟气、含尘废气及热风管道等苛刻工况设计，采用三维偏心（三偏心）多层次金属硬密封结构，彻底解决了传统蝶阀在高温工况下因热膨胀导致的卡死、泄漏问题。驱动装置标配智能型角行程电动执行机构，内置温度传感器与PID调节模块，可根据系统反馈信号自动修正热膨胀量，支持4-20mA、HART、RS485等多种信号接口，可无缝接入DCS/PLC系统。产品在不同温度区间提供多级耐热材质配置方案——基础型（≤600℃）、高温型（≤1000℃）及超高温型（≤1200℃，瞬间耐温1600℃），全面覆盖工业窑炉烟道、焚烧装置及特种高温工艺管线的控制需求。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
产品标配三偏心多层次金属硬密封结构，是保证高温工况下阀门零泄漏、长寿命的核心设计：
第一偏心——阀轴中心线偏离蝶板中心线：使蝶板在开启后迅速脱离阀座密封面，减少密封摩擦，实现零磨损启闭；
第二偏心——阀轴中心线偏离阀门管道中心线：进一步改善启闭力矩特性，降低操作扭矩，大幅延长密封件寿命；
第三偏心——阀座密封圆锥体轴线偏离阀轴中心线：实现蝶板密封面与阀座密封锥面在启闭瞬间无摩擦接触，关闭时实现柔性接触、瞬时压紧。
密封副采用不锈钢金属薄片与石墨层叠压合形成的多层次结构，具备金属硬密封的耐高温性能和弹性软密封的补偿特性。在交变热应力下密封面不易变形或开裂，同时大幅降低启闭力矩和密封面磨损，适合频繁启闭的自动化工艺要求。泄漏等级可达API 598 / ISO 5208 Class VI（零泄漏）。
产品根据工况温度提供三档标准材质配置方案，全面适配从超低温深冷到超高温烟气的各类极端工况：
基础型（≤600℃） ：阀体选用铸钢（WCB）、不锈钢304（CF8），蝶板选用不锈钢304，密封采用多层次不锈钢金属片堆焊或柔性石墨，适用于一般工业烟道、预热风管及粉煤气力输送场景；
高温型（≤1000℃） ：阀体选用不锈钢316L（CF8M）、高温合金钢或双相不锈钢，蝶板选用310S不锈钢（0Cr25Ni20），密封采用金属硬密封或耐高温浇注料结构，适用于水泥窑尾烟气、炼铁热风炉、玻璃熔窑烟道等中温烟气环境；
超高温型（≤1200℃，瞬间耐温1600℃） ：阀体及蝶板采用2520高温钢、镍基高温合金或特种耐热钢，阀腔内衬耐火浇注料或陶瓷纤维异形件，配套水冷式轴承支架和隔热垫，适用于焚烧炉、RTO蓄热式焚烧装置、冶金加热炉及陶瓷焙烧窑的高温烟气前段处理。
标配智能型角行程电动执行机构，具备以下核心特性：
信号控制：接收4-20mA DC（或0-10V、1-5V等）模拟量控制信号，内置伺服放大器，通过PID调节实现阀门开度的连续精确调节，控制精度可达±0.1%；
闭环反馈：实时输出4-20mA位置反馈信号，实现与DCS/PLC系统的闭环控制；
智能温控：内置温度传感器，自动修正热膨胀量，确保阀门在高温工况下的启闭精度和密封可靠性；
支持多信号模式：支持开关型（无源干触点）、调节型（4-20mA）及总线控制（HART、Modbus RTU/RS485、Profibus）；
多重安全保护：具备过热保护、过载保护、缺相保护、堵转保护，标配手轮/手柄手动操作装置；
电源适应性强：以AC220V或AC380V电源为动力，防护等级IP65/IP67。
针对超高温工况的特殊需求，阀门配置了多重防护措施，确保在极端高温下可靠运行：
高温浇注料密封：在阀体内部整体浇注耐高温浇注料，硬化后形成整体衬里结构，阀体表面温度可降至400℃以内。适用介质温度可达1150℃以上，压力≤0.25MPa，适用于高温烟气管道、焚烧炉烟道等；
陶瓷纤维密封：采用陶瓷纤维隔热毯分层压制并固化成型，导热系数仅为0.03W/m·K，为碳钢的1/150，厚度约25mm时可承受950℃烟温，阀体表面温升＜150℃。体积密度小、隔热性能好、耐高温且重量轻；
水冷轴承支架：在高温烟气工况下（≥1000℃），选配水冷轴承支架，通过循环冷却水强制降低轴承温度，确保轴承润滑不失效、密封不变形，延长阀门使用寿命。
采用双偏心+三偏心结构+双浮动阀座技术，具备双向密封功能，安装时不受介质流向限制，也不受空间位置的影响，可在任何方向安装。相比传统蝶阀，密封性显著提升。
阀门采用全金属结构设计，无任何不耐火的密封组件（如橡胶、PTFE等），达到本质防火耐火结构的要求。在发生火灾时阀门仍能保持可靠的密封性能，即使阀座密封圈在火灾中受损，金属-金属二次密封面仍可提供可靠的密封屏障，有效阻止介质外泄。
蝶阀采用大直径桁架结构降低流阻，流道通畅，流体阻力极小，流通能力大。全开时流阻系数仅为0.1～0.3，在所有阀类中流通能力最大、流阻最小，特别适用于需要对高温烟气进行大流量精确控制的场合。
针对不同烟气特性，可选配不同密封方案：
| 密封方案 | 适用温度 | 适用工况 | 特点 |
|---|---|---|---|
| 多层次金属硬密封（标配） | ≤600℃ | 常规工业烟气、含尘废气 | 不锈钢片+石墨层叠结构，耐热耐氧化，抗热震性好 |
| 高温浇注料密封 | ≤1150℃ | 焚烧炉、高温烟气管道、RTO装置 | 阀体表面温度降至400℃以内，压力≤0.25MPa |
| 陶瓷纤维密封 | ≤950℃ | 高温烟气前段处理、冶金加热炉 | 导热系数0.03W/m·K，阀体表面温升＜150℃，体积小重量轻 |
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的角行程电动执行机构，便于现场升级和维护，减少中间连接部件，降低故障概率。
产品严格遵循API 598、ASME B16.34、GB/T 12238及JB/T 8527等国际及国内标准设计、制造与检验。结构长度按ASME B16.10、GB/T 12221标准，法兰连接尺寸按GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5标准，试验与检验按API 598、GB/T 13927、JB/T 9092标准执行。
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 智能型角行程电动执行机构（开关型/调节型/智能型） |
| 执行器系列 | PSQ系列 / HQ系列 / 3610R系列 / 精小型系列 / OHQ防爆系列 |
| 输入信号（调节型） | 4-20mA DC / 0-10V DC / 1-5V·DC |
| 输出信号（调节型） | 4-20mA·DC模拟量闭环反馈 |
| 控制精度 | 基本误差≤±1.0%，回差≤1.0%，死区≤0.5% |
| 输出力矩 | 50N·m～3000N·m（标准型）；大口径可达10000N·m以上 |
| 力矩安全系数 | 执行器输出力矩 ≥ 阀门最大操作力矩 × 1.3 |
| 动作范围 | 0～90° |
| 动作时间 | 15秒、30秒、60秒、112秒等多种可选 |
| 智能控制 | 内置温度传感器，自动修正热膨胀量；支持现场总线通讯 |
| 通讯接口 | HART、Modbus RTU（RS485）、Profibus |
| 执行器保护 | 过热保护、过载保护、缺相保护、堵转保护、电气/机械双重限位 |
| 手动操作 | 标配手轮/手柄手动操作装置，断电应急操作，离合器自动复位 |
| 防护等级 | IP65（标配）/ IP67 / IP68（可定制） |
| 防爆等级 | 普通型 / 隔爆型ExdⅡBT4 / ExdⅡCT6 |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 电源电压 | AC220V 50Hz（标配单相）、AC380V 50Hz（三相可选）、DC24V |
根据介质温度、腐蚀性等级及密封等级要求，可选择以下密封配置：
根据控制精度、防爆要求及系统集成需求，可配置以下电动执行机构：
A. 调节型执行机构（高精度配置）
接收4-20mA DC / 0-10V DC / 1-5V·DC模拟量信号，实现阀门开度0-90°连续精确调节；
内置伺服放大器，无须另配伺服放大器；
闭环控制，实时4-20mA模拟量位置反馈；
控制精度：基本误差≤±1.0%，回差≤1.0%，死区≤0.5%；
适用于需精确控制高温烟气流量、窑炉配比及脱硫脱硝系统风量调节的自动化工艺管线。
B. 智能型执行机构
内置温度传感器，自动修正高温热膨胀量，确保阀门热态下的密封可靠性；
非侵入式免开盖设计，参数设置无须打开电气壳体；
全中文或英文液晶显示屏，菜单式操作；
支持HART、Modbus RTU（RS485）、Profibus等现场总线通讯接口，无缝集成DCS/PLC系统；
力矩曲线记录和阀门诊断功能，可实时在线监测阀门开度、温度、振动等运行参数。
C. 隔爆型执行机构（防爆型，ExdⅡBT4/ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）；
可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）；
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强；
符合GB 3836系列及ATEX防爆认证要求，防护等级IP65/IP67，可定制IP68；
适用于含易燃气体的烟气处理系统（如VOCs废气治理、化工尾气排烟等）。
D. 开关型执行机构
无源干触点开关控制，实现阀门全开/全关二位式操作；
配备电气、机械双重限位保护装置；
适用于只需要全开/全关操作的高温烟气切断工况（如RTO入口快速切断、除尘器风门）。
| 附件名称 | 功能说明 | 适用温度 |
|---|---|---|
| 水冷轴承支架 | 在阀门与执行器之间加装水冷轴承支架，通过循环冷却水强制降温，防止高温传导至执行器 | ≥800℃ |
| 隔热垫/隔热支架 | 在执行机构与高温阀体之间安装隔热支架，将执行器安装在远离热源的位置 | ≥400℃ |
| 高温型执行器 | 配备高温专用润滑脂和密封件，特殊电机绕组设计确保高温启动性能，工作温度-40℃～+80℃ | 执行器环境温度≥60℃ |
| 执行器散热风叶/主动散热风扇 | 执行器壳体设置散热翅片，当环境温度＞60℃时自动启动散热风扇（风量≥50m³/h）主动降温 | ≥450℃ |
| 加长颈阀盖 | 延长阀盖结构，隔离热源传导，方便保温材料缠绕，同时保护阀杆填料不受高温损伤 | ≥400℃ |
| 波纹管密封（阀杆） | 采用金属波纹管替代常规填料密封，配合蝶板三偏心金属硬密封实现双重密封，适用于剧毒、易燃易爆烟气介质 | -196℃～+600℃ |
| 温度在线监测系统（PT100） | 安装于阀体或烟气管道，实时监测介质温度，超温报警并联动保护 | 全温区 |
| 防爆等级 | 适用区域 | 适用气体环境 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1～T4组爆炸性气体混合物 | GB 3836、ATEX | VOC废气处理系统、化工尾气排烟、油气回收系统 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1～T4组 | GB 3836、ATEX | 焦炉煤气烟气系统、炼化火炬排烟、加氢装置尾气 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级T1～T6组（最高防爆等级） | GB 3836、ATEX | 石油化工催化裂化装置烟气轮机入口 |
