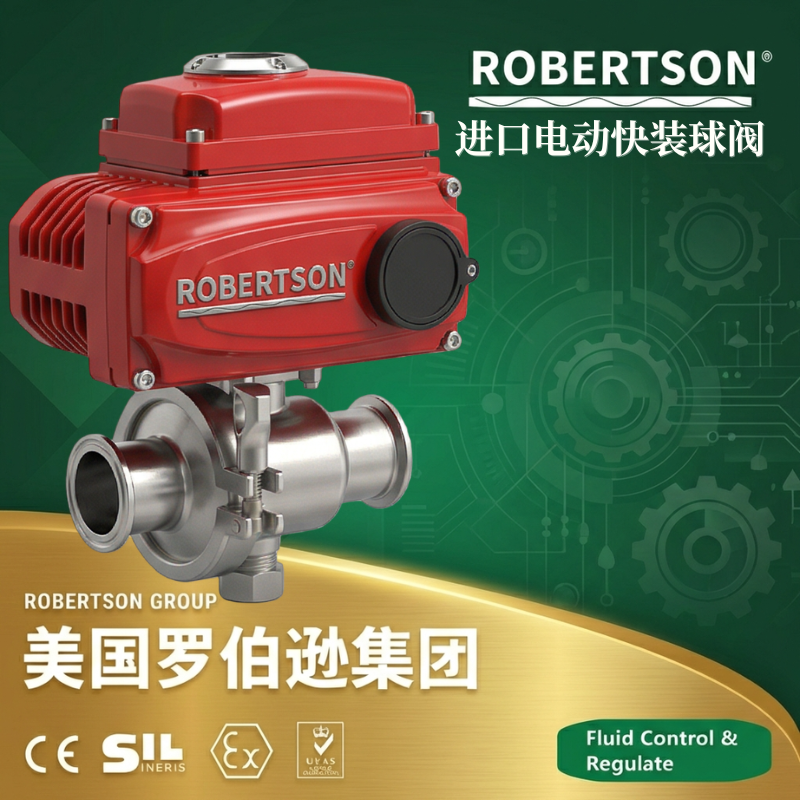

美国罗伯逊ROBERTSON进口电动快装球阀，是一款专为卫生级、洁净管路系统设计的高性能二位式开关阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为啤酒饮料、食品加工、生物制药、精细化工、乳制品及水处理等行业提供安全、卫生、高效的流体通断控制方案。 电动快装球阀（又称电动卡箍球阀、电动卫生级球阀）由一体化电动执行器与快装球阀组合而成，以电源即可控制运转，通常用于管道介质的远程开关或调节（接通、切断介质）控制，是对阀门实现远控、集控和自控必不可少的驱动装置。阀门采用卡箍快装式连接，两端为卡箍接头，易于拆卸、清洗、维修以及更换；流道经过精密抛光和灭菌处理，密封面采用全包PTFE（F4）结构，没有死角，保证卫生且容易清洗。 产品严格遵循ASME B16.34、API 608及GB/T 12237等国际及国内标准设计制造，适用于乳品、食品、啤酒、饮料、制药、化妆品等工业领域的不锈钢管路系统，是清洁型物料传送控制的理想选择。
1. 卡箍快装连接，拆卸清洗便捷
阀门采用卡箍快装式连接，两端为卡箍接头，无需特殊工具即可快速安装和拆卸。易于拆卸、清洗、维修以及更换，特别适合需要频繁清洗消毒的CIP/SIP工艺管路。
2. 全不锈钢过流部件，卫生等级高
阀体、球体、阀杆等所有与介质接触的部件均采用优质不锈钢SUS304、316及316L材质精制而成，保证卫生标准。产品内外用高档抛光设备处理，达到表面精密度要求，流道内壁经精密抛光（可达0.5μm电子抛光），保持流体畅通无阻。
3. 全包PTFE密封，无死角易清洗
密封面采用全包PTFE（聚四氟乙烯）密封结构，没有死角，保证卫生且容易清洗。密封材料耐老化、耐腐蚀，使用寿命长，可适应多种腐蚀性介质的输送要求。密封面采用的全包PTFE没有死角，保证卫生。
4. 全通径流道设计，流体阻力小
阀门采用全通径直通式结构，球体通道与管道内径一致，球阀开启时流道完全畅通，介质呈直线流动，在所有阀类中流体阻力最小，压力损失极小，节能效果显著。孔径大小与管道一致，不产生沉淀物。
5. 电动开关智能控制，远程操作高效
配套角行程电动执行机构，以AC220V或AC380V电源为动力，接受无源干触点开关信号即可实现阀门的远程全开/全关二位式操作。执行器采用一体化模块化设计，配备电气、机械二重限位保护装置，标配手柄/手轮手动操作装置，断电应急操作。
6. 防火防静电安全结构
阀门标配防静电装置，球体与阀杆之间设置导电弹簧，能将开关过程产生的静电导出，防止静电火花点燃易燃易爆介质。阀杆采用下装式防吹出结构设计，阀杆头部设有凸阶，防止阀杆喷出。符合API 607防火安全标准。
7. 双层阀杆填料，低逸散密封
阀杆密封采用双层V型PTFE填料，符合德国TÜV TA-Luft阀杆泄漏测试要求，密封可靠、操作轻便灵活。双蝶形弹片自动压紧填料设计可自动补偿填料磨损和热松弛，延长密封完整性。
8. ISO 5211标准接口，执行器通用性强
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，执行器与阀门直接连接无需支架与转接轴，适配多种品牌和型号的角行程电动执行机构，便于现场升级和维护。
9. 多种阀体结构与材质，按需选配
根据管路需要，阀门可提供二通式和三通式两种结构形式，三通式球阀适用于卫生级管路介质换向、分流、合流、混流。阀体材质可选用SUS304、SUS316、SUS316L不锈钢，密封材质可选用PTFE、PPL、EPDM、NBR、FKM等多种方案，连接方式可选快装、焊接、螺纹。
10. 防爆型配置，危险区域安全保障
阀门可配置隔爆型电动执行机构，防爆标志ExdⅡBT4/ExdⅡCT6，防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强，符合GB 3836防爆标准及ATEX防爆认证要求，适用于Zone 1及Zone 2爆炸性气体环境。
11. 多种国际标准认证，全球通用
阀门设计制造遵循ASME B16.34、API 608标准，卡箍连接端符合ISO 2852-1993标准，试验与检验按API 598标准执行。卫生级标准符合ISO、DIN、IDF、SMS、3A等国际主流标准，全球通用性强。
12. 严格的国际标准规范认证
产品严格遵循ASME B16.34、API 608、GB/T 12237等国际及国内标准设计、制造与检验，防火安全试验符合API 607标准。结构长度按ASME B16.10、GB/T 12221标准，卡箍端尺寸按ISO 2852标准，试验与检验按API 598、GB/T 13927、JB/T 9092标准执行。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | Q981F / QB981F 系列 |
| 公称通径 | DN15～DN150（1/2英寸～6英寸），通径Ø 12.7～152.4mm |
| 公称压力 | PN1.0MPa、1.6MPa（Class150） |
| 试验压力 | 壳体试验：1.5倍公称压力；密封试验：1.1倍公称压力 |
| 适用温度 | PTFE密封：-20℃～+180℃（≤150℃常用）；PPL密封：-20℃～+250℃ |
| 阀体材质 | 不锈钢SUS304、SUS316、SUS316L（CF8/CF8M/CF3M） |
| 球体材质 | 不锈钢SUS304、SUS316、SUS316L |
| 阀杆材质 | 不锈钢SUS304、SUS316，防吹出结构设计 |
| 密封阀座材质 | PTFE（聚四氟乙烯）、PPL（对位聚苯）、EPDM、NBR、FKM（氟橡胶） |
| 密封填料 | V型聚四氟乙烯填料、双碟形弹片自动压紧 |
| 防静电装置 | 标配（球体与阀杆之间设置导电弹簧） |
| 防火结构 | 标配（符合API 607标准） |
| 泄漏等级 | 软密封：双向零泄漏（ANSI Class VI） |
| 流量特性 | 近似快开特性 |
| 连接方式 | 卡箍快装式（标配）、焊接式、螺纹式 |
| 卡箍连接标准 | ISO 2852、DIN、IDF、SMS、3A等 |
| 结构长度标准 | ASME B16.10、GB/T 12221 |
| 设计制造标准 | ASME B16.34、API 608、GB/T 12237 |
| 防火安全标准 | API 607 / ISO 10497 |
| 试验与检验标准 | API 598、GB/T 13927、JB/T 9092 |
| 适用介质 | 啤酒、葡萄酒、食品饮料、生物工程、制药、乳制品、化妆品、纯水等 |
| 适用行业 | 啤酒工程、食品工程、化学工程、制药工程、生物工程、水处理工程 |
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 角行程电动执行机构（开关型/防爆型/智能型） |
| 执行器系列 | JOX系列 / 3610R系列 / JHQ系列 |
| 电源电压 | AC220V 50Hz（标配单相）、AC110V 50Hz、AC380V 50Hz（三相）、DC24V |
| 输出力矩 | 50N·m～2000N·m（JOX系列）/ 50N·m～1500N·m（3610R系列）/ 50N·m～3000N·m（JHQ系列） |
| 力矩选型安全系数 | 执行器输出力矩需比阀门最大启闭力矩大1.2-1.5倍 |
| 动作范围 | 0～90° |
| 动作时间 | 15秒/30秒/60秒（JOX系列）/ 10秒/15秒/30秒（3610R系列）/ 18S～112S（JHQ系列） |
| 控制方式（开关型） | 无源干触点开关控制，实现阀门全开/全关二位式操作 |
| 反馈信号 | 开关量位置反馈（无源触点限位开关）、可选4-20mA阀位变送器 |
| 执行器保护 | 过热保护、过载保护、缺相保护、堵转保护、电气/机械双重限位 |
| 手动操作 | JOX/3610R系列：附带手柄操作；JHQ系列：机械离合机构配手轮操作 |
| 防护等级 | IP65（JOX/JHQ系列）/ IP55（3610R系列）/ 可定制IP67、IP68 |
| 防爆等级 | 普通型 / 隔爆型ExdⅡBT4（标准防爆）/ ExdⅡCT6（加强防爆） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 防爆壳体材质 | 硬质铝合金，阳极氧化处理+聚酯粉末涂层 |
| 智能型通讯接口 | Modbus RTU（RS485）、Profibus（可选） |
| 位置测量 | 可选装开关或电位计、比例控制单元 |
| 进线接口 | PE1/2″进线线锁（JOX系列）/ 2-PF 1/2″进线线锁（3610R系列）/ 2个 PF 3/4″（JHQ系列） |
| 壳体材料 | 铝合金（JOX系列）/ 钢、铝合金（3610R系列）/ 钢、铝合金、铝青铜、聚碳酸脂（JHQ系列） |
| 外涂层 | 干粉、环氧聚酯，具有超强防腐功能 |
参考数据来源：执行器系列性能参数参考自JOX、3610R、JHQ系列电动执行器技术规格。
根据介质洁净度、腐蚀性等级及卫生等级要求，可选择以下阀体材质：
| 材质 | 代号 | 适用工况 | 特性说明 |
|---|---|---|---|
| 不锈钢304（标配） | SUS304 / CF8 | 食品、饮料、啤酒、纯水等常规洁净介质 | 标准配置，耐腐蚀性能良好，符合食品级卫生标准 |
| 不锈钢316 | SUS316 / CF8M | 含氯介质、海水、较强腐蚀性介质 | 含钼，耐氯离子腐蚀性能更优，适用于海洋环境及化工工况 |
| 不锈钢316L（升级） | SUS316L / CF3M | 强腐蚀性介质、高温工况、制药介质 | 超低碳不锈钢，耐晶间腐蚀性能更优，适用于强腐蚀性介质 |
| 双相不锈钢 | 2205 / 2507 | 高含氯介质、海水、酸性介质 | 高强度、耐氯离子腐蚀、耐应力腐蚀开裂，适用于海洋工程 |
根据管路流向控制需求，可选择以下结构形式：
| 结构类型 | 代号 | 适用场景 | 特性说明 |
|---|---|---|---|
| 二通式（标配） | Q981F | 管道介质的通断控制 | 二通式结构，适用于管路中简单的开关控制 |
| 三通式 | Q985F | 介质换向、分流、合流、混流 | 三通卫生级球阀适用于卫生级管路介质换向、分流、合流、混流。L型适用于流向切换，T型适用于分流/合流 |
| 三片式 | Q981F-3P | 需要频繁拆卸清洗的管路 | 三片式结构便于拆卸维修，无需将阀门从管路中拆下即可更换密封件 |
根据介质温度、化学特性及耐磨性要求，可选择以下密封材料：
| 密封材料 | 代号 | 适用温度 | 适用介质 | 特性说明 |
|---|---|---|---|---|
| 聚四氟乙烯（标配） | PTFE | -20℃～+180℃ | 食品、饮料、啤酒、纯水、一般酸碱介质 | 化学惰性极强，摩擦系数最低，耐强酸强碱，卫生级标准配置 |
| 增强聚四氟乙烯 | RPTFE | -40℃～+180℃ | 高压差、频繁开关工况 | 添加玻璃纤维/碳纤维，抗蠕变性能提升 |
| 对位聚苯（高温型） | PPL | -20℃～+250℃ | 中高温洁净介质 | 耐温性能优于PTFE，耐磨性好，适用于中高温工况 |
| 三元乙丙橡胶 | EPDM | -40℃～+120℃ | 热水、弱酸、弱碱 | 耐热、耐臭氧、耐酸碱性能优异 |
| 氟橡胶 | FKM / Viton | -20℃～+200℃ | 高温介质、油品、强酸碱 | 耐高温、耐腐蚀性能优异，适用于高温工况 |
| 丁腈橡胶 | NBR | -30℃～+100℃ | 油品介质 | 耐油性能优异 |
根据管道系统设计及安装要求，可选择以下连接形式及标准：
| 连接方式 | 代号 | 配套标准 | 适用场景 |
|---|---|---|---|
| 卡箍快装式（标配） | Clamp | ISO 2852、DIN、IDF、SMS、3A | 食品、制药、啤酒等卫生级管路，拆卸清洗方便 |
| 焊接式 | Butt Weld | ASME B16.25、GB12224 | 永久性安装，无死角、无泄漏 |
| 螺纹式 | Threaded | NPT（ANSI B1.20.1）、BSPT（ISO 7-1）、G（ISO 228-1） | 小口径管路，安装便捷 |
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 精小型开关型执行机构（JOX系列）
远程开关控制（无源干触点），实现阀门全开/全关二位式操作
配备电气、机械双重限位保护装置
标配手柄手动操作装置，断电应急操作
动作时间：15秒、30秒、60秒可选，防护等级IP65
输出力矩：50N·m～2000N·m
适用于空间受限的安装环境及中小口径快装球阀的开关控制
B. 电子式开关型执行机构（3610R系列）
无源干触点开关控制
动作时间：10秒、15秒、30秒可选
防护等级IP55
适用于常规工业自动化系统
C. 隔爆型开关型执行机构（JHQ系列 / ExdⅡBT4/ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理
符合GB 3836系列及ATEX防爆认证要求
机械离合机构配手轮操作，防护等级IP65、IP67，可定制IP68
适用于食品、制药、化工等有防爆要求的卫生级管路系统
D. 智能型开关型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
现场操作采用磁控开关和红外遥控双模式
无须电池，具有停电自动记忆功能
支持Modbus RTU（RS485）、Profibus等现场总线通讯接口，无缝集成DCS/PLC系统
| 参数 | JOX系列 | 3610R系列 | JHQ系列 |
|---|---|---|---|
| 电源电压 | AC220V 50Hz单相 | AC220V单相 | AC220V/380V/DC24V |
| 输出力矩 | 50～2000N·m | 50～1500N·m | 50～3000N·m |
| 动作范围 | 0～90° | 0～360° | 0～90°、0°～270°可选 |
| 动作时间 | 15s/30s/60s | 10s/15s/30s | 18s～112s |
| 防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | 无防爆 | ExdⅡBT4 / ExdⅡCT6 |
| 手动操作 | 附带手柄操作 | 附带手柄操作 | 机械离合机构+手轮 |
| 限位方式 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 壳体材料 | 铝合金 | 钢、铝合金 | 钢、铝合金、铝青铜、聚碳酸脂 |
执行机构选型要点（开关型专用） ：
扭矩匹配：执行器输出力矩需比阀门最大启闭力矩大1.2-1.5倍，确保在最大工作压差下可靠关断。
卫生级连接：确认管道连接方式（卡箍/焊接/螺纹）及卡箍标准（ISO 2852/DIN/IDF/SMS/3A）。
密封材质选择：根据介质最高温度选择密封阀座材料（PTFE≤180℃、PPL≤250℃、FKM≤200℃）。
控制信号匹配：确认控制信号类型为无源干触点开关量，与阀门控制系统匹配，同时匹配阀门的限位开关信号反馈需求。
防爆等级匹配：根据现场防爆分区选择相应防爆等级的电动执行机构。ExdⅡBT4适用于大多数石油炼化、化工场所；ExdⅡCT6适用于氢气、乙炔等更高防爆要求场所。
防护等级匹配：根据安装环境选择IP65（户外防雨）、IP67（可短时间浸没）或IP68（水下长期安装）等级。卫生级管路通常要求IP65/IP67防护等级。
卫生要求：食品、制药行业应选用不锈钢316L材质+卡箍快装连接+PTFE密封，确保无死角、无残留，符合FDA/GMP卫生标准。
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
AC110V 50Hz（可选，北美及日本出口机型）
DC24V（直流，可选）
附件选项
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
加热除湿器：在潮湿环境干燥执行器内元件，防止因湿度导致内部电气元件失效
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
防爆接线盒/防爆电缆接头：防爆环境专用
| 防爆等级 | 适用区域 | 适用环境 | 防爆标准 | 应用场景 |
|---|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | GB 3836、ATEX | 食品、制药、化工等常规防爆区域的卫生级管路系统 |
| ExdⅡCT4 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T4组 | GB 3836、ATEX | 氢气系统、乙炔处理站等特殊气体环境 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级T1~T6组（最高防爆等级） | GB 3836、ATEX | LNG加注站、电解制氢等最高防爆要求场所 |
| 防爆壳体 | — | — | — | 硬质铝合金，阳极氧化+聚酯粉末涂层，耐腐蚀性强 |
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B/C-爆炸级别，表示爆炸性气体的传爆能力；T4/T6-温度级别，表示允许执行机构最高表面温度（T4:≤135℃，T6:≤85℃）。
镜面抛光处理：阀门流道内壁经精密抛光处理（240Grit，Ra≤0.5μm），保持流体畅通无阻，不产生沉淀物，减少细菌滋生点。是食品、制药行业的标准配置。
全包PTFE密封（标配） ：密封面采用的全包PTFE没有死角，保证卫生且容易清洗，没有介质积存区域，不会产生潜在的污染。
阀杆防吹出设计（标配） ：下装式阀杆结构，阀杆头部凸阶防止阀杆喷出，确保安全。
防火防静电结构（标配） ：球体与阀座间设置防火密封环，火灾时形成金属对金属二次密封；阀杆与球体之间设置导电弹簧，导出静电。
双碟形弹片自动压紧填料（标配） ：可自动补偿填料磨损和热松弛，延长密封完整性。
CIP/SIP在线清洗/灭菌适配：阀门设计兼容CIP/SIP清洗消毒工艺，卡箍快装结构便于拆卸清洗，满足食品、制药行业卫生要求。
三片式结构（选配） ：阀门采用三片式结构，便于拆卸维修，无需将阀门从管路中拆下即可更换密封件。
三通结构（L型/T型，选配） ：适用于卫生级管路介质换向、分流、合流、混流，满足复杂管路流向控制需求。
安全锁闭装置：阀门上装有锁闭装置，防止未经授权的人员随意开关阀门。
铭牌定制：根据用户要求定制产品铭牌及标识（材质、品牌、参数、出厂编号）。
| 标准项 | 执行标准 | 说明 |
|---|---|---|
| 设计与制造 | ASME B16.34、API 608、GB/T 12237 | 美标、国标主流标准全覆盖 |
| 结构长度 | ASME B16.10、GB/T 12221 | 互换性及安装尺寸保证 |
| 卡箍连接端尺寸 | ISO 2852-1993 | 卫生级快装接口国际标准 |
| 卫生级标准 | ISO、DIN、IDF、SMS、3A | 多国卫生级连接标准，全球通用 |
| 压力-温度等级 | ASME B16.34、GB/T 12224 | 确保阀门在工况下的可靠运行 |
| 材料规范 | ASTM A351（CF8/CF8M/CF3M） | 不锈钢铸件标准 |
| 试验与检验 | API 598、GB/T 13927、JB/T 9092 | 壳体强度、密封及低压密封检测 |
| 防火安全试验 | API 607、ISO 10497 | 防火阀门认证（标配） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX | 防爆型执行机构认证标准 |
| 防护等级标准 | GB 4208（IP65/IP67/IP68） | 防尘防水等级 |
| 产品标识 | GB/T 12220、MSS SP-25 | 产品铭牌及标识规范 |
注：进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
