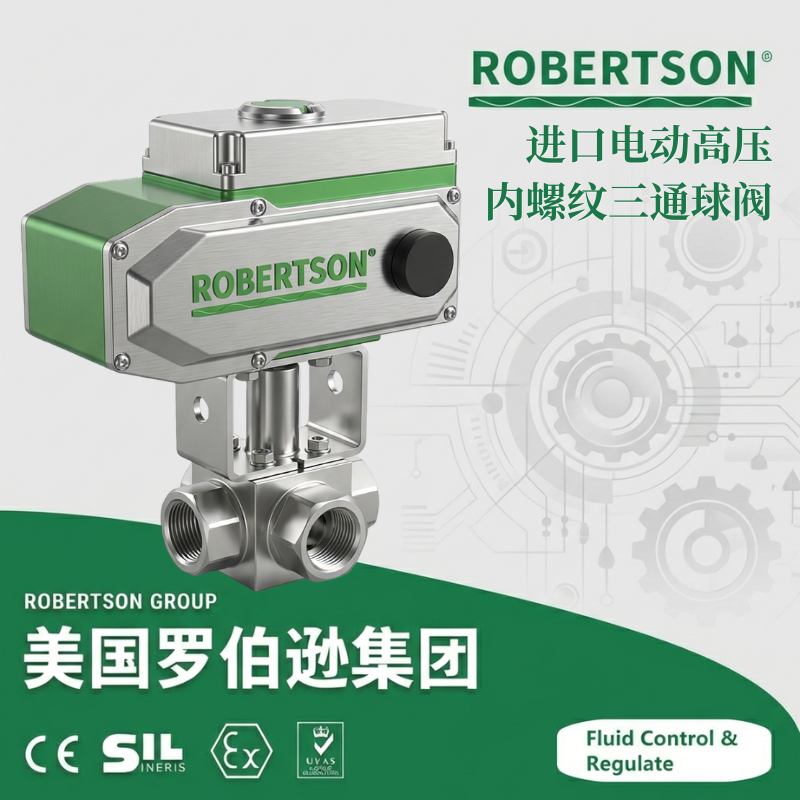

美国罗伯逊ROBERTSON进口电动高压内螺纹三通球阀，是一款专为高压、多管路介质切换及严苛工业工况设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油化工、天然气处理、高压液压系统、CNG/LNG加注设备、锅炉给水及冶金等领域提供安全、高效、紧凑的三路流体控制解决方案。 该产品采用四分体式锻造阀体结构设计，克服了铸钢阀门潜在的气孔、缩孔、裂纹等缺陷，确保在高压工况下的结构强度和安全性。阀门球芯根据工况需要可制成L型或T型，可实现对三条管路介质进行换向、分流或合流的控制。球体采用浮动式结构，利用介质压力将球体紧紧压在出口端的阀座密封圈上，保证阀门的可靠密封。产品公称通径覆盖DN15至DN100，公称压力可达到PN16.0~42.0MPa（Class150至2500LB），连接方式采用G、NPT、BSPT、DIN259/2999等多种国际通用标准内螺纹接口。 在阀门基础上，该产品标配角行程电动执行机构，采用一体化智能设计。以AC220V、AC380V或DC24V电源为动力，可接受4-20mA、0-10V或1-5V·DC等标准模拟量控制信号，驱动球体在90°范围内旋转，实现阀门的远程自动化控制与精确开度调节。执行机构支持开关型（ON-OFF）和调节型（4-20mA模拟量闭环调节）两种控制模式，可无缝集成DCS/PLC工业自动化系统。电动执行器可选配隔爆型（ExdⅡBT4/ExdⅡCT6），防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，防护等级IP65/IP67，可定制IP68，符合GB 3836及ATEX防爆认证要求，适用于Zone 1及Zone 2爆炸性气体环境。执行器同时带有手动开阀、关阀功能，方便现场调试和应急操作。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。美国罗伯逊ROBERTSON进口电动高压内螺纹三通球阀，是一款专为高压、多管路介质切换及严苛工业工况设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油化工、天然气处理、高压液压系统、CNG/LNG加注设备、锅炉给水及冶金等领域提供安全、高效、紧凑的三路流体控制解决方案。 该产品采用四分体式锻造阀体结构设计，克服了铸钢阀门潜在的气孔、缩孔、裂纹等缺陷，确保在高压工况下的结构强度和安全性。阀门球芯根据工况需要可制成L型或T型，可实现对三条管路介质进行换向、分流或合流的控制。球体采用浮动式结构，利用介质压力将球体紧紧压在出口端的阀座密封圈上，保证阀门的可靠密封。产品公称通径覆盖DN15至DN100，公称压力可达到PN16.0~42.0MPa（Class150至2500LB），连接方式采用G、NPT、BSPT、DIN259/2999等多种国际通用标准内螺纹接口。 在阀门基础上，该产品标配角行程电动执行机构，采用一体化智能设计。以AC220V、AC380V或DC24V电源为动力，可接受4-20mA、0-10V或1-5V·DC等标准模拟量控制信号，驱动球体在90°范围内旋转，实现阀门的远程自动化控制与精确开度调节。执行机构支持开关型（ON-OFF）和调节型（4-20mA模拟量闭环调节）两种控制模式，可无缝集成DCS/PLC工业自动化系统。电动执行器可选配隔爆型（ExdⅡBT4/ExdⅡCT6），防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，防护等级IP65/IP67，可定制IP68，符合GB 3836及ATEX防爆认证要求，适用于Zone 1及Zone 2爆炸性气体环境。执行器同时带有手动开阀、关阀功能，方便现场调试和应急操作。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
阀门采用四分体式锻造阀体结构，所有承压部件均经专业锻制而成，克服了铸造工艺潜在的气孔、缩孔、裂纹等缺陷。整体锻造阀体内部晶粒组织致密、应力分布均匀，在同等材料等级和壁厚条件下，抗拉强度相比铸造阀体可显著提升。四分体式结构不仅确保了高压工况下的结构完整性，同时方便拆卸维修，无需将阀门从管路中拆下即可更换内部密封件。
三通球阀分为L型和T型两种流道结构，分别适用于不同的管路控制需求。
L型三通球阀：适用于介质流向的切换，能使相互垂直的两个通道连通，主要用于两路流体之间的换向，将一个进口通向两个不同的出口（或反之）。L型操作更为方便，只有两个阀位，且有定位，转90°即可，不会出错。
T型三通球阀：适用于介质的分流、合流或流向切换。T型孔道可以使三个通道互相连通或使其中两个通道连通，既可实现将一路介质分配至两个不同支路（分流），也可将两路介质汇合至一路（合流），还可实现三通道的同时连通，灵活控制管路中介质的合流或分流。
任通口均可用作入口而无泄漏，且可根据工况需要灵活配置三阀座或四阀座密封结构。
阀门采用全通径直通式流道设计，球芯通道平整光滑，不易沉积介质。球体开启时流道完全畅通，流体阻力小，是所有阀类中流体阻力最小的一种，同等口径下流通能力远高于其他三通阀型。同时，球体与阀杆铸（锻）为一体，从根本上消除了转动角差，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，使用安全可靠。
根据介质温度、化学特性及耐磨性要求，提供多种密封阀座材料选择：
PTFE（聚四氟乙烯）密封：适用-20℃~+180℃，化学惰性极强，摩擦系数低，耐强酸强碱，高压球阀标准配置；
RPTFE（增强聚四氟乙烯）密封：适用-40℃~+180℃，添加玻璃纤维/碳纤维，抗蠕变性能提升；
PPL（对位聚苯）密封：适用-20℃~+300℃，耐温性能优于PTFE，耐磨性好，适用于中高温介质；
PEEK（聚醚醚酮）密封：高强度、耐磨损，适用于高压差及频繁开关工况。
采用浮动式球体结构设计，球体在介质压力作用下被推向出口侧的阀座密封面实现密封。靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上，从而保证阀门的可靠密封。阀门采用下装式防吹出阀杆结构，设有倒密封结构，当密封界限内阀杆出现损坏时，在介质作用下阀杆不致吹出，防止安全事故的发生。
配套角行程电动执行机构，采用一体化智能设计。执行器以AC220V、AC380V或DC24V电源为动力，以4-20mA电流信号或0-10V电压信号为控制信号，可使阀门精确运动到所需位置。
开关型：无源干触点开关控制，实现阀门全开/全关二位式操作；
调节型：接收4-20mA DC或0-10V DC模拟量信号，内置伺服放大器，控制精度高，基本误差≤±1%，回差≤1%，死区≤1%，可调范围250:1；
智能型：支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口，无缝集成DCS/PLC系统。
阀门可搭载隔爆型电动执行机构，防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物），可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）。防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强。防护等级IP65/IP67，可定制IP68，符合GB 3836及ATEX防爆认证要求，适用于Zone 1及Zone 2爆炸性气体环境，广泛应用于石油、化工、天然气等易燃易爆危险场所。
连接螺纹标准覆盖G、NPT、BSPT、DIN259/2999等多种国际标准，适配全球不同地区的管路接口要求。连接方式灵活，安装便捷，结构紧凑。采用内螺纹连接方式，体积小，适合安装在空间受限的仪器仪表及高压管路系统中。驱动装置连接符合ISO 5211国际标准，适配多种品牌和型号的角行程电动执行机构。
防静电结构：球芯与阀体之间设置防静电装置，导出摩擦产生的静电；
防火结构设计：当阀座密封圈在火灾中受损时，金属-金属二次密封面提供可靠密封屏障；
双蝶形弹片自动压紧填料设计：自动补偿填料磨损和热松弛，延长密封完整性；
公称压力覆盖PN16.0MPa至PN42.0MPa，压力等级涵盖Class150至Class2500。适用温度范围覆盖-30℃至+350℃（视密封材料而定），全面覆盖从常温到中高温的各等级高压工况需求。阀体材质涵盖不锈钢CF8（304）、CF8M（316）、CF3M（316L）及锻钢A105等，耐腐蚀等级灵活选配。
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的角行程电动执行机构。执行器与阀门直接连接无需支架与转接轴，减少中间连接部件，降低故障概率。执行器体积小巧、重量轻（相当于同类产品的1/3），适合安装在空间狭窄的工艺场所。
产品严格遵循GB/T 12237、API 6D、ASME B16.34及JB/T 8527等国内外主流标准设计、制造与检验。结构长度按GB/T 12221标准执行，螺纹连接尺寸按GB/T 7307、ANSI/ASME B1.20.1、ISO 228-1等国际标准执行，确保阀门满足全球各类工程项目的工程技术规范。
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。
根据介质特性、温度等级及腐蚀性等级要求，可选择以下阀体材质：
根据管路流向控制需求，可选择以下流道类型：
L型流道（Q914F系列） ：适用于介质流向的切换，能使相互垂直的两个通道连通，主要用于换向控制。操作更为方便，只有两个阀位，转90°即可，不会出错。
T型流道（Q915F系列） ：适用于介质的分流、合流或流向切换。T型孔道可以使三个通道互相连通或使其中两个通道连通，适用于需要配比调节、分流合流的复杂工况。
选型说明：T型电动三通球阀可以替代L型电动三通球阀，但L型球阀则无法替代T型球阀。在使用过程中应当按照不同的工况，选择不同的结构形式，T型球阀可以直流，而L型球阀不可以。
根据介质温度、化学特性及耐磨性要求，可选择以下密封材料：
根据密封可靠性要求，可选择以下阀座密封结构：
四阀座密封结构（可选） ：具有造型美观、结构紧凑合理的特点，不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意的其中一个通道，使另外两个通道连通。耐压能力更强，密封更可靠，特别适用于高要求的三通切换控制。
根据管道系统设计及安装要求，可选择以下螺纹连接形式：
G螺纹（ISO 228-1，标配） ：圆柱管螺纹，全球通用性强，适用于欧洲及亚洲标准管路系统。
连接螺纹规格表：
| 公称通径DN | 螺纹规格 | 阀体长度L（mm） | 中心高H（mm） |
|---|---|---|---|
| DN8（1/4"） | 1/4" | 69 | 207 |
| DN10（3/8"） | 3/8" | 75 | 215 |
| DN15（1/2"） | 1/2" | 84 | 219 |
| DN20（3/4"） | 3/4" | 98 | 226 |
| DN25（1"） | 1" | 114 | 236 |
| DN32（1-1/4"） | 1-1/4" | 130 | 256 |
| DN40（1-1/2"） | 1-1/2" | 150 | 289 |
| DN50（2"） | 2" | 172 | 304 |
（以上尺寸为参考值，具体以产品图纸为准）
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
A. 开关型执行机构（精小型/BL-TORK系列）
远程开关控制（无源干触点），实现阀门全开/全关二位式操作
配备电气、机械双重限位保护装置
标配手柄手动操作装置，断电应急操作
动作时间：15秒、30秒、60秒多种可选
防护等级：IP65
适用于只需要全开/全关操作的三通切换切断工况
B. 调节型执行机构（BLQ-TORK/3610R系列）
接收4-20mA DC或0-10V DC模拟量控制信号，实现阀门开度连续精确调节
内置伺服放大器，无须另配伺服放大器
闭环控制，实时位置反馈（4-20mA模拟量输出）
控制精度高，基本误差≤±1%，回差≤1%，死区≤1%
适用于需精确控制分流比例、合流配比的高压自动化工艺管线
C. 防爆型执行机构（ExdⅡBT4/ExdⅡCT6）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强
适用于Zone 1及Zone 2爆炸性气体环境的高压管线，广泛用于石油化工、天然气等易燃易爆场所
D. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
现场操作采用磁控开关和红外遥控双模式
无须电池，具有停电自动记忆功能
力矩曲线记录和阀门诊断功能，可监测阀门运行状态并进行预测性维护
支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯接口，无缝集成DCS/PLC系统
角行程电动执行机构适用于高压三通球阀等90°回转阀门的驱动。选型时应重点关注：
| 参数 | 精小型系列 | BL-TORK系列 | BLQ-TORK系列（防爆型） |
|---|---|---|---|
| 电源电压 | AC220V 50Hz单相 | AC220V/110V单相/DC24V | AC220V/380V/DC24V |
| 输出力矩 | 50～2000N·m | 50～2000N·m | 50～3000N·m |
| 动作范围 | 0～90° | 0～360° | 0～90°、0～270°可选 |
| 动作时间 | 15s/30s/60s | 15s/30s/60s | 18s～112s |
| 防护等级 | IP65 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | 无防爆 | ExdⅡBT4 / ExdⅡCT6 |
| 手动操作 | 附带手柄操作 | 同附带手柄操作 | 机械离合机构+手轮 |
| 机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 壳体材料 | 铝合金 | 铝合金 | 钢、铝合金、铝青铜、聚碳酸脂 |
执行机构选型要点：
功能选择：选L型（换向）或T型（分流/合流）；
扭矩匹配：执行器输出扭矩需比阀门最大启闭扭矩大1.2-1.5倍，确保在最大工作压差下可靠切换和关断；
控制方式匹配：确认控制信号类型（开关量/4-20mA/0-10V等）与阀门控制系统匹配；
防爆等级匹配：根据现场防爆分区选择相应防爆等级的电动执行机构。
电源电压
AC220V 50Hz（标配单相）
AC380V 50Hz（三相，常规工业标准电源）
AC110V 50Hz（可选，北美及日本出口机型）
DC24V（直流，可选）
附件选项
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS/SCADA系统进行监控
远程通讯模块：支持Modbus RTU（RS485）、Profibus、HART等现场总线通讯协议
防爆接线盒/防爆电缆接头：防爆环境专用
加热除湿器：在潮湿环境干燥执行器内元件，防止因湿度导致内部电气元件失效
防爆说明： Ex-防爆标识；d-防爆类型（隔爆型）；Ⅱ-设备类别，表示除煤矿外的其它爆炸性气体环境用电气设备；B/C-爆炸级别，表示爆炸性气体的传爆能力；T4/T6-温度级别，表示允许执行机构最高表面温度（T4:≤135℃，T6:≤85℃）。
保温夹套（选配） ：在球阀外部焊装金属夹套，可通入蒸汽或导热油，防止高粘度介质凝固。
安全锁闭装置：阀门上装有锁闭装置，防止未经授权的人员随意开关阀门。
铭牌定制：根据用户要求定制产品铭牌及标识（材质、品牌、参数）。
阀位指示器：标配机械式阀位指示器，可直观观察阀门开闭状态。
角行程电动执行机构适用于高压三通球阀等90°回转阀门的驱动。为保障系统在各种工况下的稳定运行，选型时应重点关注：
流道类型选择：根据控制需求选择L型（换向）或T型（分流/合流/配比），订购时需提供管路流向图；
扭矩匹配：执行器输出扭矩需比阀门最大启闭扭矩大1.2-1.5倍，确保在最大工作压差下可靠切换和关断；
密封材质匹配：根据介质最高温度及化学特性选择合适的密封阀座材料（PTFE:≤180℃、PPL:≤300℃、金属密封:≤450℃）；
控制信号匹配：确认控制信号类型（开关量/4-20mA/0-10V等）与阀门控制系统匹配，同时需匹配阀门的反馈信号需求；
电气参数匹配：确认执行器电源电压（AC220V/AC380V等）与控制系统输出一致；
防护等级匹配：根据安装环境选择IP65（户外防雨）、IP67（可短时间浸没）或IP68（水下长期安装）等级；
防爆等级匹配：根据现场防爆分区选择相应防爆等级的电动执行机构；
流向图提供：三通球阀是有方向性的，用户在订购时需先提供流向图，以确认阀门接口配置和L型/T型孔道配比符合现场工况需求。
