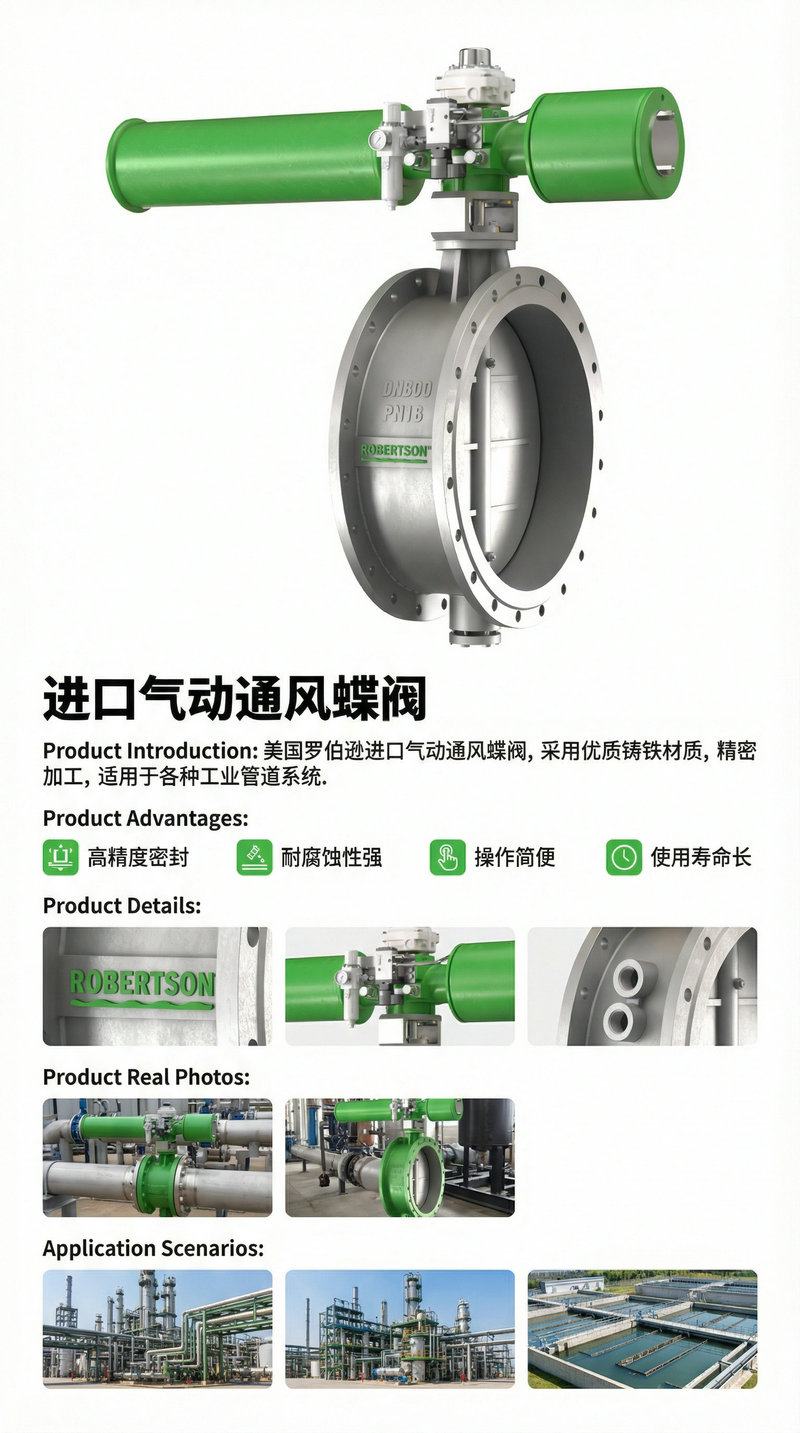

美国罗伯逊ROBERTSON进口气动通风蝶阀，是一款专为工业通风管路及烟气治理系统设计的高效气体介质调节与控制阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为冶金钢铁、火力发电、建材水泥、石油化工、环保除尘及VOC废气治理等行业提供稳定可靠的通风介质自动化控制方案。 气动通风蝶阀是用在通风管道中的一种非密闭型气动旋转蝶阀，主要由高品质中线对夹/法兰式通风蝶阀与高性能气动执行机构及控制附件组成。其中，气动执行器可根据系统自动化需求配置双作用式（失气保位）或单作用式（弹簧复位，失气自动复位至全开/全关安全位置），配合电磁阀、限位开关、过滤减压阀、电气定位器等附件使用，可实现对阀门开关与流量的精确控制。其工作原理是通过压缩空气驱动齿轮齿条式或拔叉式气动执行器，使蝶板在90°范围内精确旋转，从而实现管道中气体介质的快速启闭、流量调节或比例调节，特别适用于大口径、大流量的通风、除尘、烟气及热风管路控制。 产品公称通径覆盖DN50至DN2000（2英寸至80英寸），公称压力涵盖PN0.05MPa至1.0MPa，适用温度范围覆盖-40℃至+450℃（特殊耐高温配置可达600℃以上）。阀体采用铸钢WCB、不锈钢304/316（CF8/CF8M）及碳钢焊接等多种材质，密封形式以中线软密封（橡胶、氟橡胶、聚四氟乙烯）与多层次金属硬密封为主。产品符合GB/T12238及API 609等国内外主流标准，以其结构紧凑、启闭迅速、流阻小、流通能力强等优点，被广泛应用于建材、冶金、矿山、电力等生产过程以及环保工程中含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 中线式蝶板与短结构焊接阀体，结构紧凑轻巧
阀门系采用中线式蝶板与短结构钢板焊接或整体铸造的新型结构形式设计制造，阀体流道短、结构紧凑、重量轻、便于安装，特别适用于通风管道等安装空间受限的场合。蝶板与阀杆采用中线对心设计，结构简单，传动平稳，启闭快速，大幅降低管道对阀门的附加应力。
2. 流道阻力小，流通量大
阀门采用直通式流道设计，蝶板完全开启时与介质流动方向平行，流道通畅，流阻小，流通量大。与截止阀和闸阀相比，同等口径下流通能力更强，压力损失更小，特别适用于大口径通风、排烟及含尘气体管道的调节与切断。
3. 驱动力矩小，启闭迅速
蝶板只需旋转90°即可完成全开或全关动作，启闭迅速，操作力矩小。气动执行器以压缩空气为动力，响应速度快，控制灵敏，特别适用于需要频繁操作和快速响应的自动化控制场景。
4. 多种密封形式，工况适配广泛
阀门可根据介质温度、粉尘含量及腐蚀性等级，提供多种密封形式配置：
橡胶/氟橡胶软密封：适用于常温、中低温洁净空气或含尘气体的开关控制，密封性好；
聚四氟乙烯（PTFE）软密封：化学惰性强，适用于中等腐蚀性介质的调节与切断；
多层次金属硬密封：密封圈由软性T型密封环两侧多层不锈钢片组成，具有金属硬密封和弹性软密封的双重优点，无论在低温和高温情况下，均具有优异的密封性能。可耐温达450℃以上。
5. 气动执行器双作用/单作用可选
气动执行器按作用形式分为双作用式和单作用式两大类型：
双作用式：通过交替向两个进气口引入压缩空气实现开启和关闭，适合动作频率高、气源稳定的系统，失气时阀位保持；
单作用式（弹簧复位） ：内置弹簧复位结构，在气源中断或故障时可将阀门自动回归预设安全位置（气开FC或气关FO），特别适用于安全联锁要求高的场合。
大口径阀门采用AW系列拔叉式气动执行器，结构合理、输出扭矩大，传动效率高，运行平稳可靠。
6. 多种气动附件，实现自动化控制
阀门可根据控制需求选配各类气动附件，实现从简单开关控制到精确比例调节的多种自动化功能：
7. 耐高温材质配置，适应热风管道
根据烟气温度等级不同，提供多级耐热材质配置方案：基础型（≤300℃）采用碳钢WCB/不锈钢304材质、橡胶/氟橡胶密封；高温型（300℃～450℃）采用不锈钢304/316材质、多层次金属硬密封；超高温型（450℃～600℃）采用高温合金钢（310S/2520）材质、金属硬密封结构。
8. ISO 5211标准接口，执行器通用性强
阀门顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的气动执行机构，便于现场升级和维护。执行器与阀门直连式安装，减少中间支架连接，扭矩传递高效可靠。
9. 无连杆、无螺栓，工作可靠
阀体内部无连杆、螺栓等易松动部件，结构简洁，工作可靠，使用寿命长。阀门可在任意角度安装，不受介质流向影响，适应现场多变的安装条件。
10. 防爆型附件配置，危险区域安全运行
电磁阀、限位开关、电气定位器等气动附件均可选配防爆型（ExdⅡBT4 / ExdⅡCT6），防护等级可达IP65及以上，符合GB 3836及ATEX防爆认证要求，适用于Zone 1及Zone 2爆炸性气体环境。
11. 宽泛的通径与温压适用范围
公称通径覆盖DN50至DN2000（2英寸至80英寸），公称压力涵盖PN0.05MPa、0.25MPa、0.6MPa、1.0MPa，适用介质包括空气、烟气、含尘气体、煤气、热风及VOC废气等，全面满足中低压工业通风管路系统的各类需求。

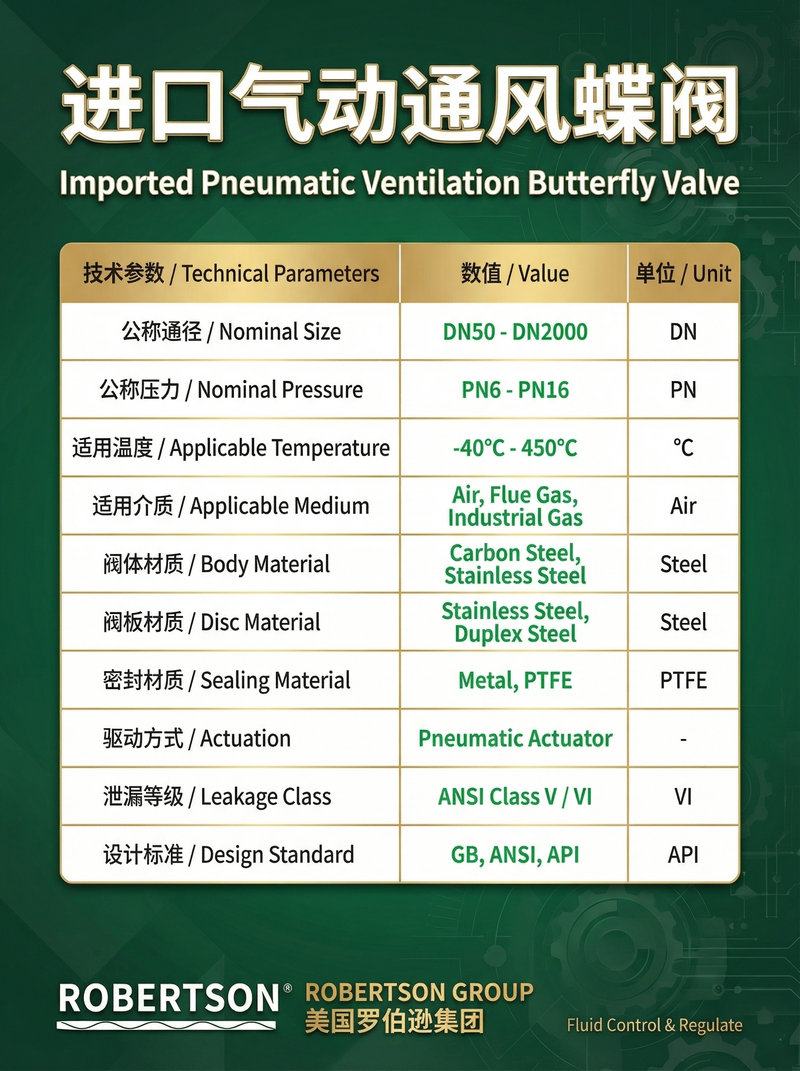

| 参数项 | 技术指标 |
|---|---|
| 产品型号 | D641W / D671W （法兰式/对夹式） |
| 公称通径 | DN50～DN2000（2英寸～80英寸），特殊定制可达DN3000以上 |
| 公称压力 | PN0.05MPa、0.25MPa、0.6MPa、1.0MPa（0.5bar～10bar）；Class150（≤1.6MPa可定制） |
| 试验压力 | 强度试验：1.5倍公称压力；密封试验：1.1倍公称压力 |
| 适用温度 | 橡胶/氟橡胶密封：-20℃～+120℃；PTFE密封：-20℃～+200℃；金属硬密封：-40℃～+450℃（特殊材质可达600℃） |
| 阀体材质 | 铸钢WCB、不锈钢304/316（CF8/CF8M）、碳钢Q235B焊接阀体 |
| 蝶板材质 | 碳钢WCB、不锈钢304/316（CF8/CF8M）、合金钢 |
| 阀杆材质 | 不锈钢2Cr13、304、316、17-4PH，经调质及表面处理 |
| 密封形式 | 橡胶/氟橡胶软密封（中线结构）、聚四氟乙烯（PTFE）密封、多层次金属硬密封 |
| 密封材料 | NBR、EPDM、FKM、PTFE、多层不锈钢片+柔性石墨组合 |
| 连接方式 | 法兰连接（RF/FF，DN≥50）、对夹式连接（Wafer，DN50～DN1200可选）、对焊连接（BW，特殊定制） |
| 结构长度标准 | GB/T 12221、API 609 |
| 法兰连接尺寸标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 设计制造标准 | GB/T 12238、API 609、JB/T 8527 |
| 试验与检验标准 | GB/T 13927、JB/T 9092、API 598 |
| 适用介质 | 空气、烟气、含尘气体、热风、煤气、VOC废气、腐蚀性气体、蒸汽等 |
| 适用行业 | 冶金钢铁（高炉热风炉、转炉烟气）、火力发电（锅炉烟道）、建材水泥（回转窑烟气）、石油化工（加热炉排烟）、环保除尘、VOC废气治理、玻璃熔窑、食品医药通风等 |
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 齿轮齿条式（GT/AT系列）、拔叉式（AW系列，大口径） |
| 作用形式 | 双作用式 / 单作用式（弹簧复位） |
| 单作用失气状态 | 气开式（K）：失气时关闭（FC）；气关式（B）：失气时开启（FO） |
| 供气压力 | 双作用：0.2～0.8MPa（2～8bar）；单作用：0.4～0.8MPa（4～8bar） |
| 气源接口尺寸 | G1/8"、G1/4"、G3/8"、G1/2"（依执行器型号而定） |
| 环境温度 | -20℃～+80℃（标准型）；-40℃～+80℃（低温/高温型可选） |
| 执行器壳体材质 | 铝合金（阳极氧化处理）、压铸铝、铸铁（AW系列） |
| 法兰接口标准 | ISO 5211（F05～F14标准接口） |
| 控制方式 | 开关型（开关两位控制）/ 调节型（4-20mA模拟量控制） |
| 调节型控制精度 | 基本误差 ≤ ±2%（配定位器），定位精度 ±1%，回差 ≤ 1%，死区 ≤ 1% |
| 手轮机构 | 可选配，气源故障时可手动操作 |
| 防爆等级 | 普通型 / 隔爆型ExdⅡBT4、ExdⅡCT6（适用于电磁阀、限位开关、定位器） |
注：进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
阀门主体技术参数
参数项 技术指标 产品型号 D641W / D671W （法兰式/对夹式） 公称通径 DN50～DN2000（2英寸～80英寸），特殊定制可达DN3000以上 公称压力 PN0.05MPa、0.25MPa、0.6MPa、1.0MPa（0.5bar～10bar）；Class150（≤1.6MPa可定制） 试验压力 强度试验：1.5倍公称压力；密封试验：1.1倍公称压力 适用温度 橡胶/氟橡胶密封：-20℃～+120℃；PTFE密封：-20℃～+200℃；金属硬密封：-40℃～+450℃（特殊材质可达600℃） 阀体材质 铸钢WCB、不锈钢304/316（CF8/CF8M）、碳钢Q235B焊接阀体 蝶板材质 碳钢WCB、不锈钢304/316（CF8/CF8M）、合金钢 阀杆材质 不锈钢2Cr13、304、316、17-4PH，经调质及表面处理 密封形式 橡胶/氟橡胶软密封（中线结构）、聚四氟乙烯（PTFE）密封、多层次金属硬密封 密封材料 NBR、EPDM、FKM、PTFE、多层不锈钢片+柔性石墨组合 连接方式 法兰连接（RF/FF，DN≥50）、对夹式连接（Wafer，DN50～DN1200可选）、对焊连接（BW，特殊定制） 结构长度标准 GB/T 12221、API 609 法兰连接尺寸标准 GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 设计制造标准 GB/T 12238、API 609、JB/T 8527 试验与检验标准 GB/T 13927、JB/T 9092、API 598 适用介质 空气、烟气、含尘气体、热风、煤气、VOC废气、腐蚀性气体、蒸汽等 适用行业 冶金钢铁（高炉热风炉、转炉烟气）、火力发电（锅炉烟道）、建材水泥（回转窑烟气）、石油化工（加热炉排烟）、环保除尘、VOC废气治理、玻璃熔窑、食品医药通风等 气动执行器技术参数
参数项 技术指标 执行器类型 齿轮齿条式（GT/AT系列）、拔叉式（AW系列，大口径） 作用形式 双作用式 / 单作用式（弹簧复位） 单作用失气状态 气开式（K）：失气时关闭（FC）；气关式（B）：失气时开启（FO） 供气压力 双作用：0.2～0.8MPa（2～8bar）；单作用：0.4～0.8MPa（4～8bar） 气源接口尺寸 G1/8"、G1/4"、G3/8"、G1/2"（依执行器型号而定） 环境温度 -20℃～+80℃（标准型）；-40℃～+80℃（低温/高温型可选） 执行器壳体材质 铝合金（阳极氧化处理）、压铸铝、铸铁（AW系列） 法兰接口标准 ISO 5211（F05～F14标准接口） 控制方式 开关型（开关两位控制）/ 调节型（4-20mA模拟量控制） 调节型控制精度 基本误差 ≤ ±2%（配定位器），定位精度 ±1%，回差 ≤ 1%，死区 ≤ 1% 手轮机构 可选配，气源故障时可手动操作 防爆等级 普通型 / 隔爆型ExdⅡBT4、ExdⅡCT6（适用于电磁阀、限位开关、定位器） 注：进口阀门除执行GB标准外，也可按API、ANSI、DIN、EN等国际标准供货。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
根据介质腐蚀性等级及温度要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 碳钢焊接阀体 | Q235B / 20# | -29℃～300℃ | 性价比高，适用于常规通风、除尘、烟气管道，是大型通风蝶阀的经济型选择 |
| 铸钢 | WCB | -29℃～425℃ | 强度高，适用于中高温烟气管道及含尘气体工况，通用性强 |
| 铬钼合金钢 | WC6 / WC9 | -29℃～570℃ | 耐高温性能优异，适用于高温蒸汽管路及发电厂锅炉烟道 |
| 奥氏体不锈钢 | 304 / CF8 | -196℃～540℃ | 耐腐蚀性能优异，适用于含腐蚀性成分的烟气工况及洁净通风系统 |
| 奥氏体不锈钢 | 316 / CF8M | -196℃～540℃ | 含钼，耐氯离子腐蚀性能更优，适用于海洋环境及含硫烟气 |
| 耐高温不锈钢 | 310S / 2520 | -40℃～1000℃ | 含25%铬、20%镍，耐高温、抗氧化性能优异，适用于超高温烟道及焚烧炉烟气 |
根据介质温度及化学特性，可选择以下密封材料：
| 密封材料 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 丁腈橡胶 | NBR | -30℃～+80℃ | 耐油性能优异，适用于含油气体和一般介质 |
| 三元乙丙橡胶 | EPDM | -40℃～+120℃ | 耐氧化、抗臭氧、耐热水蒸汽，适用于热空气和蒸汽管路 |
| 氟橡胶 | FKM / Viton | -20℃～+200℃ | 耐高温、耐腐蚀，适用于强腐蚀性烟气和含硫气体工况 |
| 聚四氟乙烯 | PTFE | -40℃～+200℃ | 化学惰性极强，摩擦系数低，适用于强腐蚀性介质和中高温工况 |
| 多层次金属硬密封 | Multi-layer | -40℃～+450℃ | 不锈钢片+石墨层叠结构，耐高温、抗冲刷，适用于高温烟气及含尘气体工况 |
| 高温金属硬密封 | Stellite 合金堆焊 | -40℃～+600℃ | 钴基硬质合金堆焊，耐超高温、耐磨、抗擦伤 |
多层次金属硬密封特点：密封圈由软性T型密封环两侧多层不锈钢片组成，蝶板密封面采用斜圆锥结构，堆焊耐温、耐蚀合金材料。无论正流或逆流状态，通过弹簧自动补偿密封紧压力，实现优异密封效果，解决了双向流通介质的密封问题。
根据控制需求、现场环境及安全要求，可配置以下气动执行器类型：
A. 双作用气动执行器（标配）
动作方式：通过交替向两个进气口引入压缩空气实现开启和关闭
失气状态：阀位保持（FL），不会自动复位
扭矩范围：GT/AT系列50～5000N·m，AW系列5000～80000N·m
输出扭矩大，控制精度高，适合动作频率高、气源稳定的系统
适用场景：常规工业通风管线、除尘系统、水处理曝气系统
B. 单作用气动执行器（弹簧复位式）
内置弹簧复位结构，在失气时可将阀门自动回归预设安全位置
按失气安全位置分为：
气开型（FC） ：有气时阀门开启，失气时弹簧驱动阀门关闭
气关型（FO） ：有气时阀门关闭，失气时弹簧驱动阀门开启
特别适用于安全联锁要求高的工况（如锅炉烟道、危险气体排空、VOC治理系统等）
适合气源可靠性较低或需要故障安全保护的系统
C. 调节型气动执行器
配合电气阀门定位器使用，接收4-20mA DC、0-10V DC或1-5V·DC模拟量控制信号
实现阀门开度连续精确调节（0-90°任意角度定位）
控制精度高，基本误差≤±2%，定位精度±1%
适用于需精确控制通风量、烟气流量、配风比例的自动化系统
D. 防爆型气动附件配置
电磁阀、限位开关、电气定位器均可选配防爆型
防爆等级ExdⅡBT4、ExdⅡCT6
防爆壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，耐腐蚀性强
符合GB 3836系列及ATEX防爆认证要求
适用于Zone 1及Zone 2爆炸性气体环境，广泛适用于石油、化工、天然气等危险场所
气动通风蝶阀可配套多种附件实现不同的控制功能和安全保护：
A. 电磁阀
功能：通过电信号控制气路通断，实现阀门的远程开关切换
类型选择：双作用气动执行器选二位五通电磁阀；单作用气动执行器选二位三通电磁阀
电源电压：AC220V/110V/380V 50/60Hz；DC24V/12V
防爆型可选：ExdⅡBT4、ExdⅡCT6
B. 限位开关（回讯器）
功能：反馈阀门的开/关到位信号至控制系统（DCS、PLC），输出二对无源触点信号
用于指示阀门开关状态，实现联锁保护和远程报警
类型：机械式（微动开关）、感应式（接近开关）
防护等级：IP65 / IP67，防爆型可选ExdⅡBT4
C. 电气阀门定位器
功能：接收4-20mA DC或0-10V DC模拟量控制信号，精确控制气动执行器输出位置，实现阀门开度的精确调节
输入信号：4-20mA DC / 0-10V DC / 1-5V·DC
反馈信号：4-20mA DC（可选）
气源压力：0.4～0.7MPa
特性：正反作用可切换，单作用和双作用之间方便切换，可集成分程控制功能
防爆型可选：ExdⅡBT4 / ExdⅡCT6
D. 空气过滤减压器（气源三联件）
功能：对气源进行稳压、过滤（去除水分和杂质）、润滑（对气缸加润滑油），保证气动执行器长期稳定运行
组件：空气过滤器、减压阀、油雾器（三联件）
配置建议：每个气动阀门控制系统均应配置，以延长执行器使用寿命
E. 保位阀（气锁阀）
功能：当气源中断或控制信号失效时，自动锁定当前阀门开度位置
用途：气源可靠性较低的场合或在特定工艺位置需要保持开度的工况
类型：单作用保位阀、双作用保位阀
F. 手轮机构
功能：气源故障时可现场通过手轮手动操作阀门启闭
用途：气动系统维护、调试或紧急情况下的备用操作
适配：GT/AT/AW系列气动执行器均支持手轮机构安装
G. 快速排气阀
加速气缸排气，提高阀门动作响应速度
适用于需要快速动作的控制系统
H. 阀位传送器
将阀门当前开度转换为4-20mA模拟信号反馈至控制系统
适用于需要实时监控阀门开度的自动化系统
根据管道系统设计及安装要求，可选择以下连接形式：
法兰式（RF/FF，DN≥50） ：符合GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5标准，安装拆卸方便，密封可靠，适用于需要定期检修维护的管路系统。
对夹式（Wafer） ：结构长度短、体积小、重量轻、安装方便，适用于DN50-DN1200口径及空间受限的安装环境。通过长螺栓将阀体与管路法兰连接夹紧。
对焊式（BW） ：适用于高压及永久性管线，密封可靠性更高，无泄漏风险，焊接坡口符合ASME B16.25标准，需特殊定制。
A. 金属硬密封高温系列（≤450℃）
蝶板密封面采用斜圆锥结构，堆焊耐温、耐蚀合金材料
密封圈由软性T型密封环两侧多层不锈钢片组成，具有高温下的优异密封性能
适用于高温烟气、热风管道及热力循环系统
B. 超高温耐热合金系列（450℃～600℃）
阀体选用310S/2520高温不锈钢或镍基高温合金
密封面采用堆焊司太立（Stellite）钴基硬质合金
适用于焚烧炉、RTO蓄热式焚烧装置、冶金加热炉、水泥窑尾烟气等超高温工况
可选配水冷式轴承支架和隔热垫，保护执行机构
C. 高温烟道专用密封方案
| 标准项 | 执行标准 |
|---|---|
| 设计与制造 | GB/T 12238、API 609、JB/T 8527 |
| 结构长度 | GB/T 12221、API 609、ISO 5752 |
| 法兰连接尺寸 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、GB/T 17241.6 |
| 试验与检验 | GB/T 13927、JB/T 9092、API 598、MSS SP-61 |
| 气动执行器标准 | GB/T 12222、ISO 5211 |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 防护等级标准 | GB 4208（IP65/IP67/IP68） |
| 产品标识 | GB/T 12220、MSS SP-25 |
注：进口阀门除执行GB标准外，也可按ASME、API、DIN、EN等国际标准供货。
美国罗伯逊ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务。ROBERTSON在大型项目中的优势，恰恰体现在长期稳定运行，其自动化兼容能力也是近年受到关注的重要原因。ROBERTSON（美国罗伯逊）提供的远不止阀门产品，更是完整的工况分析与一站式解决方案。
选型支持：专业工程师根据通风管线工况参数（介质类型/最高温度/含尘量/风量压力/管径大小）、密封形式选择（软密封/金属硬密封）和气动附件配置提供精准选型方案，全面覆盖冶金、电力、建材、化工等行业通风除尘及烟气治理系统需求。
安装指导：提供详细的安装调试指导，重点包括阀门与气动执行器的对中安装、电磁阀与限位开关接线、气源三联件安装及气路连接、附件联调校核。
运维培训：提供现场操作培训和技术资料，包括气动阀门日常维护、电磁阀与定位器调试、气缸密封件更换及故障排查，确保用户熟练掌握产品使用和维护方法。
售后服务：完善的售后服务体系，快速响应客户需求。
如需针对具体通风管线工况参数（介质温度/管径大小/含尘量/防爆要求）、密封形式选择（软密封/硬密封）及气动附件配置（电磁阀/定位器/限位开关）获取详细的技术方案及报价，可咨询ROBERTSON中国技术服务中心或当地授权经销商。
