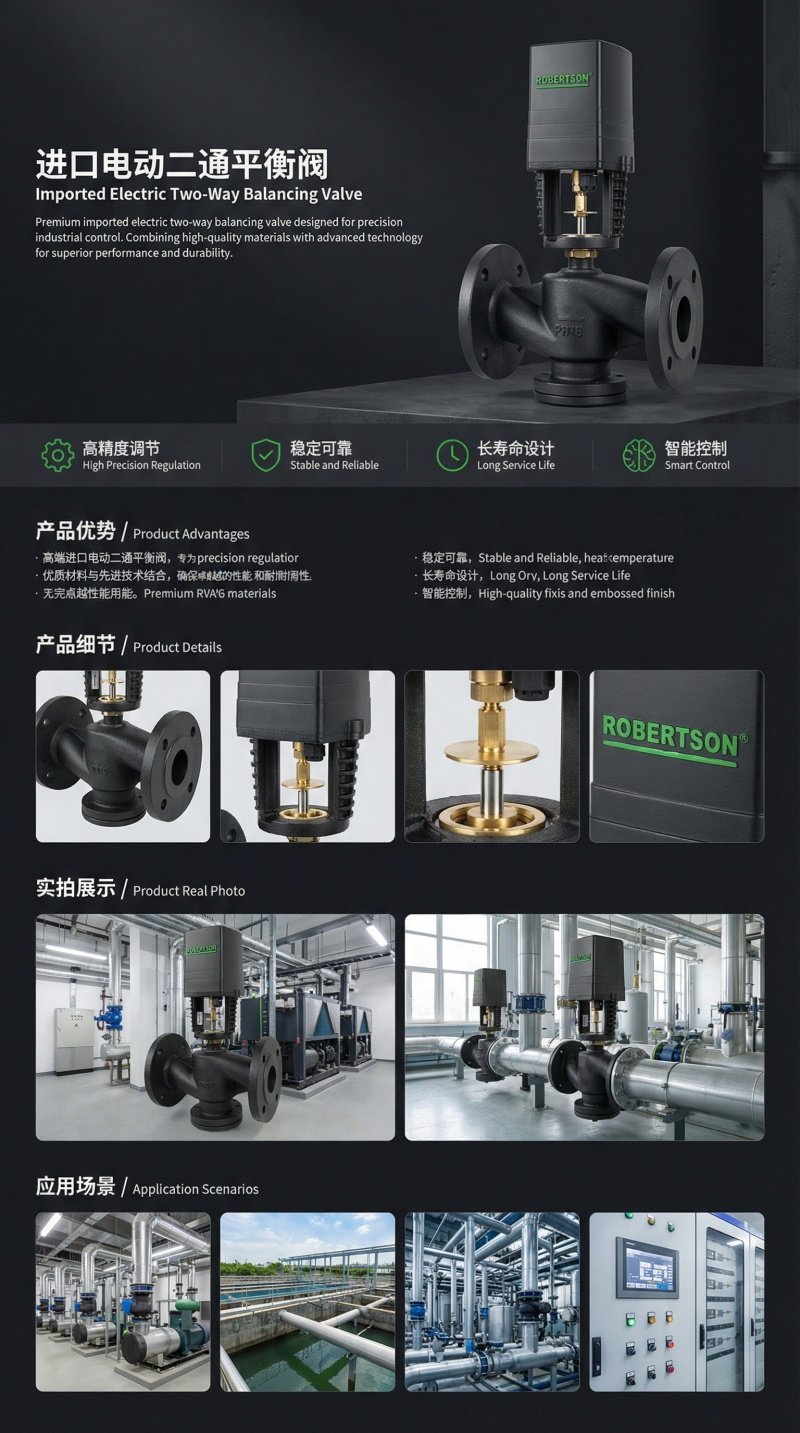

美国罗伯逊ROBERTSON进口电动二通平衡阀，是一款专为暖通空调水系统及变流量流体管网设计的一体化水力平衡与电动调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为商业建筑暖通空调系统（AHU/PAU/FCU末端设备）、区域供热系统、工业工艺冷却系统、热交换站及集中供热管网等应用场景提供高效、稳定、节能的水力平衡控制方案。 传统电动二通阀在系统负荷波动时面临严重的水力干扰问题：当部分风机盘管或末端设备关闭时，管路系统阻力发生变化，导致其他运行设备的流量急剧增加，引发挥发性温度波动，大幅降低室内舒适度与控制品质。美国罗伯逊ROBERTSON电动二通平衡阀是区别于传统电动二通阀的新一代产品，将动态流量平衡功能与电动开关调节功能完美集成于一体，通过在阀门两端设置动态恒压装置，在系统压差变化时自动保证调节阀两端压差恒定，实现精确的等百分比流量特性控制。无论系统管道压力如何变化，在工作压差范围内，流经阀门的流量始终保持恒定，末端设备只受标准控制信号的影响，从根本上解决了传统变流量系统中因部分末端关闭导致其他末端流量过大的水力失调问题。 该产品主要由黄铜或不锈钢材质的二通电动阀体与电热式或智能型电动执行器组成。选型时，控制系统将室温信号与设定值的偏差经温度控制器处理后输出开关或模拟控制信号至执行器，执行器驱动阀杆带动阀芯产生位移，改变阀芯与阀座间的流通截面积，从而实现对被控介质流量的精确开关或比例调节。阀体公称通径覆盖DN15至DN50，公称压力涵盖PN16，采用直行程双阀芯动态流量自动平衡结构，阀体材质覆盖黄铜、不锈钢等多种材料，广泛适配空调冷热水及乙/丙二醇溶液等非腐蚀性液体介质。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司（美国Robertson®集团在华全资子公司）独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 集动态平衡与电动调节于一体，抗干扰能力强
阀门将动态流量平衡阀芯与电动开关/调节功能高度集成于同一阀体之内。通过动态平衡功能自动动态平衡系统的管路阻力，保证末端设备输送的介质流量在额定工作压差范围内不受系统压力波动影响，保持流量恒定。在系统负荷波动较大的变流量系统中，这一特点尤为突出——当部分末端设备关闭导致系统压差变化时，动态平衡阀芯能够迅速响应、自动调整过流面积，有效抑制水力干扰，确保剩余运行设备的流量维持在设计值附近。
2. 压差无关型设计，流量精准恒定
阀门在工作压差范围内时，内置动态平衡阀芯随压差变化而自动移动，实时改变过流面积，使流量始终保持设定值。相当于在电动调节阀的两端设置了一个自动恒压装置，保证了整个调节范围内的阀门两端调节压差恒定。控制误差可达±5%以内，额定流量实测值与标称值偏差优于行业标准≤±5%的要求，确保选型精准、运行稳定。
3. 消除末端设备水力干扰，解决水力失调
在制冷和供热系统中，当一些风机盘管或空调箱关闭时，管路系统阻力降低，其他运行设备的流量将急剧增加，引发室温剧烈波动。该产品通过动态恒流作用，维持流经各末端设备的流量恒定，不受系统压力波动的影响，从根本上消除了传统变流量系统的水力失调问题，使室温控制更加精准、舒适。
4. 工厂预置流量，无需现场调试
所有阀门在出厂前均已完成流量标定与设定，不需要在施工现场进行耗时费力的水力平衡调试。部分型号可选配电子预设定最大流量功能，通过调节执行器内电位器可实现开度30%至100%的最大流量预设定，方便现场快捷调试。系统变化后也不需对系统进行再平衡设计，大大节约了安装调试的时间成本。
5. 等多种控制方式，调节灵活精确
配套电热式/电子式直行程电动执行器，支持多种控制模式：
开关型（ON-OFF） ：通过房间温控器发送信号到执行器，实现二通阀门的全开/全关控制，室温达到设定值时阀门关闭，室温偏离时阀门开启，使室温始终保持在设定温度范围内。
调节型（比例式） ：接收4-20mA DC模拟量或0-10V DC电压控制信号，配合电气阀门定位器实现精确的比例调节控制，对流量进行连续线性调节。
调节型控制精度可达基本误差≤±1%、回差≤1%、死区≤1%，能够满足从风机盘管简单开关控制到空调箱、热交换器复杂比例积分调节的全场景需求。
6. 电热式执行器，同步马达驱动，运行安静平稳
开关型阀门标配电热式执行器，采用同步可逆马达驱动，带磁滞离合器。马达通过转子与离合器产生磁性转矩，能够在无电流通过时稳定地停顿在任何一点，在阀门全开或全关时磁滞离合器自动分离，停止调节，有效保护电机。采用齿轮传送结构，运行安静平稳，功耗低至2.5W-3W，节能环保。
7. 多种控制附件，满足不同系统集成需求
执行器支持多种标准控制信号，可配套：
限位开关/回讯器：反馈阀门开/关到位信号至控制系统（DCS/PLC/BAS）
阀位反馈输出：提供反馈电阻0-2K、电压信号DC0(2)-10V或电流信号DC0(4)-20mA等信号，实现阀位的闭环反馈控制
手动操作杆/手轮：标配手动装置，便于现场调试及紧急情况下的手动操作
远程通讯模块：支持Modbus RTU（RS485）、BACnet等楼宇自控系统（BAS）通讯协议
8. 灵活的工作电压选项，适配全球电源
执行器提供多种电源电压选项，适配不同国家和地区的供电标准：
AC24V：低压安全电源，广泛应用于楼宇自控系统
AC220V/110V：常规供电电压，适配国内外各种电源制式
DC24V：直流供电，适用于对电源稳定性要求较高的系统
9. 关断压差高，密封性能优异
阀门采用优质EPDM或NBR密封材料，实现严密关断，关断压差可达200kPa以上。阀门泄漏率可低至≤0.03%的Kv值，阀杆填料处泄漏量≤0.05mL/min，满足国家标准GB/T 13927的A级密封要求。对于蒸汽及高温介质工况，可选配组合专用密封组件提升密封可靠性。
10. 结构紧凑，体积小，安装便捷
阀门整体设计紧凑小巧，对安装空间要求低。阀体与执行器分体式设计，维修保养方便容易，执行器可直接从阀体上拆卸，无需拆下阀体即可完成维护。连接形式提供内螺纹连接和法兰连接两种方式，符合GB/T7307、NPT、BSP等多种国际标准接口。
11. 高品质材料，耐腐蚀、寿命长
阀体采用黄铜HPb59-1（DN15-DN50）、不锈钢（304/316）、铸铁（HT250/WCB）等优质材料。内部关键部件如动态平衡阀芯、阀套、弹簧等均采用不锈钢SS304或黄铜材料制造，密封材料采用NBR、EPDM等弹性材料，耐腐蚀、抗老化、使用寿命长。
12. 符合行业标准，质量可靠
产品严格遵循GB/T 28636-2012《采暖与空调系统水力平衡阀》、GB/T 12235等国家及行业标准设计、制造与检验。经权威机构检测，动态平衡电动调节阀的核心检测指标包括：压差控制范围0.02-0.3MPa，调节精度实测流量与设定值偏差≤±3%，流量系数Kv实测值与标称值偏差≤±5%，确保选型精准和系统高效运行。
13. 节能降耗，提升系统能效
通过保证所有末端设备按需精确获取能量（冷/热水），避免了过热或过冷造成的能量浪费。相较于传统的变流量系统，节能可达15%-20%。稳定的水力工况有助于循环水泵在高效区运行，减少输配系统能耗，同时消除水力失调问题，避免了冷热源设备的负荷偏载，提升了整个空调或供热系统的运行效率。
14. 防爆配置齐全，危险区域安全保障
阀门及执行器可选配防爆型配置，执行器、电磁阀、限位开关、电气定位器等均可选配防爆型（ExdⅡBT4/ExdⅡCT6），符合GB 3836及ATEX防爆认证要求，广泛适用于石油化工、煤化工、天然气等有防爆要求的暖通空调系统。
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | EDRV系列 / DP系列 / DTF系列 |
| 公称通径 | DN15 ~ DN50（1/2英寸 ~ 2英寸），部分型号可达DN80 |
| 公称压力 | PN16（1.6MPa） |
| 试验压力 | 壳体试验：2.4MPa；密封试验：1.76MPa |
| 工作介质 | 空调冷热水、乙二醇溶液、丙二醇溶液（≤50%浓度）、水 |
| 适用温度 | 2℃ ~ 90℃（标准软密封）；最高可达150℃（特殊配置） |
| 连接方式 | 内螺纹连接（GB/T7307、NPT、BSP）；法兰连接（RF/FF） |
| 连接标准 | GB/T7307-2001、GB/T 9113、ASME B16.5 |
| 阀体材质 | 黄铜（HPb59-1，DN15-DN50）、不锈钢（304/316）、灰铸铁（HT250）、铸钢（WCB） |
| 阀芯/阀套材质 | 不锈钢304 / 黄铜 |
| 阀杆材质 | 不锈钢304，经调质及表面处理 |
| 密封材质 | NBR丁腈橡胶、EPDM三元乙丙橡胶、FKM氟橡胶、组合专用密封组件 |
| 弹簧材质 | 不锈钢304弹簧钢 |
| 动态平衡阀芯 | 动态流量自动平衡阀芯（不锈钢304） |
| 流量特性 | 等百分比流量特性（直通）/ 线性流量特性（可选） |
| 工作压差范围 | 20-200kPa / 30-300kPa（可选多档压差范围） |
| 流量误差 | ≤±5%（在工作压差范围内） |
| 关断压差 | ≥200kPa |
| 泄漏等级 | 软密封：≤0.03% Kvs；硬密封：符合GB/T 4213标准 |
| 设计制造标准 | GB/T 28636-2012《采暖与空调系统水力平衡阀》、GB/T 12235 |
| 试验与检验标准 | GB/T 13927-2008、API 598 |
| 参数项 | 技术指标 |
|---|---|
| 执行器类型 | 电热式执行器（开关型）/ 电子式执行器（调节型/浮点型）/ 智能型执行器 |
| 执行器系列 | SEA系列、3610L系列、DTF01A系列、MVE系列、VA-7000系列 |
| 电源电压 | AC24V 50/60Hz（标配低压）；AC220V 50Hz / AC110V 50Hz；DC24V |
| 功率消耗 | 开关型：2.5W ~ 3W；调节型：≤4.7VA ~ ≤150VA（依型号而定） |
| 输出推力 | 100N ~ 10000N（根据阀门口径及压差范围选配） |
| 运行速度 | 电热式：约75s全行程（3分钟全开）；电子式：0.093~3.85mm/s |
| 最大行程 | 13mm ~ 60mm（依阀门口径而定） |
| 控制方式 | 开关型（ON-OFF）/ 浮点型（三点式）/ 调节型（比例式） |
| 控制信号（开关型） | 无源干触点 |
| 控制信号（浮点型） | 增量/浮点信号（三线制控制） |
| 控制信号（调节型） | 4-20mA DC / 0-10V DC / 1-5V DC |
| 反馈信号 | 0-10V DC / 4-20mA DC（调节型）；反馈电阻0-2K（浮点型） |
| 控制精度 | 基本误差 ≤ ±1%，回差 ≤ 1%，死区 ≤ 1% |
| 执行器保护 | 过热保护、过载保护、堵转保护、反极性保护、磁滞离合器保护 |
| 执行器手动操作 | 标配手动调节杆/手轮，断电或故障时可应急手动操作 |
| 执行器防护等级 | IP44 / IP54 / IP65（依型号选配） |
| 执行器环境温度 | 运行：1℃ ~ 55℃；储存：-20℃ ~ 65℃ |
| 执行器环境湿度 | 1% ~ 95%RH 无结露 |
| 执行器外壳材质 | 阻燃PC（聚碳酸酯） / 铸铝 / ABS塑料 |
| 执行器绝缘等级 | 电源端子与外壳间不低于50 MΩ |
| 防爆等级 | 普通型 / 隔爆型ExdⅡBT4 / ExdⅡCT6（可选） |
| 防爆壳体 | 硬质铝合金，经阳极氧化处理和聚酯粉末涂层 |
| 适用行业 | 商业建筑暖通空调（HVAC）、区域供热系统、工业工艺冷却系统、热交换站、集中供热管网、数据中心冷却、酒店/医院/大型综合体空调系统等 |
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
根据工作介质及工况要求，可选择以下阀体材质：
| 材质 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 黄铜 | HPb59-1 | 2℃ ~ 90℃ | 性价比高，耐腐蚀性能优良，适用于DN15-DN50小口径末端设备，是风机盘管用电动二通平衡阀的标准配置 |
| 不锈钢 | 304 / 316 | 2℃ ~ 150℃ | 耐腐蚀性能更优，适用于对介质纯净度要求较高的洁净系统及腐蚀性介质工况 |
| 灰铸铁 | HT250 | 2℃ ~ 90℃ | 适用于DN32及以上大口径及中压工况，经济型选择，适用于闭式循环水系统 |
| 铸钢 | WCB | -29℃ ~ 200℃ | 适用于高温蒸汽及工业工艺冷却系统，强度高、耐高温性能好 |
根据控制方式及流量特性要求，可选择以下阀芯结构：
动态平衡阀芯（标配） ：集成动态流量自动平衡功能，在工作压差范围内自动调节过流面积，保持流量恒定，是电动二通平衡阀的标准配置。
静态平衡阀芯：手动设定流量，适用于固定负荷系统，通过改变阀芯与阀座的开度调整阀门Kv值，改变流动阻力以达到调节流量的目的。
根据介质温度及化学特性，可选择以下密封材料：
| 密封材料 | 代号 | 适用温度 | 特性说明 |
|---|---|---|---|
| 丁腈橡胶 | NBR | -30℃ ~ 100℃ | 耐油性能优异，适用于空调冷热水系统，标准配置 |
| 三元乙丙橡胶 | EPDM | -40℃ ~ 120℃ | 耐热水、耐蒸汽性能优异，适用于高温热水及蒸汽工况 |
| 氟橡胶 | FKM | -20℃ ~ 150℃ | 耐高温、耐强酸碱，适用于苛刻化学工况 |
| 聚四氟乙烯 | PTFE | -40℃ ~ 150℃ | 化学惰性极强，摩擦系数低，适用于强腐蚀性介质 |
| 组合专用密封组件 | — | 0-350℃ | EPDM O型圈+铜制密封片组合，适用于高温蒸汽及导热油介质 |
根据管道系统设计及安装要求，可选择以下连接形式：
内螺纹（标配，DN15-DN50） ：符合GB/T7307-2001（G螺纹）、NPT（ANSI B1.20.1）或BSP（ISO 228/1）标准，安装便捷，适用于小口径末端设备（风机盘管、小型空调箱等）。
法兰式（RF/FF，可选，DN32-DN80） ：符合GB/T 9113、ASME B16.5标准，安装拆卸方便，便于维护检修，适用于中口径管路系统及需要定期维护的安装场合。
根据控制需求、现场环境、电源电压及防爆要求，可配置以下电动执行器：
A. 电热式开关型执行器（标配，小口径）
适用于DN15-DN40风机盘管及小型末端设备的开关控制
电源：AC24V / AC220V / AC110V
控制方式：开关型，无源干触点控制，房间温控器直接驱动
动作时间：约75秒全行程，全开约3分钟
关断压差：≥200kPa
防护等级：IP44
外壳材料：阻燃PC，执行器内件：增强POM
B. 电子式浮点型执行器（三点式）
通过增量/浮点控制信号驱动执行器正转或反转，可设定调节阀门开度
阀门开度指示功能：标配
阀门行程自适应功能：标配，便于现场安装和调试
反馈输出：可选0-1K反馈电阻、电压信号DC0(2)-10V或电流信号DC0(4)-20mA
C. 电子式调节型执行器（比例式）
接收4-20mA DC、0-10V DC、1-5V DC模拟量控制信号，实现阀门开度连续精确调节
闭环控制，实时位置反馈（4-20mA模拟量输出）
控制精度高，基本误差≤±1%，回差≤1%，死区≤1%
控制过程电源断电时保证位置自锁；断信号时可选择位置自锁、全开或全关
D. 智能型直行程执行器
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
同时具备机械手动操作功能与电手动操作功能
运行速度可高/低档选择，运行方向可正/反向选择
具有行程自动检测功能，可自动检测每个阀门的行程进行快速调整
可调节特性曲线选择（等百分比/直线型）
具有断电复位功能（可选，复位方向可选择）
支持Modbus RTU（RS485）、BACnet等现场总线通讯接口，无缝集成BAS楼宇自控系统
E. 防爆型执行器（特殊工况）
防爆等级ExdⅡBT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdⅡCT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）
防爆壳体：硬质铝合金，经阳极氧化和聚酯粉末涂层，耐腐蚀性强
符合GB 3836系列及ATEX防爆认证要求
适用于石油化工、煤化工、天然气等有防爆要求的暖通空调系统
| 参数 | 电热式开关型 | 电子式浮点型 | 电子式调节型 | 智能型执行器 |
|---|---|---|---|---|
| 电源电压 | AC24V/220V/110V | AC24V | AC220V/AC24V | AC220V/AC24V/DC24V |
| 控制方式 | 开关型（ON-OFF） | 浮点型（三点式） | 调节型（4-20mA/0-10V） | 调节型/BAS总线型 |
| 输出推力 | 100-200N | 1000N | 800-3000N | 500-10000N |
| 功耗 | ≤3W | ≤4.7VA | ≤50-150VA | ≤150-250VA |
| 防护等级 | IP44 | IP54 | IP65 | IP65/IP67 |
| 手动操作 | 手动杆 | 无（选配手轮） | 手轮/手动杆 | 手轮/电手动双功能 |
| 控制精度 | — | — | ±1% | ±0.5%-±1% |
| 反馈信号 | 无 | 0-1K/0-10V/4-20mA | 4-20mA | 4-20mA+总线通讯 |
| 行程自检 | 无 | 有 | 有 | 有 |
| 适用阀门 | DN15-DN40 | DN15-DN80 | DN25-DN300+ | DN25-DN300+ |
电源电压
AC110V 50Hz（北美及日本标准电源）
DC24V（直流电源，适用于对电源稳定性要求较高的系统）
附件选项
限位开关/回讯器：反馈阀门开/关到位信号至BAS控制系统
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
反馈电阻/电位计：0-2K反馈电阻，用于位置测量
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入BAS进行监控
防爆接线盒/防爆电缆接头：防爆环境专用
手动操作装置：手动调节杆/手轮，便于现场调试及紧急操作
高温隔热支架：适用于介质温度超过200℃的高温工况，保护执行器电子元器件
直行程电动执行器适用于电动二通平衡阀等多行程驱动的阀门类型。为保障系统在各种工况下的稳定运行，选型时应重点确认：
电气参数匹配：确认执行器电源电压（AC24V/AC220V等）与控制系统输出一致，避免参数不匹配造成跳闸、保险丝熔断等故障。
控制信号匹配：确认控制信号类型（开关量/浮点量/4-20mA/0-10V等）与阀门控制系统匹配，同时需匹配阀门的反馈信号需求（阀位反馈、限位开关信号）。
| 防爆等级 | 适用区域 | 适用环境 | 应用场景 |
|---|---|---|---|
| ExdⅡBT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | 常规防爆区域，适用于石油化工、煤化工等有防爆要求的暖通空调系统 |
| ExdⅡCT6 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T6组爆炸性气体混合物 | 更高防爆要求，适用于氢气、乙炔等特殊气体环境 |
| 标准项 | 执行标准 |
|---|---|
| 设计与制造 | GB/T 28636-2012《采暖与空调系统水力平衡阀》、GB/T 12235、ISO 7268 |
| 结构长度 | GB/T 12221 |
| 螺纹连接标准 | GB/T7307-2001、ISO 228/1（BSP）、ANSI B1.20.1（NPT） |
| 法兰连接标准 | GB/T 9113、ASME B16.5、ISO 7005 |
| 试验与检验 | GB/T 13927-2008、API 598 |
| 工作压力标准 | ISO 7005 |
| 防护等级标准 | GB 4208（IP44/IP54/IP65/IP67） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 产品标识 | GB/T 12220、MSS SP-25 |
如需针对具体末端设备类型（风机盘管/空调箱/热交换器等）、压差范围、口径及执行器配置获取详细的技术方案及报价，可咨询ROBERTSON中国技术服务中心或当地授权经销商。
