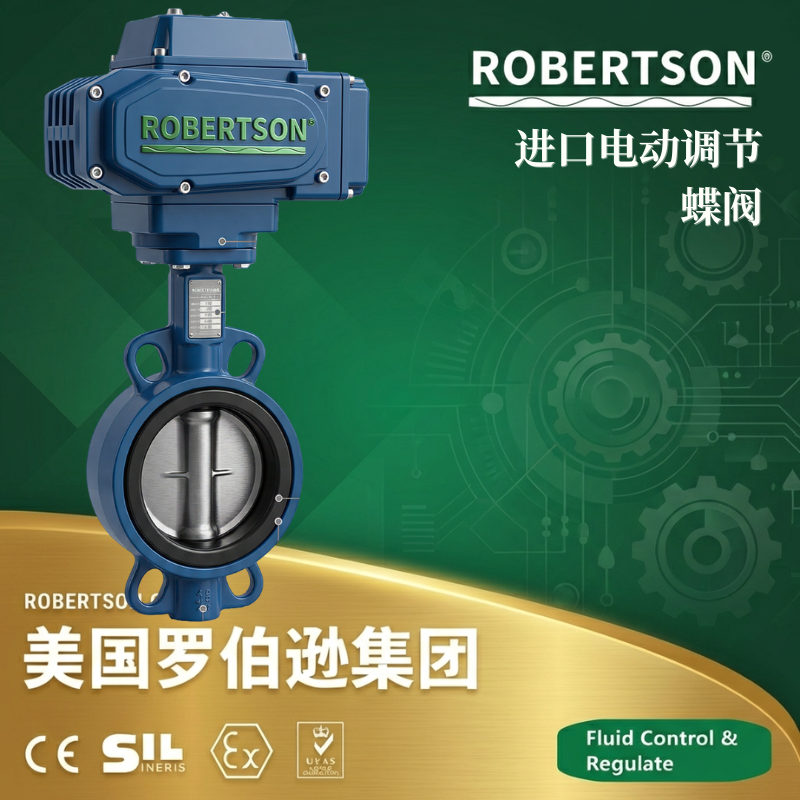

美国罗伯逊ROBERTSON进口电动蝶阀，是一款专为工业流体管路系统设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为市政水务、环保工程、石油化工、电力能源、冶金钢铁、食品医药及暖通空调等行业提供高效可靠的流体控制解决方案。 该产品采用中线同心式结构设计，阀杆轴心、蝶板中心与阀体中心精密重合，结构紧凑、启闭迅速，旋转90°即可实现阀门的全开或全关。阀门根据工况需求提供软密封和硬密封两大系列：软密封蝶阀采用弹性橡胶或PTFE阀座，适用于-40℃～+150℃的中低压工况，密封可靠，可实现双向零泄漏；硬密封蝶阀采用金属密封面堆焊硬质合金，适用于-40℃～+650℃的高温高压工况，耐磨损、抗冲蚀，使用寿命长。 产品公称通径覆盖DN50至DN1200（2英寸～48英寸），公称压力覆盖PN0.6MPa至PN4.0MPa（Class150），连接方式可选对夹式、支耳式及法兰式，阀体材质覆盖铸铁、球墨铸铁、铸钢及不锈钢等多种材料。蝶阀整体设计轻巧紧凑，在同口径条件下重量远低于闸阀，占用空间小，可在任意位置安装。 在阀门基础上，该产品标配角行程电动执行机构，支持开关型及调节型控制模式，可实现远程自动化操作与精确开度调节，无缝适配DCS/PLC控制系统。电动执行机构采用模块化设计，配备过热保护、过载保护等多重安全保护功能，并提供隔爆型（ExdⅡ BT4/CT6）配置选项，广泛适用于各类工业自动化控制系统。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
阀门采用中线同心式结构设计，阀杆轴心、蝶板中心与阀体中心精密重合，确保蝶板在启闭过程中受力均匀，运动平稳顺畅。软密封蝶阀采用弹性橡胶或PTFE阀座，阀门关闭时蝶板紧压于弹性阀座上，密封可靠，可实现双向零泄漏。硬密封蝶阀采用三维偏心结构设计，蝶板与阀座之间几乎无磨损，具有越关越紧的密封功能。
阀体设计小巧轻便，在同口径条件下重量远低于传统闸阀，平均减轻重量达30%~50%，占用空间小，可在任意位置安装，特别适用于空间受限的管路环境。阀门装拆容易，便于维修，有效降低系统安装和维护成本。
蝶板只需旋转90°即可完成全开或全关动作，启闭速度快，可大幅缩短操作时间。蝶板可在0°~90°范围内任意角度定位，流量特性趋于近似快开型或等百分比型，兼具良好的流量调节功能。
蝶板完全开启时，阀板与介质流动方向平行，流道通畅，流体阻力极小。经过阀门的压力损失极小，同等口径下流通能力远高于闸阀，显著降低系统能耗。
密封材料覆盖EPDM、NBR、FKM氟橡胶、PTFE等多种材质，适用温度范围覆盖-40℃～+150℃（软密封）。可根据介质温度、化学特性灵活选配。
配套角行程电动执行机构，采用一体化结构设计，接入AC220V电源即可控制运转，也可加入控制模块接收4-20mA模拟信号进行调节控制。具有功能强、体积小、性能可靠、配套简单等特点。
阀体顶部安装法兰符合ISO 5211国际标准高平台直装设计，适配多种品牌和型号的角行程电动执行机构，便于现场升级和维护，同时减少中间支架连接，降低故障概率。
连接方式支持对夹式、支耳式及法兰式等多种形式，满足从低压到中高压、从普通管道到特殊工艺管线的多种安装需求。对夹式结构紧凑安装快捷，法兰连接便于拆卸维护，支耳式可实现在管道末端拆卸而无需排空管路介质。
电动执行机构具备完善的过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能。防护等级IP65/IP67，并可选配防爆型执行机构（ExdⅡ BT4/ExdⅡ CT6），广泛适用于各类工业环境。
| 参数项 | 技术指标 |
|---|---|
| 执行器类别 | 精小型角行程电动执行器 / 3610R电子式执行器 / Q防爆型执行器 |
| 电源电压 | AC220V 50Hz（标配单相）；AC110V、AC380V/440V（三相可选）；DC24V |
| 输出力矩 | 50N·m ~ 3000N·m（根据阀门口径及压力等级选配） |
| 动作范围 | 0 ~ 90°（精小型）/ 0 ~ 360°（3610R） |
| 控制方式 | 开关型：无源干触点开关控制；调节型：4-20mA / 0-10V模拟信号控制 |
| 反馈信号 | 无源触点位置反馈（开关型）、4-20mA模拟量输出（调节型） |
| 动作时间 | 6秒/15秒/30秒/60秒（精小型）；10秒/15秒/30秒（3610R）；18秒~112秒（Q型） |
| 保护装置 | 过热保护、过载保护、缺相保护、堵转保护 |
| 环境温度 | -30℃ ~ +60℃（精小型/3610R）；-20℃ ~ +70℃（Q型） |
| 防护等级 | IP65（精小型）/ IP55（3610R）/ IP65、IP67（Q型，可定制IP68） |
| 防爆等级 | 普通型 / 隔爆型ExdⅡ BT4（ExdⅡ CT6可选） |
| 手动操作 | 手柄操作（精小型）/ 机械离合机构配手轮操作（Q型） |
| 机械限位 | 电气、机械二重限位 |
| 壳体材料 | 铝合金 / 钢、铝合金 / 钢、铝合金、铝青铜 |
| 外涂层 | 干粉、环氧聚酯涂层，具有防腐功能 |
| 设计制造标准 | GB/T 12238、API 609、GB/T 12222/12223 |
| 结构长度标准 | GB/T 12221、ASME B16.10、API 609 |
| 法兰连接标准 | GB/T 9113、JB/T 79、HG 20594-97、ASME B16.5 |
| 试验与检验标准 | GB/T 13927、JB/T 9092、API 598、MSS SP-61 |
注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
基本技术参数
电动执行器技术参数
参数项 技术指标 执行器类别 精小型角行程电动执行器 / 3610R电子式执行器 / Q防爆型执行器 电源电压 AC220V 50Hz（标配单相）；AC110V、AC380V/440V（三相可选）；DC24V 输出力矩 50N·m ~ 3000N·m（根据阀门口径及压力等级选配） 动作范围 0 ~ 90°（精小型）/ 0 ~ 360°（3610R） 控制方式 开关型：无源干触点开关控制；调节型：4-20mA / 0-10V模拟信号控制 反馈信号 无源触点位置反馈（开关型）、4-20mA模拟量输出（调节型） 动作时间 6秒/15秒/30秒/60秒（精小型）；10秒/15秒/30秒（3610R）；18秒~112秒（Q型） 保护装置 过热保护、过载保护、缺相保护、堵转保护 环境温度 -30℃ ~ +60℃（精小型/3610R）；-20℃ ~ +70℃（Q型） 防护等级 IP65（精小型）/ IP55（3610R）/ IP65、IP67（Q型，可定制IP68） 防爆等级 普通型 / 隔爆型ExdⅡ BT4（ExdⅡ CT6可选） 手动操作 手柄操作（精小型）/ 机械离合机构配手轮操作（Q型） 机械限位 电气、机械二重限位 壳体材料 铝合金 / 钢、铝合金 / 钢、铝合金、铝青铜 外涂层 干粉、环氧聚酯涂层，具有防腐功能 设计制造标准 GB/T 12238、API 609、GB/T 12222/12223 结构长度标准 GB/T 12221、ASME B16.10、API 609 法兰连接标准 GB/T 9113、JB/T 79、HG 20594-97、ASME B16.5 试验与检验标准 GB/T 13927、JB/T 9092、API 598、MSS SP-61 注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
基本技术参数
电动执行器技术参数
参数项 技术指标 执行器类别 精小型角行程电动执行器 / 3610R电子式执行器 / Q防爆型执行器 电源电压 AC220V 50Hz（标配单相）；AC110V、AC380V/440V（三相可选）；DC24V 输出力矩 50N·m ~ 3000N·m（根据阀门口径及压力等级选配） 动作范围 0 ~ 90°（精小型）/ 0 ~ 360°（3610R） 控制方式 开关型：无源干触点开关控制；调节型：4-20mA / 0-10V模拟信号控制 反馈信号 无源触点位置反馈（开关型）、4-20mA模拟量输出（调节型） 动作时间 6秒/15秒/30秒/60秒（精小型）；10秒/15秒/30秒（3610R）；18秒~112秒（Q型） 保护装置 过热保护、过载保护、缺相保护、堵转保护 环境温度 -30℃ ~ +60℃（精小型/3610R）；-20℃ ~ +70℃（Q型） 防护等级 IP65（精小型）/ IP55（3610R）/ IP65、IP67（Q型，可定制IP68） 防爆等级 普通型 / 隔爆型ExdⅡ BT4（ExdⅡ CT6可选） 手动操作 手柄操作（精小型）/ 机械离合机构配手轮操作（Q型） 机械限位 电气、机械二重限位 壳体材料 铝合金 / 钢、铝合金 / 钢、铝合金、铝青铜 外涂层 干粉、环氧聚酯涂层，具有防腐功能 设计制造标准 GB/T 12238、API 609、GB/T 12222/12223 结构长度标准 GB/T 12221、ASME B16.10、API 609 法兰连接标准 GB/T 9113、JB/T 79、HG 20594-97、ASME B16.5 试验与检验标准 GB/T 13927、JB/T 9092、API 598、MSS SP-61 注：以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
根据介质腐蚀性等级及工况要求，可选择以下阀体材质：
| 材质 | 代号 | 特性说明 |
|---|---|---|
| 球墨铸铁 | QT450 | 适用于清水、污水等常规水处理工况，性价比高 |
| 灰铸铁 | HT250 | 适用于低压、非腐蚀性介质工况，经济型选择 |
| 铸钢 | WCB | 适用于高温或中高压工况 |
| 不锈钢 | 304/CF8 | 适用于中等腐蚀性介质及洁净要求较高的工况 |
| 不锈钢 | 316/CF8M | 适用于高腐蚀性介质及对氯离子腐蚀有要求的工况 |
| 铬钼钢 | — | 适用于高温高压及耐磨损工况 |
根据介质温度及化学特性，可选择以下密封材料：
A. 软密封系列（中线弹性密封）：
| 密封材料 | 代号 | 适用温度 | 适用介质 |
|---|---|---|---|
| 三元乙丙橡胶 | EPDM | -40℃ ~ +125℃ | 水、蒸汽、一般酸碱类 |
| 丁腈橡胶 | NBR | -30℃ ~ +100℃ | 油品、水 |
| 氟橡胶 | FKM | -20℃ ~ +150℃ | 水、蒸汽、强酸碱类 |
| 天然橡胶 | NR | ≤85℃ | 水、空气、酸碱类 |
| 氯丁橡胶 | CR | ≤85℃ | 水、煤气、酸碱类 |
| 聚四氟乙烯 | PTFE | +10℃ ~ +150℃ | 强腐蚀性介质、高温介质 |
B. 硬密封系列（金属密封）：
| 密封形式 | 适用温度 | 特性说明 |
|---|---|---|
| 不锈钢“U”型弹性密封圈 | -40℃ ~ +600℃ | 采用“U”型不锈钢密封圈，与经过抛光的蝶板三维偏心接触，实现开启瞬间密封面即分离、关闭接触即密封的效果，使用寿命长 |
| 金属密封面堆焊硬质合金 | -40℃ ~ +650℃ | 密封面堆焊硬质合金，具有耐高温、耐磨损、抗擦伤性能优异的特点 |
根据控制需求、现场环境、电源电压及防爆要求，可配置以下电动执行机构：
A. 精小型开关型执行机构
远程开关控制（无源干触点），实现阀门全开/全关二位式操作
动作时间6秒、15秒、30秒、60秒可选
防护等级IP65，适合常规工业环境
标配手柄手动操作装置，断电应急操作
B. 精小型调节型执行机构
接收4-20mA DC、0-10V模拟量控制信号，实现阀门开度连续精确调节
内置伺服放大器，控制精度高，基本误差≤±1%
具备开关到位灯指示、无源触点信号反馈
适用于需精确控制流量、压力等参数的自动化系统
C. 3610R电子式执行机构
动作范围0~360°，可根据需求设定
输出力矩50N·m~1500N·m，适配各类阀门
防护等级IP55，内置过热保护、过载保护
可选装开关或电位计、比例控制单元进行位置测量
D. Q防爆型执行机构
防爆等级ExdⅡ BT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdⅡ CT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）
防护等级IP65、IP67，可定制IP68
输出力矩50N·m~3000N·m，动作范围0~90°、0°~270°可选
动作时间18秒~112秒
壳体采用铝合金或钢材质，机械离合机构配手轮操作
E. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
现场操作采用磁控开关，无须打开电气腔盖
无须电池，具有停电自动记忆功能
支持RS485/Modbus、Profibus等现场总线通讯接口
力矩曲线记录和阀门诊断功能，可监测阀门运行状态并进行预测性维护
电源电压
AC220V 50Hz（标配单相）
AC110V 50Hz（可选）
AC380V/440V 50/60Hz（三相，可选）
DC24V（直流，可选）
附件选项
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度（调节型执行机构配套）
电位计/比例控制单元：用于位置测量和比例控制
远程通讯模块：支持RS485/Modbus、Profibus等现场总线通讯协议，无缝集成DCS/PLC控制系统
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS系统进行监控
防爆接线盒/防爆电缆接头：防爆环境专用
根据管道系统设计及安装要求，可选择以下连接形式：
对夹式（Wafer，标配） ：阀门通过两片法兰夹持安装，结构紧凑，安装和维护方便，适用于DN50~DN1200全系列。
支耳式（Lug，可选） ：阀体带有螺纹孔，可实现在管道末端拆卸而无需排空管路介质，适用于管道端点或需分段维护的管路系统。
法兰式（RF/FF，可选） ：阀门自带法兰，通过螺栓与管道法兰连接，密封可靠，适用于中高压工况及需要定期检修维护的管路。
| 防爆等级 | 适用区域 | 适用环境 | 应用场景 |
|---|---|---|---|
| ExdⅡ BT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | 石油化工、天然气调压站、煤化工等常规防爆区域 |
| ExdⅡ CT6 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T6组爆炸性气体混合物 | 制氢站、氢气压缩机、特殊化工等高风险防爆区域 |
防爆说明： Ex-防爆标识；d-防爆类型，表示为隔爆型；Ⅱ-设备类别，表示除煤矿外的其他爆炸性气体环境用电气设备；B/C-爆炸级别；T4/T6-温度级别，表示允许执行机构最高表面温度。
根据阀门类型及工况特点，可选择以下阀板结构：
中线垂直板（标配） ：阀杆轴心与蝶板中心线重合，结构简单，密封可靠，适用于常规工况。
双偏心结构：阀杆轴心偏离蝶板中心，减少密封面摩擦，适用于需要频繁启闭的工况。

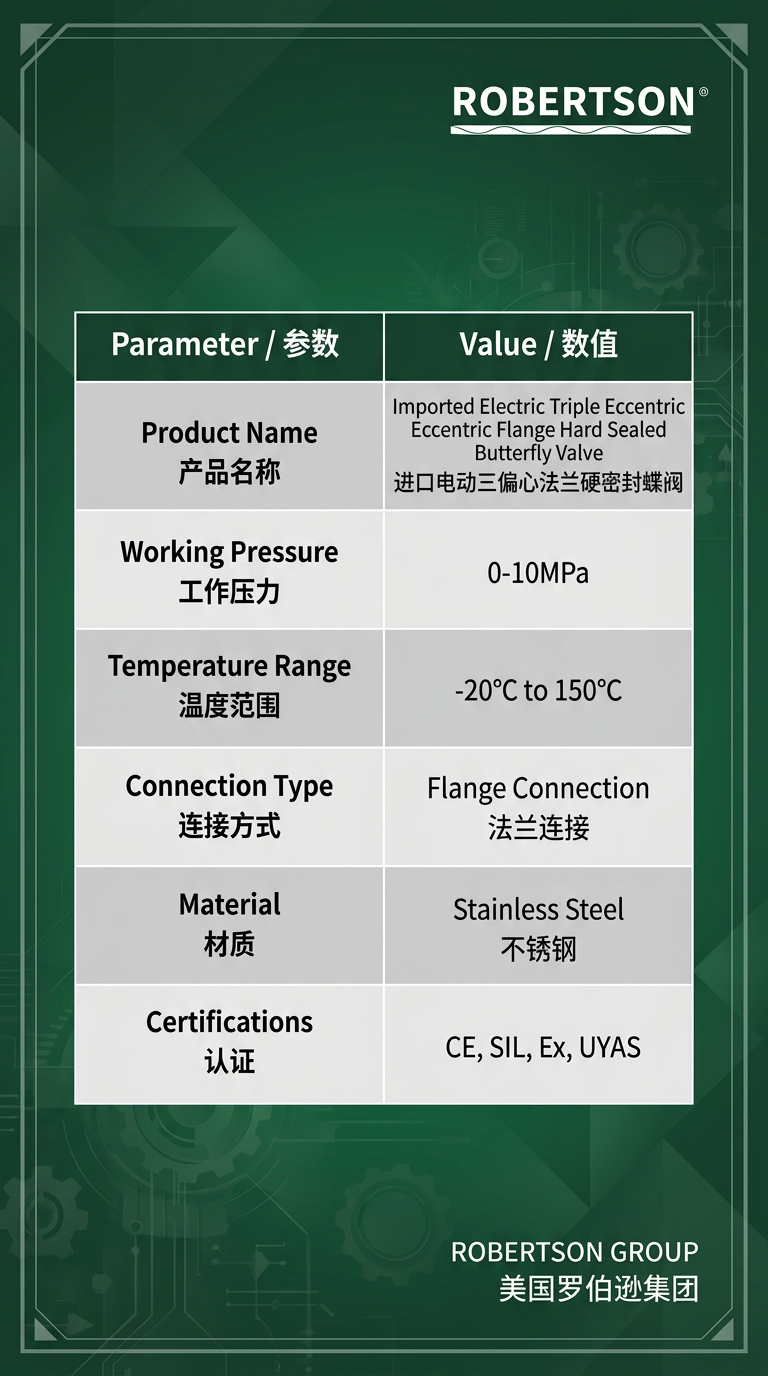

三偏心结构（选配，硬密封蝶阀） ：采用三维偏心结构设计，阀座与蝶板几乎无磨损，具有越关越紧的密封功能，特别适用于高温、高压及高磨损工况。密封圈采用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温情况下均具有优良的密封性能。
| 标准项 | 执行标准 |
|---|---|
| 设计与制造 | GB/T 12238-2008、API 609、MSS SP-67、MSS SP-68、ASME B16.34 |
| 结构长度 | GB/T 12221、ASME B16.10、ISO 5752、API 609 |
| 法兰连接尺寸 | GB/T 9113、JB/T 79、HG 20592-2009、ASME B16.5、GB/T 17241.6 |
| 压力-温度等级 | GB/T 12224、ASME B16.34 |
| 试验与检验 | GB/T 13927、JB/T 9092、API 598、MSS SP-61 |
| 电动装置标准 | GB/T 12222/12223 |
| 防护等级标准 | GB 4208（IP65/IP67/IP68） |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
| 产品标识 | GB/T 12220、MSS SP-25 |
如需针对具体介质类型、工况参数（温度/压力/腐蚀性等级）、口径及执行机构选型获取详细的技术方案及报价，可咨询ROBERTSON中国技术服务中心或当地授权经销商。
