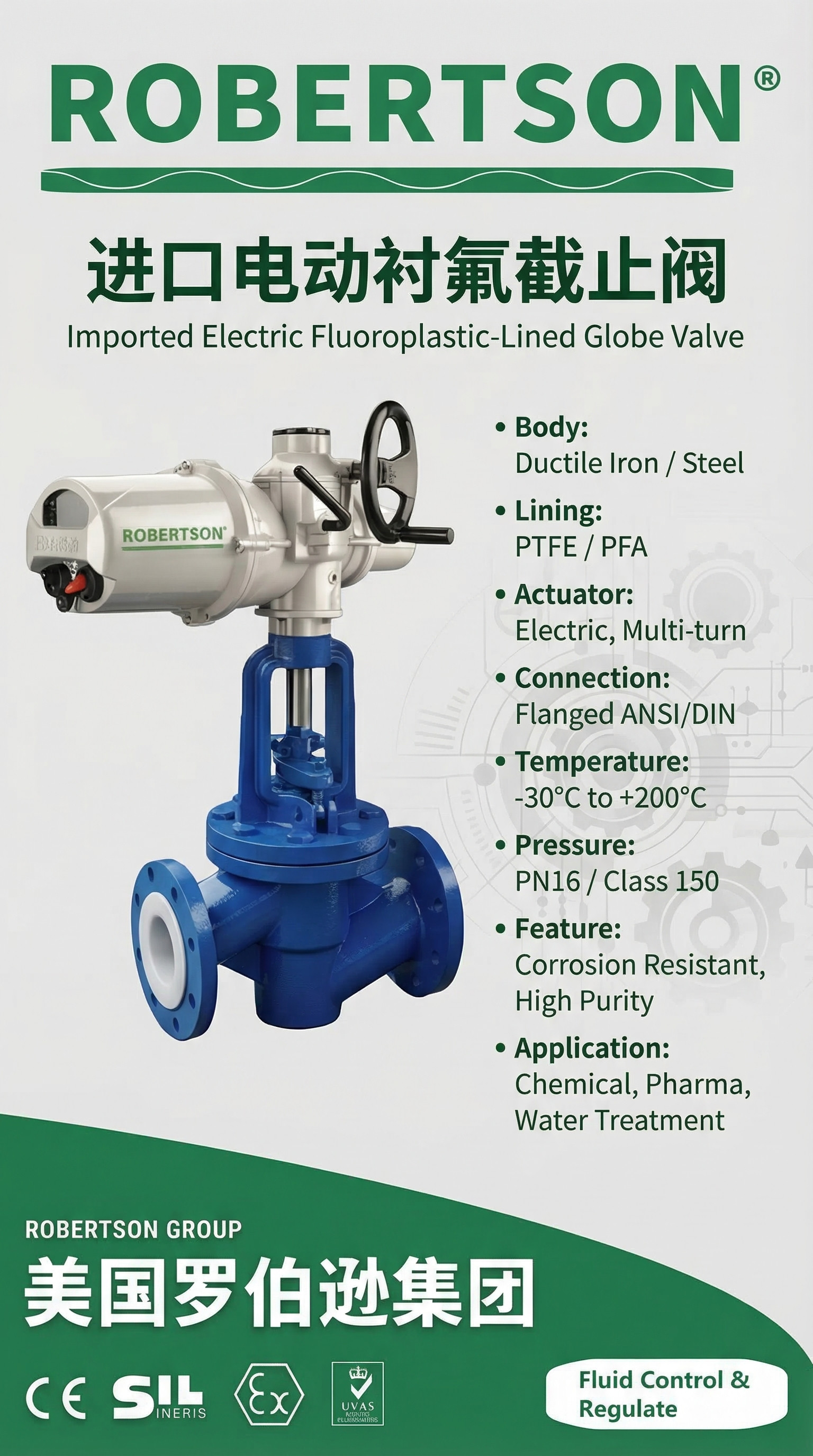

美国罗伯逊ROBERTSON进口电动衬氟截止阀，是一款专为强腐蚀性介质工况设计的高性能切断阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为石油化工、精细化工、氯碱工业、医药制药、湿法冶金、电镀废水处理及环保工程等行业提供安全可靠的腐蚀性介质管路切断方案。 该产品严格遵循GB/T 12235《钢制阀门 一般要求》、HG/T 3704《氟塑料衬里阀门通用技术条件》及API 598等国内外标准设计制造。采用强制密封式截止阀结构，启闭件（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动，通过阀杆对阀瓣施加强制压力实现可靠密封。阀体内腔表面全部包衬氟塑料（PTFE/F4、FEP/F46、PFA等）材料，阀盖及阀瓣等所有与介质接触的部位均采用氟塑料全衬里工艺，彻底隔绝了腐蚀性介质对金属阀体的侵蚀。产品公称通径覆盖DN15至DN350，广泛适配硫酸、盐酸、硝酸、氢氟酸、王水、强碱、有机溶剂等强腐蚀性介质。该产品仅用作管路切断装置，不宜用作流量调节，以免高速介质流冲蚀密封面。 在阀门基础上，该产品标配多回转电动执行机构，采用明杆上螺纹式结构，行程短、启闭灵活，支持开关型及调节型控制模式，可实现远程自动化操作，无缝适配DCS/PLC控制系统。电动执行机构配备过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能，并提供隔爆型（ExdII BT4/ExdII CT6）配置选项，广泛适用于石油化工等爆炸性危险环境。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本土化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 全衬氟结构，卓越耐腐蚀性能
阀体内腔、阀盖及阀瓣等所有与介质接触的部件全部包衬氟塑料（PTFE/F4、FEP/F46、PFA等），采用模压衬里成型工艺，使阀门既有金属的强度又有耐腐蚀的特性，彻底隔绝腐蚀性介质与金属阀体的直接接触。氟塑料具有极高的化学稳定性，可耐受各种浓度的硫酸、盐酸、硝酸、氢氟酸、王水、强碱及有机溶剂等强腐蚀性介质。
2. 强制密封结构，密封性能优异
采用强制密封式截止阀结构，阀芯采用锥面或平面密封设计，阀门关闭时通过阀杆对阀瓣施加强制压力，实现可靠密封。密封面不易磨损、擦伤，密封性好、寿命长。启闭过程中密封面之间摩擦力小，特别适合长期稳定运行的腐蚀性介质管路系统。
3. 阀瓣与阀杆一体化设计，使用安全
阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。该设计消除了转动角差，从根源上杜绝了因压力变化导致阀杆冲出承压件外的可能。
4. 启闭行程短，效率高
截止阀启闭时阀瓣行程较小，仅为公称直径的25%～30%时即达最大流量，启闭时间短、阀门高度小、操作力矩小，相比闸阀更适合频繁启闭工况。阀瓣与阀杆为一体式明杆结构，升降位置一目了然，方便现场观察阀门启闭状态。
5. 多种结构形式，适应不同管路布局
产品支持直通式、直流式及角式三种结构形式。直通式最为常用，适用于常规管路系统；角式可安装于管路系统的拐角处，节省安装空间；直流式流阻最小，适用于高压降且需要良好流通能力的工况。
6. 衬里材料丰富，工况适配灵活
阀体衬里材料覆盖PTFE（F4）、FEP（F46）、PFA等多种氟塑料，适用温度范围覆盖-50℃～180℃，可根据介质温度、腐蚀性等级及使用要求灵活选配。其中FEP适用于-50℃～150℃，PFA耐温性能最佳，可达200℃～260℃。
7. 四级密封结构，零泄漏保障
采用四级密封结构设计，并在密封面外配以耐温抗老化的SI橡胶弹性衬垫阀座，有效达到介质的零泄漏要求。阀门在1.1倍公称压力下保压测试无渗漏，密封等级可达ANSI Class VI。
8. 防吹出阀杆设计，杜绝安全隐患
阀杆采用防吹出结构设计，从根本上杜绝了阀杆在压力波动下从阀体中冲出的风险，保证使用安全。阀杆选用不锈钢材质，经调质及表面处理，具有良好的抗腐蚀性及抗擦伤性。
9. 明杆上螺纹式结构，操作便捷
阀门为明杆上螺纹式结构，阀杆梯形螺纹位于阀杆上部，不与介质接触，有效避免了螺纹因腐蚀而卡涩。行程短、开启灵活，阀瓣在运行时与阀座的摩擦力很小。
10. 全法兰连接，安装维护方便
阀门采用法兰连接方式，符合GB/T 9113、HG/T 20592及ASME B16.5等标准，安装拆卸方便，便于现场维护检修。法兰面衬覆氟塑料，一般可不单独使用垫片，简化安装过程。
11. 电装智能控制，远程操作高效
配套多回转电动执行机构（DZW系列等），采用明杆提升式结构设计，实现远程自动化操作。执行机构配备转矩控制机构、行程控制机构、现场操作机构和手电动切换机构，除就地操作外还可进行远距离操作、PLC控制及4-20mA模拟信号智能控制。标配手轮操作装置，断电或故障时可应急手动操作。
12. 多重安全保护，运行稳定可靠
电动执行机构具备完善的过热保护、过载保护、缺相保护、堵转保护等多重安全保护功能。采用半自动手电动切换机构，机构简单、工作可靠、操作轻便。电动装置配有机械式阀位指示器，可直观显示阀门开关状态。
13. 防爆配置齐全，危险区域安全保障
阀门可提供隔爆型配置，防爆等级ExdII BT4（标准防爆）及ExdII CT6（加强防爆），符合GB 3836防爆标准及ATEX防爆认证要求，广泛适用于石油化工、氯碱工业等爆炸性危险场所。
14. 严格的标准规范认证
产品严格遵循GB/T 12235、HG/T 3704、GB/T 12221、JB/T 79及API 598等国内外标准设计、制造与检验，确保阀门满足各类化工及腐蚀性介质管路的工程技术规范。
| 参数项 | 技术指标 |
|---|---|
| 公称通径 | DN15～DN350（1/2英寸～14英寸） |
| 公称压力 | PN6、PN10、PN16（0.6MPa～1.6MPa）；Class150 |
| 适用温度 | -50℃～+150℃（FEP衬里）；-50℃～+180℃（PTFE衬里）；-196℃～+260℃（PFA衬里，可选） |
| 阀体材质 | 碳钢WCB、不锈钢304、不锈钢316、316L、灰铸铁HT250 |
| 阀瓣/阀杆材质 | 不锈钢（2Cr13/304/316/316L），阀杆经调质及表面处理，阀瓣与阀杆一体式设计 |
| 衬里材料 | PTFE（F4）、FEP（F46）、PFA（可溶性聚四氟乙烯）、PCTFE（F3）、PVDF（F2）、RPTFE（RF4） |
| 阀体衬里厚度 | 2～3mm（模压成型，全包覆） |
| 密封填料 | V型聚四氟乙烯填料 |
| 密封结构 | 四级密封结构 + SI橡胶弹性衬垫阀座 |
| 泄漏等级 | ANSI Class VI（零泄漏） |
| 连接方式 | 法兰连接（RF/FF），符合GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5标准 |
| 结构形式 | 直通式（J41型）/ 直流式（J45型）/ 角式（J44型） |
| 驱动方式 | 多回转电动执行机构（开关型/调节型） |
| 执行机构电源 | AC220V/50Hz（标配单相）、AC380V/50Hz（三相）、DC24V（可选） |
| 执行机构输出力矩 | 100N·m～3000N·m（根据阀门口径及压力等级选配） |
| 控制方式 | 开关型：无源干触点开关控制；调节型：4-20mA DC / 1-5V·DC模拟信号控制 |
| 反馈信号 | 开关量位置反馈（开关型）、4-20mA模拟量阀位变送器（调节型） |
| 控制精度 | 基本误差 ≤ ±1%，回差 ≤ 1%，死区 ≤ 1% |
| 执行机构保护 | 过热保护、过载保护、缺相保护、堵转保护 |
| 执行机构手操功能 | 标配手轮操作装置，断电应急操作，离合器自动复位 |
| 防爆等级 | 普通型 / 隔爆型ExdII BT4（标准防爆）/ ExdII CT6（加强防爆） |
| 防护等级 | IP55（标配）/ IP65 / IP68（可选） |
| 执行机构环境温度 | -25℃～+70℃ |
| 执行机构环境湿度 | ≤95%（+25℃时） |
| 设计制造标准 | GB/T 12235、HG/T 3704、GB/T 12233 |
| 结构长度标准 | GB/T 12221 |
| 法兰连接尺寸标准 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 试验与检验标准 | GB/T 13927、JB/T 9092、API 598 |
| 适用介质 | 硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、强碱（FEP）、有机溶剂、氯碱、腐蚀性气体等强腐蚀性介质 |
| 适用行业 | 石油化工、精细化工、氯碱工业、医药制药、湿法冶金、电镀废水处理、环保工程、电子工业等 |
注：该产品严禁用作流量调节，仅作为管路切断装置使用。以上参数为通用技术规格，不同型号的具体参数请以产品铭牌及技术选型手册为准。
根据工况要求及管道系统标准，可选择以下阀体材质：
| 材质 | 代号 | 特性说明 |
|---|---|---|
| 碳钢 | WCB | 性价比最高，适用于常规腐蚀性介质工况 |
| 灰铸铁 | HT250 | 适用于低压腐蚀性介质管路，经济型选择 |
| 不锈钢 | 304 / CF8 | 适用于中等腐蚀性介质及洁净要求较高的工况 |
| 不锈钢 | 316 / CF8M | 适用于高腐蚀性介质及对氯离子腐蚀有要求的工况 |
| 超低碳不锈钢 | 316L / CF3M | 耐晶间腐蚀性能优异，适用于强腐蚀性介质 |
根据介质化学特性及温度范围，可选择以下衬里材料：
衬里工艺说明： 阀体、阀盖及阀瓣等与介质接触的部件均采用模压衬里成型工艺，衬里层厚度2～3mm，全包覆无死角，确保长期使用不脱落、不鼓包。
根据管路系统布置及安装空间要求，可选择以下结构形式：
直流式（J45型，可选） ：阀体呈Y型直流布置，流道更为平直，流阻是截止阀中最小的，适用于高压降且需要良好流通能力的工况。
根据介质特性及密封等级要求，可选择以下填料材料：
柔性石墨填料：耐高温性能更优，适用于高温工况。
增强型PTFE填料：含玻璃纤维或碳纤维增强，抗蠕变性能提升，适用于压力波动较大的工况。
根据控制需求、现场环境、电源电压及防爆要求，可配置以下电动执行机构：
A. 开关型执行机构（DZW系列等）
远程开关控制（无源干触点），实现阀门全开/全关二位式操作
配备转矩控制机构、行程控制机构、机械式阀位指示器
标配手电动切换机构及手动应急操作手轮
适用于只需要全开/全关操作的切断工况
B. 调节型执行机构
C. 防爆型执行机构
防爆等级ExdII BT4（标准防爆，适用于ⅡA、ⅡB级T1~T4组爆炸性气体混合物）
可选ExdII CT6（最高防爆等级，适用于氢气、乙炔等特殊气体环境）
符合GB 3836系列及ATEX防爆认证要求
D. 智能型执行机构
非侵入式免开盖设计，参数设置无须打开电气壳体
全中文或英文液晶显示屏，菜单式操作
现场操作采用磁控开关，无须打开电气腔盖
无须电池，具有停电自动记忆功能
支持RS485/Modbus、Profibus等现场总线通讯接口
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度（调节型执行机构配套）
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
电位计/比例控制单元：用于位置测量和比例控制
远程通讯模块：支持RS485/Modbus、Profibus等现场总线通讯协议，无缝集成DCS/PLC控制系统
防爆接线盒/防爆电缆接头：防爆环境专用
就地/远程切换开关：实现现场手动操作与远程自动控制的灵活切换
故障报警输出：综合故障报警触点，可接入DCS系统进行监控
| 防爆等级 | 适用区域 | 适用环境 | 应用场景 |
|---|---|---|---|
| ExdII BT4 | Zone 1、Zone 2 | ⅡA、ⅡB级T1~T4组爆炸性气体混合物 | 常规防爆区域，适用于大多数石油化工、氯碱工业场所 |
| ExdII CT6 | Zone 1、Zone 2 | ⅡC级（含氢气、乙炔）T1~T6组爆炸性气体混合物 | 更高防爆要求，适用于氢气、乙炔等特殊气体环境 |
多回转电动执行机构适用于截止阀等多圈转动驱动的阀门类型。衬氟截止阀为明杆提升式结构，建议选型时留有1.1-1.3倍的力矩余量。
重要使用限制： 氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。该产品仅适用于全开或全关的切断操作。
| 标准项 | 执行标准 |
|---|---|
| 设计与制造 | GB/T 12235、HG/T 3704、GB/T 12233、ASME B16.34 |
| 结构长度 | GB/T 12221 |
| 法兰连接尺寸 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5 |
| 压力-温度等级 | GB/T 12224 |
| 试验与检验 | GB/T 13927、JB/T 9092、API 598 |
| 产品标识 | GB/T 12220、MSS SP-25 |
| 供货规范 | JB/T 7928 |
| 防爆标准 | GB 3836.1、GB 3836.2、ATEX |
如需针对具体介质类型（硫酸、盐酸、氢氟酸、强碱、有机溶剂等）、温度等级、口径及执行机构选型获取详细的技术方案及报价，可咨询ROBERTSON中国技术服务中心或当地授权经销商。
