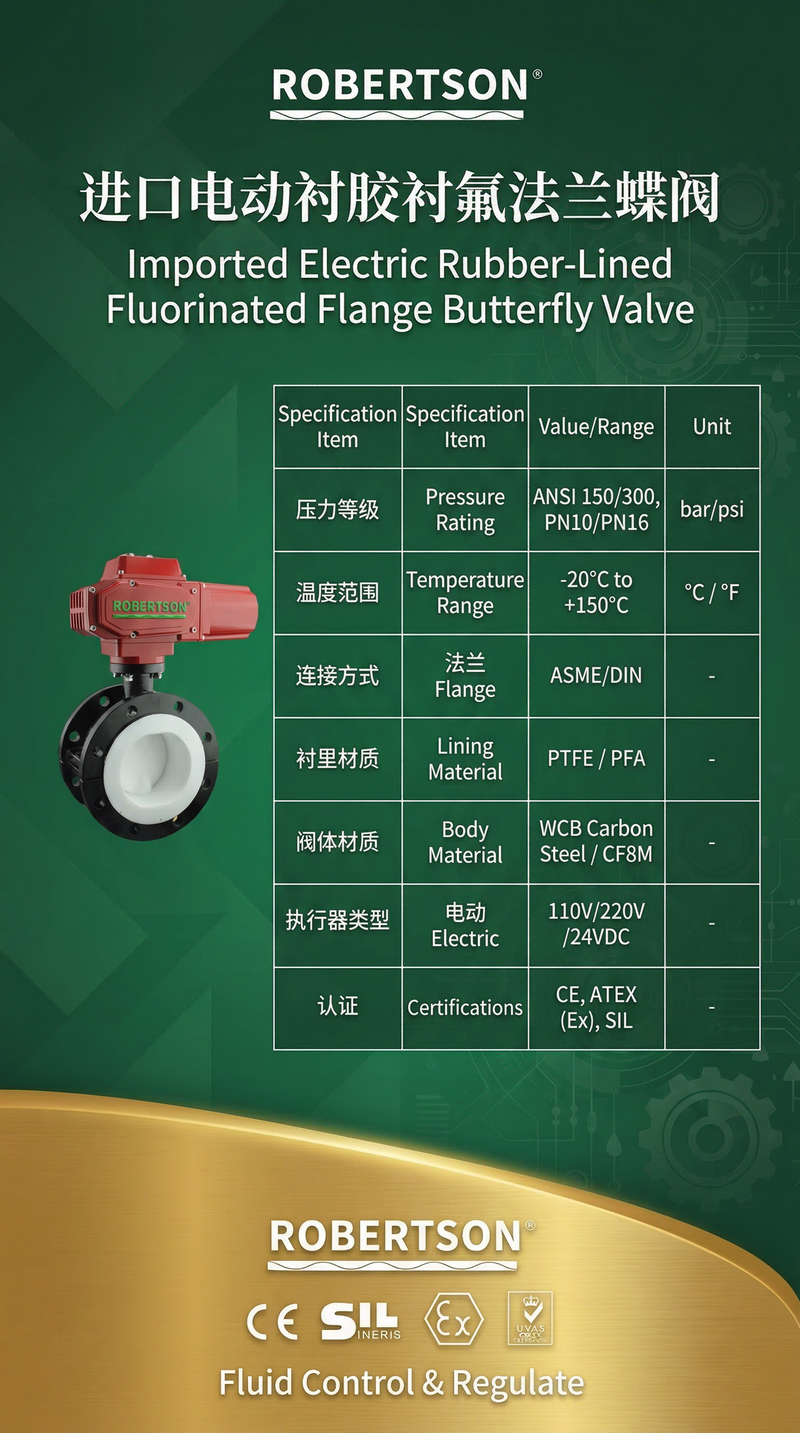

美国罗伯逊ROBERTSON进口电动衬胶衬氟法兰蝶阀，是一款专为中低腐蚀至强腐蚀性介质工况设计的高性能切断与调节阀门。该产品由美国ROBERTSON集团原厂设计制造，依托品牌承袭的百年工业技术积淀，致力于为市政水务、环保工程、石油化工、精细化工、医药制药、氯碱工业、湿法冶金、电镀废水处理、半导体及食品医药等行业提供安全可靠的流体控制方案。 该产品基于中线同心式蝶阀结构，采用法兰连接方式，阀体内腔表面可根据介质腐蚀程度灵活选配衬胶或衬氟工艺，确保阀门在所有工况下均具备优异的耐腐蚀性能和可靠的密封性能。在衬胶/衬氟蝶阀的基础上，产品标配多回转或电子式电动执行机构，实现对阀门的远程控制与自动化操作，支持开关到位信号反馈及DCS/PLC系统集成，兼容开关型和4-20mA模拟信号调节型控制。产品严格遵循GB/T 12238、GB/T 12221、HG/T 3704及ASME B16.34等国际及国内标准制造，兼具卓越的耐腐蚀性能与智能化控制能力，是各类腐蚀性介质管路系统的理想执行装置。 在中国市场，美国ROBERTSON由其在华全资子公司——罗伯逊机械（厦门）有限公司独立运营并提供全程技术支持与本地化服务，确保每一台阀门从选型、安装到运行维护都能得到专业可靠的技术保障。
1. 强防腐与耐磨耐腐双重选择
阀体根据介质腐蚀程度及工况要求，灵活选配衬胶或衬氟两种配置：
衬胶蝶阀（软密封） ：衬里材料为丁腈橡胶（NBR）、三元乙丙橡胶（EPDM）等弹性体，具有良好的密封性和一定的耐化学性，能够抵抗弱酸、弱碱及非腐蚀性流体的侵蚀。橡胶衬里具备优异的弹性和耐磨性，特别适合输送含有固体颗粒、纤维等杂质的介质，在给排水系统、污水处理、泥浆输送等中低腐蚀工况中表现可靠。
衬氟蝶阀（全包覆） ：阀体内腔及蝶板全部采用氟塑料（PTFE/F4、FEP/F46、PFA等）全衬覆工艺。氟塑料具有极其优异的化学稳定性，几乎能耐受所有化学介质的腐蚀（除熔融碱金属和部分氟化介质外），即便在高温条件下也能保持优良的化学稳定性，广泛适用于化工、制药、电镀、半导体等行业中的强腐蚀性介质控制。
2. 先进驱动与控制，智能化自动化
配备电子式多回转电动执行机构，兼容开关型和调节型控制方式。调节型执行机构可接收4-20mA模拟信号，实现对阀门开度的连续精确调节，也可可选开关型（无源干触点）实现远程全开/全关控制。阀门内置限位开关和故障报警输出，并可选配防爆型执行机构（ExdII BT4/ExdII CT6），适用于石油化工等爆炸性危险场所。
3. 零泄漏密封，运行安全可靠
采用中线同心结构配合弹性衬胶/衬氟阀座，阀门完全关闭时蝶板紧压于弹性阀座上，形成可靠的双向密封。衬胶蝶阀在常温下可实现接近零泄漏密封；衬氟蝶阀则采用软密封结构，氟塑料材料具有良好的弹性和抗压缩性，在强腐蚀介质环境中依然能够确保关闭时的良好密封，同时阀轴采用凹槽与特种密封圈组合设计，有效防止介质外泄。
4. 结构紧凑，启闭迅速
蝶阀整体设计紧凑轻便，在同口径条件下重量远低于闸阀，占用空间小，可在任意位置安装。蝶板旋转角度仅为90°，可实现快速启闭，适合需要频繁操作的工况场景。衬氟中线蝶阀蝶板旋转角度与流量之间具有良好的线性关系，流量特性趋于直线，调节性能优异。
5. 双向密封，流通能力强
阀门支持双向压差密封，适用介质流向不受限制。蝶板完全开启时与介质流动方向平行，流道通畅，流体阻力极小，不扰流、不产生显著压降。相比闸阀和球阀，蝶阀在相同口径下具有更高的流通能力和更低的能耗。
6. 双级密封与波纹管密封选项
产品采用双级密封结构，在密封面处衬以特殊胶的弹性衬垫，轴端与蝶板圆周连接处采用凹槽与特殊橡胶圈组合密封，确保在腐蚀性介质和真空工况下亦能实现零泄漏。针对有毒、易挥发介质，还可选配聚四氟乙烯波纹管密封结构，实现绝对零泄漏。
7. ISO 5211标准接口，驱动通用性强
阀体顶部安装板符合ISO 5211国际标准高平台直装设计，可直接适配多种驱动装置，便于现场升级和维护。
| 参数项 | 技术指标 |
|---|---|
| 公称通径 | DN40 ~ DN1200（1½英寸 ~ 48英寸） |
| 公称压力 | PN6、PN10、PN16；ANSI Class 150 |
| 法兰连接标准 | GB/T 9113、HG/T 20592、JB/T 79、ASME B16.5、EN 1092（衬胶蝶阀符合GB4216标准） |
| 衬胶蝶阀 |
适用介质
衬胶蝶阀：水、污水、海水、油品、弱酸碱溶液、泥浆、造纸废水等中低腐蚀介质
衬氟蝶阀：硫酸、盐酸、硝酸、氢氟酸、磷酸、各种有机酸、有机溶剂、强碱、王水等强腐蚀性介质
适用行业
市政供水/排水、水处理、环保工程、暖通空调（HVAC）、石油化工、精细化工、医药制药、氯碱工业、电镀废水处理、湿法冶金、半导体电子、食品医药等
根据介质腐蚀等级及工况要求，可选择以下衬里材料：
A. 衬胶蝶阀配置（中低腐蚀工况）：
EPDM（三元乙丙橡胶） ：适用于水、水蒸气等常规介质，耐老化性能优异，适用温度-40℃~120℃
NBR（丁腈橡胶） ：适用于油品介质，耐油性能优越
NR（天然橡胶） ：适用于清水及弱酸工况，经济型选择
CR（氯丁橡胶） ：适用于中等腐蚀性环境
B. 衬氟蝶阀配置（强腐蚀工况）：
PTFE（F4/聚四氟乙烯） ：适用温度-40℃~180℃（短期可达260℃），耐强酸强碱及有机溶剂，化学惰性极强，综合性能最优
FEP（F46/聚全氟乙丙烯） ：适用温度-40℃~150℃（短期可达205℃），耐渗透性优于PTFE，适用于高浓度强酸、氯碱介质及各种有机溶剂
EPDM/NBR衬胶：衬胶蝶阀阀座采用橡胶一体成型，双向密封
PTFE衬氟：衬氟蝶阀阀座与蝶板均全衬覆氟塑料，唇式弹性密封副设计
波纹管密封（选配） ：采用聚四氟乙烯波纹管替代填料密封，适用于有毒、易挥发介质及真空工况，实现绝对零泄漏
根据控制需求、现场环境及防爆要求，可配置以下电动执行机构：
开关型执行机构：远程开关控制，无源干触点，带限位开关及故障报警输出，适用于全开/全关操作
调节型执行机构：接收4-20mADC或1-5VDC模拟信号，实现阀门开度连续调节，内置伺服放大器，只需输入控制信号及电源即可自动控制阀门运转
防爆型执行机构：防爆等级ExdII BT4或ExdII CT6，适用于石油化工、煤化工等爆炸性危险场所
智能型执行机构：带液晶显示屏及现场操作按钮，支持就地/远程切换，具备自诊断及数据记录功能
电源电压：AC220V（标配），可选AC380V、DC24V
限位开关/回讯器：机械式或感应式，用于反馈阀门的开关到位信号
阀位变送器：4-20mA模拟信号输出，实时反馈阀门开度
手动应急操作装置：手轮操作机构，在电动失效时可手动操作阀门启闭
| 参数 | 选项 |
|---|---|
| 作用形式 | 普通开关型 / 调节型（4-20mA信号） |
| 控制电源 | AC220V / AC380V / DC24V（50/60Hz） |
| 环境温度 | -30℃ ~ +70℃ |
| 防护等级 | IP65（标配）/ IP67 / IP68（选配） |
| 安装法兰标准 | ISO 5211（F05~F14） |
| 内置保护 | 过热保护、过载保护、中控反馈信号 |
| 手动装置 | 断电应急手轮（可折叠防误操作设计） |
防爆等级：ExdII BT4（标准防爆）/ ExdII CT6（加强防爆）
适用区域：Zone 1、Zone 2爆炸性气体环境
认证标准：符合GB/T 3836系列及ATEX防爆认证要求
4-20mA调节控制模块：用于接收DCS/PLC模拟调节信号，实现精确流量控制
远程通讯模块：支持RS485/Modbus、Profibus等现场总线通讯接口
防爆电磁阀/定位器：适用于气动联动及防爆区域控制
球墨铸铁（QT450-10） ：适用于常规腐蚀性介质工况，性价比高
铸钢（WCB/ZG230-450） ：适用于高温或高压工况
不锈钢（304/316L/CF8/CF8M） ：适用于高腐蚀性介质及洁净要求较高的工况
灰铸铁（HT250） ：适用于低腐蚀、常压工况，经济型选择
凸耳式（Lug） ：阀体带有螺纹孔，可实现在管道末端拆卸而无需排空管路介质，适用于管道端点或需分段维护的管路系统
| 标准项 | 执行标准 |
|---|---|
| 设计与制造 | GB/T 12238、API 609、ASME B16.34 |
| 结构长度 | GB/T 12221、EN 558 Table 20、ISO 5752 |
| 法兰连接尺寸 | GB/T 9113、JB/T 79、HG/T 20592、ASME B16.5、EN 1092 |
| 检验与试验 | GB/T 13927、JB/T 9092、API 598 |
如需针对具体型号或工况获取详细的技术参数选型表、电动执行机构选配方案及衬里材料建议，可咨询ROBERTSON中国技术服务中心或当地授权经销商。
