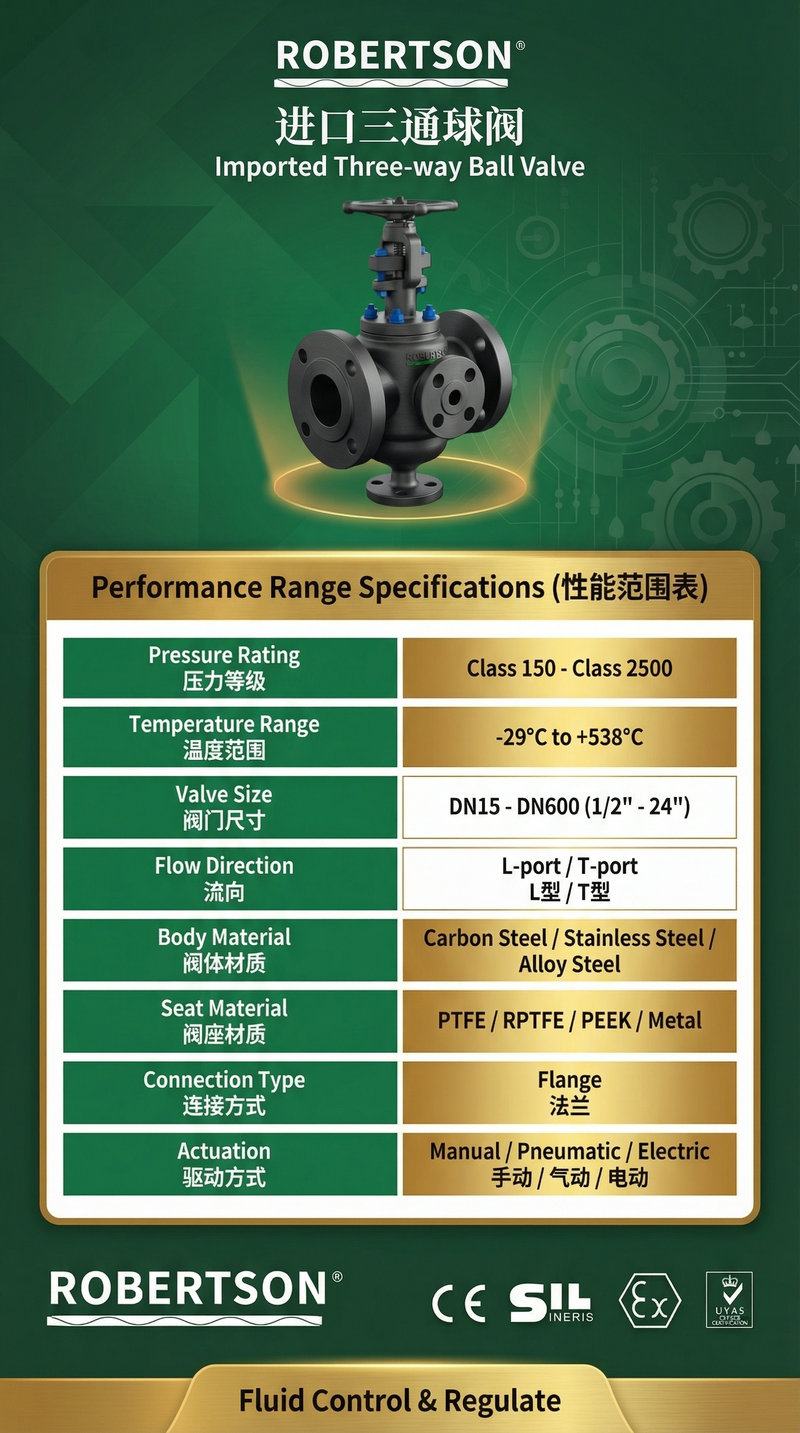

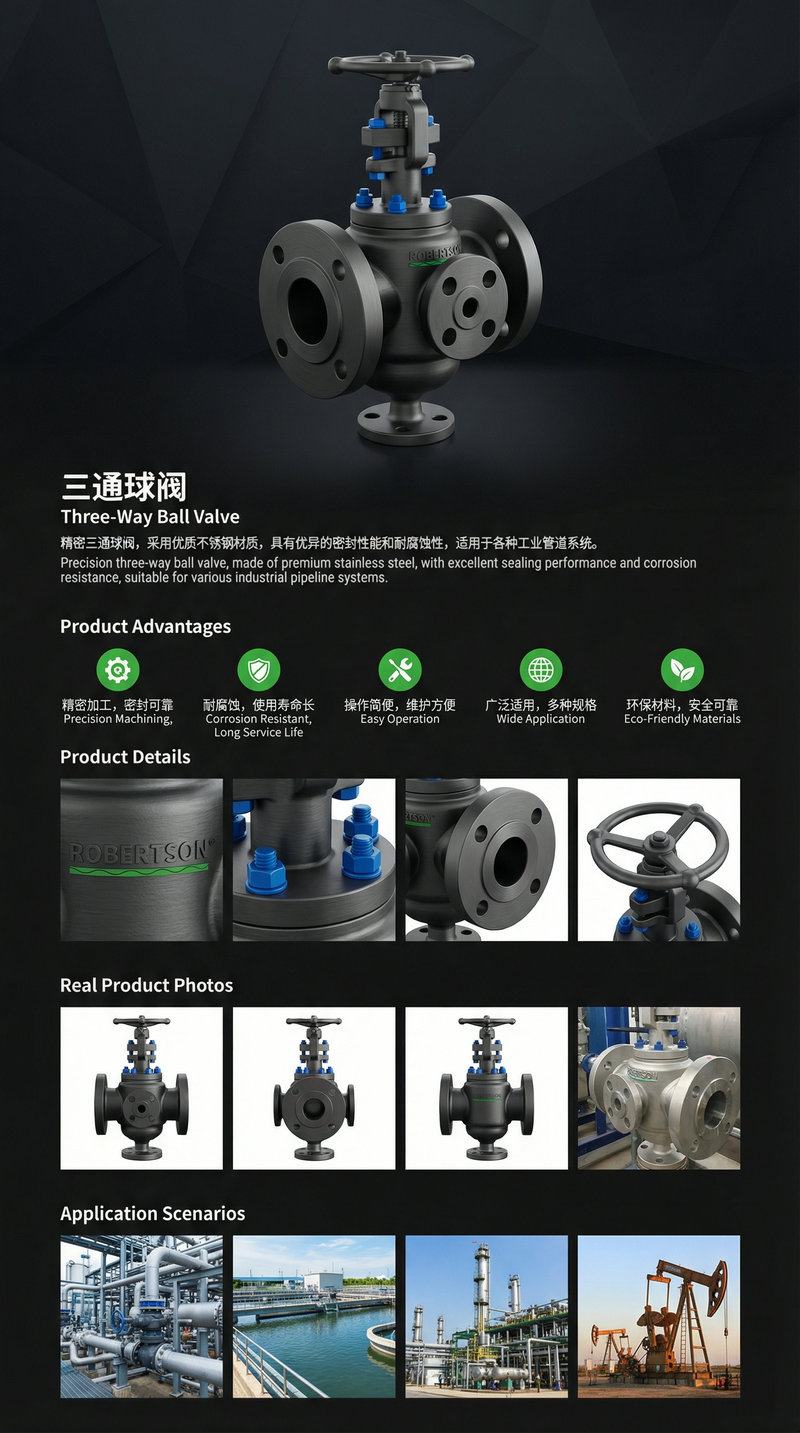

美国罗伯逊ROBERTSON进口三通球阀是由高性能气动/电动执行机构与浮动式三通球阀阀体组合而成的新一代工业自动化控制装备。该产品设有一个进口（或出口）和两个出口（或进口），利用球体在阀体内做90°或180°回转，改变不同通道之间的连通状态，从而实现对管路介质的分流、合流及流向切换控制。 三通球阀的核心优势在于球芯流道设计的多样性：T型球芯（Q645F） 采用四面阀座结构，可使三条正交的管道相互连通，起分流、合流、换向及三通道完全开放的作用，适用于需要将一条管道介质精确分配为两路输出或将两种不同介质混合为一种流体的控制场合。L型球芯（Q644F） 采用两阀座密封结构，只能连接相互正交的两条管道，通过90°旋转可使介质在两条管道间切换流向，适用于结构简单的换向切换场景。 在控制方式上，产品可配套气动或电动执行机构。气动执行器以0.4-0.7MPa压缩空气为动力源，接收4-20mA电信号（经电气阀门定位器转换）或20-100kPa气信号，驱动齿条式气缸带动球阀做0~90°旋转。电动执行器以AC220V、AC380V或DC24V电源为动力，接受4-20mA、0-10mA或1-5VDC电流/电压信号，以角行程输出扭矩转动球体，完成启闭或调节动作。执行器分为单作用（弹簧复位，断气/断电时阀门自动复位）和双作用（失气/失电时阀位保持）两大类型。 阀体材质涵盖WCB铸钢、CF8/CF8M不锈钢、CF3M超低碳不锈钢及双相不锈钢等，密封材质可选用PTFE、RPTFE、PPL、PEEK等多种软密封方案，亦可根据工况需求配置金属硬密封密封副。公称通径覆盖DN15至DN300，公称压力涵盖PN1.6至PN10.0MPa以及Class150至Class600等级别，适用介质温度范围从-20℃深冷工况延伸至+350℃（PPL阀座）或更高。 美国罗伯逊ROBERTSON进口三通球阀广泛应用于石油化工（反应釜进料切换、催化剂添加配比、酸碱中和分流调节、聚合反应温度控制、塔顶回流切换、两种不同工艺介质的混合控制）、天然气输配（天然气门站调压撬切换阀、城市燃气管网分支切换）、热力能源/集中供热（热交换器温控、供暖热水分配、蒸汽管路切换）、水处理（原水分流、RO反渗透系统进水切换、污水达标排放切换）、冶金钢铁（冷却水分配、高炉冷却系统切换）、制药食品（CIP清洗系统切换、纯化水输送分配）及轻工纺织（染料配比、精密配料系统流量控制）等行业的工业过程自动控制系统中，是三通管路实现流体自动化控制的理想选择。
1. T型和L型两种流道结构，一阀满足多种控制需求
三通球阀根据内部流道结构分为L型和T型。T型（Q645F）采用四面阀座结构，可使三条正交的管道相互连通，起分流、合流及三通道完全开放的作用，适用于需要将一条管道介质分为两路（分流）或将两条管道介质混合为一路（合流）的控制场合。L型（Q644F）采用两阀座结构，只能连接相互正交的两条管道，通过90°旋转可使介质在两条管道间切换流向，适用于结构简单的换向切换场景。两种结构外形无明显差异，可根据工艺需求灵活选配。
2. 两阀座/四阀座密封结构，受力平衡密封可靠
产品一般可采用两阀座结构，结构紧凑、密封性能好，适用于流向切换；亦可根据用户要求采用四阀座结构，使三个通道相互连通，同时可关闭任意一个通道，灵活控制合流或分流。四阀座结构受力平衡，保证闭止通道上可靠密封，任一通口均可作为入口使用而无泄漏。
3. 全通径直通式流道，流体阻力极小
三通球阀流道与连接管径相等并成一直线，球芯通道平整光滑，全开状态下介质几乎可以毫无损失地流过。流体阻力小，是所有阀门种类中流体阻力最小的类型之一。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时不会引起阀门密封面的侵蚀。这一特性使其在输送高粘度、含纤维或含颗粒介质时具有显著优势。
4. 本质安全，气动防爆无需额外措施
气动执行机构以净化干燥的压缩空气为动力源，不使用电力驱动，本身不具备电火花产生条件，具有本质安全性。在石油化工、天然气输配等易燃易爆环境中无需额外采取防爆措施即可安全使用，相较于电动阀门具有显著的安全优势，同时大幅降低了防爆电气系统的投资成本。
5. 单作用/双作用执行机构可选，故障安全功能完备
执行机构分为单作用式和双作用式两大类。单作用式（弹簧复位）——断气/断信号时，阀门可自动处于预设安全位置（气开式FC失气关闭或气关式FO失气开启），适用于安全联锁要求严格的场合。双作用式——完全依靠压缩空气驱动开启和关闭，失气时阀位保持（FL），适用于需保位的一般切断场合。单作用气动执行器的工作原理：2口进气时推动活塞分开，输出轴转动；失气或失电时弹簧推动活塞合拢，阀门自动复位。
6. 反应快速，启闭迅速
气动执行机构具有先天的快速响应特性，90°旋转即可实现启闭，对于需要快速切断的紧急场合优势明显。输入0.4-0.7MPa洁净气源即可控制启闭，执行速度快，并可远程控制。电动执行器同样具备精确的角位移控制能力，可根据DCS/PLC指令快速响应。
7. 防火防静电双重安全设计
产品可配置防火安全结构，符合API 607耐火试验标准，一旦发生火灾导致软密封圈烧损时，金属对金属的二次密封将自动启动，阻止介质大量泄漏。阀门设有防静电装置，在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电安全导出至接地系统，消除静电火花在油气环境中的安全隐患。
8. 阀杆防吹出与低逸散密封
阀杆采用有倒密封的下装式结构，当阀腔异常升压时阀杆不会被冲出。低逸散填料系统可使阀杆泄漏满足TA-Luft（德国洁净空气标准）和ISO 15848逸散性排放标准要求。可配置双层阀杆填料与对压碟型弹片装置，确保填料长期可靠密封。
9. 配合智能定位器，实现高精度控制和预测性维护
可配置智能电气阀门定位器（4-20mA输入，压电阀或I/P转换原理），控制精度可达±0.5%~±1.0%。智能定位器具有自整定功能——可自动寻找阀门下限和上限、优化阀门控制参数，支持HART/Modbus/Profibus总线通讯，可实现阀位、气源压力等运行参数的远程实时监控和预测性维护诊断，大幅提升运维效率。
10. 空气过滤减压阀必配（气动型），确保气源纯净稳定
进口气动三通球阀对气源质量有明确要求——必须在气源入口配置空气过滤减压阀（气动三联件/二联件），将来自空压机的压缩空气进行过滤净化并将压力稳定在所需数值上（标准0.4-0.7MPa），这是保证定位器精度、执行机构寿命及阀门长期稳定运行的关键措施。
11. 结构紧凑、安装便捷，ISO 5211标准连接
气动/电动执行器与球阀之间采用ISO 5211标准平台直连，无需支架与连接轴，结构紧凑、体积小、重量轻。可根据需要配置手轮机构，实现就地手动应急操作。连接方式多样化，提供法兰、内螺纹、承插焊、卫生级卡箍快装等多种选择，满足不同管径和安装空间需求。
12. 阀杆密封双重保证，杜绝外漏
气动三通球阀阀杆采用倒密封及防吹出下装式结构，密封可靠，启闭轻松。阀杆与阀体之间设有防静电装置，阀杆防爆出装置设计，确保安全运行。双层阀杆填料与对压碟型弹片装置符合德国TA-Luft泄露测试要求。
13. 多样化材质选择，强耐腐蚀性能
阀体及阀内件材料可根据介质腐蚀性需求灵活选择：WCB/A105铸钢适用于常规水、油、气介质；CF8/304不锈钢适用于一般腐蚀性介质；CF8M/316不锈钢适用于酸碱性腐蚀介质；CF3M/316L超低碳不锈钢适用于强腐蚀性环境。球芯和阀杆可选用304、316、316L等不锈钢材质，配合PTFE、PPL或金属硬密封，能够耐受酸、碱、盐等多种腐蚀性介质。
14. 卫生级设计可选（卡箍快装系列）
针对食品、医药等卫生级别工况，可选用卡箍快装式卫生级三通球阀。阀体采用内外抛光和灭菌处理，全包的F4密封结构，没有死角方便拆卸、清洗、维修，适用于卫生级管路介质换向、分流、合流、混流等工艺。连接标准符合ISO、DIN、IDF、SMS、3A等国际卫生标准。
说明：以上参数基于美国罗伯逊ROBERTSON Q644F/Q645F系列进口三通球阀的标准技术规范编制。三通球阀与常规二通球阀的核心区别在于：三通球阀拥有三个与管道相连的流体通道，可通过T型或L型球芯实现分流、合流、换向等多种流向控制功能。T型球阀（Q645F）采用四面阀座结构，可使三条正交的管道相互连通，起分流、合流及换向作用；L型球阀（Q644F）采用两阀座结构，只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
选型建议：三通球阀主要适用于需要将一种介质分配至两个不同管路（分流）、将两种不同介质混合为一种流体（合流）、或在两个独立管路之间进行介质流向切换（换向）的控制场合。T型球阀适用于需要同时实现分流、合流及多通道切换的复杂管路系统；L型球阀适用于仅需在两条管道之间进行切换的简单场合。客户应根据实际工况的介质特性、流量方向需求、压力要求、控制精度及防爆区域要求进行充分评估后合理选型。
执行器选型建议：气动执行器适用于易燃易爆危险区域，无需额外防爆措施，响应速度快；电动执行器适用于有稳定电源、需要高精度比例调节（4-20mA）的场合，控制精度高。单作用（弹簧复位）执行器适用于安全联锁要求严格的场合（断气/断电时阀门自动复位至预设安全位置）；双作用执行器适用于需保位的一般切断场合。
具体规格可根据客户现场工况进行定制化选型，建议在选型前向我司技术工程师提供详细的介质参数（介质名称、工作温度、工作压力、最大压差、流量范围、介质洁净度及是否含颗粒）及控制要求（执行器类型（气动单作用/气动双作用/电动开关/电动调节）、附件配置（定位器、电磁阀、限位开关、空气过滤减压阀）、控制方式（开关型/调节型）、防爆等级要求），并充分落实气源质量（气动型）——配置空气过滤减压阀和定期排放气源系统冷凝水是保证气动阀门长期可靠运行的关键措施。在订货时务请明确阀芯结构（T型/L型）、密封材质、阀体材质、连接方式、执行器类型及附件配置等关键信息，以便我司为您提供最优的进口三通球阀整体解决方案。
