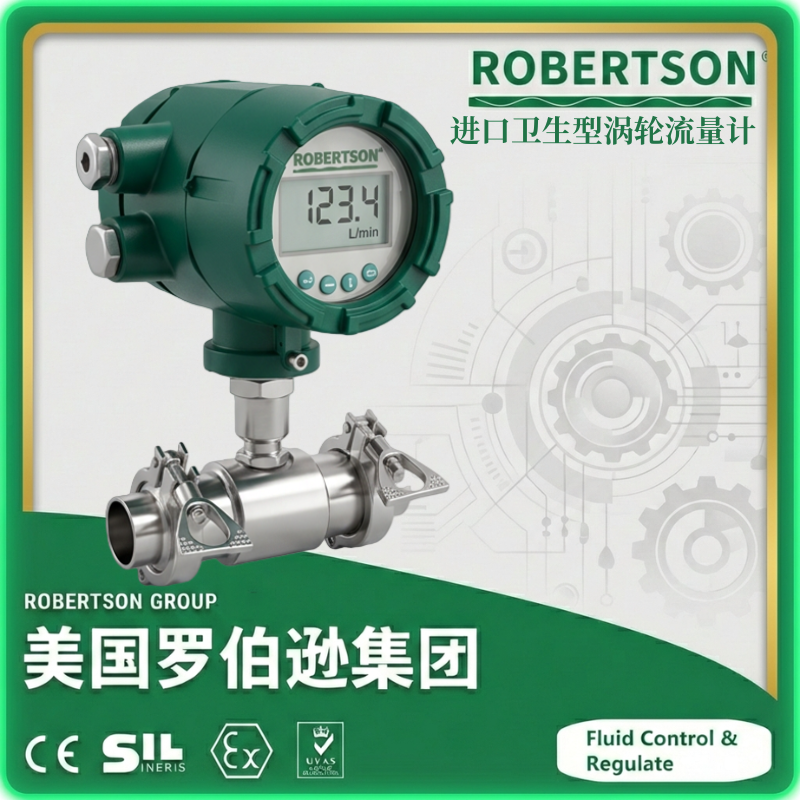

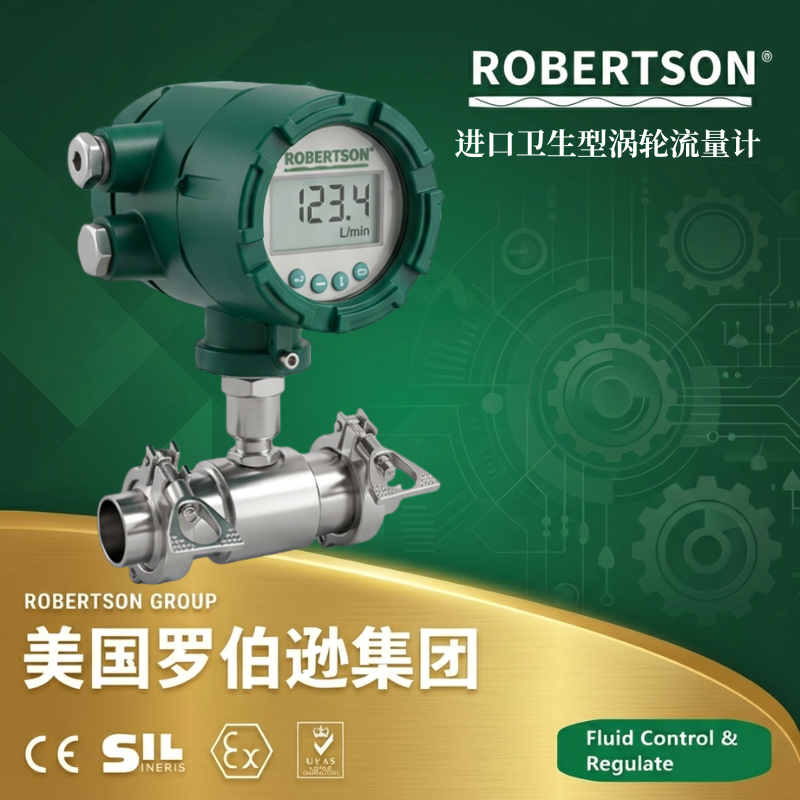

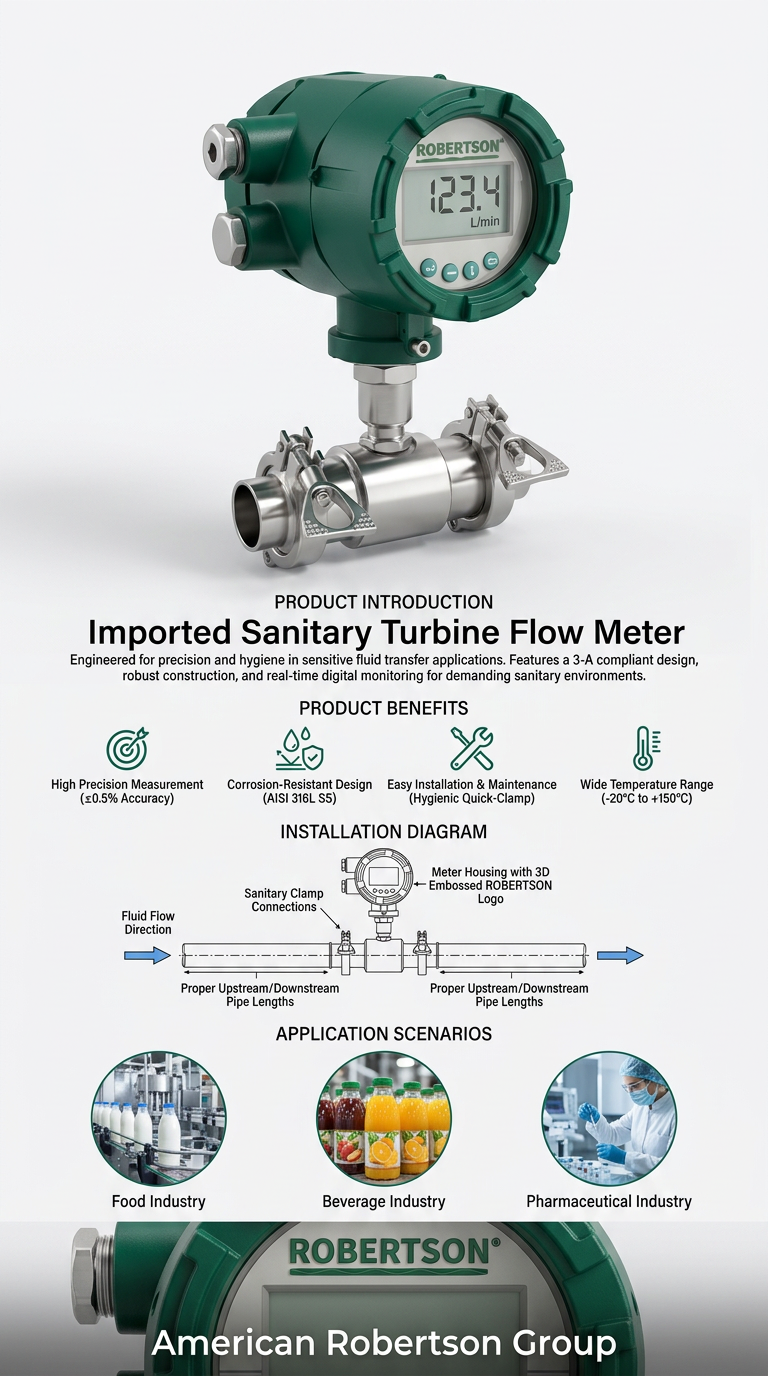

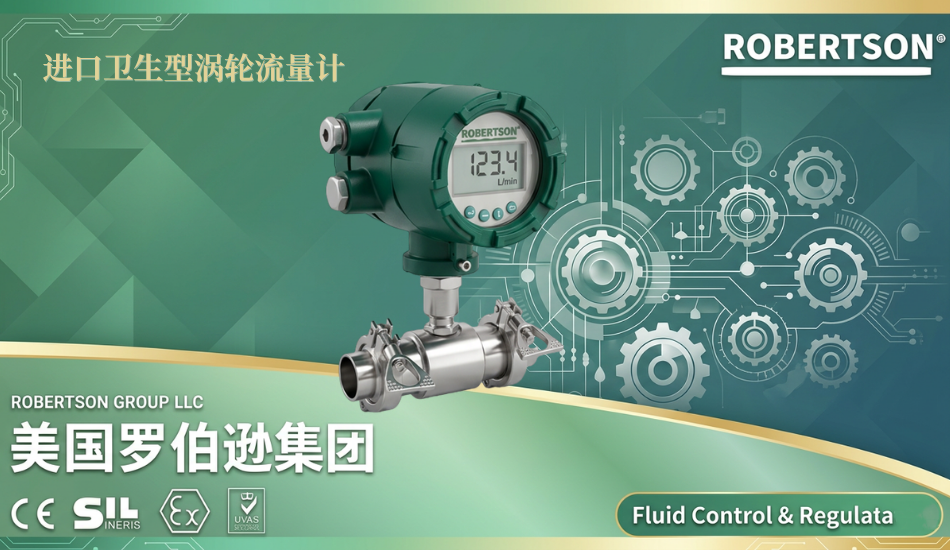

进口卫生型涡轮流量计-美国罗伯逊ROBERTSON

进口卫生型涡轮流量计-美国罗伯逊ROBERTSON

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计是一款基于速度式测量原理设计、专为食品、饮料、制药及生物工程等卫生级行业研发的高精度流量测量仪表。其核心工作原理为:当液体流经流量计时,推动内部多叶片涡轮转子旋转。美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计采用非接触式脉冲测量技术,通过信号探头产生电磁场穿透不锈钢管壁,在转子叶片内引起感应电流(涡电流),该感应电流产生的电磁场与振荡电路相互作用,导致振荡电路电压发生变化。集成放大器将这些电压变化转换为频率与涡轮转速成正比的脉冲信号。微处理器经运算处理后输出与流量对应的标准电信号。 美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计广泛应用于食品工业(果汁、牛奶、啤酒、酒精饮料、食用油等)、制药工业(药液输送、配料控制、成品灌装等)及生物工艺领域。产品可准确测量过程水、去矿物质水、浓缩果汁、酒精、轻油、碱性溶液、清洁剂及酸等多种纯净低粘度介质。凭借先进的卫生型涡轮测量技术、全不锈钢材质设计与卓越的长期稳定性,美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计已成为卫生级行业液体流量精确计量与过程控制的可靠选择。

产品特点
技术参数
可选配置

一、卫生级设计,符合国际认证标准

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计采用卫生型设计,通过3-A标准认证。整表采用两件式外壳结构,取消了内部零件的弹簧和紧固件,易于清洁和维护,大幅降低产品污染风险。产品符合ASME生物加工设备标准BPE-2019,满足高卫生标准工艺液体的测量要求

二、测量精度高,重复性优异

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计精度等级可达±0.5%读数。高精度型可定制±0.2%R。短期重复性可达0.05%~0.2%,尤其适用于对批次一致性与配方比例要求严格的灌装与配料场景

三、全不锈钢材质,耐腐蚀易清洗

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计外壳采用316L不锈钢制成。接液部件材质符合FDA要求。接液表面经电解抛光处理,表面光洁度达到Ra≤0.5μm(制药型号)。全不锈钢结构彻底消除细菌滋生与残留物堆积的风险,整表可通入蒸汽进行消毒处理

四、响应速度快,适合批量控制

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计采用低转动惯量涡轮设计,响应时间极快(最快不到50毫秒),能够轻松检测流量的瞬间变化。快速响应特性使其尤其适用于食品饮料行业的定量灌装、配比控制及批量添加等对响应速度要求较高的应用场景。

五、量程比宽,适用管径范围广

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计量程比宽,标准量程比可达10:1至15:1,可定制扩展至20:1。适用管径覆盖DN4至DN200mm。流速测量范围宽,可适配各类卫生级管道口径。

六、结构紧凑,安装维护便捷

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计采用卡箍式快装连接结构。安装(拆卸)简单,利于维护,方便清洗。整表结构紧凑轻巧,体积小、重量轻,可在紧张空间内实现灵活安装

七、轴承寿命长,耐磨性能优异

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计采用高品质轴承材质,可选配Rulon™ PTFE复合材料滑动轴承与316L不锈钢轴组合,相比硬质陶瓷等易碎材料,可耐受气流和蒸汽杀菌的苛刻工艺条件。亦可选配硬质合金轴承,不仅保证精度,而且提高耐磨性能

参数项目 技术指标
测量原理 速度式(涡轮转子/非接触式脉冲测量)
公称通径(DN) DN4~DN200mm
精度等级 ±0.5%读数(标准);高精度型可达±0.2%R
重复性 短期重复性0.05%~0.2%
量程比 10:1~15:1(标准);可定制20:1
适用介质 过程水、去矿物质水、浓缩果汁、啤酒、酒精、牛奶、食用油、药液、碱性溶液、清洁剂、酸等纯净低粘度液体
介质温度 -20℃~+80℃(标准);最高可达+150℃(需特制)
环境温度 -20℃~+60℃
最大工作压力 1.0MPa(标准);最高可达6.4MPa
壳体材质 316L不锈钢(标准)
转子材质 17-4 PH不锈钢、316L不锈钢等
轴承材质 Rulon™ PTFE复合材料、硬质合金、陶瓷
连接方式 卡箍式(快装式)连接(标准)、螺纹连接
输出信号 脉冲输出、DC 4~20mA模拟量
数字通信 可选RS485、HART协议
供电电源 +24VDC±15%;可选3V锂电池
显示 LCD液晶显示屏,瞬时流量与累积流量双排显示
防护等级 IP65(标准);可选IP60
防爆等级 可选ExdIIBT6或ExiaIICT4
参照标准 JJG 1037-2008、JB/T9246-1999

以上技术参数基于美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计的标准配置,具体选型请根据实际工况与产品工程师沟通确认。

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计提供多种可选配置,以满足不同卫生级行业与工艺场景的差异化测量需求:

一、材质选项

可根据被测介质的卫生等级、腐蚀性及温度要求,选配不同材质。壳体可选用304不锈钢或316L不锈钢;转子可选用17-4 PH不锈钢、316L不锈钢或双相不锈钢(SUS329J1);轴承可选用Rulon™ PTFE复合材料、硬质合金或陶瓷

二、精度等级

美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计可根据应用场景选配不同精度等级,标准配置为±0.5%读数,高精度应用可定制±0.2%R

三、连接方式

可根据现场管道条件选配卡箍式(快装式)连接(标准配置,利于快速拆卸清洗)、螺纹连接或法兰连接

四、输出信号与通信接口

除标准脉冲输出外,可选配DC 4~20mA模拟信号输出。数字通信可选配RS485通讯接口(支持Modbus协议)或HART协议,便于接入DCS、PLC等自动化控制系统,实现流量数据的远程监测与集中管理

五、显示单元

可选配带背光的LCD液晶显示屏,支持瞬时流量与累积流量双排同屏显示

六、防爆配置

对于存在易燃易爆风险的卫生级生产环境(如酒精饮料灌装车间、制药溶剂输送等),可选配隔爆型ExdIIBT6或本安型ExiaIICT4防爆配置,确保美国罗伯逊(ROBERTSON)进口卫生型涡轮流量计在危险区域的安全使用

七、防护等级提升

对于潮湿、多尘或需频繁冲洗的安装环境,可选配更高防护等级配置。

八、定量控制功能

可选配定量控制模块,实现批量灌装与定量配料的自动化控制

以上可选配置可根据具体工艺工况需求进行组合定制,美国罗伯逊(ROBERTSON)技术支持团队将为您提供专业的选型建议与配套方案。
