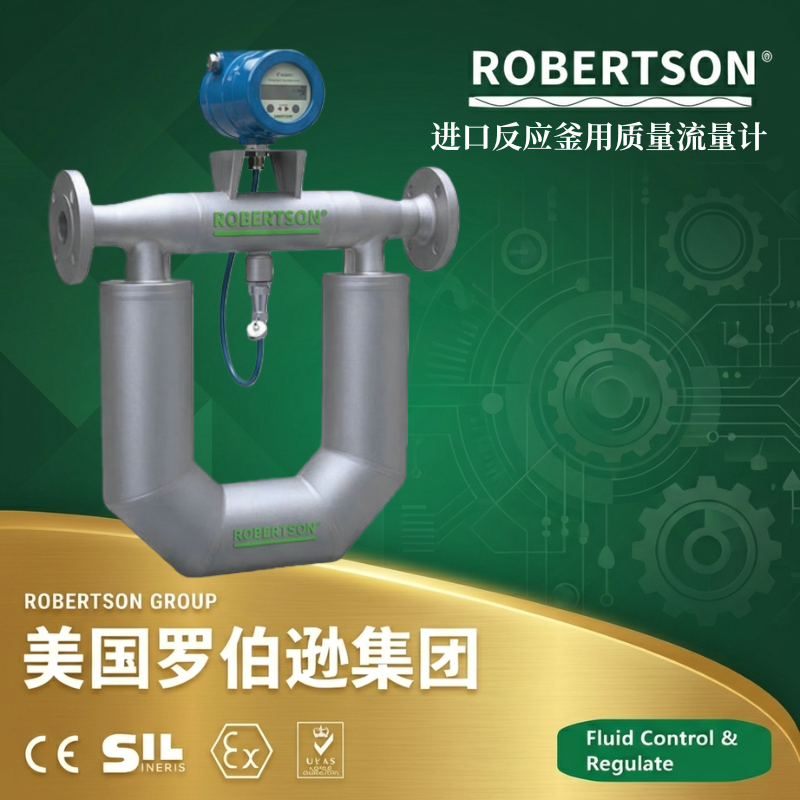

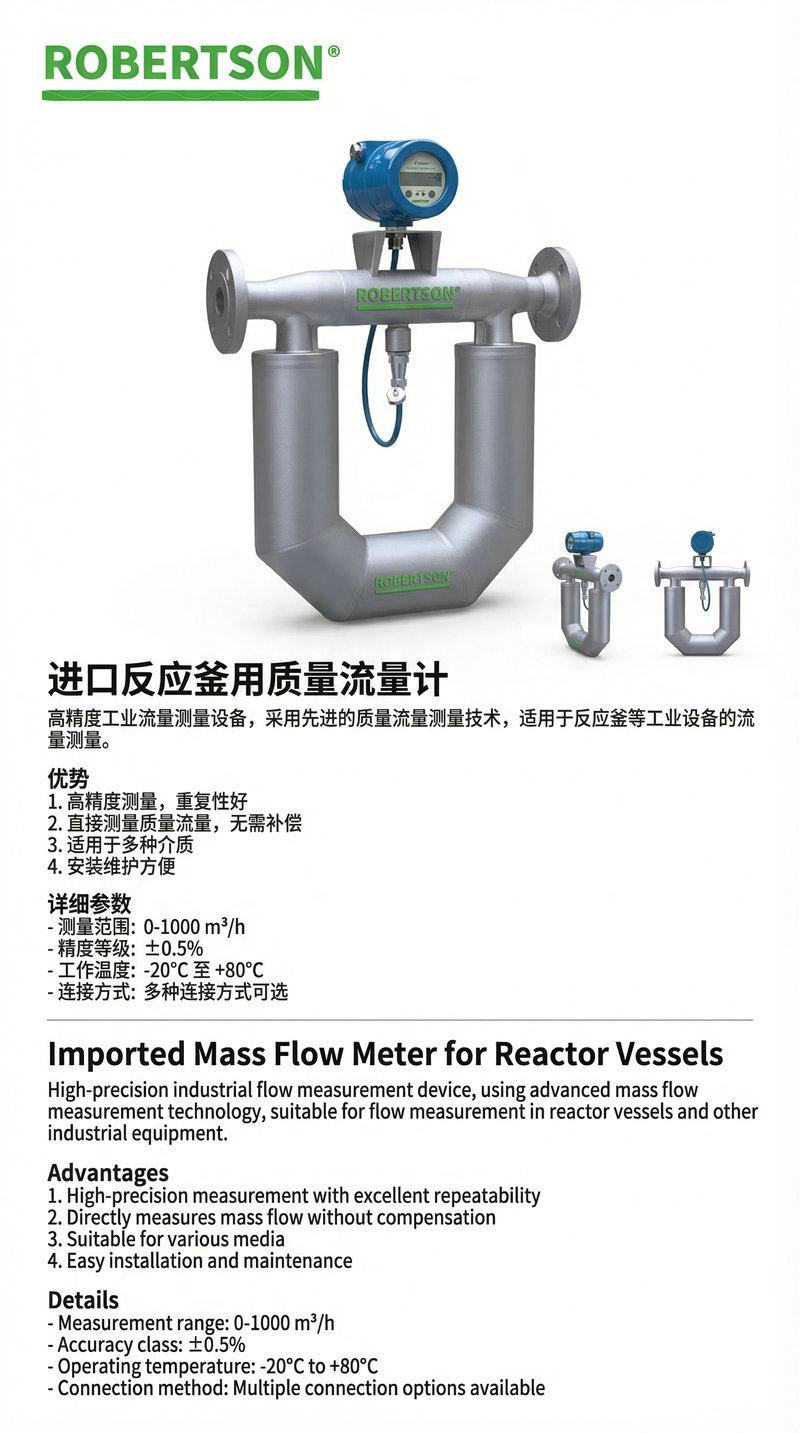

进口反应釜用质量流量计-美国罗伯逊ROBERTSON

进口反应釜用质量流量计-美国罗伯逊ROBERTSON

进口反应釜用质量流量计是一款基于科里奥利效应原理的多变量高精度质量流量测量仪表,专为化工、制药、精细化工等行业中反应釜的进料控制、配液计量及出料监测等关键工艺而设计。产品由流量传感器和智能转换器组成,当流体流经振动的测量管时,科里奥利力使测量管产生与质量流量成正比的相位偏移,经传感器检测和转换器运算后直接输出质量流量值。单台设备可同时在线测量质量流量、体积流量、密度及温度等多过程变量。 科里奥利质量流量计是目前高端反应釜投料的首选设备,可直接测量介质质量流量,无需换算,不受温度、压力、粘度、密度波动影响。针对反应釜工况中常见的强酸、强碱、高温、高压、高粘度及腐蚀性介质等特点,该产品在测量管材质、传感器结构和信号处理等方面进行了专项优化。产品广泛应用于化工聚合反应、制药配液、精细化工合成、新能源材料制备等领域的反应釜进料、出料及循环管路流量测量与过程控制。

产品特点
技术参数
可选配置

  • 专为反应釜苛刻工况优化设计:反应釜工艺常涉及高温、高压、强腐蚀及高粘度介质。进口科里奥利质量流量计针对此类工况进行了专项优化。Anton Paar L-Cor 8000系列可覆盖高达400℃的温度跨度,承受超过400bar的工艺压力;Krohne OPTIMASS系列可耐受-200℃至+400℃的极端温度,压力等级最高PN160/ASME Cl 1500;Rheonik质量流量计最高压力可达1000bar。E+H Promass F 300高温型介质温度可达-50℃至+350℃。Heinrichs TMU-T系列采用全焊接紧凑设计,具有出色的高温稳定性和抗振性

  • 高精度多参数同步测量:单台仪表可同时在线测量质量流量、体积流量、密度及温度等多过程变量。液体质量流量精度可达±0.05%~±0.1%,部分高端型号精度可达±0.05%;密度测量精度可达±0.0005 g/cm³;气体质量流量精度可达±0.35%~±0.5%。整体原料投料质量精度可控制在±0.2%以内。能够精准监测反应物配比与流量偏差,确保反应效率和产品质量。

  • 优异的耐腐蚀性能:反应釜介质常为强酸、强碱或有机溶剂。产品提供多种耐腐蚀接液材质选项。316L不锈钢为标准配置;哈氏合金C-22适用于强酸强碱及氧化性介质;钽(Tantalum)具有卓越的耐腐蚀性,可确保在极端化学条件下长期可靠测量,典型应用包括浓酸测量、化学品投加及反应釜进料系统;钛材适用于含氯介质及海水环境。Heinrichs TMU-T系列采用高纯度钽(99.8%)接液部件。测量管材质还可选用Inconel 625等耐高温合金

  • 直接质量流量测量,不受流体物性影响:科里奥利流量计直接测量质量流量,无需通过体积流量换算,不受流体温度、压力、密度、粘度及电导率变化的影响。适用于高粘度流体(如聚合物、树脂,粘度可达10,000 mPa·s以上)、含气液体、浆料及腐蚀性化学品等多种介质。无需温度、压力补偿即可获得精确的质量流量数据

  • 含气管理系统与复杂流态适应:Krohne OPTIMASS系列配备EGM™含气管理系统,即使在含气量大范围波动、甚至是在纯液态和纯气态之间来回切换时,依然保持测量。可在复杂流态下提供连续和可重复的测量

  • 无直管段要求,安装灵活:对前/后直管段无特殊要求,安装空间小、灵活度高。可水平或垂直安装,适用于反应釜周边紧凑的安装空间

  • 智能诊断与多种通信协议:内置智能仪表自校验功能,可在不中断工艺过程的情况下完成仪表性能验证。支持4~20mA、脉冲/频率、HART、Modbus、Profibus-PA/DP、FOUNDATION现场总线、PROFINET、EtherNet/IP等多种信号输出与通信协议。具有设备历史库和数据记录功能,可进行多种过程和仪表的诊断。集成实时时钟可对流程数据、警报、智能仪表自校验报告和审核日志加盖时间戳

  • 贸易交接认证与防爆配置:产品符合OIML R117、API MPMS等国际计量标准,可用于化工品贸易结算。提供ATEX、IECEx、CSA、NEPSI等多种国际防爆认证,安全应用于化工、制药等危险场所


参数项目 技术规格
测量原理 科里奥利效应(Coriolis Effect)
适用介质 液体、气体、浆料(酸、碱、溶剂、聚合物、树脂等)
测量变量 质量流量、体积流量、密度、温度(可选浓度)
液体质量流量精度 ±0.05%~±0.2%(视型号而定)
液体质量流量重复性 ±0.02%~±0.05%
气体质量流量精度 ±0.35%~±0.5%
密度测量精度 ±0.0005~±0.001 g/cm³
公称通径 DN6~DN400(1/4英寸至16英寸)
质量流量测量范围 0.4 g/min 至 4,600 t/h(视型号而定)
介质温度范围 –200℃~+400℃(视型号及材质而定)
最大工作压力 最高可达1000bar以上(视型号而定)
接液材质 316L不锈钢、哈氏合金C-22、钽、钛材、Inconel 625等
防护等级 IP65~IP67
防爆等级 ATEX、IECEx、CSA等国际认证
输出信号 4~20mA、脉冲/频率
通信协议 HART、Modbus、Profibus-PA/DP、FOUNDATION现场总线、PROFINET、EtherNet/IP等
供电电源 19~36V DC / 90~265V AC
直管段要求 无特殊要求
结构形式 一体型、分体型

进口反应釜用科里奥利质量流量计提供丰富的可选配置,以满足不同反应工艺和应用场景的个性化需求:

  • 测量管材质选项:标准配置316L不锈钢;可选哈氏合金C-22(适用于强酸强碱及氧化性介质);可选钽(Tantalum)(适用于高腐蚀性介质,如浓酸、盐酸、硝酸、硫酸和王水);可选钛材(适用于含氯介质);可选Inconel 625(适用于超高温工况,最高400℃)

  • 测量管结构与通径选项:可选双弯管型(抗振动能力强,适配高粘度流体)、双直管型(压损低、易清洗)或单直管型。公称通径DN6~DN400多规格可选。Krohne OPTIMASS 2400四直管型最大流量可达4,600 t/h

  • 精度等级选项:标准配置±0.1%精度等级,可定制±0.05%超高精度型号

  • 温度范围选项:标准型介质温度–50℃~+150℃;可选高温型(高达+350℃~+400℃);可选深冷型(低至–200℃)

  • 压力等级选项:标准型PN40~PN100;可定制高压型,最高可达1000bar以上

  • 输出与通信协议:支持4~20mA模拟输出、脉冲/频率输出及HART、Modbus、Profibus-PA/DP、FOUNDATION现场总线、PROFINET、EtherNet/IP等多种通信协议

  • 结构形式选项:可选一体型(结构紧凑、安装简便)或分体型(转换器与传感器分离安装,适用于高温反应釜或观测不便的场合)

  • 防爆与防护等级:提供ATEX、IECEx、CSA等多种国际防爆认证。防护等级可达IP65~IP67

  • 过程连接方式:支持法兰连接(EN 1092-1、ASME B16.5等标准)、螺纹连接(G或NPT)等多种方式。法兰标准可按GB、ANSI、JIS、DIN、HG等定制。

  • 传感器加热选项:可选配传感器加热夹套,提供用于蒸汽或液体加热的加热夹套,适用于易凝固或高粘度介质的反应釜工况。

  • 智能仪表自校验:可选配智能仪表自校验功能,可在不中断工艺过程的情况下完成仪表性能验证

  • 浓度测量功能:可选配浓度测量软件包,利用在线密度和温度数据实时计算反应物浓度

  • 含气管理系统:可选配EGM™含气管理系统,在气液两相和复杂流态混合情况下仍可提供连续和可重复的测量

  • 贸易交接认证:可选OIML R117、API MPMS等贸易交接认证

  • 功能安全认证:可选SIL 2/3功能安全认证

如需了解更详细的产品选型信息,敬请咨询授权经销商或技术工程师。
