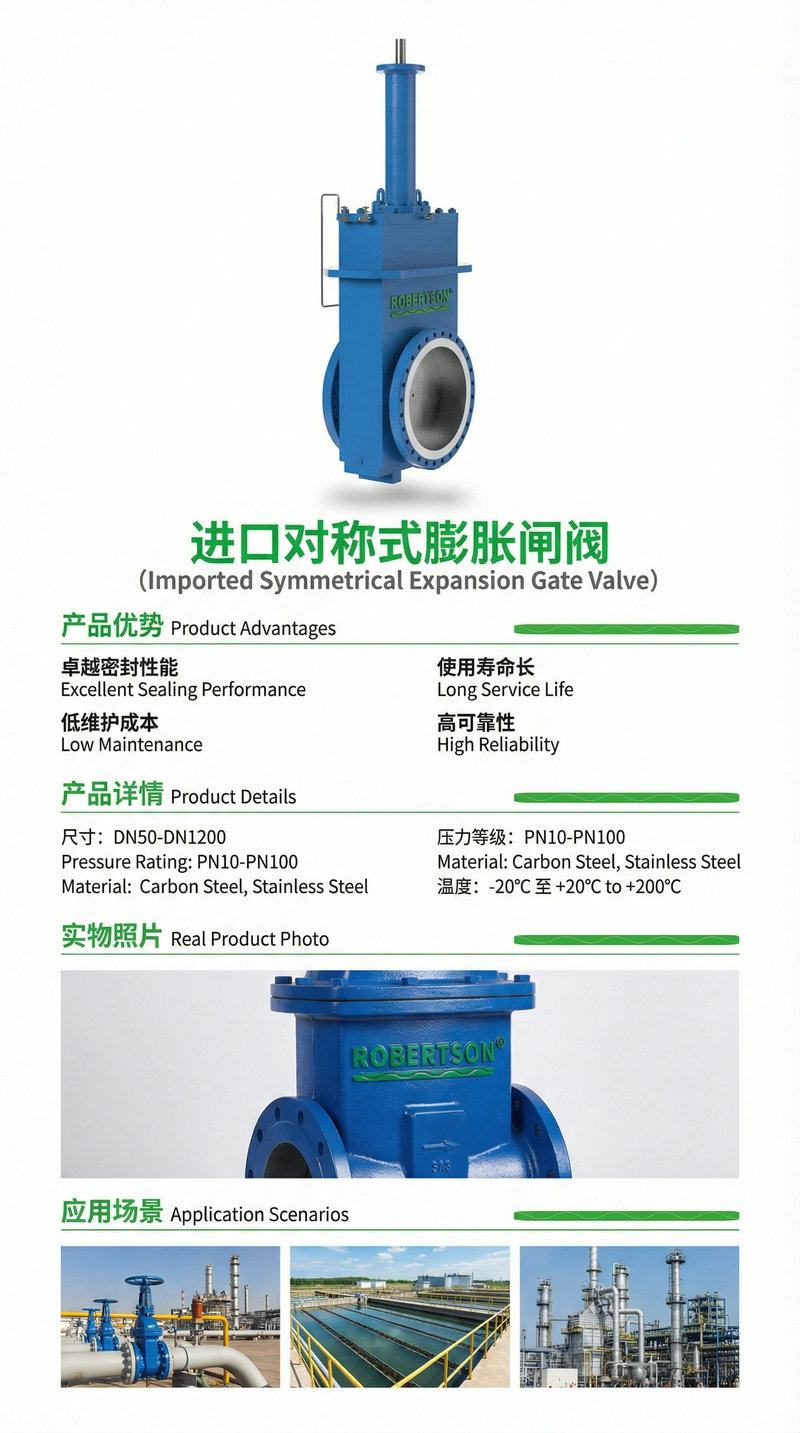

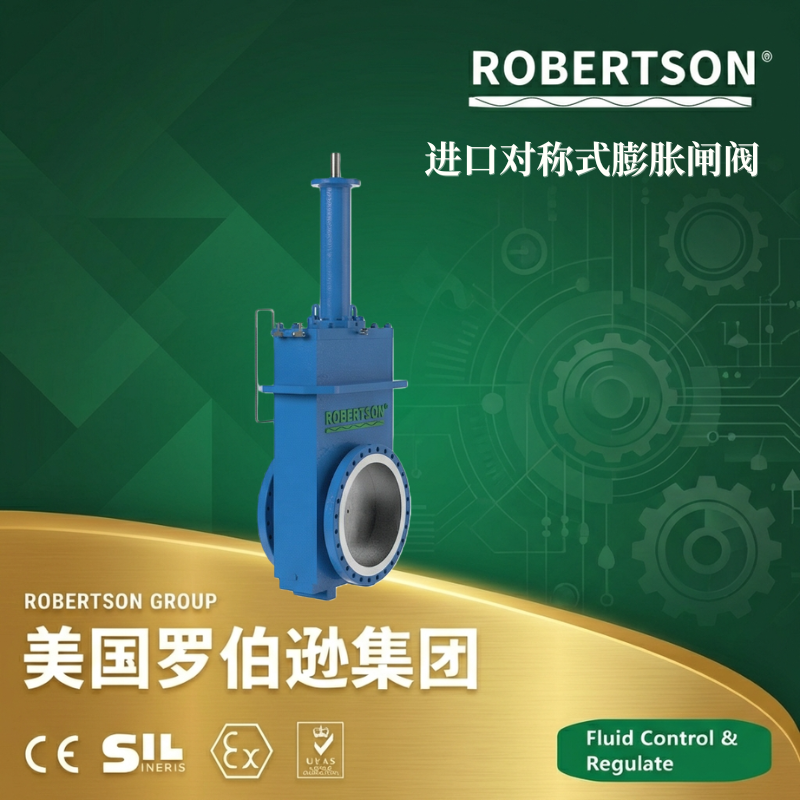

美国罗伯逊ROBERTSON进口对称式膨胀闸阀（Expanding Gate Valve，亦称胀缩式双闸板平板闸阀）是由高精度电动执行机构与对称式膨胀闸阀体组合而成的新型工业管道切断阀门，是应用于石油天然气长输管线、井口装置、化工储运等关键领域的核心关断装备。该产品采用双闸板对称式膨胀密封结构——闸板由主闸板和从闸板两块独立的密封单元组成（两片式闸板组件），在主闸板与从闸板之间精密配合形成V形楔面或机械杠杆锁机构，在阀门关闭行程的终末段，阀杆向下的楔入力将两块闸板横向撑开，强制压向两侧阀座密封面，实现对介质流向的上游和下游双面同时密封；在开启行程中，闸板组件首先收缩脱离密封面、再随阀杆向上提升，阀座密封面与闸板之间在绝大部分行程中完全无摩擦接触。 该产品由电动执行器直连阀体，通过接收DCS、PLC等控制系统输出的标准电信号（4-20mA DC），驱动电机带动阀杆做直线升降运动，对管路介质实现全开或全关的两位切断控制。执行机构采用一体化机电结构，内置伺服系统，无须另配伺服放大器，输入控制信号及单相电源即可精密控制运转，连线方式极为简单。 膨胀闸阀的核心技术区别于传统楔式闸阀或平板闸阀的关键在于：其密封力不依赖介质自身压力，而是通过阀杆施加的机械推力使闸板组件机械膨胀形成主动强制密封。这一特性使其在介质压力极低（接近零压差）的工况下仍能实现绝对密封，彻底解决了传统闸阀在低压工况下易泄漏的技术难题。 产品完全按照API 6D（管道阀门规范）及ASME B16.34标准设计制造，阀体材质涵盖WCB铸钢、LCB/LCC低温钢、CF8/CF8M不锈钢、双相不锈钢以及特种合金等，公称通径覆盖2英寸至36英寸（DN50至DN900），公称压力涵盖Class150至Class2500（PN20至PN420），适用温度范围从-196℃深冷工况延伸至+593℃超高温工况，几乎覆盖所有油气管道及工业关键关断场景的苛刻要求。 膨胀闸阀以其独特的机械膨胀密封原理、全通径直通流道、双向阻塞与泄放（DBB）功能、以及上下游双向绝对密封的卓越性能，广泛应用于石油天然气长输管线、井口装置与采油树、储罐区与计量站、化工与石化装置、发电厂与工业蒸汽系统、炼油厂与成品油输送管线等关键领域，尤其适用于对密封可靠性要求极高、需要绝对零泄漏以及介质压力波动剧烈的切断隔离场合，是长输管线主截断阀、清管器收发球筒隔离阀、泵与压缩机进出口隔离阀的首选产品。
1. 机械膨胀密封结构，不依赖介质压力实现绝对密封
采用双闸板对称式膨胀密封结构——闸板由主闸板和从闸板两块独立的密封单元组成。当阀门关闭时，阀杆向下的推力通过楔面配合或杠杆锁机构转换为水平方向的扩张力，使两块闸板同时被撑开并紧密压在两侧的阀座密封面上，形成双向机械密封。这一设计的革命性意义在于：密封效果不依赖介质工作压力——即使管线处于完全卸压状态（上下游压差趋近于零），阀门仍能保持绝对密封，密封等级达到零泄漏标准。相比之下，常规平板闸阀依赖介质压力将闸板压向下游阀座，在低压工况下极易发生渗漏。
2. 闸板行程无摩擦运动，密封副寿命大幅延长
在阀门开启和关闭的全部行程中，除行程终末段的最后一次楔紧膨胀动作外，闸板与阀座密封面之间始终处于完全脱离状态，两者无任何接触摩擦。当阀门从关闭位置开启时，闸板组件首先收缩脱离密封面，再随阀杆向上提升；当阀门接近全关位置时，闸板组件先移动到到位，再膨胀与阀座接触形成密封。这一“先移动、后密封”的独特运动方式彻底消除了常规闸阀密封面长期滑动摩擦导致严重磨损的顽疾，密封副的使用寿命远超传统结构设计。
3. 全通径直通流道，流阻极小且可过清管器
阀体流道与管道内径完全对等，实现真正的全通径（Full Bore）设计。当阀门全开时，闸板完全缩入阀腔上部的藏板区，流道内无任何阻碍，不仅流体压降极小（接近零压损）、无涡流和湍流，且清管器（Pig）可无阻碍通过，满足长输管线周期性清管作业的工程要求。阀座密封面在全开或全关状态下均位于介质主流道之外，长期运行时密封面不受高速流体冲刷，密封寿命大大延长。
4. 双向密封与双阻断排放（DBB）功能
膨胀闸板在阀杆的楔入推力作用下同时向上游阀座和下游阀座两侧膨胀压紧，形成可靠的双向密封。全关闭状态时，阀门的上下游两侧同时实现了断流密封，而阀体中腔与两侧通道完全隔离开，当阀体中腔压力异常升高时，可通过阀体上设置的泄压泄放阀安全排放，实现真正的双阻断排放（DBB，Double Block and Bleed）功能。这一特性使该产品成为管道维修隔离和双密封隔离要求的标准阀门配置。
5. 高压与低压工况密封能力一致
传统闸阀在低压工况下因介质压力不足无法产生足够密封力而发生泄漏。膨胀闸阀由阀杆提供机械压紧力，无论管线压力高低（甚至上下游压差为零），阀板都能获得相同且可靠的双面机械压紧力并实现零泄漏。此外，阀门组装完成后密封面间隙恒定，即使经历长期启闭磨损后，弹性或楔式补偿机构仍能充分保证密封效果，是长输管线对低压力工况隔离要求的理想阀门。
6. 双面金属密封与紧急密封剂注入装置
阀座和闸板密封面采用整体堆焊司太莱硬质合金并进行精密研磨配对，表面硬度极高、抗冲蚀、抗磨损。金属对金属密封面在长期高频使用下依然能够保持刚性密封完整性，配合非金属PTFE密封环可满足微气泡级零泄漏需求。密封副区域配置密封剂注入阀，若在长期运行中密封面出现微量磨损导致密封比压不足时，可通过外部注脂枪向阀座密封面区域注入紧急密封剂（Emergency Sealant），快速恢复密封性能，在不拆卸阀门的条件下完成在线补强修复，大幅减少因更换密封件造成的设备停机。
7. 防火安全设计与防静电装置
阀门密封系统采用软硬双重密封结构——软密封提供微气泡级零泄漏，金属密封在火灾发生时作为二次密封屏障，在软密封材料烧毁后依靠金属密封面对金属密封面依然维持可靠密封，防止介质大量泄漏。完全符合API 607、API 6FA及ISO 10497国际防火标准。阀杆与闸板之间内置防静电装置，将流体高速流动或启闭过程中积累的静电荷安全导出至接地系统，有效消除静电火花隐患，保障管道安全，满足NACE MR0175（ISO 15156）含硫工况耐腐蚀要求。
8. 阀杆密封低逸散与可在线调节填料
阀杆密封可选用具有低逸散性能的柔性石墨成型环组合，符合ISO 15848逸散性排放标准，可将阀杆处VOCs泄漏量控制在50 ppm以下，满足日益严苛的环保排放法规要求。采用SLS™弹簧唇形密封结构（Fugitive Emission Tested）或柔性石墨密封，无需传统塑料填料，减少维护需求。填料可在管道带压状态下通过压盖螺栓再次压紧或补充注入密封剂进行重新加载，无需停车操作，增强了阀门在线维护的便捷性。
9. 全锻造阀体与上装式在线检修结构
产品提供全锻造一体式阀体及铸造阀体两种方案。全锻造阀体材料致密无铸造缺陷，强度极高，适用于高压API 6A及极端工况应用。上装式（Top Entry）阀体结构使阀门在不从管道上拆卸的情况下，可直接从阀体顶部取出内部闸板和阀座进行现场快速检修和更换零件，维修停机和人工成本大幅降低。
10. 智能电动执行控制，无缝集成DCS/SCADA
配套的电子式电动执行机构采用机电一体化结构，内置伺服系统，无须另配伺服放大器，输入4-20mA信号及单相电源即可控制运转。执行机构具备阀位信号远程反馈（4-20mA DC），掉电和断信保护功能可选（阀位自锁/全开/全关），控制精度可达±1%以内，支持HART、Modbus等总线通讯，实现与DCS/SCADA主控系统的无缝对接。
11. 阀杆螺纹隔离设计，降低扭矩与腐蚀风险
阀杆升降螺纹被安全隔离开，不与管道介质直接接触，这一特点既防止介质中的腐蚀性成分及颗粒杂质侵蚀阀杆螺纹（造成卡涩或锈蚀），又始终保持螺纹润滑条件良好，操作扭矩长期稳定低水平，尤其适用于含砂原油、含H₂S天然气等易导致螺纹磨损的工况。明杆式（Rising Stem）或暗杆式（Non-Rising Stem，NRV）结构可根据安装空间和操作方式灵活选择。
12. 阀体中腔自动泄压与旁路系统
阀体可配置外部差压热释放系统（DTR，Differential Thermal Relief），当阀体中腔因温度变化（环境热膨胀或管道冷收缩）导致液体介质异常增压时，DTR系统可自动将中腔超压排放至上游侧，防止阀体因压力过高而损坏。对于大口径或高频次操作的特殊工况，可选配旁通阀系统以平衡阀门上下游巨大压差，降低启闭扭矩，保护密封面免受高压差冲击。
13. 整体对称式扁平阀体结构设计
阀门整体采用对称式的扁平阀体结构，将普通闸阀的阀体和阀盖合为一体，有效减小了阀体的结构尺寸和体积，同时减轻了阀门重量。左右部分零件完全对称互换，制造维护成本低，便于工人进行检修。阀体与外部管道之间配备膨胀密封件，通过法兰连接时受挤压膨胀可有效加强密封并避免泄漏。同一个阀体更换不同的阀座即可变化阀门的接口形式，有效提高了阀体的通用性和维修性。
说明：以上参数基于美国罗伯逊ROBERTSON RBG系列进口对称式膨胀闸阀的标准技术规范编制。膨胀闸阀与常规平板闸阀的核心区别在于：采用双闸板机械膨胀式密封结构，密封依赖阀杆施加的机械推力而非介质压力，具备真正的双向密封和双阻断排放（DBB）功能，且在全行程中密封面无摩擦磨损。尤其适用于长输管线主截断阀、井口采油树、储罐隔离等对密封可靠性要求极高的工况，其在低压工况下仍能保证绝对密封是区别于其他类型闸阀的核心优势，也是长输石油天然气高完整性隔离的关键需求。
对称式膨胀闸阀与双偏心、三偏心蝶阀或其他类型阀门的区别在于：闸阀采用升降式闸板结构，适用于截止和全开全关两位式切断控制，不是旋转型调节阀，因此不适用于频繁调节场景，也不建议用于节流工况。客户应根据实际工况对压力、温度、介质特性、密封要求及控制方式（是否需远程自控）进行充分评估后再进行合理选型。
具体规格可根据客户现场工况进行定制化选型，建议在选型前向我司技术工程师提供详细的介质参数（工作温度、工作压力、介质是否含固体颗粒、是否含H₂S/CO₂等腐蚀性气体，是否需酸性气体防腐NACE认证、是否需防火认证）及控制要求（控制精度、防爆防护等级、是否需智能总线上传状态等），以确保阀门与系统完美匹配。在订货时务请注明阀门结构与压力/口径/材质/连接端标准、执行器类型（电动/气动/电液联动）、附件要求、PSL等级、防爆防护等级等关键信息，以便我司为您提供最优选型方案。
