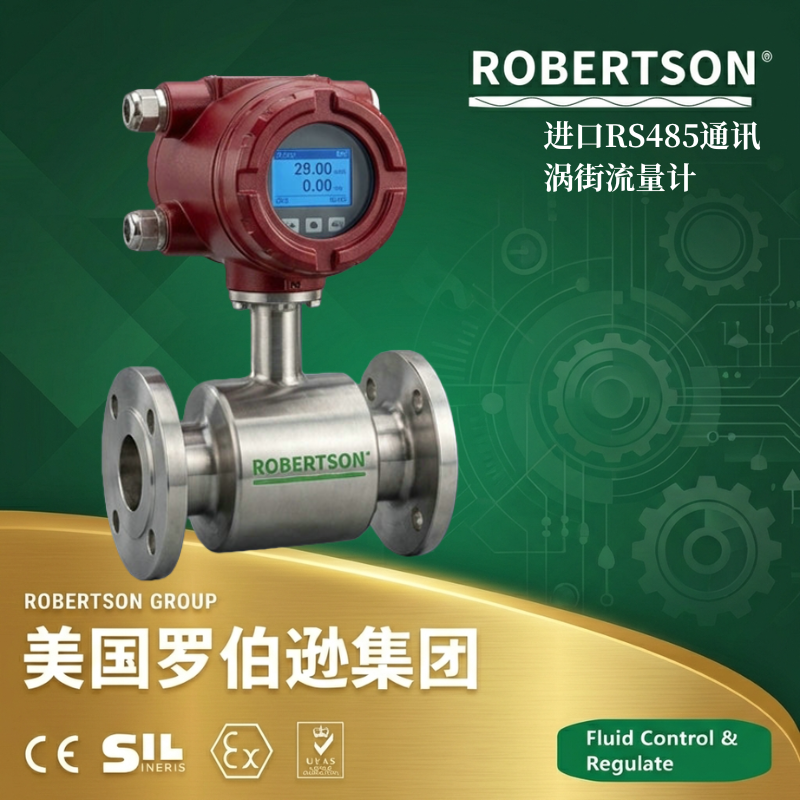

美国罗伯逊ROBERTSON进口RS485通讯涡街流量计是一款基于卡门涡街原理工作的速度式流量测量仪表，主要由旋涡发生体、检测传感器（压电式或电容式）、信号转换器及RS485通信接口等部件构成。当流体流经管道中垂直插入的旋涡发生体时，在其下游两侧交替产生有规则的旋涡列，旋涡的释放频率与流体流速成正比，通过检测频率信号即可精确计算流速与流量。 ROBERTSON涡街流量计集成RS485数字通信接口，采用Modbus RTU协议进行数据传输。RS485通信方式支持多点组网（单条总线最多可挂载247个从站设备），通信距离最远可达1200米，适用于需要远程数据采集与集中监控的工业自动化系统。 ROBERTSON RS485通讯涡街流量计可测量液体、气体、蒸汽等多种介质，广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业的过程控制与能源计量。
RS485数字通信，Modbus RTU协议：ROBERTSON涡街流量计标配RS485通信接口，支持Modbus RTU通信协议。用户可通过上位机软件实现远程参数设置、实时数据读取与设备诊断。仪表地址可设定范围为01～64，波特率支持9600bps等多种配置。通信数据格式符合标准IEEE-754浮点数格式。
卡门涡街原理，测量稳定可靠：基于卡门涡街原理工作，无可动机械部件，长期运行稳定可靠、维护量极低。在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数变化的影响。
多种信号输出，满足不同系统需求：ROBERTSON涡街流量计支持4-20mA模拟信号输出、脉冲/频率输出及RS485数字通信等多种输出方式。用户可根据控制系统接口要求灵活选择，既可与传统DCS/PLC系统的模拟量输入模块兼容，也可通过RS485总线实现数字通信与远程监控。
宽量程比与高精度：量程比宽，精度高，压力损失小。液体测量精度可达±0.75%～±1.0%，气体/蒸汽测量精度可达±1.0%～±1.5%。适用于从一般过程控制到能源计量的多种应用场景。
宽温域与宽压力覆盖：适用介质温度范围覆盖-40℃至+350℃（高温型可达400℃以上）。公称压力最高可达25MPa。可满足从低温到高温、从低压到高压的多样化工况需求。
全不锈钢结构，耐腐蚀寿命长：传感器及本体采用不锈钢304/316L材质制造，可按介质腐蚀性程度选配哈氏合金、双相不锈钢等特种材质。全焊接无堵塞设计，无泄漏点。
多种安装方式，灵活适配：提供一体式和分体式两种结构形式。一体式适用于常规安装环境；分体式适用于高温、强振动或防爆区域，转换器可远离传感器安装。支持法兰连接、夹持式等多种连接方式。可选配温度压力补偿功能，实现质量流量或标况体积流量的精确测量。
| 参数项目 | 规格值（ROBERTSON RS485通讯涡街流量计） |
|---|---|
| 通信协议 | Modbus RTU（RS485） |
| 物理接口 | RS485（两线制，A/B线） |
| 通信距离 | 最长1200米（视环境而定） |
| 从站地址 | 01～64（可配置） |
| 波特率 | 9600bps（典型值） |
| 数据格式 | 8位数据位、1位停止位、无校验 |
| 测量原理 | 卡门涡街原理 |
| 公称通径 | DN15～DN300（满管式）；DN150～DN2000（插入式） |
| 精度等级 | 液体：±0.75%～±1.0%；气体/蒸汽：±1.0%～±1.5% |
| 量程比 | 10:1～30:1 |
| 介质温度 | -40℃～+350℃（标准）；最高可达+400℃以上 |
| 最高工作压力 | 最高25MPa |
| 适用介质 | 液体、气体、蒸汽 |
| 传感器材质 | 不锈钢304/316L（标准）；哈氏合金、双相不锈钢（可选） |
| 输出信号 | 4-20mA、脉冲/频率、RS485 Modbus |
| 防爆等级（可选） | Ex d IIB T4～T6 / Ex ia IIC T4～T6 |
| 防护等级 | IP65（标准）；IP66 / IP67（可选） |
| 供电电源 | 24V DC（标准）；220V AC（可选） |
| 电气接口 | M20×1.5、1/2 NPT |
通信协议选配：除标准RS485 Modbus RTU协议外，ROBERTSON涡街流量计还可选配HART协议、Modbus TCP（以太网通信）等多种通信协议，以适应不同控制系统的接口要求。
结构型式选配：提供一体式（传感器与转换器一体，现场显示）和分体式（传感器与转换器分离安装，通过信号电缆连接，适用于高温或强振动环境）两种结构方案。插入式结构可选，适用于大口径管道及不停产安装工况。
连接方式与法兰标准选配：提供法兰连接、夹持式、螺纹连接等多种过程连接方式。法兰标准可按用户要求定制：GB/T 9119（国标）、ANSI B16.5（美标）、DIN（德标）、JIS（日标）。
传感器材质升级选配：标准材质为不锈钢304/316L。可按介质腐蚀性程度升级选配哈氏合金C-276（适用于强腐蚀性介质）、双相不锈钢（兼具高强度与优异耐腐蚀性）。
温压补偿配置：可配置温度传感器（PT100） 和压力传感器，实现温度、压力全工况自动补偿。对于蒸汽和气体测量，温压补偿可显著提高质量流量的测量准确度。
防爆与防护配置：可根据危险场所安全等级要求提供隔爆型（Ex d IIB T4～T6） 或本安型（Ex ia IIC T4～T6） 配置。防护等级可选IP65（标准）、IP66、IP67。
显示与操作配置：可选配LCD背光液晶显示屏，现场显示瞬时流量、累积流量、温度、压力等参数。内置配置按键，支持就地参数设置和零点校准。
特殊工况专用配置：可根据特定工况需求提供以下配置——高温型配置（介质温度+350℃以上）：选用耐高温材质及散热结构；高压型配置（工作压力＞10MPa）：选用高强度材质及加强型密封结构；贸易结算配置（精度±1.0%，配合第三方检定证书）；防爆区域配置（Zone 1/Zone 2）：隔爆型（Ex d）或本安型（Ex ia）；插入式配置（大口径管道，DN150～DN2000）：可在不停产条件下安装。
如需更多定制选项，请联系ROBERTSON技术支持。
