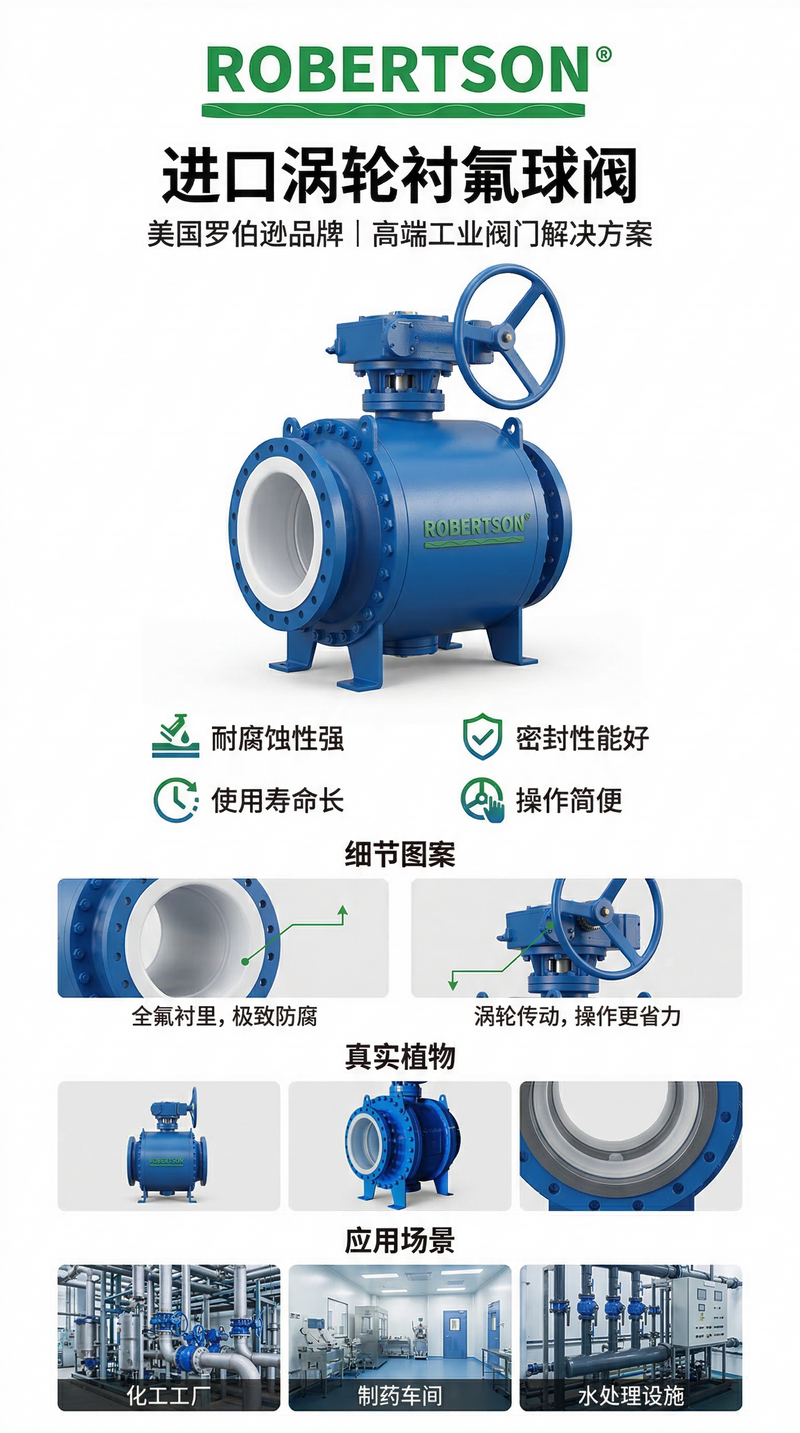

美国罗伯逊ROBERTSON进口涡轮衬氟球阀是一款采用涡轮蜗杆传动装置驱动、内腔及球体全衬氟塑料的高性能防腐球阀。该产品为全通径浮动球式或固定球式结构，通过涡轮蜗杆减速装置驱动球体绕阀体中心线作90°旋转，实现管道的开启、关闭及流量调节。 ROBERTSON涡轮衬氟球阀的阀体内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙烯（F46）。阀体及过流部件材质可根据介质腐蚀性等级灵活选配碳钢WCB、不锈钢CF8(304)、CF8M(316)等，衬里材料可选FEP(F46)、PTFE(F4)、PFA等氟塑料。涡轮驱动装置适用于大口径（DN50以上）及需要较大操作力矩的工况，具有启闭力矩小、操作轻便、自锁可靠等优点。 ROBERTSON进口涡轮衬氟球阀广泛应用于石油、化工、冶金、医药、染化、农药、制酸制碱、水处理等行业。该产品可适用于各种浓度的硫酸、盐酸、氢氟酸、王水、硝酸、各种有机酸、强碱、强氧化剂等除熔融碱金属和元素氟外的几乎所有强腐蚀性介质。
卓越的耐腐蚀性能：ROBERTSON涡轮衬氟球阀采用高压注塑工艺，将F46/PTFE等氟塑料衬于阀体内腔及球体外表面。氟塑料具有极高的化学稳定性，可耐受除熔融碱金属和元素氟外的几乎任何强腐蚀性介质，包括浓硝酸和王水。衬里层经特殊模压工艺处理，致密良好，与金属壳体紧密结合。
全通径低流阻设计：ROBERTSON采用全通径流道设计，球体通道与管道内径一致，衬里球面光滑，流道通畅，是所有阀类中流体阻力最小的一种。流阻极小，可有效降低系统压降和输送能耗。
零泄漏密封性能：ROBERTSON采用PTFE软密封阀座与V型PTFE填料组合密封结构。密封面材料具有优异的自润滑性和弹性补偿功能，密封能力随介质压力增高而增大，可实现双向零泄漏（ANSI/FCI 70-2 Ⅵ级）。阀门可在整个压力范围内进行无泄漏关闭。
阀杆与球体一体化设计，安全可靠：ROBERTSON球体与阀杆铸（锻）为一体结构。从结构上杜绝了因压力波动或温度变化导致阀杆冲出承压件的可能性，确保阀门在高压及温度交变工况下的使用安全。
涡轮蜗杆传动，操作轻便自锁：ROBERTSON配装涡轮蜗杆减速传动装置，适用于大口径及需要较大操作力矩的工况。涡轮装置具有自锁功能，可在任意开度自锁保持，防止因振动等因素导致阀门误动作。启闭力矩小，操作轻便省力。
多种结构形式，灵活适配：ROBERTSON提供两片式和三片式两种阀体结构。三片式结构允许主阀体与两侧体分离，可实现在线快速更换、维修。球体支承方式可选浮动球式（适用于中小口径）或固定球式（适用于大口径及高压工况）。
宽温域与宽压力覆盖：ROBERTSON涡轮衬氟球阀标准型适用温度范围覆盖-20℃～+180℃（PTFE/F46衬里），扩展型可达-46℃～+540℃。公称压力覆盖PN1.0～4.0MPa（Class 150～300LB）。可按用户要求定制更高压力等级。
防火防静电安全设计：ROBERTSON可选配防火结构（符合API 607标准）及防静电装置（球体与阀杆之间设置导电弹簧）。可有效避免静电积聚引发的安全隐患，防止火灾事故扩大。
多种驱动方式，适配自动化系统：ROBERTSON除涡轮手动驱动外，还可选配气动执行器（双作用/单作用弹簧复位）及电动执行器（开关型/调节型），支持4-20mA模拟信号输入/输出，实现远程自动化控制。
| 参数项目 | 规格值（ROBERTSON进口涡轮衬氟球阀） |
|---|---|
| 公称通径 | DN15～DN600（NPS ½″～24″）；扩展型可达DN300～DN1000以上 |
| 公称压力 | PN1.0、1.6、2.5、4.0MPa；Class 150、300LB |
| 适用温度（标准型） | -20℃～+180℃（F46/PTFE衬里） |
| 适用温度（扩展型） | -46℃～+540℃ |
| 适用介质 | 硫酸、盐酸、氢氟酸、王水、硝酸、有机酸、强碱、强氧化剂、有机溶剂等 |
| 阀体材质 | WCB碳钢、CF8(304)不锈钢、CF8M(316)不锈钢、CF3M(316L)不锈钢 |
| 衬里材质 | FEP(F46)、PTFE(F4)、PFA |
| 球体材质 | 不锈钢304/316/316L（全衬氟） |
| 阀杆材质 | 不锈钢304/316（球体与阀杆一体式） |
| 阀座密封材质 | PTFE（聚四氟乙烯）/ RPTFE（增强聚四氟乙烯） |
| 填料材质 | V型PTFE |
| 结构形式 | 两片式、三片式、全通径浮动球式/固定球式 |
| 连接方式 | 法兰连接（标准，RF/RJ密封面） |
| 法兰标准 | GB/T 9119（国标）、ANSI B16.5（美标）、DIN（德标）、JIS（日标） |
| 驱动方式 | 涡轮蜗杆传动（标准）、手动、气动、电动 |
| 泄漏等级 | 零泄漏（ANSI/FCI 70-2 Ⅵ级） |
| 设计制造标准 | GB/T 12237、API 608、ASME B16.34 |
| 试验检验标准 | GB/T 13927、JB/T 9092、API 598 |
| 设计寿命 | 主体结构≥20年 |
结构型式选配：ROBERTSON涡轮衬氟球阀提供两片式（适用于常规工况）和三片式（允许主阀体与两侧体分离，实现在线快速更换、维护）两种结构方案。球体支承方式可选浮动球式（适用于中小口径）或固定球式（适用于大口径及高压工况）。
衬里材质与温度等级选配：ROBERTSON衬里材料可根据介质温度及腐蚀等级灵活选配。FEP(F46)聚全氟乙丙烯：标准配置，适用温度-20℃～+180℃，耐腐蚀性能与PTFE相近，机械强度更优。PTFE(F4)聚四氟乙烯：适用温度-20℃～+180℃（最高可达250℃）。PFA可熔性聚四氟乙烯：适用温度-20℃～+260℃，耐高温性能更优。衬里层厚度一般为2.5-3mm。
阀体材质升级选配：ROBERTSON涡轮衬氟球阀阀体材质标准为WCB碳钢（经济型配置，适用于常规腐蚀性介质工况）及CF8不锈钢304（通用型耐腐蚀配置）。可按介质腐蚀性程度及洁净度要求升级选配：CF8M不锈钢316（耐氯离子点蚀及酸碱腐蚀性能更优）；CF3M超低碳不锈钢316L（耐晶间腐蚀性能更优）。
密封与阀座材质选配：ROBERTSON密封材料可根据介质温度及化学特性灵活选配。PTFE聚四氟乙烯为标准配置；RPTFE增强聚四氟乙烯耐磨性更优；PPL对位聚苯适用温度可达250℃。
连接方式与法兰标准选配：ROBERTSON涡轮衬氟球阀标准连接方式为法兰连接。法兰标准可按用户要求定制：GB/T 9119（国标法兰）、ASME B16.5（美标法兰）、DIN（德标法兰）、JIS（日标法兰）。密封面形式可选RF突面（标准配置）或RJ环连接面（适用于高压及对密封要求严格的工况）。可提供对接反向法兰、紧固件及金属缠绕垫片全套连接件。
驱动与执行器配置：ROBERTSON涡轮衬氟球阀除涡轮手动驱动外，提供多种驱动执行器选项。气动执行器：可选用双作用（通气开、通气关）或单作用弹簧复位式（气开式FC/气关式FO，气源故障自动复位），可配NAMUR电磁阀（含防爆型）、限位开关、空气过滤减压阀、智能电气阀门定位器等附件。电动执行器：可选用开关型（实现远程电动启闭）或调节型（支持4-20mA模拟信号输入/输出，实现阀门任意开度调节及比例流量控制）。执行器接口符合ISO 5211标准，安装法兰规格涵盖F05～F25。
防爆与防爆区配置：ROBERTSON涡轮衬氟球阀可根据危险场所安全等级要求提供防爆型配置，适用于Zone 1、Zone 2爆炸性气体环境。隔爆型（Ex d IIB T4或Ex d IIC T4级）：电动执行器、电磁阀等电气附件采用隔爆结构，防爆结合面符合GB 3836.2标准，配套防爆接线盒及防爆电缆引入装置。阀门本体为气动/手动控制，本身不产生电火花，安全性高。
特殊工况专用配置：ROBERTSON可根据特定工况需求提供以下配置——强腐蚀介质专用配置（强酸、强碱、有机溶剂）：衬里选用PTFE/PFA材质，阀体选用不锈钢316L材质。高温腐蚀介质专用配置（适用温度+180℃～+260℃）：选用PFA衬里材质及耐高温密封结构。高压专用配置（工作压力＞4.0MPa）：选用锻钢阀体及加强型衬里结构。防静电配置：球体与阀杆、阀杆与阀体之间设置导电弹簧。防火结构配置：符合API 607标准。食品/医药卫生级配置：衬里选用PTFE/PFA材质，符合FDA及GMP卫生级规范要求。
如需更多定制选项，请联系ROBERTSON技术支持。
